[ARM异常]-ARMV8的中断的routing和Mask表

已于 2023-03-02 17:17:01 修改
阅读量3.9k 收藏 3
点赞数 1
分类专栏： ARM 文章标签： arm 嵌入式硬件
于 2020-10-26 12:13:12 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_42135087/article/details/109287282
版权
ARM 专栏收录该内容
273 篇文章 421 订阅
订阅专栏

快速链接:
.
👉👉👉 个人博客笔记导读目录(全部) 👈👈👈

在这里插入图片描述

Asynchronous exception routing
1、Routing when both EL3 and EL2 are implemented (continued)

在这里插入图片描述
这张表看似内容很多，但我们只分析我们常用的场景;
该表的前半部分NS=0后半部分NS=1，前半部分和后半部分的内容几乎是一样的，我们只要看前部分就可以了，另外EEL2=1（开启secEL2）的我们暂时不分析，所有也就只剩下了前三行；
第一行:RW=0, 也就是routing到aarch32中；
第二行，RW=1,EA/IRQ/FIQ=0，中断routing到aarch64的EL1
第二行，RW=1,EA/IRQ/FIQ=0，中断routing到aarch64的EL3

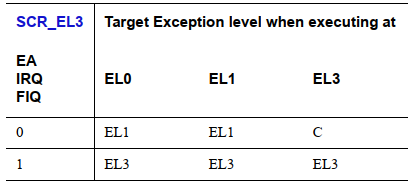

2、Routing when EL3 is implemented and EL2 is not implemented

在这里插入图片描述

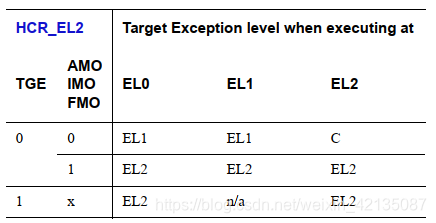

3、Routing when EL3 is not implemented and EL2 is implemented

在这里插入图片描述

Asynchronous exception masking

在这里插入图片描述

1、Physical interrupt target and masking when both EL3 and EL2 are implemented

在这里插入图片描述

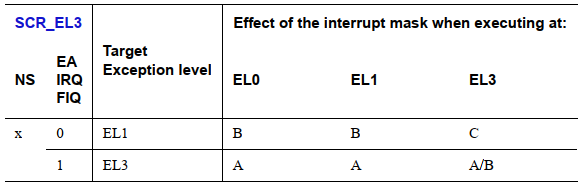

2、Physical interrupt target and masking when EL3 is implemented and EL2 is not implemented

在这里插入图片描述

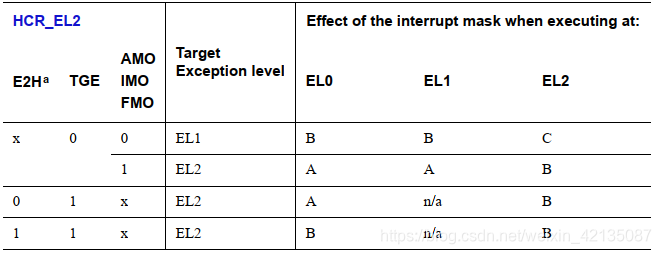

3、Physical interrupt target and masking when EL3 is not implemented and EL2 is implemented

在这里插入图片描述
