[ARM异常]-ARMV8的异步异常(中断)详细介绍

已于 2023-03-02 17:16:46 修改
阅读量6.3k 收藏 13
点赞数 1
分类专栏： ARM 文章标签： arm 嵌入式硬件
于 2020-10-26 14:35:39 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_42135087/article/details/109289329
版权
ARM 专栏收录该内容
273 篇文章 421 订阅
订阅专栏

快速链接:
.
👉👉👉 个人博客笔记导读目录(全部) 👈👈👈

在这里插入图片描述

1、VBAR寄存器的介绍

VBAR(Vector Base Address Register)的寄存器有：

  • 如果是aarch64：
    VBAR_EL1
    VBAR_EL2
    VBAR_EL3

  • 如果是aarch32
    VBAR
    HVBAR
    MVBAR

在开启MMU的系统，VBAR中写入的是虚拟地址，以VBAR_EL1为例，介绍下field的使用:
在这里插入图片描述

Bits [10:0] reserved

Bits [11:63]：
如果不支持ARMv8.2-LVA(Large VA support:使用64kb页面时，有效虚拟地址达到52bit)
(1)、如果支持tagged addresses， bits [55:48]必需都是一样的
(2)、如果不支持tagged addresses ， bits [63:48] 必需都是一样的
如果支持ARMv8.2-LVA(Large VA support:使用64kb页面时，有效虚拟地址达到52bit)
(1)、如果支持tagged addresses ， bits [55:52] 必需都是一样的
(2)、如果不支持tagged addresses ， bits [63:52] 必需都是一样的

该寄存器的低11bit是reserve的，11～63表示了Vector Base Address，因此这里的异常向量表基地址是2K对齐的

2、ARMV8-aarch64的异常向量表

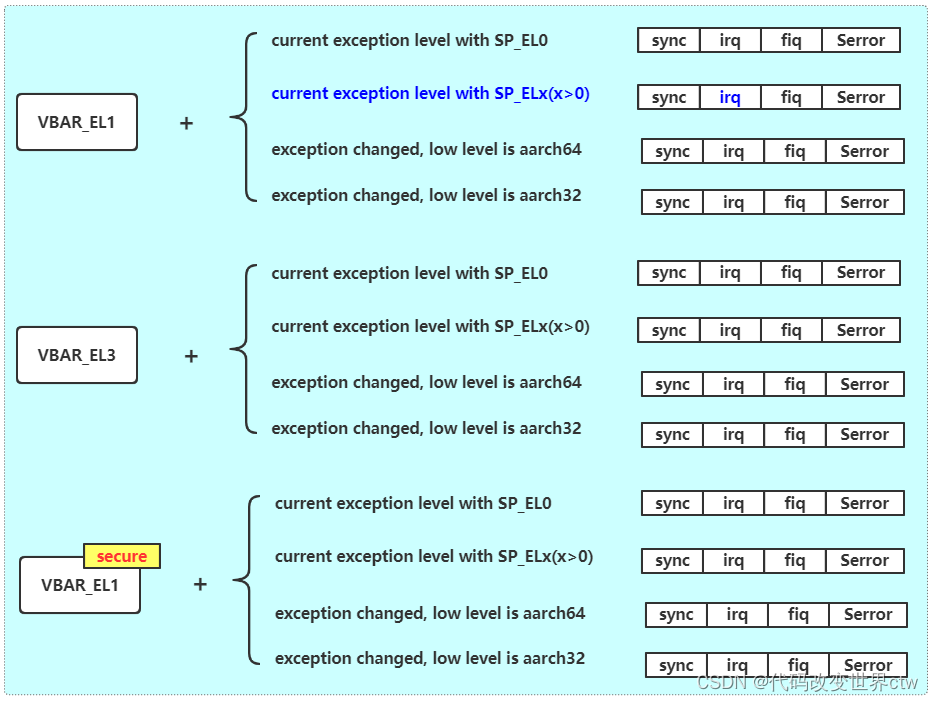

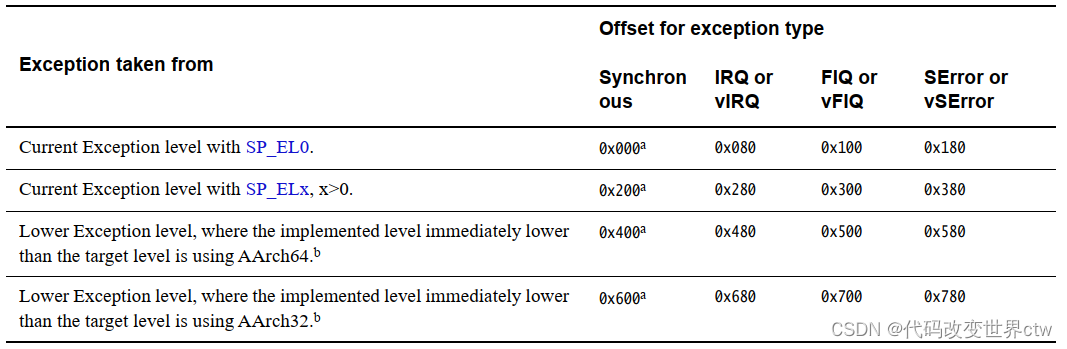

armv8-aarch64定义的异常向量表如下图所示
在这里插入图片描述在这里插入图片描述

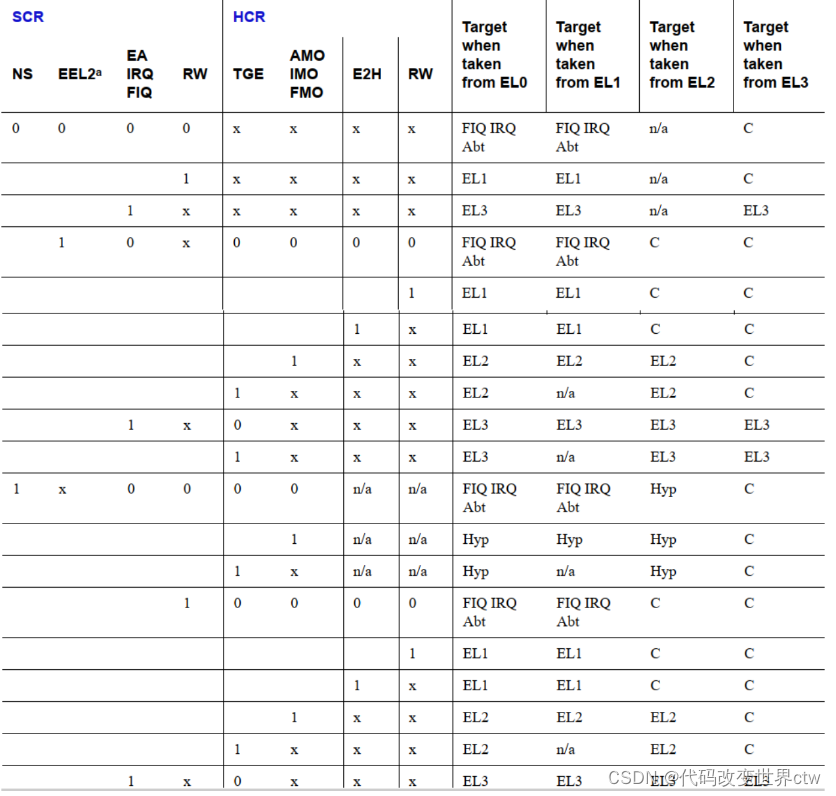

3、ARMV8 中断的routing

在这里插入图片描述

4、ARMV8 中断的Mask

在这里插入图片描述

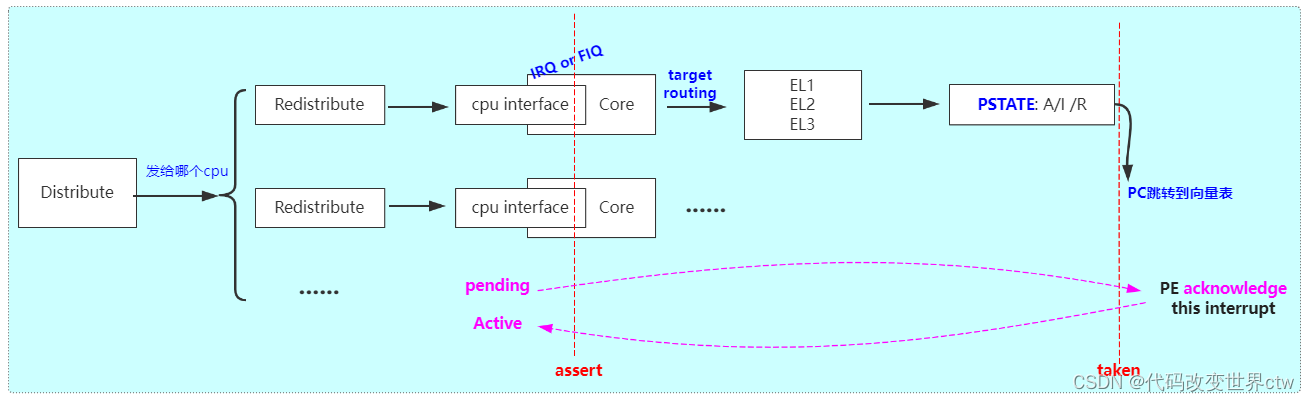

5、中断的一个routing示例介绍

在这里插入图片描述
