术语：PC-relative address – pc相对地址

1、The current Program Counter (PC)介绍

The current Program Counter (PC)不能当作通用寄存器，因此也不能用作算术指令的源或目标，或用作加载/存储指令的基址、索引或传输寄存器。

• 读取 PC 的方法是：PC 相对地址的指令（ADR, ADRP, literal load, and direct branches），以及branch-and-link指令(BL 和 BLR）
• 修改程PC的方法是使用显式控制流指令：条件分支、无条件分支、异常生成和异常返回指令

在 PC 被指令读取以计算 PC 相对地址的情况下，它的值是指令的地址，即与 A32 和 T32 不同，没有 4 或 8 字节的隐含偏移量。

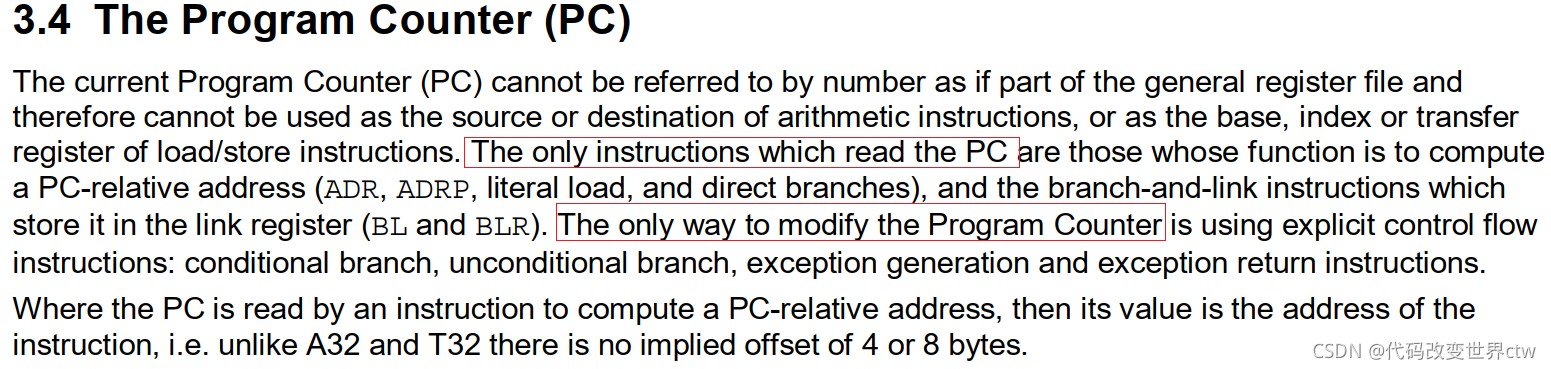

原文：

2、adrp和adr

adrp地址读取指令，它将基于PC的相对偏移的地址读到目标寄存器中
ADR指令
使用格式：adr register exper

编译时，首先会计算出当前PC到exper的偏移量#offset_to_exper
然后会用ADD或SUB指令，来替换这条指令；例如等效于:ADD register,PC,#offset_to_exper
register就是exper的地址；

ADRP指令
使用格式：adrp register exper

编译时，首先会计算出当前PC到exper的偏移量#offset_to_exper
pc的低12位清零，然后加上偏移量，给register
得到的地址，是含有label的4KB对齐内存区域的base地址；

3、使用示例

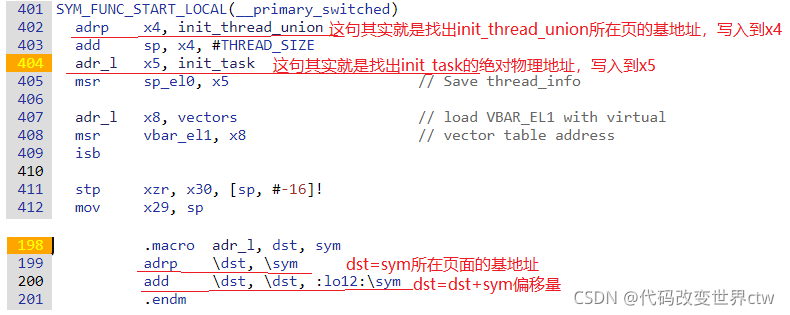

（1）、以下演示读取PC指针示例，使用adr、adrp指令，就可以等效于armv7及其之前的mov x0 pc或mov x0 r15指令

（2）、而对于修改PC的值（或者说跳转），在armv8 aarch64已经没有mov pc x0这样的之类。如果想跳转，可以通过b bl br blr eret这样的之类进行.
这里我们也举一个实例，在MTK平台LK跳转Kernel的过程，就是使用了产生异常和异常返回的方法(smc和eret): LK调用smc跳转到ATF，ATF调用eret返回到Kernel

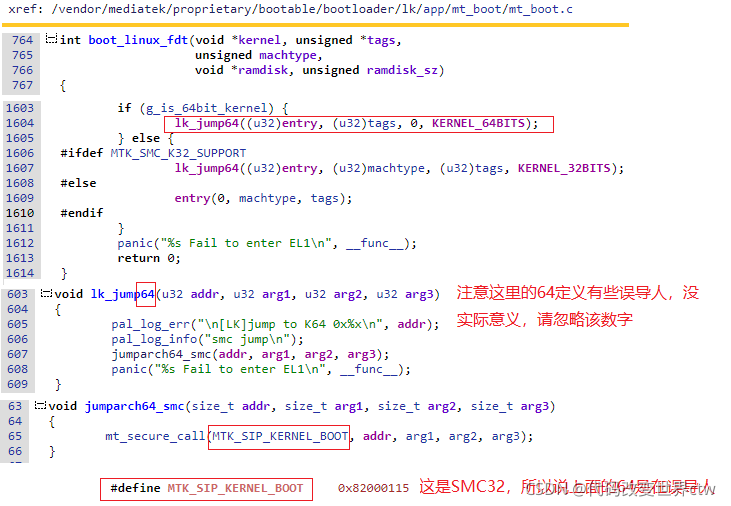

• LK跳转ATF的实现如下:

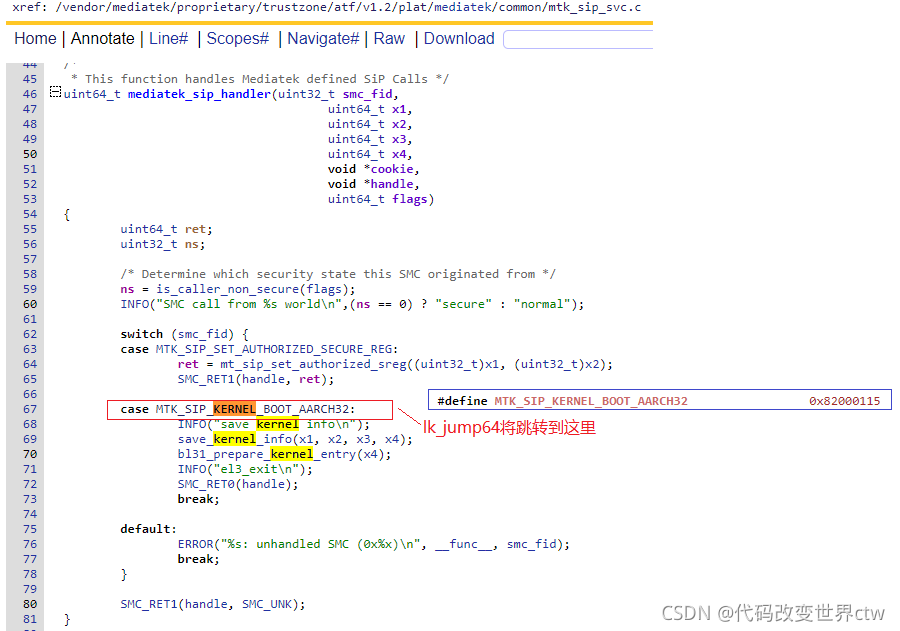

• ATF返回的Kernel的实现如下:


---
