第一章 ISIS配置详解（基本功能）配合ENSP配置实操和下载

---

前言

ISIS 最初是国际标准化组织 ISO 为它的无连接网络协议 CLNP 设计的一种动态路由协议。随着 TCP/IP 协议的流行，为了提供对 IP 路由的支持，IETF 在相关标准中对 IS-IS 进行了扩充和修改，使它能够同时应用在 TCP/IP 和 OSI 环境中，称为集成 ISIS（Integrated IS-IS 或 Dual IS-IS）。ISIS使用最短路径优先SPF（Shortest Path First）算法进行路由计算，收敛速度快，拓展性强，运行在数据链路层，抗攻击能力强，可以实现大规模网络的互通。

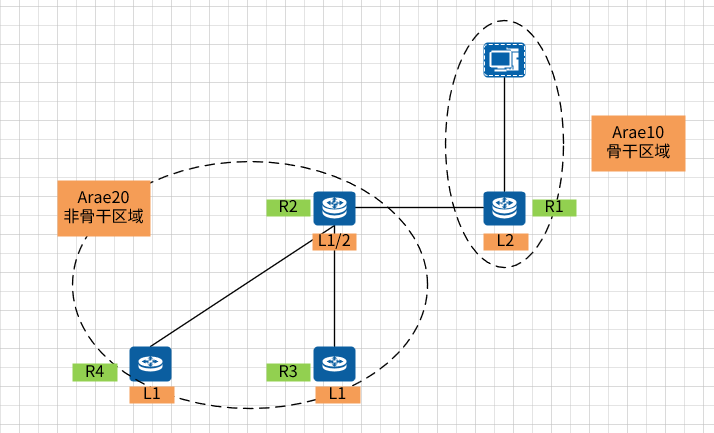

拓扑图

拓扑结构

1. 骨干区域 Area10 与非骨干区域 Area20 通过 Level-1-2 路由器 R2 实现互联，具体连接关系如下：
2. R1（骨干区域）通过 GigabitEthernet0/0/0 接口连接 R2
3. R2（区域边界）分别通过 GigabitEthernet0/0/0、0/0/1、0/0/2 接口连接 R1、R3、R4
4. R1 直连一台服务器，R3、R4 为非骨干区域终端路由器

核心场景要求

1. 区域划分：R1 归属骨干区域 Area10，R2、R3、R4 归属非骨干区域 Area20
2. 设备级别：R1 为 Level-2 路由器，R3、R4 为 Level-1 路由器，R2 为 Level-1-2 路由器（负责区域间路由转发）
3. 功能目标：实现骨干区域与非骨干区域路由互通，非骨干区域设备可 Ping 通服务器

ISIS 基础配置

以 R1 的配置举例

#
sysname R1
#
isis 10
 is-level level-2
 network-entity 10.0000.0000.0001.00
 import-route direct
#
interface Ethernet0/0/1
 ip address 192.168.100.1 255.255.255.0
#
interface GigabitEthernet0/0/0
 description To-[R2]
 ip address 192.168.10.1 255.255.255.252
 isis enable 10
 isis circuit-type p2p

#
sysname R1
#
isis 10 # 设置ISIS进程
 is-level level-2  # 定义为Level-2设备
 network-entity 10.0000.0000.0001.00  # 区域10，System ID：0000.0000.0001
 import-route direct  # 引入直连路由（含服务器路由）

# 接口配置
interface Ethernet0/0/1  # 连接服务器接口
 ip address 192.168.100.1 255.255.255.0

interface GigabitEthernet0/0/0  # 连接R2接口
 description To-[R2]
 ip address 192.168.10.1 255.255.255.252
 isis enable 10  # 使能IS-IS进程10
 isis circuit-type p2p  # 配置为P2P接口

配置说明

这些是 ISIS 的必须要的配置

1. isis 10 – 配置 ISIS 的进程，这里设置为 10
2. is-level level-2 – 配置为 level-2 路由器
   1. ISIS 网络中三种不同级别的路由设备：一般来说，将 Level-1 路由设备部署在区域内，Level-2 路由设备部署在区域间，Level-1-2 路由设备部署在
