PADS 元器件库的建库过程

最新推荐文章于 2023-01-07 23:15:13 发布
最新推荐文章于 2023-01-07 23:15:13 发布
阅读量1.3k 收藏 2
点赞数
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_42204953/article/details/104808216
版权

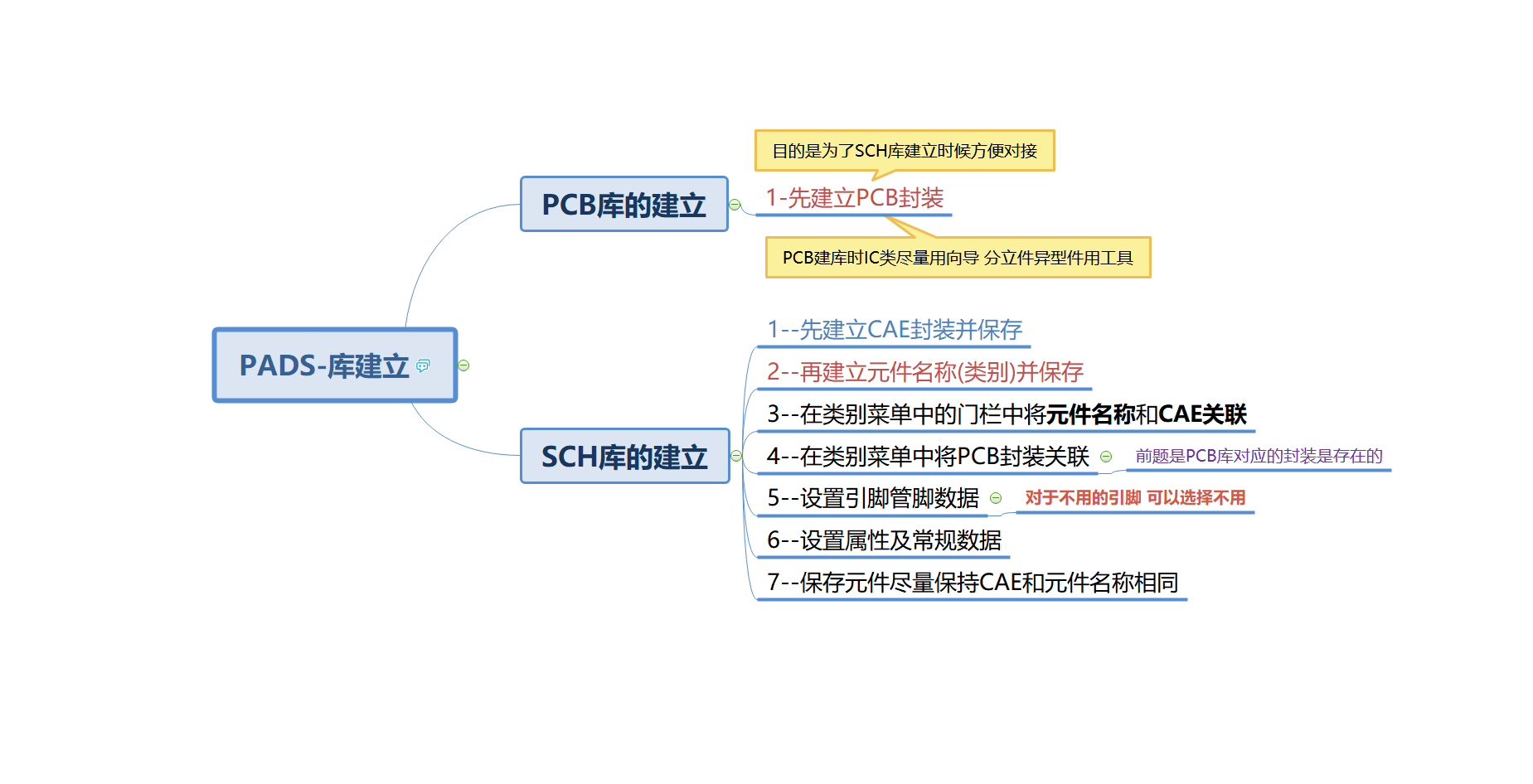

PADS是个分散的设计软件 , 初次接触的人可能没什么感觉, 麻烦就麻烦点 翻来覆去的三个部分不停的切换.  但是用过AD的人接触的话肯定是会非常痛苦的, 这个软件思维逻辑比较奇怪 很多部件很是死板.不像AD那样的来去如风的自由. 下面对PADS库建立做一个简单的说明, 这个库也是很倒腾啊 !  其实不用想那么多操作很简单,唯一就这个库模块之间的逻辑相对奇葩很是固化要适应一下.

没有对具体的操作做详细说明 那块相对简单 主要是对刚开始 对于PADS这个库莫名其妙的萌新引导一下 理解过程 少走弯路!
