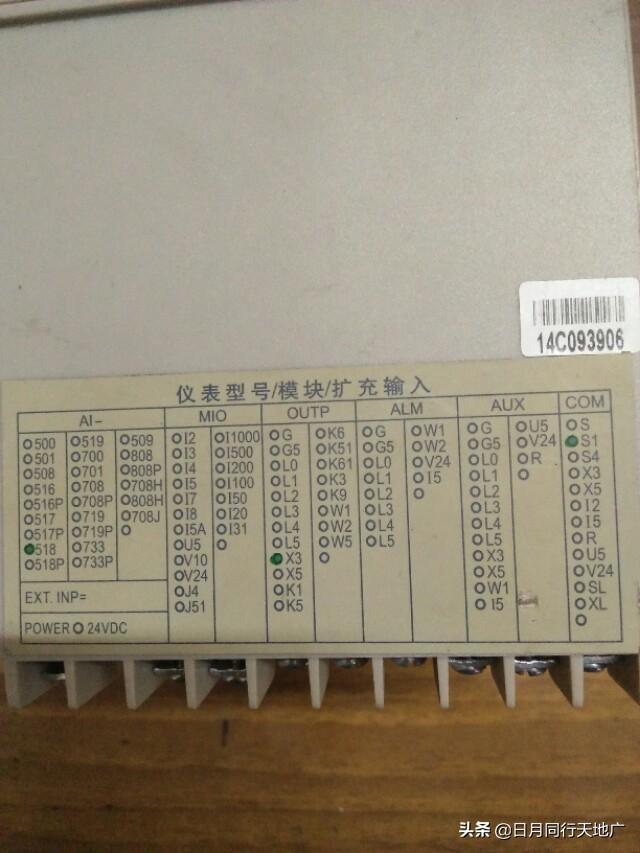

AI-518型智能温度仪，配上温度传感器，可以测试温度和进行温度控制，这种仪表用模块化设计，仪表可以加装不同的功能模块，因此虽然是同一种型号，但仪表内部的模块可能不同，使用和更换时需注意。要看一下仪表侧面的说明。

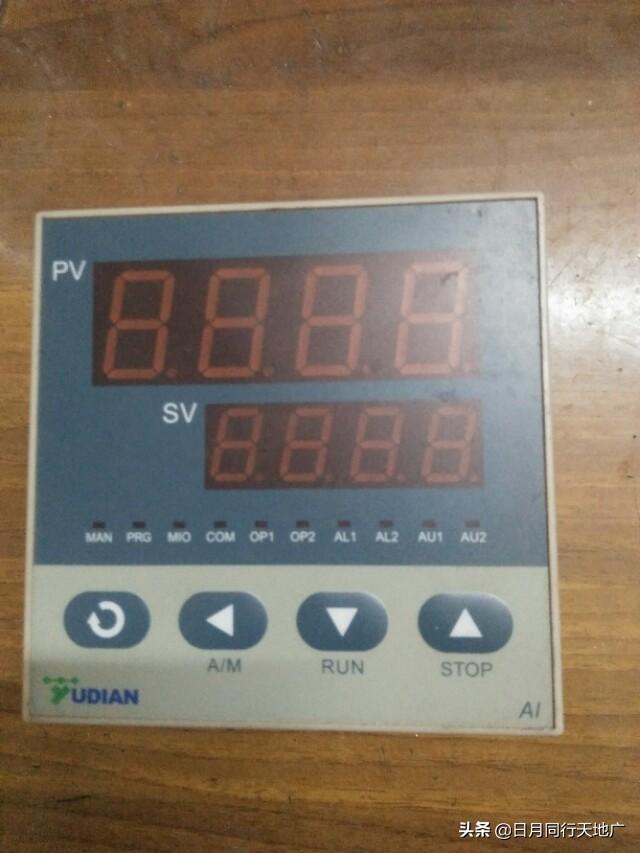

AI518仪表前面有上下二个显示窗，上边PV显示测量温度，下边S∨显示设定温度。中间有一排指示灯，显示仪表的工作壮态。

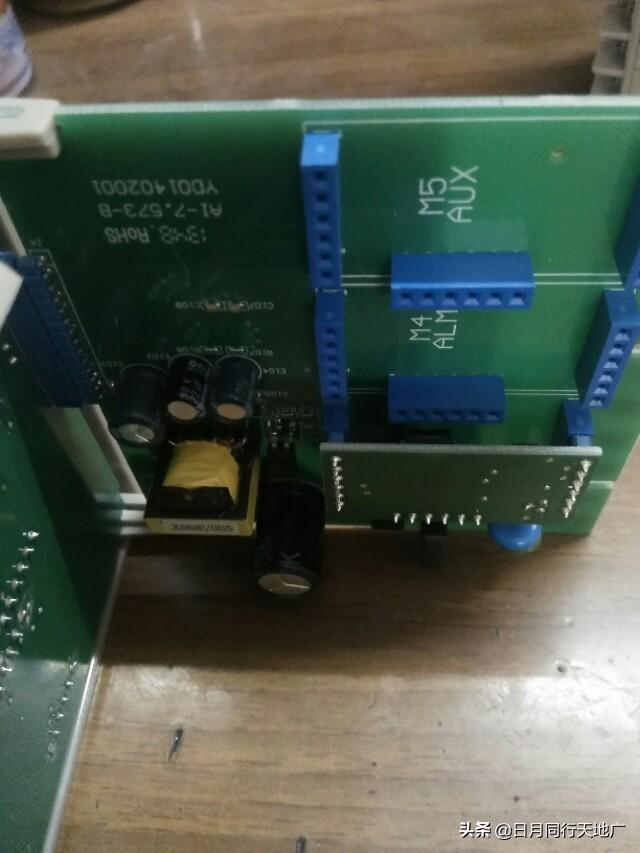

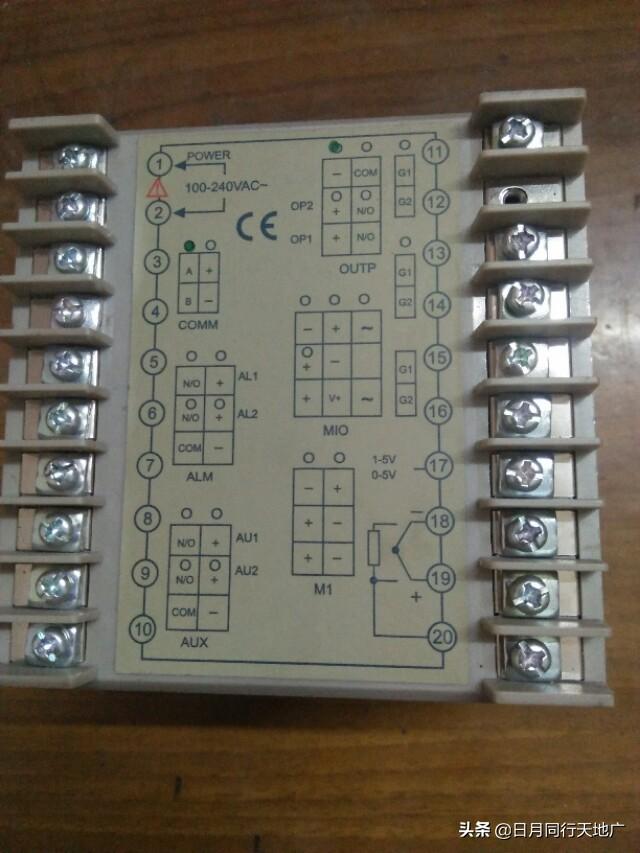

AI-518有5个模块插座，可以安装相应模块来实现不同的功能，这5个插座分别是

主输出(OUTP)，通常作为仪表的输出。

报警(ALM)，作为报警输出。

辅助功能(AUX)，AUX通过编程可实现多种功能。

通迅接口(COMM)，按装相应的模块可实现通迅功能。

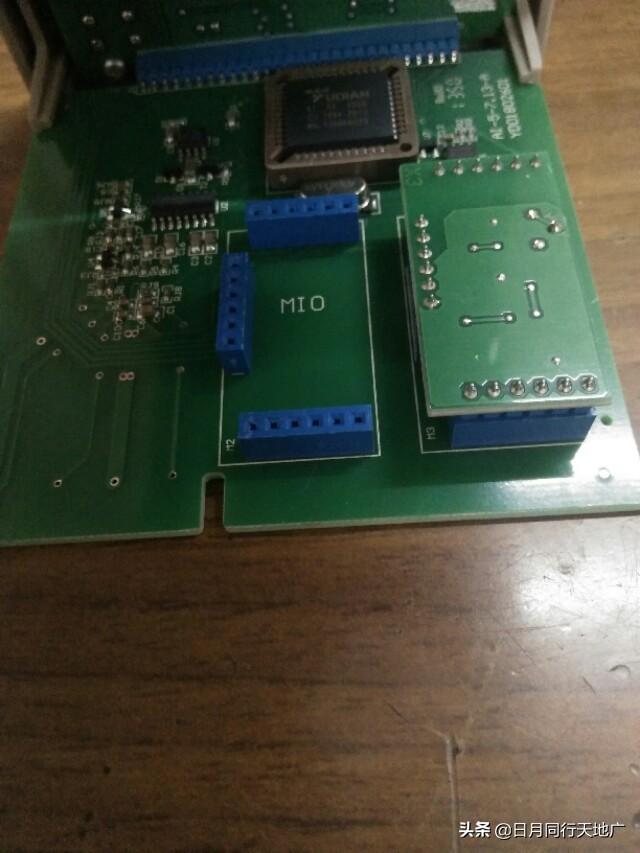

多功能输入输出(MIO)，装上相应的模块，可实现输入输出功能。

仪表常用的模块符号如下

L0，继电器触点开关输出模块，模块的容量为250v，2A。

L2，继电器常开+常闭触点开关输出模块，容量为30vDc，1A，250vAC，1A

L1/L4，继电器常开触点输出模块，容量为250vAc，2A。

L5，双路继电器常开触点开关输出模块，容量为AC220v，2A。

W1(W2)，可控硅无触点常开式(w2)为常闭式输出模块，容量100-240vAC，0.2A。

G，固态继电器驱动电压输出模块，(12vDC，30mA)，可用来驱动固态继电器。

G5，双路固态继电器驱动电压输出模块。

K1/K3单路/三路可控硅过零触发输出模块。(每路可触发5-500A双向或二只反并联的单向可控硅)。

K5/K6，单路220VAC/380vAC可控硅移相触发模块。

X3，光电隔离的线性电流输出模块。

X5，自带隔离电源的光电隔离的线性电流输出。

S，光电隔离RS485通迅接口模块。

S1光电隔离RS485通讯接口模块，用仪表内部24∨隔离电源。

S4，自带隔离电源的光电隔离RS485通迅接口模块。

R，光电隔离的RS232C通迅接口模块。

v24/∨12/V10，隔离的24v/12∨/10v直流电压输出，可供外部变送器传感器和其他电路中使用，最大电流50mA。

I2，开关量/频率信号输入接口，可用于外部开关量输入。

I4，模拟量4-20mA/0-20mA输入接口，含有24vDC/25mA电源输出供二线制变送器使用。

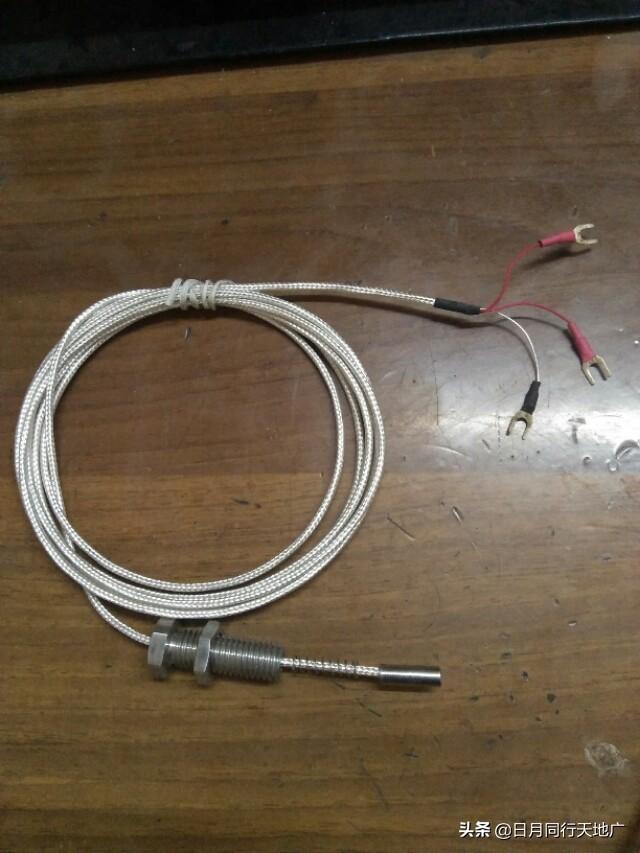

仪表可用热电阻，热电偶，线性电压，线性电流输入作为测量信号，具体用那一种测量信号需在参数Sn中设置，设置数据如下

K型热电偶，Sn设为0，S为1，T为3，E为4，J为5，N为7

热电阻，Cu50为20，Pt100为21

线性电流输入，4-20mA，设为15，0-20mA，设为16。(需在MIO上安装I4模块)

线性电压输入，0-20mv，设为28，0-100mv，设为29。0-60m∨，设为30，0-500mv设为31，0-5v，设为34。0-10v设为34。
