8. R语言画：散点图、直方图、条形图、箱线图、小提琴图、韦恩图

b站课程视频链接：
https://www.bilibili.com/video/BV19x411X7C6?p=1
腾讯课堂(最新，但是要花钱，我花99😢😢元买了，感觉讲的没问题，就是知识点结构有点乱，有点废话）：
https://ke.qq.com/course/3707827#term_id=103855009

本笔记前面的笔记参照b站视频，【后面所有画图笔记】参考了付费视频
笔记顺序做了些调整【个人感觉逻辑顺畅】，并删掉一些不重要的内容，以及补充了个人理解
系列笔记目录【持续更新】：https://blog.csdn.net/weixin_42214698/category_11393896.html
🔥🔥🔥总结不易，还望各位友友，多多支持&&点赞🙏🙏你的鼓励是我更新的动力！

画出来的pdf图，可以用Adobe Acrobat进行微调，或者用ps

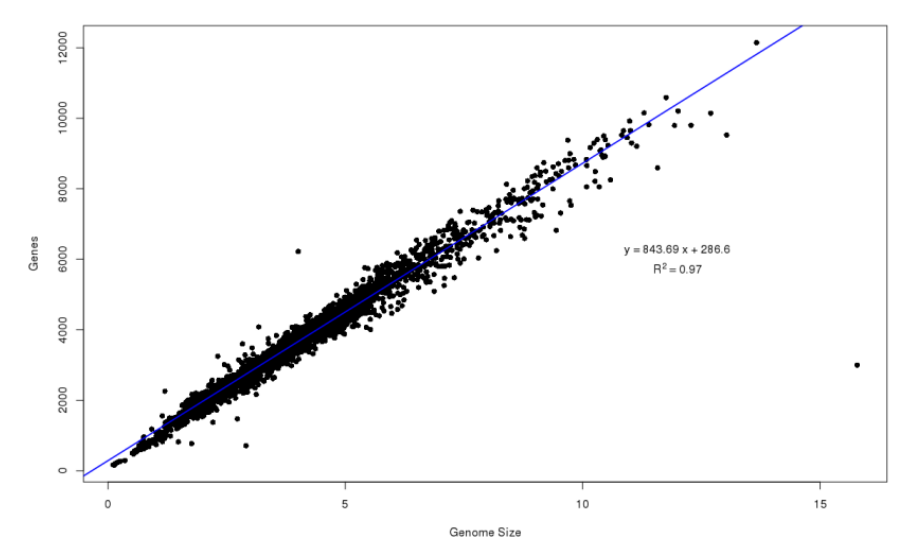

1. 散点图（两维数据）：plot

代码：

m <- read.table("prok_representative.csv",sep = ",",header = T);
x <- m[,2]
y <- m[,4]

# 画黑色的点
plot(x,y,pch=16,xlab="Genome Size",ylab="Genes");

# --------------画蓝色的直线--------------
fit <- lm(y~x);
abline( fit,col="blue",lwd=1.8 );

# 依次计算R^2、截距、斜率  用round保留两位小数
rr <- round( summary(fit)$adj.r.squared,2);
intercept <- round( summary(fit)$coefficients[1],2);
slope <- round( summary(fit)$coefficients[2],2);

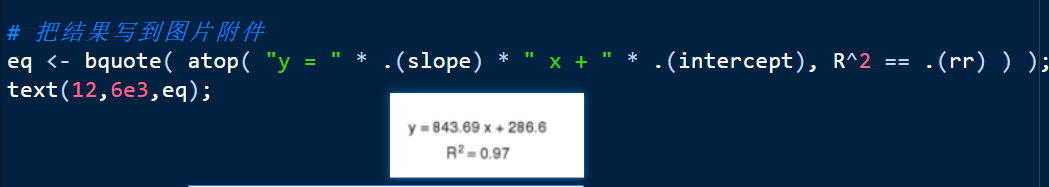

# 把结果写到图片附件
eq <- bquote( atop( "y = " * .(slope) * " x + " * .(intercept), R^2 == .(rr) ) );
text(12,6e3,eq);

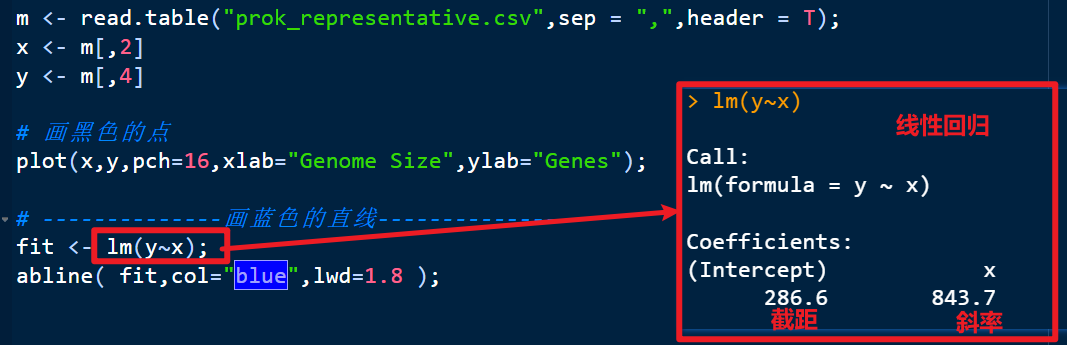

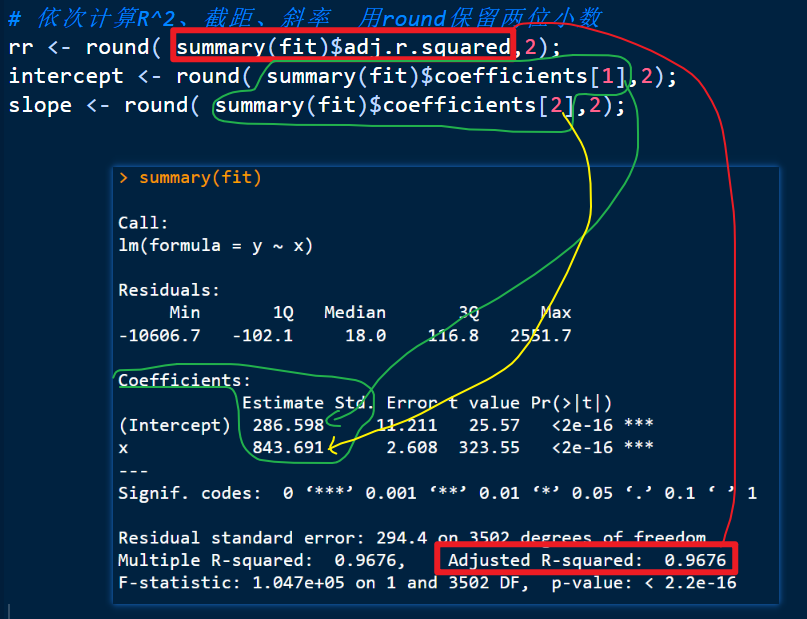

代码分析：

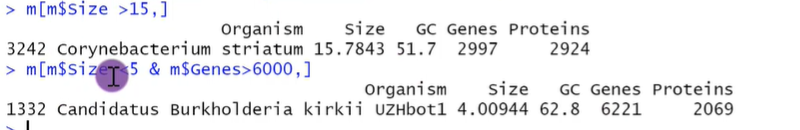

补充：该图中有两个异常点，怎么找？

---

2. 直方图（一维数据）：hist

hist（）可以用来画直方图，hist常用参数：

# ------------ ------------
hist(x)
# breaks表示分成多少个柱子
hist(x,breaks = 80)
# 柱子大小可以不一样
hist(x,breaks = c(0,300,1000,2000,15000))

# freq=F 会使y坐标由频数变成占比
hist(x,breaks = 80,freq = F)
# 设置density后，柱子没有颜色，数值大小表示每英寸线的数量
hist(x,breaks = 80,density = 5)

?hist

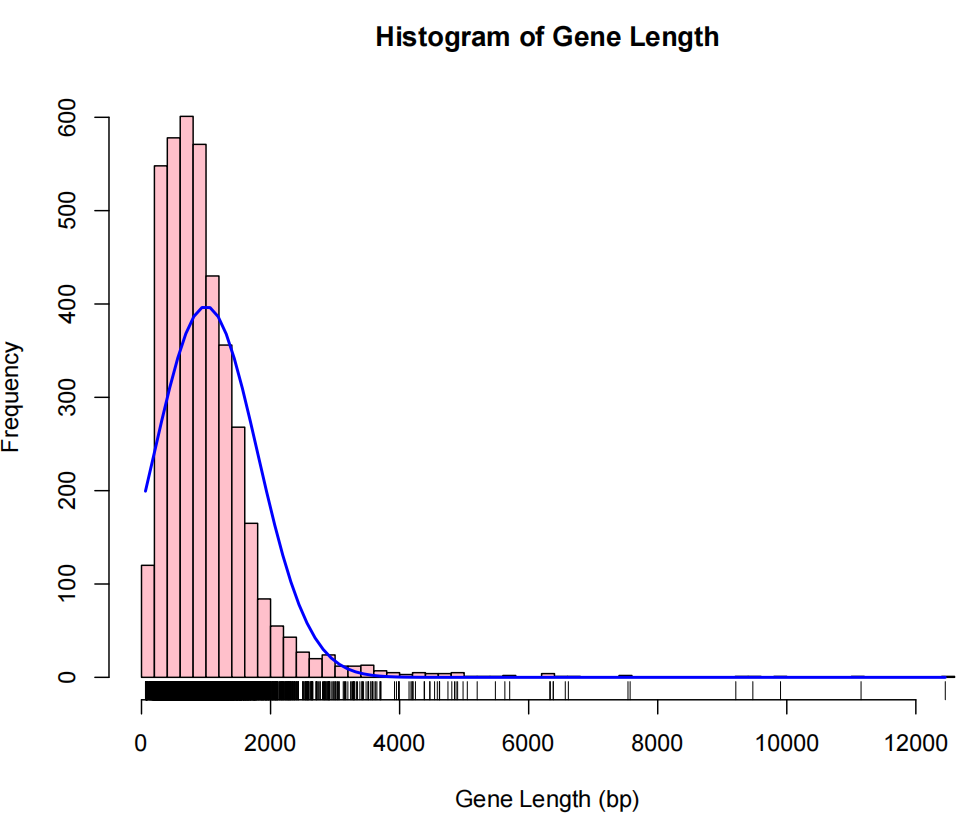

最终效果：

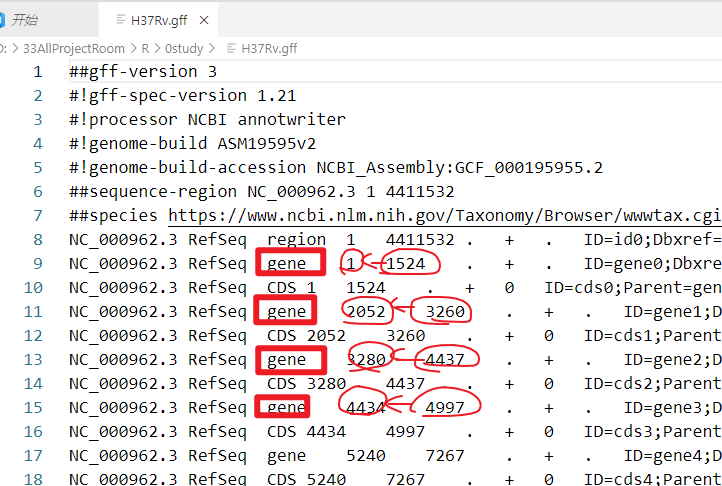

数据：

代码：

#基因长度分布图
x <- read.table("H37Rv.gff",sep = "\t",header = F,skip = 7,quote = "")
# 刷选：要求第3列为gene
x <- x[x$V3=="gene",]
# 求出基因长度
x <- abs(x$V5-x$V4)+1

#------------测试数据是否正确----------------------
# 共有多少行
length(x)
# 最小值，最大值
range(x)


# --------------画直方图--------------
h <- hist(x,breaks= 80,col="pink",xlab="Gene Length (bp)",main="Histogram of Gene Length");

#rug是在x坐标轴上标出元素出现的频数。出现一次，就会画一个小竖杠。
#从rug的疏密可以看出变量是什么地方出现的次数多，什么地方出现的次数少。
rug(x);

# --------------蓝色的线---------------------
# 取100个 ——> x点
xfit<-seq(min(x),max(x),length=100);

# 取y点
yfit<-dnorm(xfit,mean=mean(x),sd=sd(x));
yfit <- yfit*diff(h$mids[1:2])*length(x);
# 画线
lines(xfit, yfit, col="blue", lwd=2);

---

3. 条形图：barplot

barplot（）主要参数的含义如下：

height：向量或矩阵，用来构成条形图中各条的数值。
names.arg：位于条低端的文字标签。

beside: 逻辑值，为FALSE时绘制堆叠图，为TRUE时绘制分组图。
horiz: 逻辑值，为FALSE时，绘制垂直条形图，为TRUE时绘制水平条形图。

density：一个向量值。当指定该值时，条将以斜线填充。即每英寸斜线的密度。
angle：以逆时针方向给出的阴影线的角度。默认为45度。

col:条的填充色。
border：条的边框颜色，如设置为TRUE时，边框颜色将于阴影线的颜色相同。

main:用于指定绘图的主标题。
sub：用于指定绘图的次标题。
xlab, ylab :用于指定x轴和y轴的标签。
xlim, ylim:分别用于指定x轴和y轴的取值范围

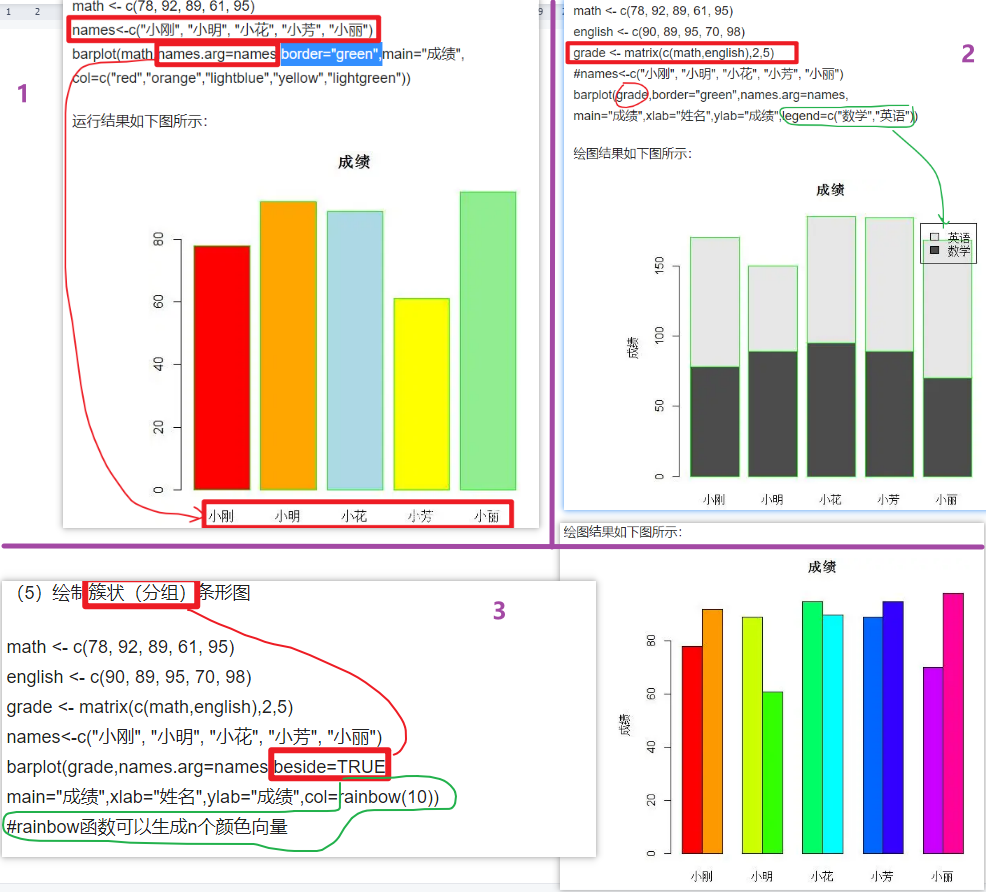

简单例子：

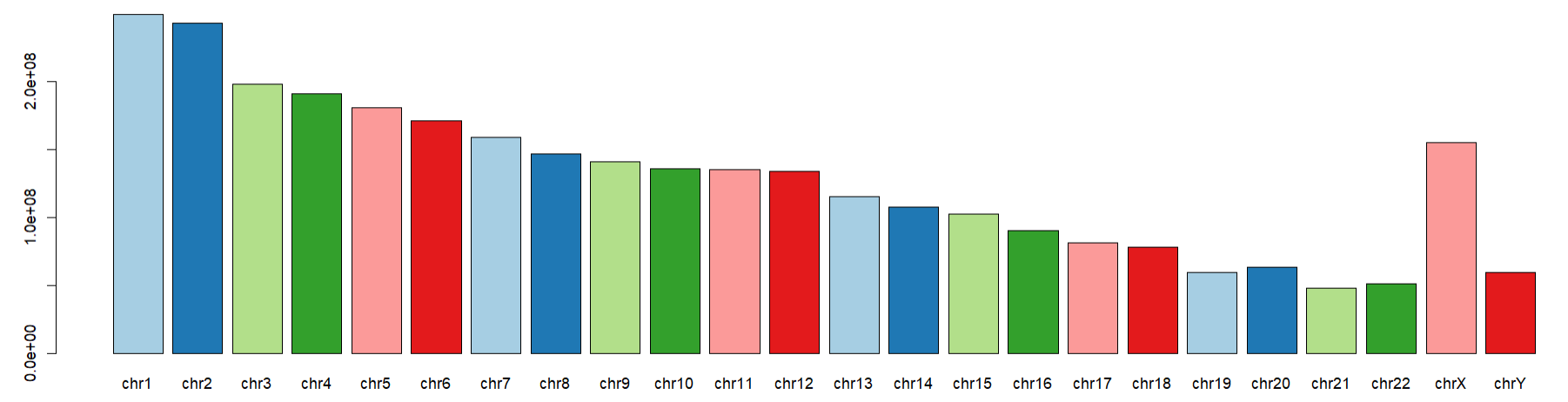

3.1 一维数据条形图

All <- read.csv(file = "homo_length.csv",header = T)
# 取1~24行，第2列
hg19_24 <- All[1:24,2]
> hg19_24  #一维数据
[1] 249250621 243199373 198022430 191154276 180915260 171115067 159138663 146364022
[9] 141213431 135534747 135006516 133851895 115169878 107349540 102531392  90354753
[17]  81195210  78077248  59128983  63025520  48129895  51304566 155270560  59373566


library(RColorBrewer)
# n=x种颜色，name为面板颜色的名字
cols <- brewer.pal(n = 6,name = "Set1")


barplot(height = hg19_24,names.arg = c(All$chr[1:24]),col = cols)

3.2 分组条形图 （多维数据）

x <- read.csv("sv_distrubution.csv",header = T,row.names = 1)
> x
Contraction Deletion Expansion Insertion
1           97      183       234       265
2          134      193       135       240
3          113      134       122       196
4          116      159       111       144
还有....行

# 要转置才能画出来

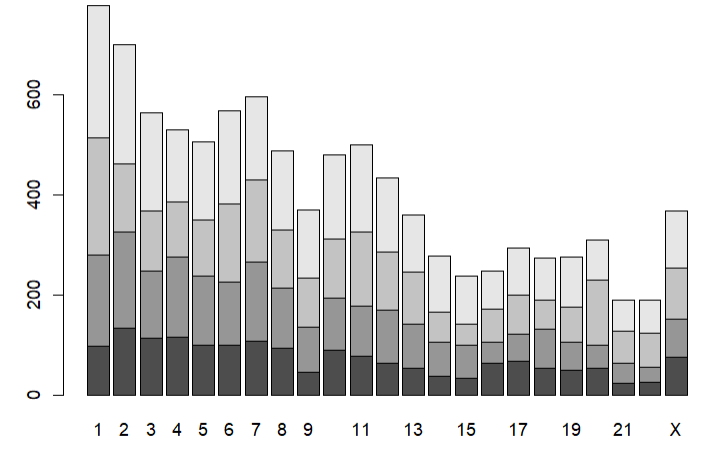

barplot(t(as.matrix(x)))

将图片放大，x坐标就会从1增加到最大值

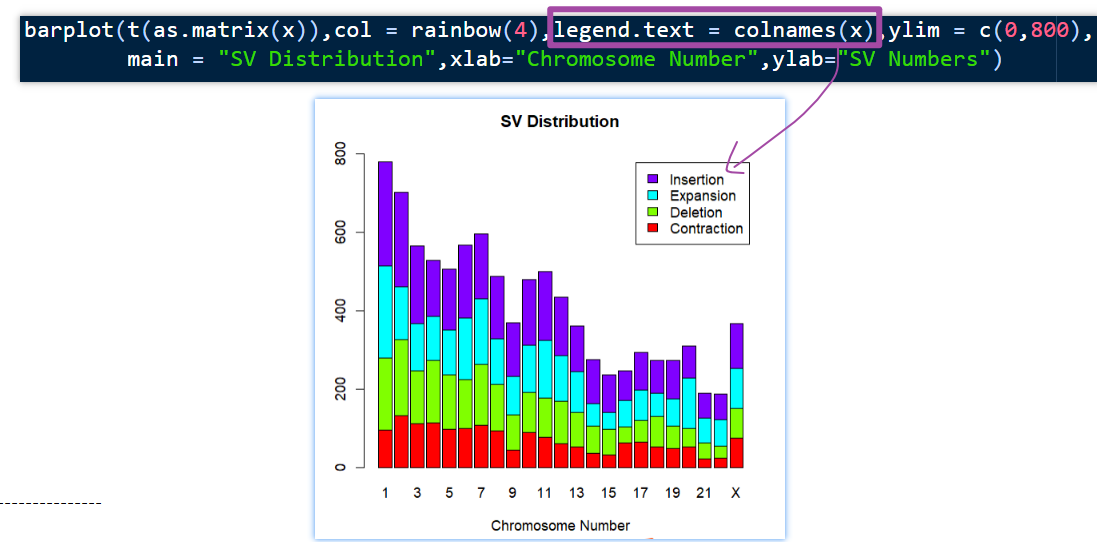

改进：

barplot(t(as.matrix(x)),col = rainbow(4),legend.text = colnames(x),ylim = c(0,800),
                              main = “SV Distribution”,xlab=“Chromosome Number”,ylab=“SV Numbers”)

---

4. 饼图、扇形图（R不推荐，难看）

饼图：pie( )
3D饼图：pie3D( )
扇形图：fan.plot( )
R不推荐，难看。如果要画的话，用excel画

---

5. 箱线图（一维、二维、三维）：boxplot

参考别人：箱线图应该怎么看，有什么意义？
该图是由5个特征值绘制而成的图形。
5个特征值是变量的：最小值、下四分位数、中位数、上四分位数、最大值

boxplot( )主要参数的含义：

formula： 公式，形如y~grp,其中y为向量【也就是纵坐标】，grp是数据的分组，通常为因子。
data： 数据框或列表，用于提供公式中的数据。

range： 数值，默认为1.5，表示触须的范围（就是箱子的虚线长度），计算公式：range × (上四分数 - 下四分数)

width： 指定箱体的相对宽度，当有多个箱体时，有效。【如：c(1,0.5,1,3,1,0.5)】
varwidth：逻辑值，控制箱体的宽度， 只有图中有多个箱体时才发挥作用，默认为FALSE， 所有箱体的宽度相同。
          当其值为TRUE时，代表【每个箱体的样本量】作为其相对宽度

notch： 逻辑值，如果该参数设置为TRUE，则在箱体两侧会出现凹口。默认为FALSE。
        用来看中间50%的数据，是大于中位数多，还是小于中位数多

outline： 逻辑值，如果该参数设置为FALSE，则箱线图中不会绘制离群值。默认为TRUE。

names：绘制在每个箱线图下方的分组标签。
plot ： 逻辑值，是否绘制箱线图，如设置为FALSE，则不绘制箱线图，而给出绘制箱线图的相关信息，如5个点的信息等。
border：箱线图的边框颜色。
col：箱线图的填充色。
horizontal：逻辑值，指定箱线图是否水平绘制，默认为FALSE。

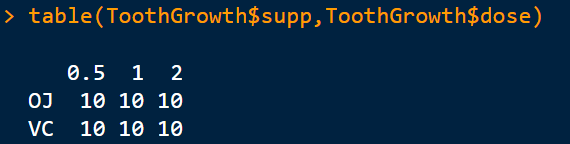

数据：【如果数据容量不同，应令varwidth=TRUE】

代码：

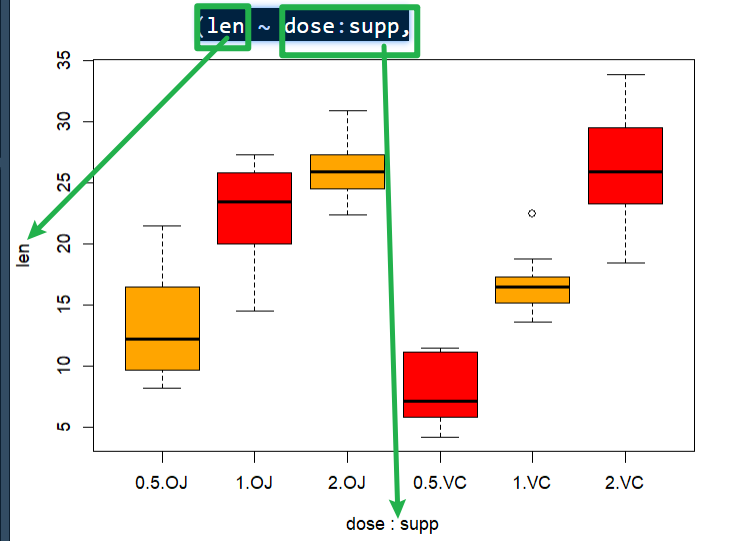

boxplot(len ~ dose:supp, data = ToothGrowth,col = c("orange", "red"))

---

6. 小提琴图：vioplot

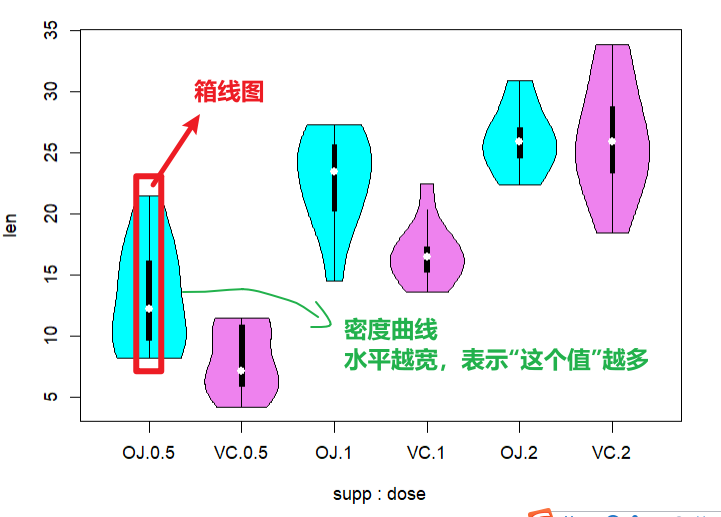

就是箱线图+ 密度曲线（表示数据是这个值的个数 / 总体）

例子：

install.packages("vioplot")
library(vioplot)

vioplot(len ~ supp+dose,data = ToothGrowth,col=rep(c("cyan","violet"),3))

---

7. 韦恩图

用于可视化元素集合重叠区域的图示。

7.1 venn包的venn( )

数据准备：

install.packages("venn")
library(venn)

listA <- read.csv("genes_list_A.txt",header=FALSE)   # list是数据框
A <- listA$V1  # A是向量
listB <- read.csv("genes_list_B.txt",header=FALSE)
B <- listB$V1
listC <- read.csv("genes_list_C.txt",header=FALSE)
C <- listC$V1
listD <- read.csv("genes_list_D.txt",header=FALSE)
D <- listD$V1
listE <- read.csv("genes_list_E.txt",header=FALSE)
E <- listE$V1

# A，B，C，D，E行数不一样，所以不能组成数据框
#组成一个列表(元素是列表)
alist <- list(A,B,C,D,E)
alist

画图：

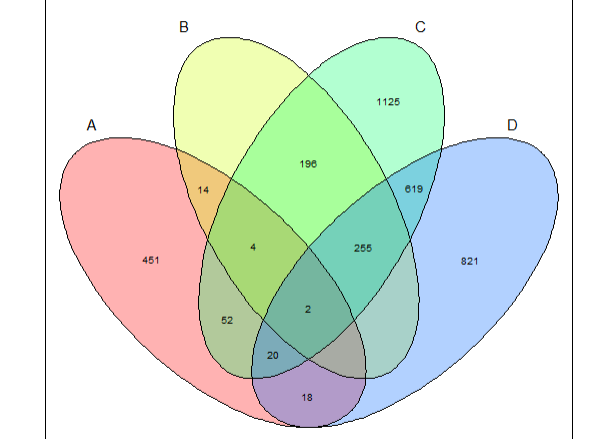

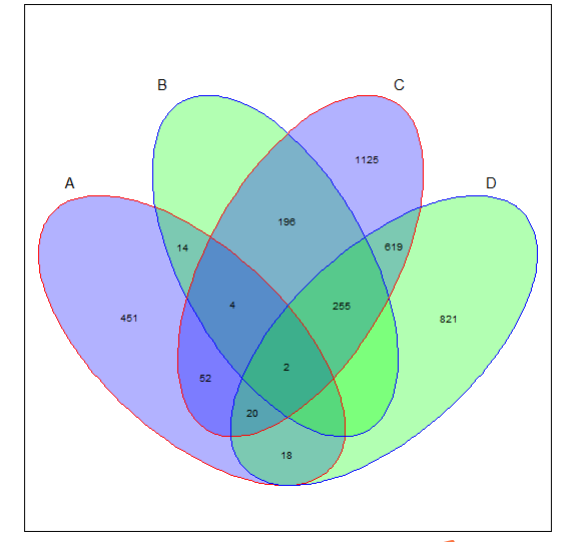

取前四个列表，col是边界颜色，zcolor是内部区域颜色，ellipse = T图形为椭圆
venn(alist[1:4],col = c("red","blue"),zcolor = c("blue","green"),ellipse = T)

venn(alist[1:4],zcolor = rainbow(5),ellipse = T,ilabels =T )

好看点：

7.2 ggplot2包的ggVennDiagram( )

参考别人的博客：参数介绍
参考别人的博客：【R语言科研绘图】——韦恩图
