广域网宽带接入技术八ADSL技术

五、ADSL技术

前面介绍光纤输入，最后来讲最早期的ADSL技术，使用铜质电话线来传输网络信号。一端是位于用户端的DSL Modem，俗称“DSL猫”；另一端是DSLAM，归各种电信运营商管理。在DSL技术之前，电话线上的数据传输技术通常是音频段的modem技术。这种技术只用一个很窄的频段，通常只有4千赫兹。最高传输速率只能达到56千比特/秒。DSL通过拓展频宽来增加数字信号，ADSL是DSL技术的一个类型。

近几年，全球光纤用户增长了15%，DSL用户数量在急剧下降，跌幅超过30%以上。在全球发达地区FTTx用户总量在2017年就超越了DSL用户。

典型电路交换网络有PSTN(public switched telephone network，公共交换电话网)和ISND(integrated service digital network，综合业务数字网)。

PSTN(public switched telephone network，公共交换电话网)接入比较方便，有电话就可以用这种方式接入网络。一般传输速度为56Kbits，一般达不到，连接速度慢，打电话与数据通信不可同时进行。现在基本不用，有时在POS机上用。

ISND(integrated service digital network，综合业务数字网)是一种数字电话网络标准，是全数字化的电路，所以它提供的宽带的稳定性及抗干扰性比PSTN强。用户可以在使用网络的同时接打电话以及发传真等。ISDN访问方式分为基本速率访问接口BRI和主速率接口PRI。BRI由2个带宽为64kbits的B信道，1个带宽为16kbits的D信道组成，记为2B+D。PRI由多个B信道和一个带宽为64kbits的D信道组成，而B信道的值，取决于国家的标准。

ATM（Asynchronous Transfer Mode）异步传输模式，是实现B-ISDN的业务的核心技术之一。ATM是以固定信元大小为基础的一种分组交换和复用技术，有利于宽带高速交换。支持不同速率的各种业务，是为多种业务设计的通用的面向连接的传输模式。ATM采用面向连接的传输方式，将数据分割成固定长度的信元，通过虚连接进行交换。ATM集交换、复用、传输为一体，在复用上采用的是异步时分复用方式，通过信息的首部或标头来区分不同信道。

1、DSL技术

DSL(Digital Subscriber Line，数字用户线路)是以铜质电话线为传输介质的传输技术形成的组合，可以在同一双绞线上传送数据和语音信号。是一种采用数字技术在双绞铜线上传输高速数据的编码方式。DSL技术在传统的电话网络(POTS)的用户环路上支持对称和非对称传输模式,利用了现有已被大量铺设的电话用户环路资源(铜线),以低成本实现用户线高速化。

DSL技术是美国贝尔通信研究所于1989年为视频点播业务开发的利用铜质双绞线传输高速数据的技术。在10年后随着电话用户的大量增长，电话铜质双绞线是现成的，并能提供高速率的因特网接入而受用户的欢迎，在后期得到大量应用。

1.1、DSL的基本原理

电话系统设计之初，主要用来传送话音呼叫，出于经济的考虑，电话系统设计传送频率范围在300Hz到3.4kHz范围的信号。人耳识别的声音频率是20Hz~20KHz，人的话音超过15KHz。300Hz到3.4kHz这个很窄的频段，只有4千赫兹。在DSL技术之前，最高传输速率只能达到56千比特/秒。

想要提高传输效率就得引出香农定理：
C＝Blog2（1+S/N）
B代表频段的宽度，S代表信号强度，N代表噪音强度，S/N代表信号噪音比。

传输速率的上限是由通信频宽和信噪比决定的。拓展频宽、提高信噪比成为关键，但是提高信噪比就得加强信号强度，高的信号强度意味着更高的能源消耗。所以拓展频宽是最为方便的，但也不无限提升，频段是稀缺资源。

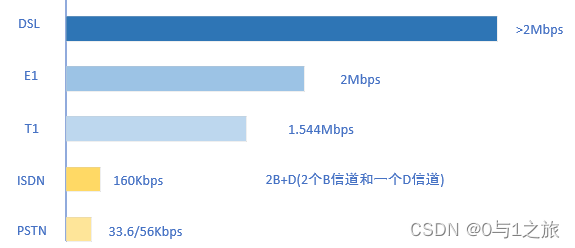

我们来看几种接入技术的带宽：
PSTN ( Public Switched Telephone Network，数字公用电话交换网 )，普通拨号电话线入网。带宽33.6/56Kbps。

ISDN（Integrated Services Digital Network，综合业务数字网），是一个数字电话网络国际标准，ISDN是全部数字化的电路，所以它能够提供稳定的数据服务和连接速度。在一条约2B+D(2个B信道和一个D信道)的用户线，带宽160Kbps。

老式电话POTS，频率范围30-4000Hz，传输速率在33.6Kbps以内。

PSTN系统中将频宽由由原来只有音频的频宽，拓展到开来，可以拨号上Internet/Intranet/LAN，最高达到了56Kbps。

早期的DSL技术， ADSL1数据传输使用了频率范围26KHz~1.1MHz。

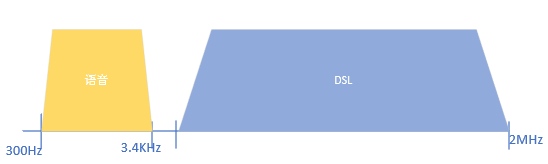

DSL服务通常保留0.3-4kHz这个范围的频段给话音服务，在原有频率范围拓展，DSL的频宽为300Hz到2MHz(ADSL是DSL的一个类型)。

1.2、DSL的编码技术

DSL是利用传输数据的高频信号采用调制技术来提高传输速率。四种编码技术：

• 2B1Q(Two Binary One Quaternary)，由AMI(Alternate Mark Inversion，信号交替反转)技术发展出来的基带调制技术,能够利用AMI的一半频带达到AMI一样的传输速率,由于降低了频带要求,提高了传输距离,主要应用于H/SDSL技术中。
  传输时使用四种电平，每
