浅谈 K-D Tree 及其进阶应用

前言

$\text{K-D Tree (K-Dimension Tree)}$ 是一种可以有效处理高维信息的数据结构。

在一般信息学竞赛题目中 $k = 2$，此时它又称 $\text{2-D Tree}$。

但遗憾的是，$k \ge 3$ 的情况并不常见，这个我们后面再说明原因。

算法描述

问题

首先从简单的情况考虑起，假设信息只有一维，那我们通常用线段树维护，这样对于任意区间 $[l, r]$，我们可以将其表达为若干子区间的并。

但是现在信息变成了 $k$ 维，直接线段树肯定是不行的。于是我们考虑类似线段树的，对于 $k$ 维空间进行划分，将任意一个超立方体表示为划分出的若干子空间的不交并。

不过上述问题过于困难，没有什么有效解法。于是考虑一个弱化版：

• 给定 $k$ 维空间中的 $n$ 个点，每次给出一个超立方体，将被这个超立方体包含的点集，用较少的结点数表示。

这就是 $\text{K-D Tree}$ 需要解决的抽象化问题。这里是一道模板题，可能题面中对 $\text{K-D Tree}$ 性质的刻画并不全面，导致有一些奇奇怪怪的莫队可以通过，不过这部重要，大家拿去测测 $\text{K-D Tree}$ 就好。

有人可能会问了：不就是多了几维，写个树套树上去不就是 $\text{poly}(\log n)$ 的吗？

但显然并不是所有高维问题树套树都适用，树套树的本质是将两个维度分离，而不是 $\text{K-D Tree}$ 所使用的整体解决，这样的结构会有如下缺陷：

• 不能支持修改。因为你的第一层树（假设是线段树）会将原本信息拆分成 $O(\log n)$ 份，每次在第一棵树上修改时只能定位到其中一份，所以树套树时不支持修改的。

• 无法处理一些特殊问题。比如说线段树的结构支持线段树二分，线段树分治，甚至是单侧递归等等。这些显然在二维线段树上不支持，而 $\text{K-D Tree}$ 是支持的。

前置讨论：Leafy or Nodey?

我们知道树形结构是非常优美的，很多数据结构本质上都是一棵树（即使是序列分块也可以看作这样）。

但这些数据结构维护信息的方式不完全相同：比如线段树只有叶子结点存储了原信息，其他结点存储的是若干叶子结点信息的并；而平衡树则不同，每个结点既合并了它所有后代的信息，又加入了自己的信息。

对于类似线段树这样的只有叶子处存储原信息的数据结构，我们称它是 $\text{Leafy}$ 的。

而对于平衡树这样的在每个结点处都存储一份原信息的数据结构，我们称它是 $\text{Nodey}$ 的。

常见的 $\text{Leafy}$ 数据结构就是线段树，以及线段树的各种变体。还有就是 $\text{WBLT}$ 和 $\text{Leafy Tree}$ 也是 $\text{Leafy}$ 的，我都没写过，这里提一嘴就好。

而 $\text{Nodey}$ 结构一般在平衡树中出现较多，$\text{OI}$ 界最常见的 $\text{Treap}$ 和 $\text{Splay}$ 就是 $\text{Nodey}$ 的。原因很好理解：平衡树要支持动态插入删除，$\text{Leafy}$ 结构不好维护它。

问题来了，$\text{K-D Tree}$ 是 $\text{Leafy}$ 的还是 $\text{Nodey}$ 的呢？

其实是两种都可以的，并且都有人写。我个人倾向于认为将 $\text{K-D Tree}$ 写成 $\text{Leafy}$ 的更好，原因是：

• 显然 $\text{Leafy}$ 比 $\text{Nodey}$ 更好写，因为 $\text{Leafy}$ 是二分结构，而 $\text{Nodey}$ 相当于三分结构。一般情况下也是 $\text{Leafy}$ 的数据结构常数较小。

• 后面我们要谈的 $\text{K-D Tree}$ 分治，必须要用到 $\text{Leafy}$ 结构。不难发现 $\text{Nodey}$ 结构天然是无法（或者说很难，因为你当然可以每个结点下面加一个叶子强制变成 $\text{Leafy}$ 结构，再线段树分治，那又何必呢？）支持线段树分治的。

• $\text{K-D Tree}$ 维护的很多都是离线问题，很少有要求动态插入删除还带强制在线的问题（不是说没有，是很少）。如果你看到了类似上面的情况，请你反思一下这道题有没有更好的，或者不用 $\text{K-D Tree}$ 的做法。

于是我们主动舍弃 $\text{Nodey}$ 结构带来的便于插入删除的优势，而选择将 $\text{K-D Tree}$ 搭配上 $\text{Leafy}$ 结构。

当然你要学 $\text{Nodey}$ 的版本也是可以的，可以去隔壁 $\text{OI-Wiki}$ 看看。不过即使你的 $\text{K-D Tree}$ 一直就是 $\text{Nodey}$ 的恐怕对后面的内容也没有太大影响。

算法流程

建树

现在考虑给出 $k$ 维空间中的 $n$ 个点，如何建出一棵树。

由于我们要快速定位一个超立方体，所以我们还是类似线段树的对于某一维度排序后划分为前后两半。

在线段树中我们不用考虑选择哪个维度，因为只有一个。但现在拓展到 $k$ 维，我们必须做出选择。

容易想到我们交替划分，比如 $k = 2$ 的情况，我们第一次对第 $1$ 个维度进行划分，第 $2$ 次对第 $2$ 个维度进行划分，第 $3$ 次又回到第 $1$ 个维度，依次类推。

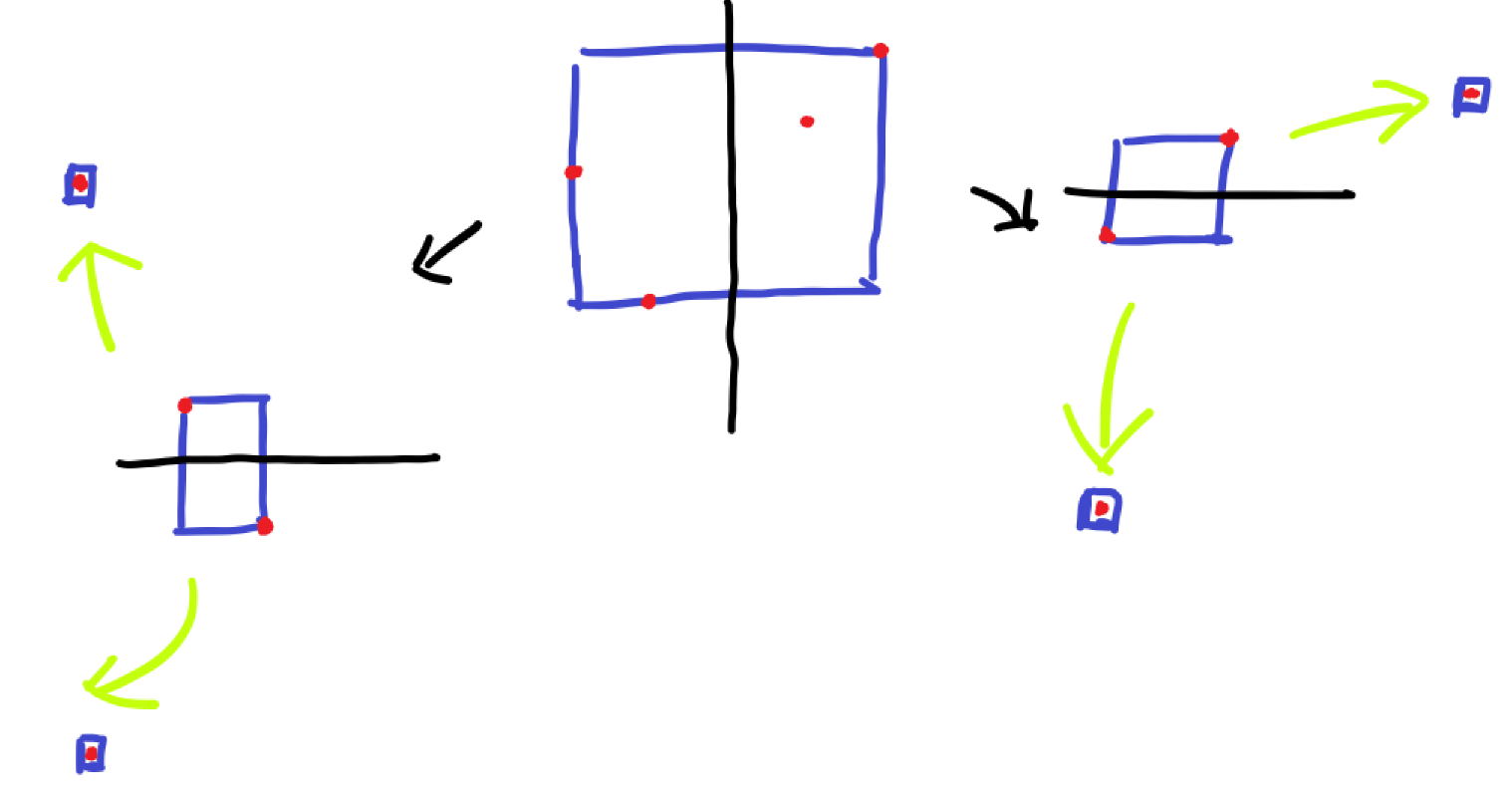

比如下图是 $k = 2$ 的情况：

我们不断划分，直到点集中只有一个点，此时说明我们走到了一个叶子结点，可以直接返回。

一个实现细节是，我们相当于要找某一个维度中的前 $k$ 小值，这个可以使用 $\text{nth_element}$ 函数，时间复杂度为线性。

最后对于每个非叶子结点，记得维护点集中 $k$ 维中每一维度的最大、最小坐标，后面需要用这个来加速查询。这个可以直接由两个儿子合并上来。

与一般线段树不同的是，$\text{K-D Tree}$ 建树的时间复杂度为 $O(n \log n)$，因为题目中给定的是点集，你需要对这个点集做类似排序的操作，所以带 $\log$ 是无法避免的。

不过我们在后面将看到，比起查询和其他操作而言，建树的复杂度小的简直可以忽略不计。

查询

考虑我们要查询一个超立方体，并且我们当前在 $\text{K-D Tree}$ 上某个结点 $p$。

我们发现此时没有什么好的方法，唯一能做的就是两件事：

• 若查询的超立方体包含了 $p$ 代表点集中的所有点，则定位成功，直接返回 $p$（或者 $p$ 处维护的一些信息）即可。
  • 若查询的超立方体与 $p$ 代表点集围成的最大超立方体相离，则 $p$ 点集中所有点不可能在查询的超立方体中，所有我们直接 $\text{return}$。

  • 以上两步都可以通过我们前面维护的子树内每一维度 $\min/\max$ 快速处理。

    如果上述两种情况都不满足，那我们也没有什么好的办法，递归两颗子树即可（显然如果是叶子必定落入前面两种情况中的一种）。

    后面我们将证明，这样做访问和定位的结点数都是 $O(n^{1 - \frac{1}{k}})$ 的。这里我们明确几个概念：

    • 访问指查询时经过的结点总数。而定位指将超立方体中点集拆分到的结点，满足这些节点两两不交，且并起来是你查询的东西。

    所以时间复杂度就是 $O(n^{1 - \frac{1}{k}})$，当 $k = 2$ 时我们将得到 $O(\sqrt n)$。

    复杂度分析

    回忆一下我们是如何证明线段树的时间复杂度的。我们发现若查询的是前缀或后缀，则我们只需单侧递归，时间复杂度 $O(\log n)$。

    而任意区间怎么分析呢？考虑若查询的线段不包含中点，则只会单侧递归。若包含中点，则原区间会变成两个前缀或后缀。所以时间复杂度也是 $O(\log n)$ 的。

    考虑通过类似方式分析 $\text{K-D Tree}$ 的时间复杂度。先考虑 $k = 2$ 的情况，我们发现任意矩形的查询没有性质，于是我们尝试将它变成像前缀/后缀那样有性质的矩形。

    对于任意矩形，它没有任意一维是前缀/后缀，我们称其为 $\text{4-side}$ 矩形，考虑类似前面线段树的分析，将其拆为 $O(1)$ 个 $\text{2-side}$ 矩形。

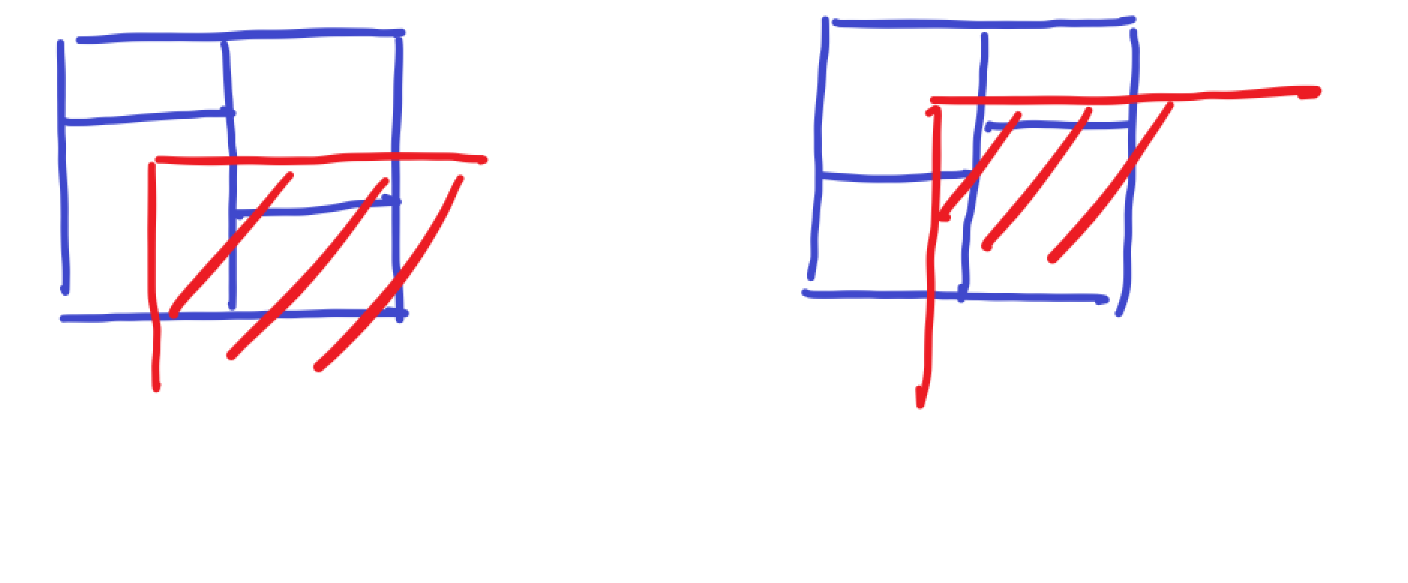

    接下来我们只分析 $\text{2-side}$ 矩形的查询（假设是一个右下矩形），设 $T(n)$ 为在 $n$ 个结点的 $\text{K-D Tree}$ 上查询的时间复杂度。考虑最坏情况形如下面两种：



    考虑第一种情况，右下的矩形被包含，左上的矩形不交，处理它们的时间复杂度为 $O(1)$，而剩下两块仍然是 $\text{2-side}$，则

    $$T(n) = 2T(\frac{n}{4}) + O(1)$$

    由 Master 定理可得 $T(n) = O(\sqrt n)$。

    第二种情况，右下的矩形完全被包含，左上的矩形是 $\text{2-side}$，而剩余两个注意到它是 $\text{1-side}$（这样说可能不严谨，不过为方便理解就不改了），我们设处理 $\text{1-side}$ 查询时间复杂度为 $T_0(n)$。

    则

    $$T(n) = T(\frac{n}{4}) + 2T_0(\frac{n}{4}) + O(1)$$

    考虑分析 $T_0$，显然经过横向和竖向分割各一次后，最多剩下两个 $\text{1-side}$ 矩形，于是

    $$T_0(n) = 2T_0(\frac{n}{4}) + O(1) = O(\sqrt n)$$

    将 $T_0$ 带回去，得到

    $$T(n) = T(\frac{n}{4}) + O(\sqrt n)$$

    这个递归式用手画一画递归树，发现它也满足 $T(n) = O(\sqrt n)$ 的。

    这样我们就证明了 $k = 2$ 时 $\text{K-D Tree}$ 时间复杂度为 $O(\sqrt n)$。

    对于 $k \ge 3$ 的情况，由于很少用到，于是证明就略去了，结论是 $T(n) = 2^{k - 1}T(\frac{n}{2^k}) + O(1) = O(n^{1 - \frac{1}{k}})$。

    证明的话，我觉得用上面的方法也是可行的。先将 $\text{2k-side}$ 矩形化为 $\text{k-side}$ 矩形，然后分析一下会发现对所有维度进行一轮划分后规模减半即可。

    为什么 $k \ge 3$ 不常用

    分析完复杂度，我们就很好理解为什么 $\text{3/4-D Tree}$ 甚至更高维度不常用了。

    回到前面的复杂度分析，我们发现将 $\text{2k-side}$ 矩形变成 $\text{k-side}$ 矩形时，每次问题规模会 $\times 2$。

    所以说 $\text{K-D Tree}$ 暗含了一个 $2^k$ 的常数（可能还有一个 $k$ 的常数，存疑）。虽然 $k = 2$ 时它基本可以忽略，但随着 $k$ 的增大，这个常数会指数级增长。

    再加上 $\text{K-D Tree}$ 本身复杂度是 $O(n^{1 - \frac{1}{k}})$，在 $k$ 较大时本身与 $O(n)$ 区别以及不大，再加上它的大常数，你就可以理解为什么有时你写了一个 $\text{5-D Tree}$ 然后跑不过暴力了。

    当然还有就是在 $\text{OI}$ 中三维以上的题目本身就不常见，见的最多的就是数轴和平面，这也使得 $\text{K-D Tree}$ 少了很多用武之地。

    真正遇到三维问题，一般都有 $\text{polylog}$ 做法（比如树套树，$\text{CDQ}$ 分治），最次的也可以用一些方法（可能花费一个 $\log$）除掉一维，再上 $\text{2-D Tree}$，这样可以得到 $O(\sqrt n \log n)$ 或 $O(\sqrt n)$（$\text{K-D Tree}$ 的一些特点可能可以将 $\log$ 均摊掉）的做法。

    我之前还见过有人讲 $\text{K-D Tree}$ 时直接写成 $\text{2-D Tree}$ 的。虽然这样可能不利于理解这个数据结构，但它并不是全无道理——因为 $k \ge 3$ 的使用场景的确太小了。

    如果叫我来总结的话：

    • 如果你的算法需要 $\text{3-D Tree}$，请你务必谨慎思考是否使用，反复检查你的算法，并明确其时间复杂度为 $O(n^{\frac{2}{3}})$，还要在计算时间复杂度时带上 $10$ 的常数。
    • 如果你的算法需要 $\text{4D}$ 或以上的 $\text{K-D Tree}$，请你马上放弃你现在的思路，重新思考这道题。

    动态拓展

    带插入

    注意到建立 $\text{k-D Tree}$ 的时间复杂度为 $O(n \log n)$，而查询的时间复杂度为 $O(\sqrt n)$，这是一个非常适合根号分治的结构。

    设一阈值 $B$，当插入的点 $< B$ 个时不进行插入，而是统一存储起来，查询时算这些点对其的贡献，当插入的点达到 $B$ 个时重构整颗 $\text{K-D Tree}$。

    视实现情况，时间复杂度为 $O(n \sqrt{n \log n})$ 或 $O(n \sqrt n)$。

    好像有二进制分组的做法，复杂度差不多，但我觉得 $\text{K-D Tree}$ 与根号分治更般配，一般二进制分组用于配合线段树之类的数据结构，可以摊掉一只 $\log$，还能做线段树合并。所以这种方法就不展开了。

    带删除

    这个没什么好办法，还是只能考虑如果题目限制比较宽松的话，还是惰性删除，打个删除标记，然后定期重构吧。或者可以考虑离线。

    如果题目限制严格，上面的方案无法接受，那就考虑写 $\text{Nodey K-D Tree}$ 吧。

    例题

    From ix35：
    给定二维平面上的 $n$ 个点，支持两种操作 $q$ 次：

    • 将一个矩形区域内的所有点权值 $+v$。
    • 求一个矩形区域内的点的权值的最小值。

    用 $\text{K-D Tree}$ 维护，每个矩形定位到树上的 $O(\sqrt n)$ 点，在结点上的操作就和线段树差不多了。

    时间复杂度 $O(n \log n + q\sqrt n)$。

    功能拓展

    众所周知，$\text{K-D Tree}$ 还有一个用途是找平面最近/最远点对。

    做法是枚举一个点 $i$，在 $\text{K-D Tree}$ 上查询最近/最远点，$\text{K-D Tree}$ 的结构可以用来剪枝。对于 $\text{K-D Tree}$ 上的每个结点算出一个边界矩形。则矩形内距离 $i$ 最近/最远的点一定是矩形的四个顶点之一，如果四个顶点均不如当前 $ans$，则无需在该子树内进行搜索。

    $k$ 近 / $k$ 远点对的做法是类似的，用堆维护当前的前 $k$ 优答案，还是使用类似前面的方式剪枝即可。

    这样做在随机数据下表现优秀。但是它的本质还是暴力剪枝，最劣时间复杂度还是 $O(n^2)$ 的。

    二维贡献问题 / $\text{2-D Tree}$ 分治

    这个东西我初见是在 JOI Open 2018 Collapse。

    考虑如下问题：

    有 $n$ 张图，每张图位于二维平面的一个位置 $(x, y)$，$q$ 次操作，每次在一个矩形内的图中连一条边。求最终每个图的连通块数。

    考虑对于一次加边操作，定位到 $\text{K-D Tree}$ 上的 $O(\sqrt n)$ 个结点。最后跑类似线段树分治的东西即可。

    时间复杂度是 $O(q \sqrt n \log n)$。

    与其他算法的比较

    就拿 Collapse 那题来说，它其实还有另外一种做法。这里我引用一下我的题解：

    首先重新描述题意：每条边 $(u, v)$ 有出现时间 $[l, r]$，每次询问在时间 $t$，如果只保留 $[1, x]$ 和 $[x + 1, n]$ 内部的边，有多少连通块。
    显然 $[1, x]$ 和 $[x + 1, n]$ 两个部分可以分别计算连通块数再相加，并且两部分是对偶的，所以我们下面只考虑计算 $[1, x]$。
    我们对所有询问按 $t$ 排序，再对每 $B$ 个询问分一个块，考虑对于每个块如何算答案。
    考察每条边对这些询问的贡献，设这条边的出现时间为 $[l, r]$，块内询问的时间段为 $[L, R]$。
    若 $[l, r]$ 包含 $[L, R]$，则这条边对整个块都有贡献，我们将所有这样的边按 $y$ 排序，块内的询问按 $x$ 排序，扫描线即可。时间复杂度 $O(\frac{qm}{B} \log n)$。
    若 $[l, r]$ 不包含但与 $[L, R]$，那么对于每条边只会落入这种情况 $O(1)$ 次，此时我们在遇到一个询问时暴力加入这一类型的边，然后在撤销回去即可，并查集需要按秩合并。时间复杂度 $O(mB \log n)$。
    总时间复杂度 $O((\frac{qm}{B} + mB) \log n)$，代码中取 $B = 333$（随便取的，没仔细卡）。由于并查集和排序的 $\log$ 常数很小，并且这题的加边方式很难卡满，可以通过。

    考虑将这个做法套用到前面那道题目：

    我们还是对所有点按 $x$ 排序后分块，一个矩形若在 $x$ 维度上覆盖当前块内的所有点，则对它的 $y$ 维度扫描线，否则暴力即可。

    但是此时出现了问题，Collapse 中的矩形在一个维度上是前缀，那么做扫描线的过程中只加不删。但这题是任意矩形，所以还要考虑删除的情况。显然并查集不好删除，所以还要做一遍线段树分治，那么复杂度就是 $O(n \sqrt n \log^2 n)$ 或 $O(n \sqrt{n \log n} \log n)$ 的，比 $\text{K-D Tree}$ 分治多个 $\log$。

    所以这个分块做法只适用于矩形为 $\text{3-side}$ 时，此时时间复杂度为 $O(n \sqrt n \log n)$。

    当然 $\text{2-D Tree}$ 分治做法也有缺点，如果没有什么很优秀的实现的话，它的空间复杂度为 $O(n \sqrt n)$，然后我觉得它比起分块常数略大。但它的优点是非常直观，也非常万能，可以套模板、

    原创作者: hztmax0 转载于: https://www.cnblogs.com/hztmax0/p/18460729
