本文基于Linux-4.19.125， ARM V7，dual core。

1 code 段

Linux的code段（或者说text段）自_stext开始，到_etext结束，这段内容一般情况下是只读的，在理论上来说，这段数据在设备上应该和kernel image中的内容完全一致。

但在实测中发现，从设备中dump出来的这段数据，与kernel image中的数据存在多处不一致的情况：

2 数据对比

随机取几个差异点：

序号	虚拟地址	vmlinux内容	板端内容
1	0xc0017f70	0x4001	0x4000
2	0xc00d2154	0x4301	0x4300
3	0xc00e895e	0x4001	0x4000
4	0xc02852ca	0x4101	0x4100

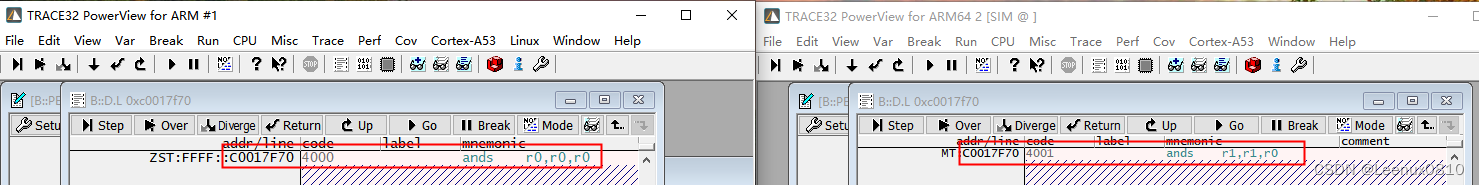

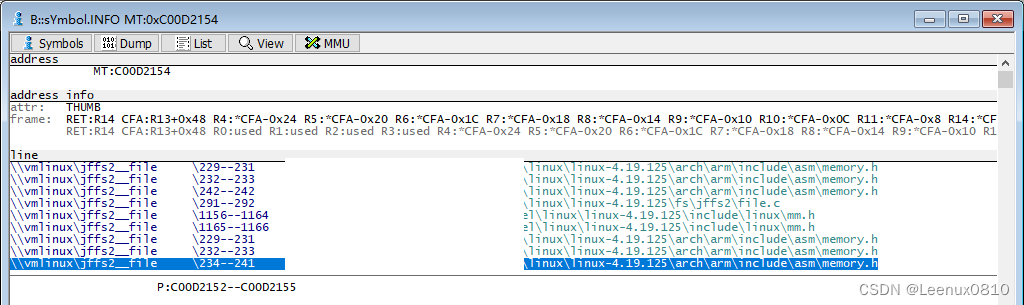

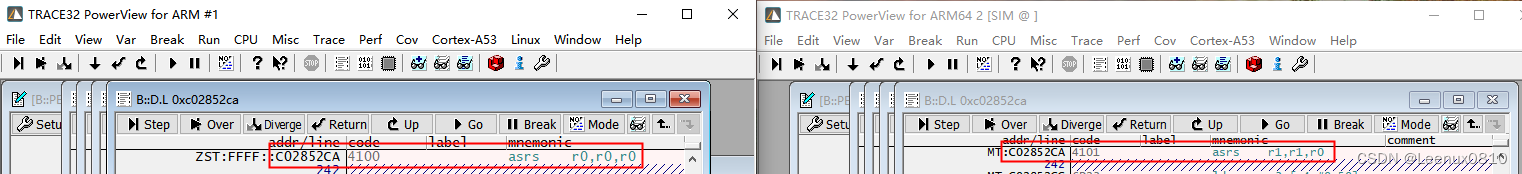

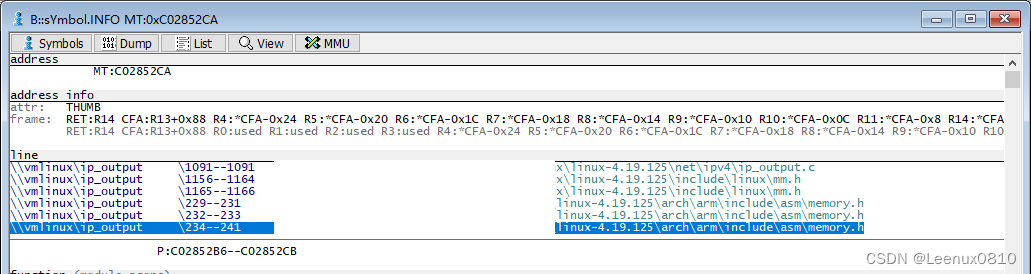

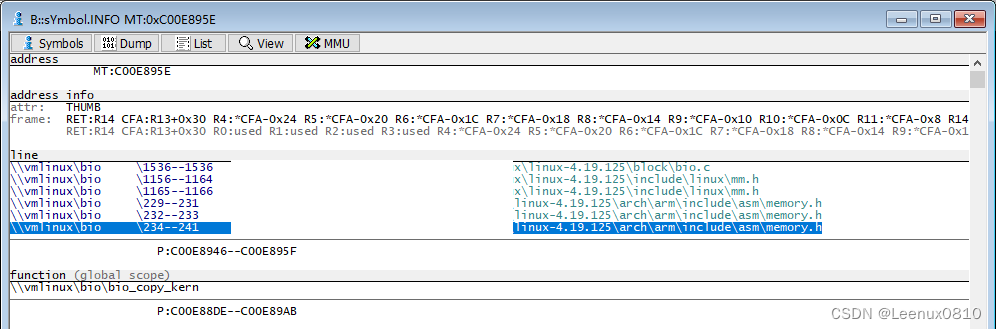

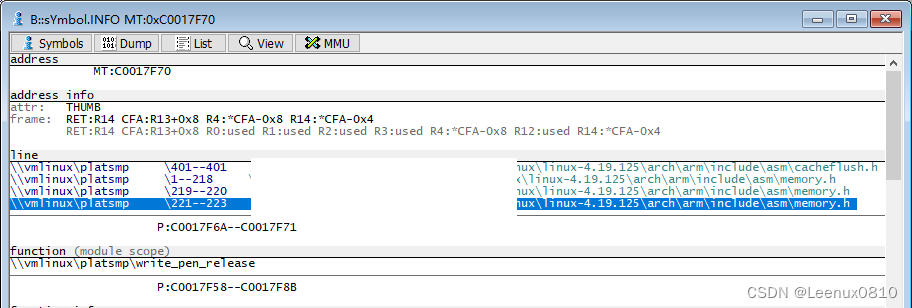

通过trace32对比设备侧与vmlinux中的数据差异：

3. 数据何时被修改的

41 load boot image阶段

为方便调试，修改Linux内核源码arch/arm/kernel/head.S文件如下，让CPU停在SPL跳转到内核的第一条指令：

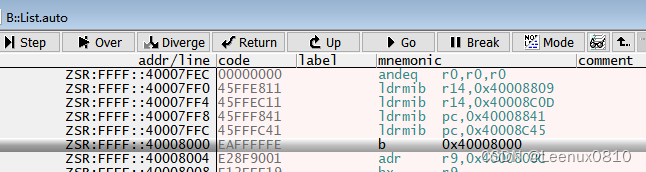

上电，CPU停止在0x40008000地址：

此时dump, 将_stext和_etext转换成物理地址分别是0x40008240和:0x402CA9A0

执行d.save.Binary text_dump_start.bin eaxi:0x40008240--eaxi:0x402CA9A0得到 text_dump_start.bin

对比text_dump_start.bin和text_vmlinux.bin文件发现二者完全一致，说明SPL加载boot image到内核过程中并没有修改code段内容。

3.2 __mmap_switched 阶段

__mmap_switched是开启mmu后的第一条语句，经过验证发现，进入到__mmap_switched时，监控的上述4个随机抽样点的数据已经被修改了，这说明修改动作发生在__mmap_switched之前。

3.3 __fixup_pv_table阶段

经过调试发现，上述监控的4个随机抽样点的数据在__fixup_pv_table中被修改了。

__fixup_pv_table是在CONFIG_ARM_PATCH_PHYS_VIRT内核配置项打开的情况下才支持的，关于CONFIG_ARM_PATCH_PHYS_VIRT的作用，概括来说就是：
开发人员需要让内核在不重新编译的情况下，在不同内存配置的系统中能够正常运行。
内核可能被编译成在特定的虚拟地址（如 0xC0000000 ）处执行，但实际可能被加载到物理地址0x10000000、0x40000000或其他地址。
CONFIG_ARM_PATCH_PHYS_VIRT的作用就是实现同一kernel image被加载到不同物理地址后仍然能够正常运行这一目的的。
__fixup_pv_table的实现很复杂，其核心思想：

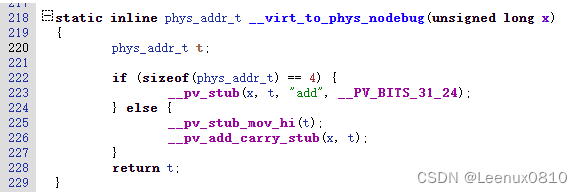

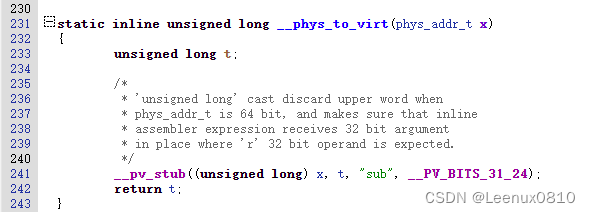

每当在内核中调用 __virt_to_phys() 或 __phys_to_virt() 时，被替换成一段内联汇编代码（位于arch/arm/include/asm/memory.h）
然后连接器就会将section 切换到一个名为 .pv_table 的section 上，然后在该section 中添加一个指针，指向刚刚添加的汇编指令的位置
这就是说，.pv_table 接会扩展成一个指针的表格，指向所有这些内联汇编代码所在的位置。
在__fixup_pv_table过程中，会遍历整个pv_table 表格，取出每一个指针，检查指针所指位置的指令，然后利用物理和虚拟内存之间的偏移量对这些指令打补丁。

Patching phys to virt
