axure 调整中继器列宽_如何用Axure画出Web后台产品的列表组件：高级交互

Web后台的列表组件在画原型的时候比较常见，所以PM有必要深入了解它的各种交互效果和对应原型画法。

咱们网站有不少文章讲过列表如何用Axure画出来，但是关于列表组件高级交互的文章却没有，希望通过这篇文章让产品经理能够掌握它。

以下4种高级交互案例是独立的场景，但是原型步骤是有一定联系的需要结合起来学习；详见原型地址：https://jg2wis.axshare.com

一、悬停列表某行数据

实现原理：利用悬停交互样式来实现。

查看效果：https://jg2wis.axshare.com/#id=h81j0t&p=悬停列表某行数据

1)双击中继器“列表字段值”进入内部，从默认元件库拖动“矩形3”到画布位置(0，0)，调整尺寸覆盖列表所有内容，填充颜色不透明度设为0%。

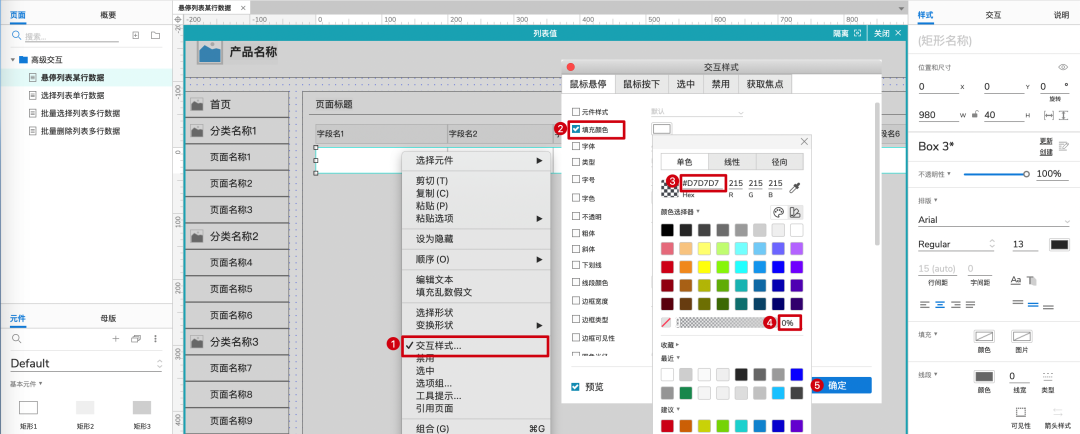

2)右键该矩形，点击“交互样式”，在“交互样式-鼠标悬停”弹窗勾选填充颜色，然后不透明度修改成10%。

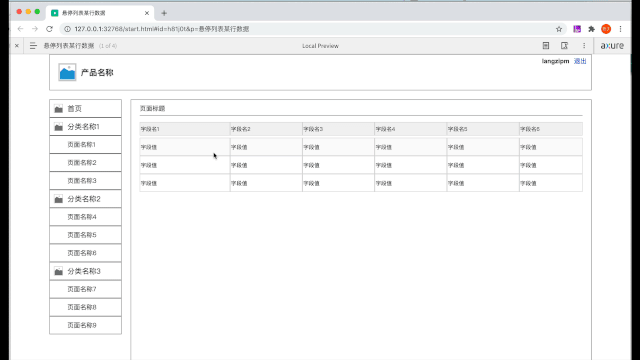

3)点击“预览”按钮，然后在浏览器中查看原型效果。

二、选择列表单行数据

实现原理：通过选择该行的时候，同时标记它。

查看效果：https://jg2wis.axshare.com/#id=jun89k&p=选择列表单行数据

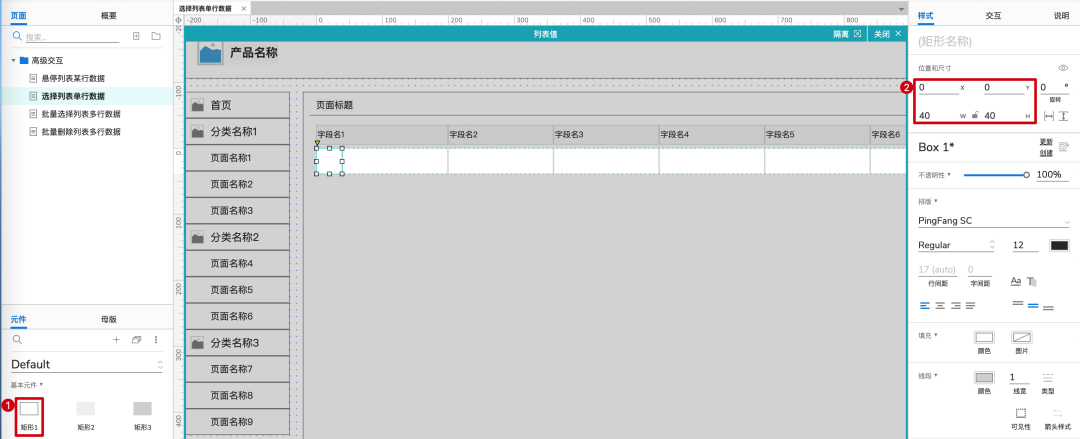

1)先画选择按钮背景，双击中继器“列表”进入内部，从默认元件库拖动“矩形1”到列表值的最前面，修改尺寸为40*40px，适当后移其他内容的位置和调整尺寸。

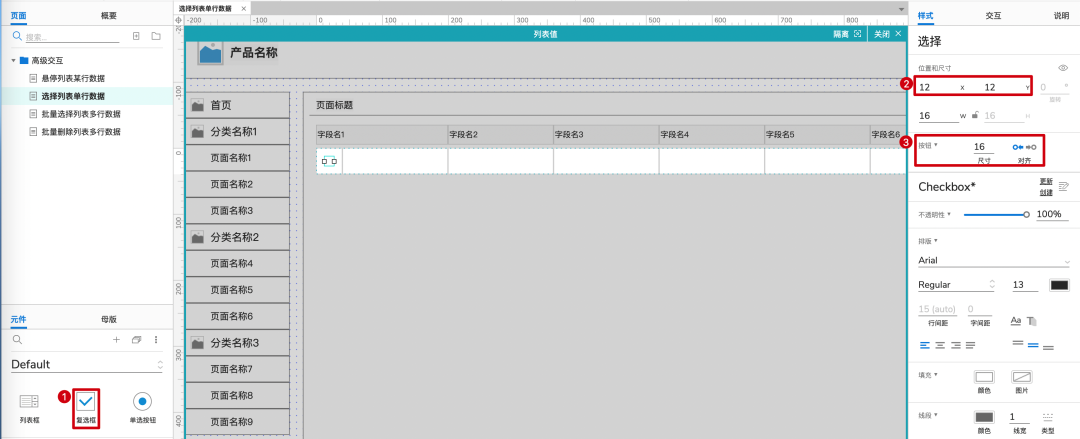

2)再画选择按钮本身。从默认元件库拖动“复选框”到背景中合适位置，修改按钮尺寸为16，最好命名元件为“选择”。

3)点击该选择按钮；右侧边栏切换到“交互”，点击“新建交互”按钮，选择触发事件“选中时”，添加动作“标记行”，目标选择元件“列表值(中继器)”，行选择“当前”，点击“完成”按钮。

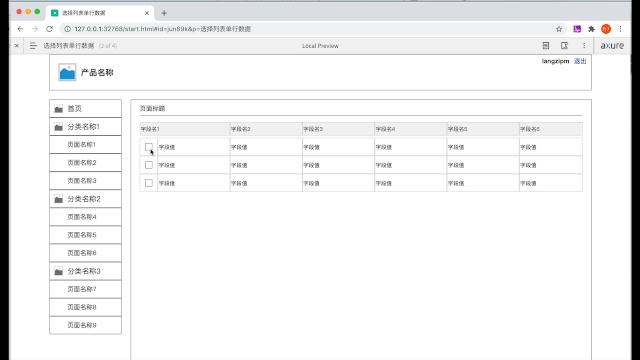

4)点击“预览”按钮，然后在浏览器中查看原型效果。

三、批量选择列表多行数据

实现原理：全选列表的时候，勾选所有列表行的选择按钮。

查看效果：https://jg2wis.axshare.com/#id=pt7n2e&p=批量选择列表多行数据

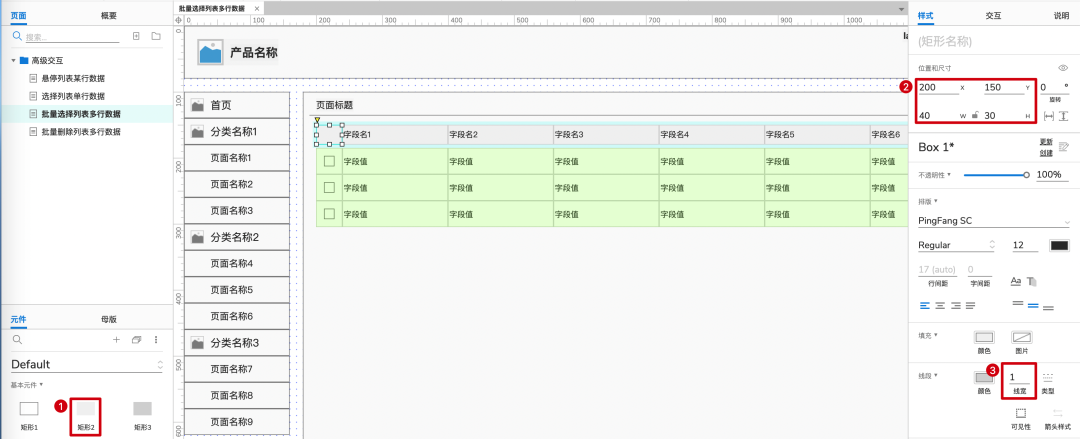

1)继承选择列表单行数据的原型步骤；先画全选按钮背景，从默认元件库拖动“矩形2”到列表头的最前面，修改尺寸为40*30px，线段边宽修改为1，适当后移其他内容的位置和调整尺寸。

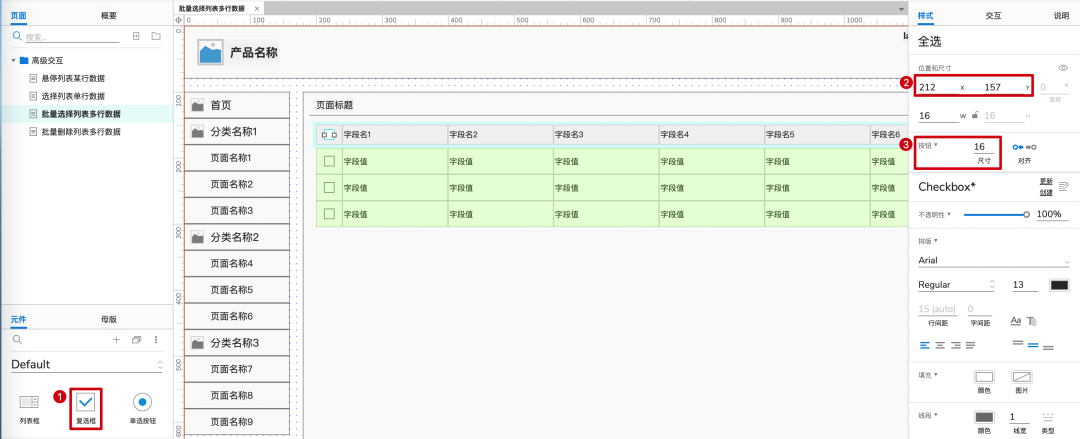

2)再画全选按钮本身；从默认元件库拖动“复选框”到背景中合适位置，修改按钮尺寸为16，最好命名元件为“全选”。

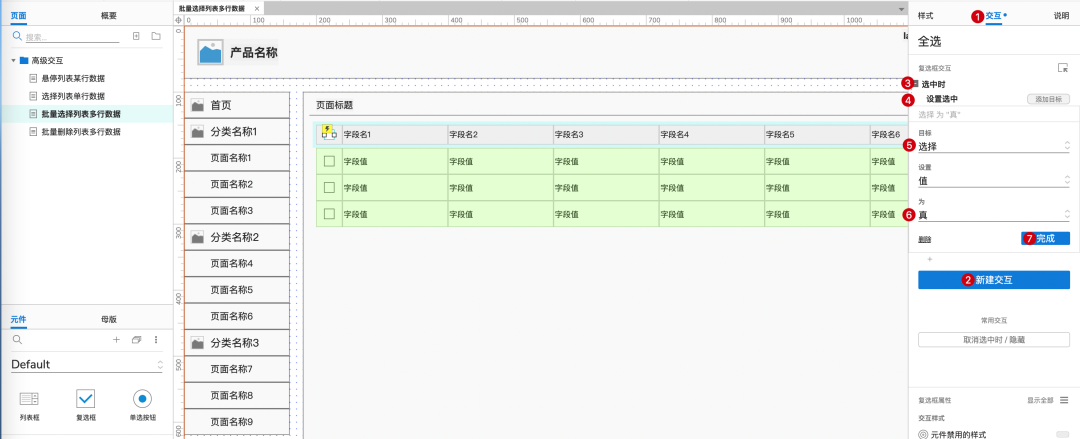

3)点击该全选按钮；右侧边栏切换到“交互”，点击“新建交互”按钮，选择触发事件“选中时”，添加动作“设置选中”，目标选择元件“选择(按钮)”，点击“完成”按钮。

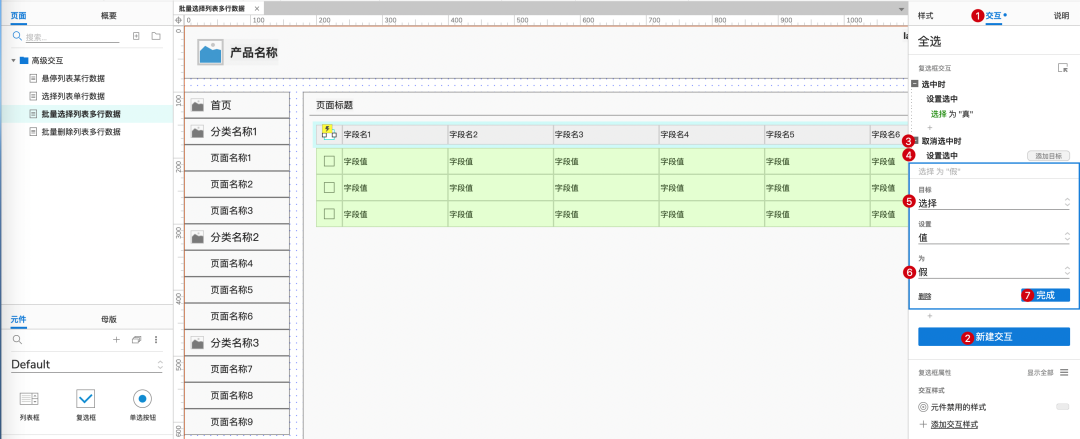

4)点击该全选按钮；右侧边栏切换到“交互”，点击“新建交互”按钮，选择触发事件“取消选中时”，添加动作“设置选中”，目标选择元件“选择(按钮)”，设置“值”为“假”，点击“完成”按钮。

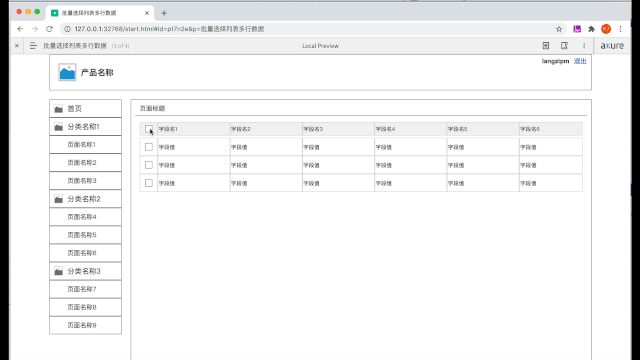

5)点击“预览”按钮，然后在浏览器中查看原型效果。

注意：全选和反选的区别，大家可以思考下如何画出反选效果。

四、批量删除列表多行数据

实现原理：选择该行的时候标记它，然后利用中继器删除标记行。

查看效果：https://jg2wis.axshare.com/#id=4hnnw6&p=批量删除列表多行数据

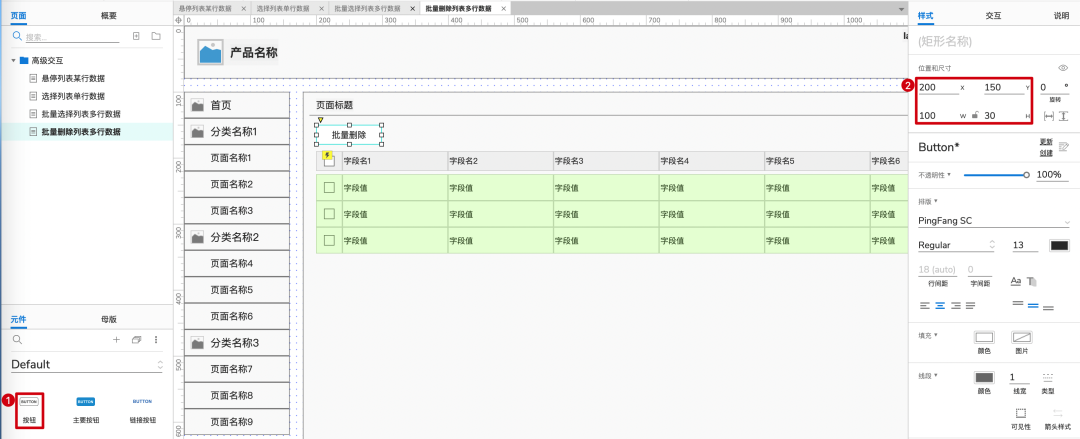

1)继承选择列表多行数据的原型步骤。从默认元件库拖动“按钮”到画布合适位置，修改尺寸为100*30px，双击输入文字“批量删除”，适当下移原先列表头和列表值的位置。

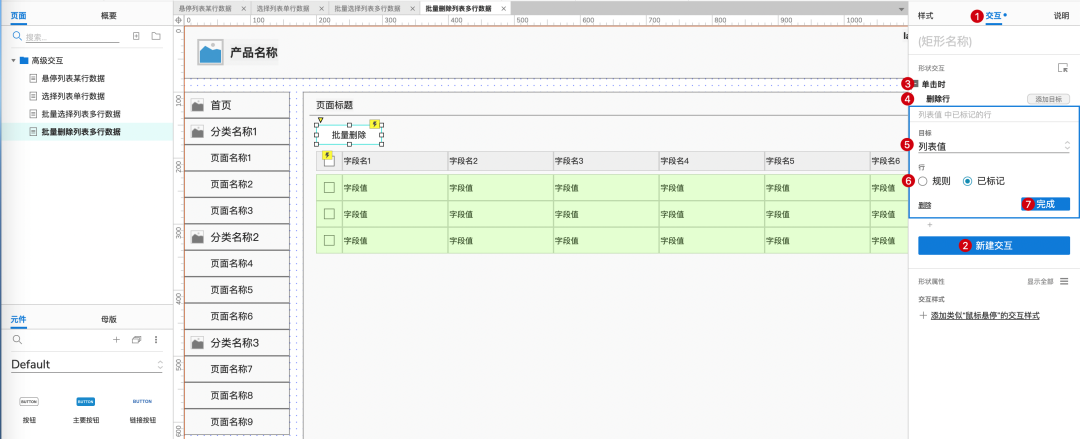

2)点击该按钮，右侧边栏切换到“交互”，点击“新建交互”按钮，选择触发事件“单击时”，添加动作“删除行”，目标选择元件“列表值(中继器)”，行选择“标记行”，点击“确定”按钮。

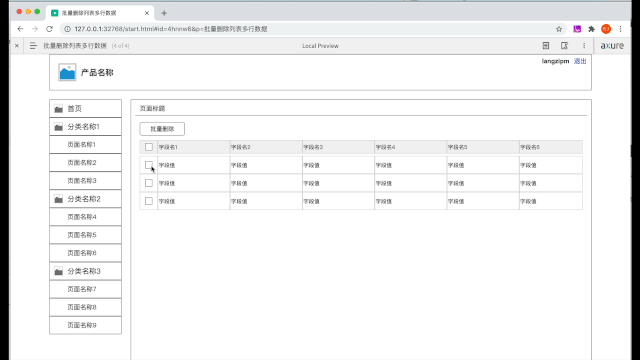

3)点击“预览”按钮，然后在浏览器中查看原型效果。
