介绍服务器有哪些可选部件，以及部件安装的详细操作步骤。
安装多个可选部件时，请阅读所有部件的安装方法并确定相似安装步骤，以便简化安装过程。
服务器可选部件如下：

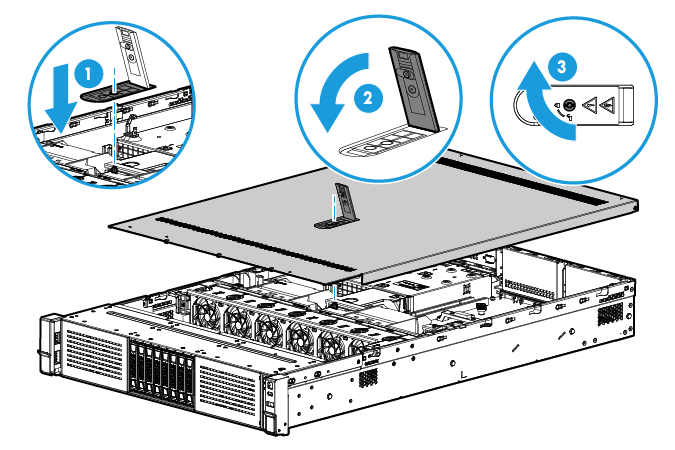

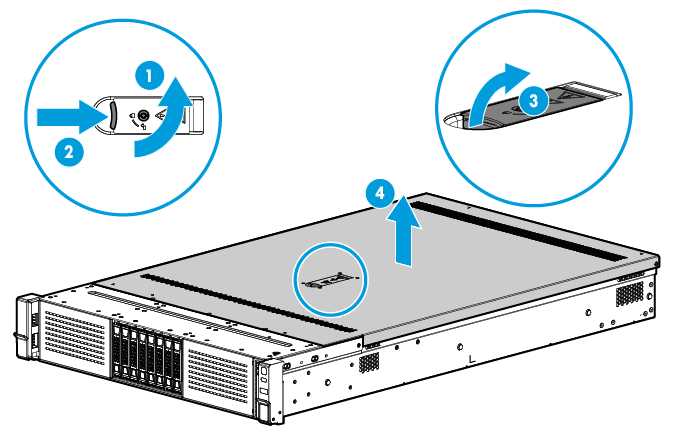

(1) (可选)如果机箱盖已上锁，请使用T15 Torx星型螺丝刀旋转机箱盖扳手上的螺钉，使其解锁，如图6-1中①所示。
(2) 如图6-1中②和③所示，按下机箱盖扳手并向上掰起，此时机箱盖会自动向机箱后方滑动。
(3) 如图6-1中④所示，向上抬起机箱盖。
(1) 请确保机箱盖扳手处于打开状态。如图6-2所示，按下扳手上的按钮并将扳手向上掰起。
(2) 安装机箱盖。
a. 如图6-3中①所示，将机箱盖水平向下放置，使机箱盖扳手上的孔对准机箱中的定位销。
b. 如图6-3中②所示，闭合机箱盖扳手，机箱盖会自动滑到闭合位置。
c. (可选)如果需要为机箱盖上锁，请使用T15 Torx星型螺丝刀旋转扳手上的螺钉，锁定机箱盖，如图6-3中③所示。
介绍如何安装安全面板。

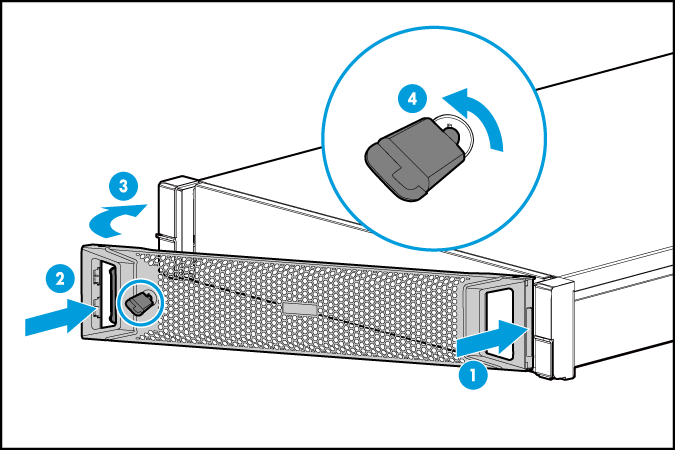

(1) 如图6-4中①所示，将面板一侧卡在机箱上。
(2) 如图6-4中②和③所示，按住面板上的按钮，同时将面板另一侧固定到机箱。
(3) 用钥匙锁住面板。如图6-4中④所示，向内按压钥匙的同时，沿逆时针方向将钥匙旋转90°，然后拔出钥匙。
请勿在未按压钥匙的情况下，强行旋转钥匙，否则会导致锁损坏。
介绍硬盘的安装准则和安装方法。
· 硬盘支持热插拔。
· 建议用户安装没有RAID信息的硬盘。
· 请确保组建同一RAID的所有硬盘类型相同，否则会因硬盘性能不同而造成RAID性能下降或者无法创建RAID。即满足如下两点：
¡ 所有硬盘均为SAS或SATA硬盘。
¡ 所有硬盘均为HDD或SSD硬盘。
· 建议组建同一RAID的所有硬盘容量相同。当硬盘容量不同时，系统以最小容量的硬盘为准，即将所有硬盘容量都视为最小容量。对于容量较大的硬盘，其多余容量无法用于配置当前RAID，能否用于配置其他RAID，则取决于当前存储控制卡的型号。
¡ 如果是以下型号的存储控制卡，则多余容量不能用于配置其他RAID。存储控制卡型号：RSTe板载软RAID、HBA-H460-M1、HBA-1000-M2-1、RAID-LSI-9361-8i(1G)-A1和RAID-LSI-9361-8i(1G)-A1-X、RAID-LSI-9361-8i(2G)-1和RAID-LSI-9361-8i(2G)-1-X。
¡ 如果是以下型号的存储控制卡，则多余容量可以用于配置其他RAID。存储控制卡型号： RAID-P430-M1、RAID-P430-M2。
需要注意的是，一个硬盘属于多个RAID的情况会使后期维护变得复杂，并影响RAID的性能。
1. 安装步骤
(1) (可选)如果已安装安全面板，请拆卸，具体步骤请参见7.2.2 1.拆卸安全面板。

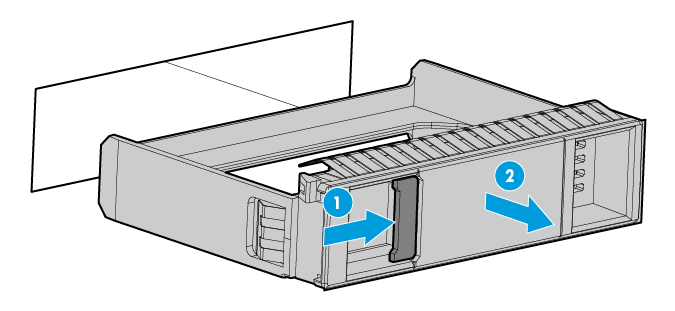

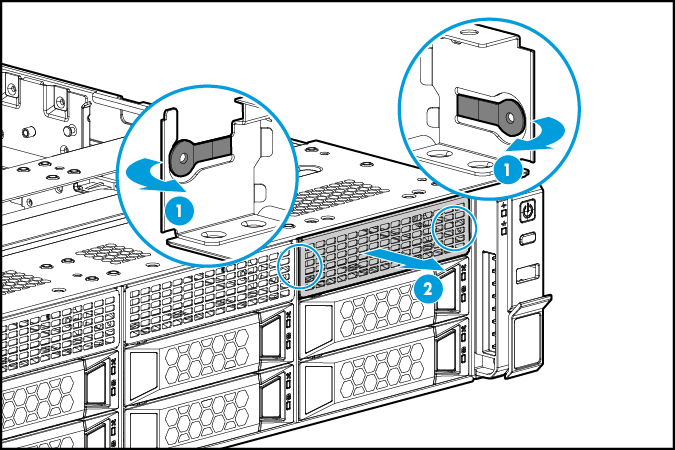

(2) 拆卸硬盘假面板。如图6-5所示，向右按住假面板上的按钮，同时向外拉假面板。
a. 如图6-6所示，按下硬盘面板按钮，硬盘扳手会自动打开。

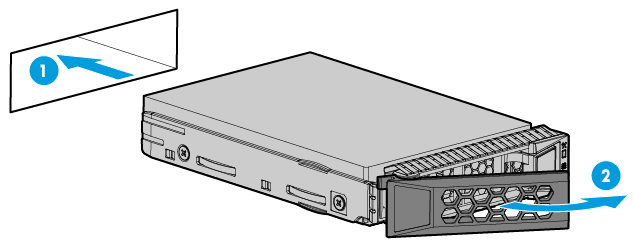

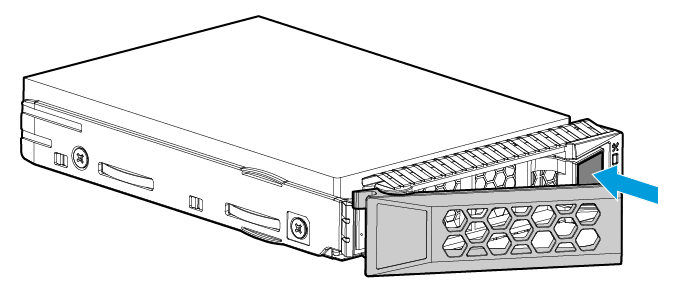

b. 如图6-7中①所示，将硬盘推入槽位，直到推不动为止。
c. 如图6-7中②所示，合上硬盘扳手，直到听见咔哒一声。
(4) (可选)如果已拆卸安全面板，请安装，具体步骤请参见6.3安装安全面板。
(5) (可选)如果硬盘中有RAID信息，请清除。
(6) 为硬盘配置RAID，具体方法请参见产品的存储控制卡用户指南。
2. 确认工作
· 登录HDM Web界面，查看通过存储控制卡配置RAID后的硬盘容量等信息是否正确。具体方法请参见HDM联机帮助。
· 根据硬盘指示灯状态，确认硬盘是否正常工作。指示灯详细信息请参见2.7.3硬盘指示灯。
· 通过BIOS查看硬盘容量等信息是否正确。配置RAID的方法不同，BIOS下查看硬盘信息的具体方法也有所不同，详细信息请参见产品的存储控制卡用户指南。
· 进入操作系统后，查看硬盘容量等信息是否正确。
介绍如何安装NVMe硬盘。
· NVMe硬盘支持热插和预知性热拔。
· 建议用户安装没有RAID信息的硬盘。
· 建议组建同一RAID的所有硬盘容量相同。当硬盘容量不同时，系统以最小容量的硬盘为准，即将所有硬盘容量都视为最小容量。对于容量较大的硬盘，其多余容量无法用于配置当前RAID，也无法用于配置其他RAID。
1. 安装步骤
(1) 如果安装了安全面板，请拆卸，具体步骤请参见7.2.2 1.拆卸安全面板。
(2) 拆卸硬盘假面板。如图6-8所示，向右按住假面板上的按钮，同时向外拉假面板。
(3) 安装NVMe硬盘。
a. 如图6-9所示，按下硬盘面板按钮，硬盘扳手会自动打开。
b. 如图6-10中①所示，将硬盘推入槽位，直到推不动为止。
c. 如图6-10中②所示，合上硬盘扳手，直到听见咔哒一声。
(4) (可选)如果已拆卸安全面板，请安装，具体步骤请参见6.3安装安全面板。
可通过以下一种或多种方法判断NVMe硬盘工作状态，以确保NVMe硬盘安装成功。
· 登录HDM Web界面，查看NVMe硬盘容量等信息是否正确。具体方法请参见HDM联机帮助。
· 根据NVMe硬盘指示灯状态，确认NVMe硬盘是否正常工作。指示灯详细信息请参见2.7.3硬盘指示灯。
· 通过BIOS查看NVMe硬盘容量等信息是否正确。配置RAID的方法不同，BIOS下查看硬盘信息的具体方法也有所不同，详细信息请参见产品的BIOS用户指南。
· 进入操作系统后，查看NVMe硬盘容量等信息是否正确。
介绍如何安装电源模块。
· 请确保服务器上安装的所有电源模块型号相同。HDM会对电源模块型号匹配性进行检查，如果型号不匹配将提示严重告警错误。
· 电源模块支持热插拔。
· 请勿使用第三方电源模块，否则可能会导致硬件损坏。
· 当电源模块温度超过正常工作温度，电源将自动关闭，当温度恢复到正常范围后，电源将会自动开启。电源模块正常工作温度范围请参见附录中的“电源模块”章节。
1. 安装步骤
(1) 如图6-11所示，拆卸电源模块假面板。
a. 电源模块不防反，请先摆正电源模块，此时电源模块上的风扇位于电源模块左侧。

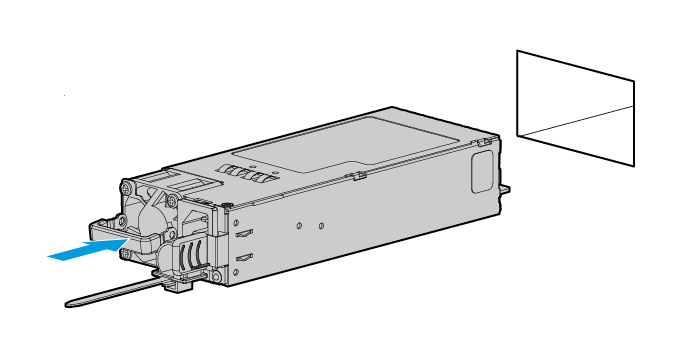

b. 将电源模块安装到服务器。如图6-12所示，将电源模块推入槽位，直到听见咔哒一声。
2. 确认工作
可通过以下方法判断电源模块工作状态，以确保电源模块安装成功。
· 根据电源模块状态指示灯，确认电源模块是否正常工作。指示灯详细信息请参见2.5.2后面板指示灯。
· 登录HDM Web界面，查看电源模块是否正常工作。详细信息请参见HDM联机帮助。
介绍Riser卡的安装位置、Riser卡与PCIe卡的适配关系，以及安装Riser卡和PCIe卡的详细操作步骤。
6.7.1 Riser卡与PCIe卡适配关系
1. PCIe卡尺寸
简称
英文全称
描述
LP卡
Low Profile card
小尺寸卡
FHHL卡
Full Height，Half Length card
全高半长卡
FHFL卡
Full Height，Full Length card
全高全长卡
HHHL卡
Half Height，Half Length card
半高半长卡
HHFL卡
Half Height，Full Length card
半高全长卡
2. Riser卡分类
表6-2 Riser卡分类说明
安装位置
Riser卡型号
安装注意事项
从属CPU
PCIe Riser卡插槽1或PCIe Riser卡插槽2
RC-FHHL-2U-G3-1
无松不脱螺钉固定
· PCIe Riser卡插槽1从属CPU 1
· PCIe Riser卡插槽2从属CPU 2
RS-3*FHHL-R4900
无松不脱螺钉固定
RC-GPU/FHHL-2U-G3-1
松不脱螺钉需要固定到整机导风罩
PCIe Riser卡插槽1
RC-2*FHFL-2U-G3
· 松不脱螺钉需要固定到整机导风罩
· 该Riser卡需要与RC-Mezz-Riser-G3 PCIe转接扣卡配合使用。RC-Mezz-Riser-G3 PCIe转接扣卡安装在主板的Mezz存储控制卡插槽，并通过线缆连接到该Riser卡，从而实现将主板上Mezz存储控制卡插槽的x8 PCIe信号传递给Riser卡，使Riser卡能最大提供x32 PCIe信号
PCIe Riser卡插槽3
RC-FHHL-2U-G3-2
无松不脱螺钉固定，需要安装附带的支架
PCIe Riser卡插槽3从属CPU 2
RC-2*LP-2U-G3
松不脱螺钉需要固定到主板，且需要安装附带的支架、假面板
RC-GPU/FHHL-2U-G3-2
松不脱螺钉需要固定到整机导风罩，且需要安装附带的支架
3. Riser卡与PCIe卡适配关系
表6-3 Riser卡与PCIe卡适配关系
Riser卡型号
Riser卡上的插槽
插槽描述
插槽支持的PCIe卡
插槽供电能力
RC-FHHL-2U-G3-1
2/5
PCIe3.0 x16 (16,8,4,2,1)
FHHL卡
75W
3/6
PCIe3.0 x8 (8,4,2,1)
FHHL卡
75W
RS-3*FHHL-R4900
1/4
PCIe3.0 x16 (8,4,2,1)
FHHL卡
75W
2/5
PCIe3.0 x16 (8,4,2,1)
FHHL卡
75W
3/6
PCIe3.0 x8 (8,4,2,1)
FHHL卡
75W
RC-GPU/FHHL-2U-G3-1
2/5
PCIe3.0 x16 (16,8,4,2,1)
FHFL卡，支持单宽度和双宽度的GPU卡
75W
3/6
PCIe3.0 x8 (8,4,2,1)
FHHL卡
75W
RC-2*FHFL-2U-G3
1
PCIe3.0 x16 (16,8,4,2,1)
FHFL卡，支持单宽度的GPU卡
75W
2
PCIe3.0 x16 (16,8,4,2,1)
FHFL卡，支持单宽度的GPU卡
75W
RC-FHHL-2U-G3-2
7
PCIe3.0 x16 (16,8,4,2,1)
FHHL卡
75W
8
PCIe3.0 x8 (8,4,2,1)
FHHL卡
75W
RC-2*LP-2U-G3
7
PCIe3.0 x16 (16,8,4,2,1)
LP卡
75W
8
PCIe3.0 x8 (8,4,2,1)
LP卡
75W
RC-GPU/FHHL-2U-G3-2
7
PCIe3.0 x16 (16,8,4,2,1)
FHFL卡，支持单宽度和双宽度的GPU卡
75W
8
PCIe3.0 x8 (8,4,2,1)
FHHL卡
75W
¡ PCIe3.0：第三代信号速率；
¡ x8：插槽宽度；
¡ (8,4,2,1)：链路宽度。
· 小尺寸PCIe卡可以插入到大尺寸PCIe卡对应的PCIe插槽，例如：LP卡可以插入到FHFL卡对应的PCIe插槽。
· PCIe插槽最大支持功耗为75W的部件，功耗超过75W的部件，需要另外连接电源线缆。
· PCIe Riser卡插槽在主板的具体位置，请参见2.6.1主板布局；Riser卡上的插槽的具体位置和含义，请参见2.10Riser卡。
RC-FHHL-2U-G3-1和RS-3*FHHL-R4900 Riser卡安装到主板上的PCIe Riser卡插槽1、2的方法完全相同，本文以将RS-3*FHHL-R4900 Riser卡安装到PCIe Riser卡插槽1为例。
(1) 将服务器下电，具体步骤请参见4.2下电。
(2) 拆卸服务器，具体步骤请参见3.6拆卸R4900 G3。
(3) 拆卸机箱盖，具体步骤请参见6.2.1拆卸机箱盖。

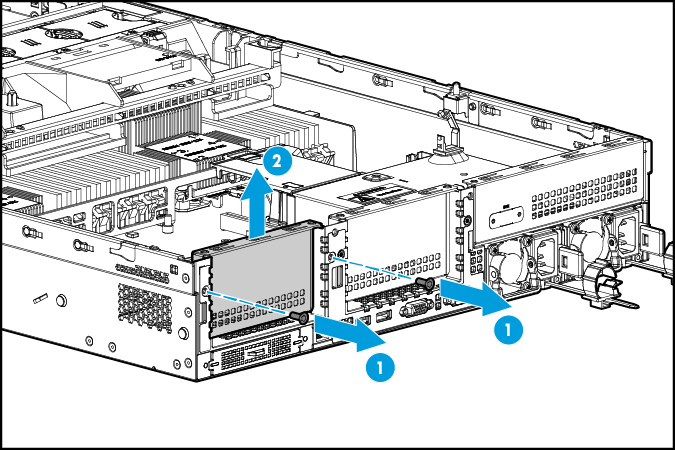

(4) 拆卸PCIe Riser卡插槽1对应的假面板。如图6-13所示，移除假面板的固定螺钉，然后向上提起假面板。
(5) 安装PCIe卡到Riser卡。

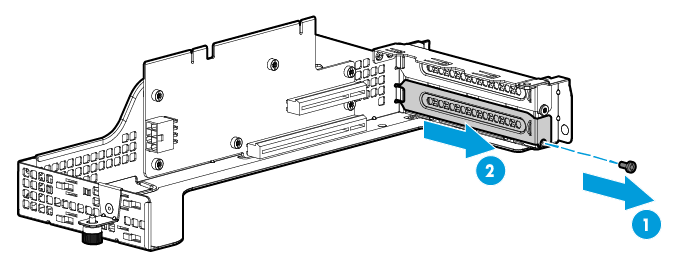

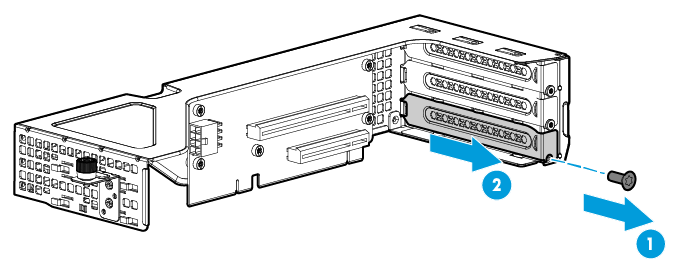

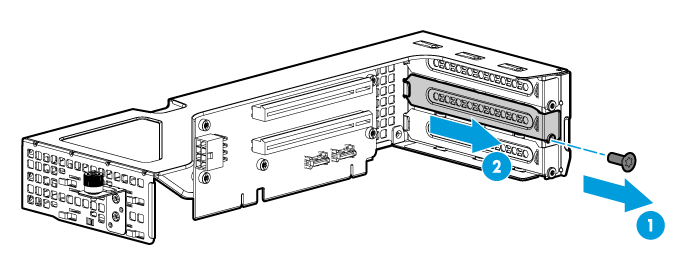

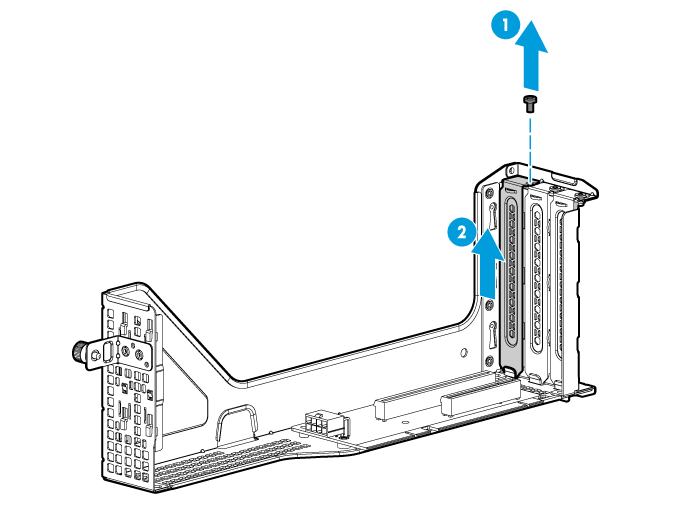

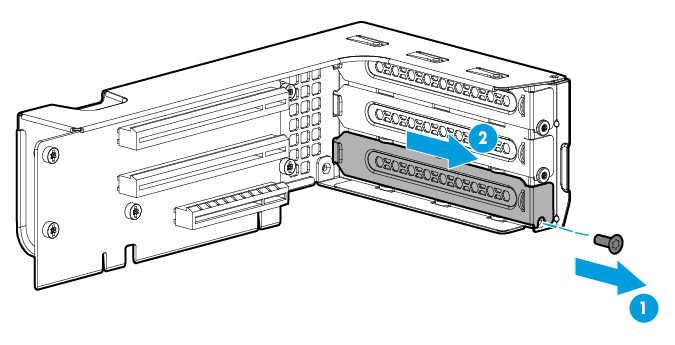

a. 拆卸Riser卡上的PCIe卡假面板。如图6-14所示，移除假面板的固定螺钉，然后拉出假面板。

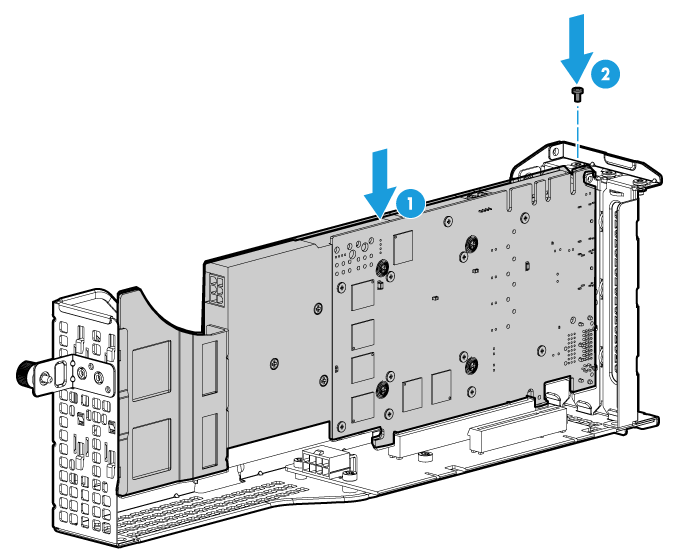

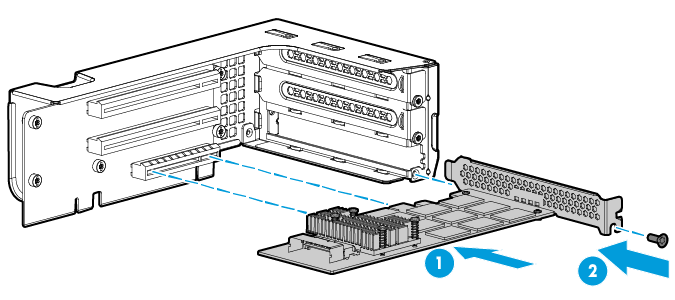

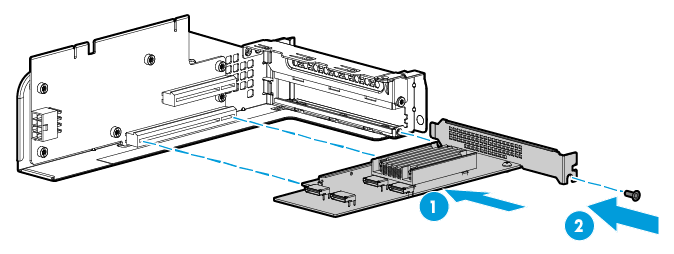

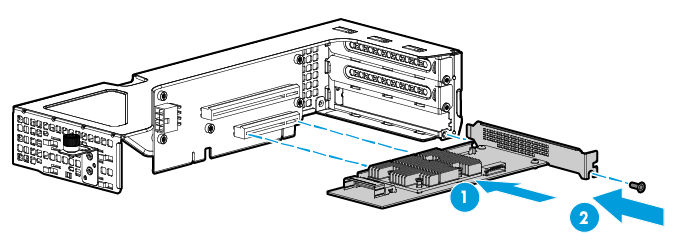

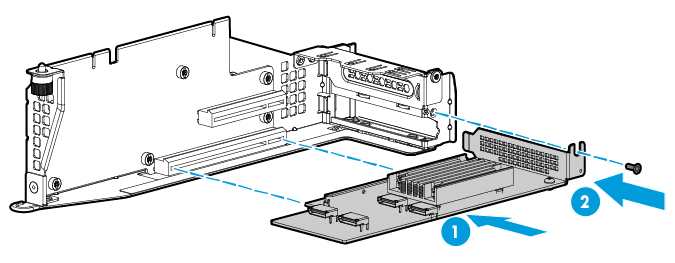

b. 安装PCIe卡到Riser卡。如图6-15所示，沿PCIe插槽插入PCIe卡，并用螺钉固定。
图6-15 安装PCIe卡到RS-3*FHHL-R4900 Riser卡

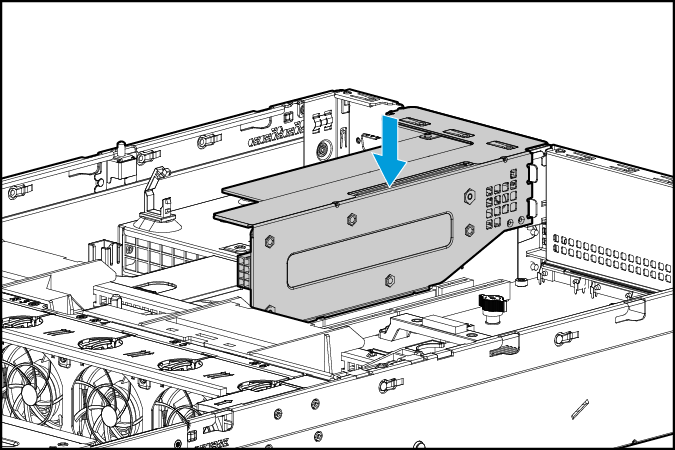

(6) 将带有PCIe卡的Riser卡安装到服务器。如图6-16所示，沿PCIe插槽插入Riser卡。
图6-16 将带有PCIe卡的RS-3*FHHL-R4900 Riser卡安装到服务器
(7) (可选)如有需要，请连接PCIe卡上的所有线缆。
(8) 安装机箱盖，具体步骤请参见6.2.2安装机箱盖。
(9) 安装服务器，具体步骤请参见3.4.2安装R4900 G3。
(10) 连接电源线缆，具体步骤请参见3.5.4连接电源线缆。
(11) 将服务器上电，具体步骤请参见4.1上电。
RC-GPU/FHHL-2U-G3-1 Riser卡安装到主板上的PCIe Riser卡插槽1、2的方法完全相同，本文以安装到PCIe Riser卡插槽2为例。
(1) 将服务器下电，具体步骤请参见4.2下电。
(2) 拆卸服务器，具体步骤请参见3.6拆卸R4900 G3。
(3) 拆卸机箱盖，具体步骤请参见6.2.1拆卸机箱盖。

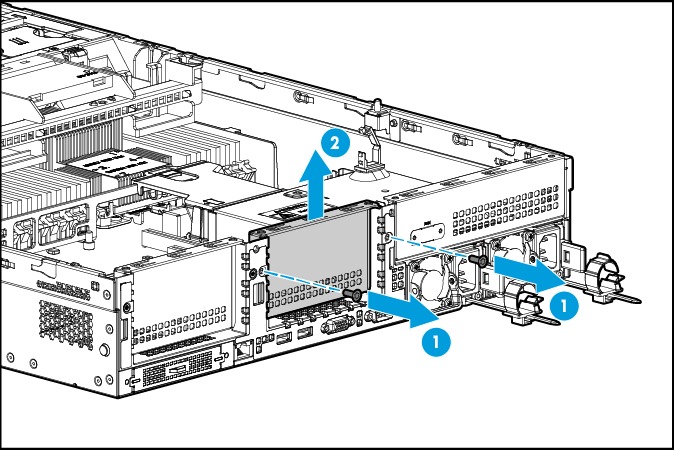

(4) 拆卸PCIe Riser卡插槽2对应的假面板。如图6-17所示，移除假面板的固定螺钉，然后向上提起假面板。
(5) 安装PCIe卡到Riser卡。
a. 拆卸Riser卡上的PCIe卡假面板。如图6-18所示，移除假面板的固定螺钉，然后拉出假面板。
b. 安装PCIe卡到Riser卡。如图6-19所示，沿PCIe插槽插入PCIe卡，并用螺钉固定。
图6-19 安装PCIe卡到RC-GPU/FHHL-2U-G3-1 Riser卡

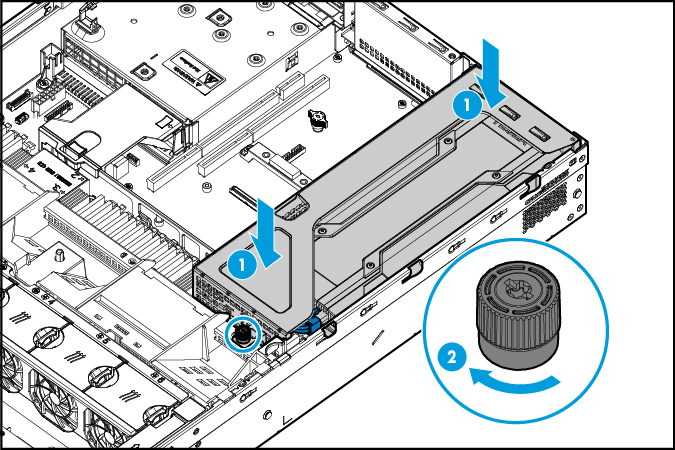

(6) 将带有PCIe卡的Riser卡安装到服务器。如图6-20所示，沿PCIe插槽插入Riser卡，并将松不脱螺钉固定到整机导风罩。
图6-20 将带有PCIe卡的RC-GPU/FHHL-2U-G3-1 Riser卡安装到服务器
(7) (可选)如有需要，请连接PCIe卡上的所有线缆。
(8) 安装机箱盖，具体步骤请参见6.2.2安装机箱盖。
(9) 安装服务器，具体步骤请参见3.4.2安装R4900 G3。
(10) 连接电源线缆，具体步骤请参见3.5.4连接电源线缆。
(11) 将服务器上电，具体步骤请参见4.1上电。
RC-2*FHFL-2U-G3 Riser卡仅支持安装到主板上的PCIe Riser卡插槽1。
(1) 将服务器下电，具体步骤请参见4.2下电。
(2) 拆卸服务器，具体步骤请参见3.6拆卸R4900 G3。
(3) 拆卸机箱盖，具体步骤请参见6.2.1拆卸机箱盖。
(4) 安装RC-Mezz-Riser-G3 PCIe转接扣卡。如图6-21所示，使PCIe转接扣卡上的定位孔对准主板上的定位销，向下插入PCIe转接扣卡，然后拧紧PCIe转接扣卡上的松不脱螺钉。

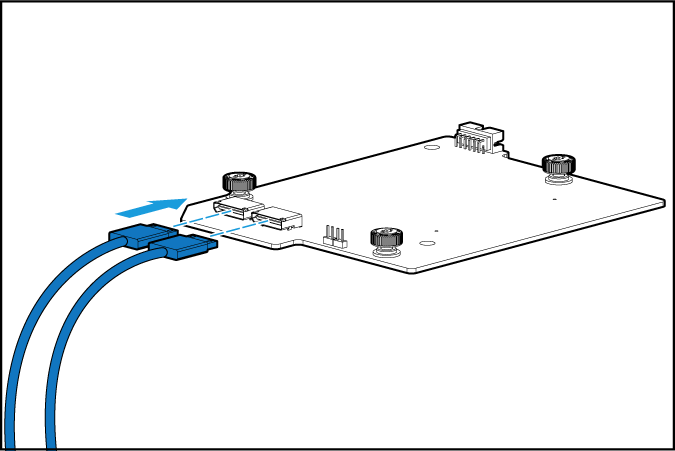

(5) 连接两根PCIe信号线缆到RC-Mezz-Riser-G3 PCIe转接扣卡。如图6-22所示，将PCIe信号线缆一端插入到RC-Mezz-Riser-G3 PCIe转接扣卡。
图6-22 连接PCIe信号线缆到RC-Mezz-Riser-G3 PCIe转接扣卡
(6) 拆卸PCIe Riser卡插槽1对应的假面板。如图6-13所示，移除假面板的固定螺钉，然后向上提起假面板。
图6-23 拆卸PCIe Riser卡插槽1对应的假面板
(7) 安装PCIe卡到Riser卡。

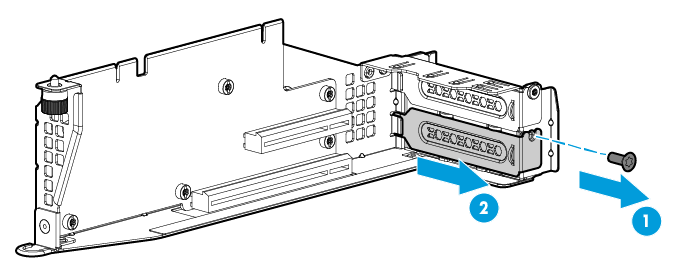

a. 拆卸Riser卡上的PCIe卡假面板。如图6-14所示，移除假面板的固定螺钉，然后拉出假面板。
图6-24 拆卸RC-2*FHFL-2U-G3 Riser卡上的PCIe卡假面板
b. 安装PCIe卡到Riser卡。如图6-15所示，沿PCIe插槽插入PCIe卡，并用螺钉固定。
图6-25 安装PCIe卡到RC-2*FHFL-2U-G3 Riser卡

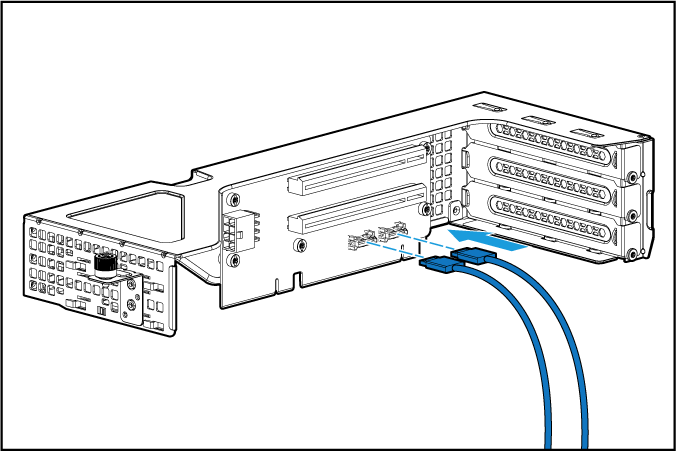

(8) 连接两根PCIe信号线缆到Riser卡。如图6-26所示，将PCIe信号线缆另一端插入到Riser卡上的数据接口。
为清晰展示PCIe信号线缆的连接，图6-26中PCIe卡未体现。
(9) 将带有PCIe卡的Riser卡安装到主板的PCIe Riser卡插槽1，具体方法请参见6.7.3安装RC-GPU/FHHL-2U-G3-1 Riser卡和PCIe卡中的步骤(6)。
(10) (可选)如有需要，请连接PCIe卡上的其他线缆。
(11) 安装机箱盖，具体步骤请参见6.2.2安装机箱盖。
(12) 安装服务器，具体步骤请参见3.4.2安装R4900 G3。
(13) 连接电源线缆，具体步骤请参见3.5.4连接电源线缆。
(14) 将服务器上电，具体步骤请参见4.1上电。
(1) 将服务器下电，具体步骤请参见4.2下电。
(2) 拆卸服务器，具体步骤请参见3.6拆卸R4900 G3。
(3) 拆卸机箱盖，具体步骤请参见6.2.1拆卸机箱盖。

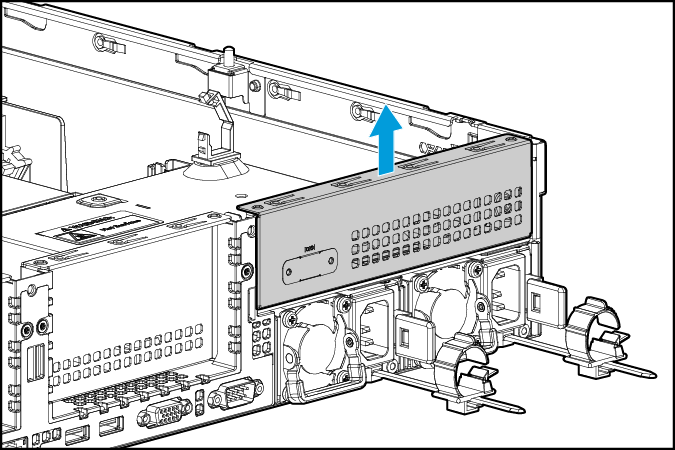

(4) 拆卸电源模块上方的假面板。如图6-27所示，将假面板向上提起。
(5) 安装PCIe卡到Riser卡。
a. 拆卸Riser卡上的PCIe卡假面板。如图6-28所示，移除假面板的固定螺钉，然后拉出假面板。

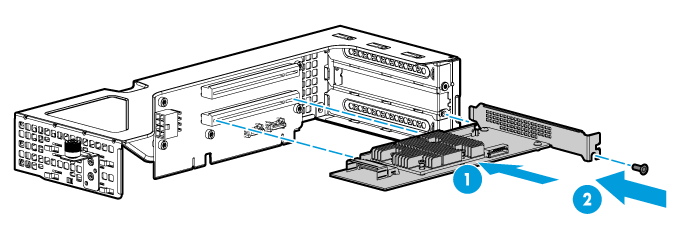

b. 安装PCIe卡到Riser卡。如图6-29所示，沿PCIe插槽插入PCIe卡，并用螺钉固定。
图6-29 安装PCIe卡到RC-FHHL-2U-G3-2 Riser卡

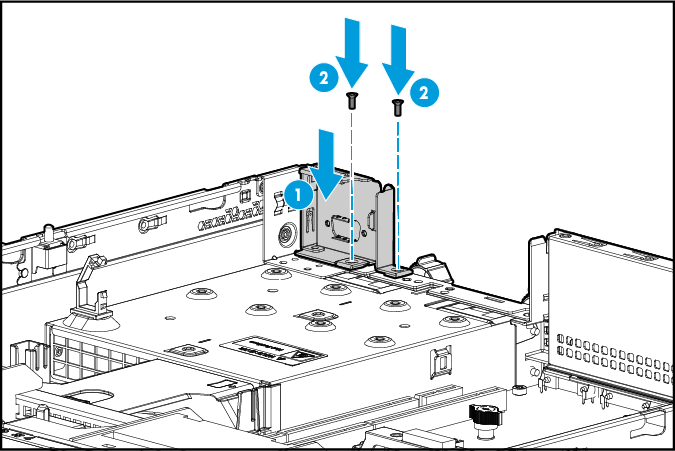

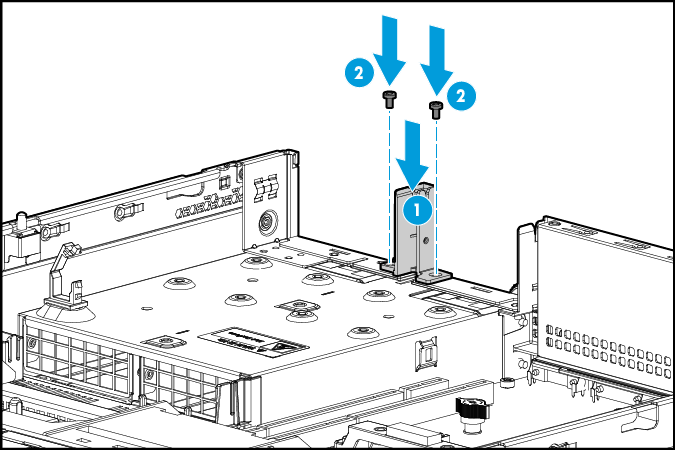

(6) 安装支架。如图6-30所示，将支架放置到槽位，并用螺钉固定。

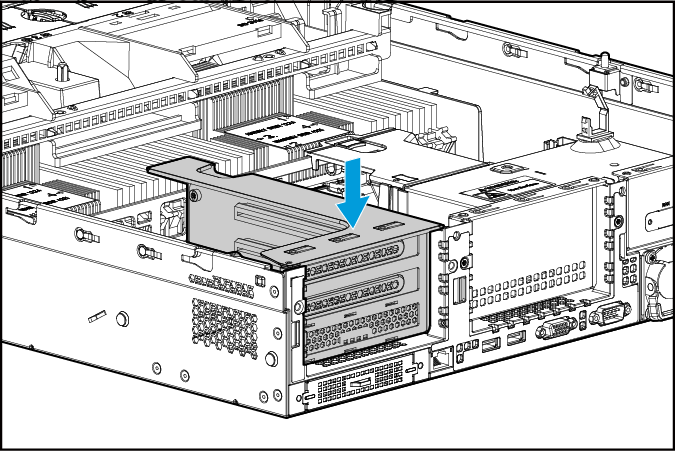

(7) 将带有PCIe卡的Riser卡安装到服务器。如图6-31所示，沿PCIe插槽插入Riser卡。
图6-31 将带有PCIe卡的RC-FHHL-2U-G3-2 Riser卡安装到服务器
(8) (可选)如有需要，请连接PCIe卡上的所有线缆。
(9) 安装机箱盖，具体步骤请参见6.2.2安装机箱盖。
(10) 安装服务器，具体步骤请参见3.4.2安装R4900 G3。
(11) 连接电源线缆，具体步骤请参见3.5.4连接电源线缆。
(12) 将服务器上电，具体步骤请参见4.1上电。
(1) 将服务器下电，具体步骤请参见4.2下电。
(2) 拆卸服务器，具体步骤请参见3.6拆卸R4900 G3。
(3) 拆卸机箱盖，具体步骤请参见6.2.1拆卸机箱盖。
(4) 如图6-27所示，拆卸电源模块上方的假面板。
(5) 为方便安装RC-2*LP-2U-G3 Riser卡，请先拆卸电源导风罩，具体步骤请参见7.6.3 1.拆卸电源导风罩。
(6) 安装PCIe卡到Riser卡。
a. 拆卸Riser卡上的PCIe卡假面板。如图6-32所示，移除假面板的固定螺钉，然后拉出假面板。
b. 安装PCIe卡到Riser卡。如图6-33所示，沿PCIe插槽插入PCIe卡，并用螺钉固定。
图6-33 安装PCIe卡到RC-2*LP-2U-G3 Riser卡
(7) 安装支架。如图6-34所示，将支架安装到后面板，并用螺钉固定。

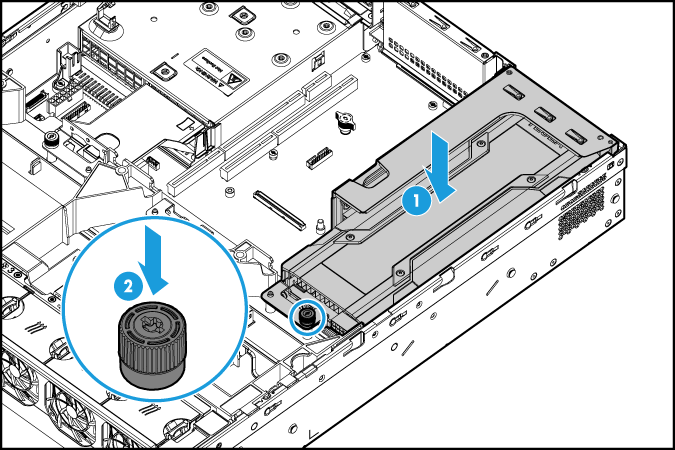

(8) 将带有PCIe卡的Riser卡安装到服务器。如图6-35所示，沿PCIe插槽插入Riser卡，并将松不脱螺钉固定到主板。
图6-35 将带有PCIe卡的RC-2*LP-2U-G3 Riser卡安装到服务器

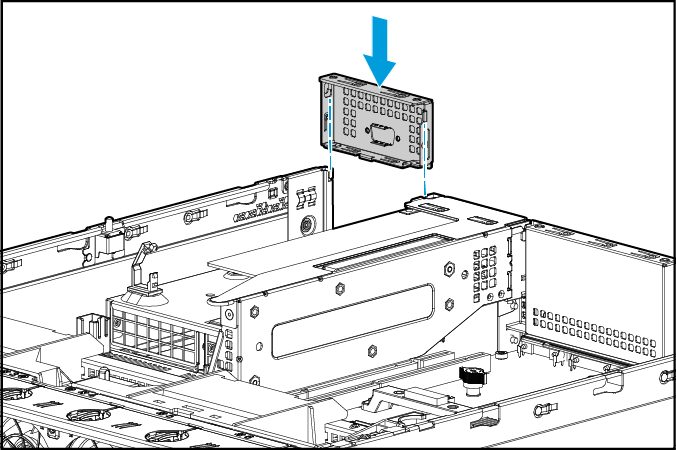

(9) 如图6-36所示，将假面板安装到机箱。
(10) 请重新安装电源导风罩，具体步骤请参见7.6.2 2.安装整机导风罩。
(11) (可选)如有需要，请连接PCIe卡上的所有线缆。
(12) 安装机箱盖，具体步骤请参见6.2.2安装机箱盖。
(13) 安装服务器，具体步骤请参见3.4.2安装R4900 G3。
(14) 连接电源线缆，具体步骤请参见3.5.4连接电源线缆。
(15) 将服务器上电，具体步骤请参见4.1上电。
(1) 将服务器下电，具体步骤请参见4.2下电。
(2) 拆卸服务器，具体步骤请参见3.6拆卸R4900 G3。
(3) 拆卸机箱盖，具体步骤请参见6.2.1拆卸机箱盖。
(4) 如图6-27所示，拆卸电源模块上方的假面板。
(5) 安装PCIe卡到Riser卡。
a. 拆卸Riser卡上的PCIe卡假面板。如图6-37所示，移除假面板的固定螺钉，然后拉出假面板。
b. 安装PCIe卡到Riser卡。如图6-38所示，沿PCIe插槽插入PCIe卡，并用螺钉固定。
图6-38 安装PCIe卡到RC-GPU/FHHL-2U-G3-2 Riser卡
(6) 如图6-30所示，安装支架。
(7) 将带有PCIe卡的Riser卡安装到服务器。如图6-39所示，沿PCIe插槽插入Riser卡，并将松不脱螺钉固定到整机导风罩。
图6-39 将带有PCIe卡的RC-GPU/FHHL-2U-G3-2 Riser卡安装到服务器
(8) (可选)如有需要，请连接PCIe卡上的所有线缆。
(9) 安装机箱盖，具体步骤请参见6.2.2安装机箱盖。
(10) 安装服务器，具体步骤请参见3.4.2安装R4900 G3。
(11) 连接电源线缆，具体步骤请参见3.5.4连接电源线缆。
(12) 将服务器上电，具体步骤请参见4.1上电。
介绍存储控制卡及其掉电保护模块的安装准则和详细安装步骤。
根据存储控制卡在服务器中的安装位置，将其分为三类：
· 板载软RAID：服务器缺省自带，内嵌在主板上，无需安装。
· Mezz存储控制卡：直接安装到主板的Mezz存储控制卡插槽。
· 标准存储控制卡：通过Riser卡转接，安装到主板的PCIe插槽。
服务器支持的存储控制卡如表6-4所示。
类型
存储控制卡型号
安装位置
支持的硬盘类型
是否支持掉电保护功能
安装方法
板载软RAID
RSTe板载软RAID
内嵌在主板上，无需用户安装
SATA HDD/SSD
不支持
不涉及
Mezz存储控制卡
HBA-H460-M1
主板的Mezz存储控制卡插槽
SAS/SATA HDD/SSD
不支持
HBA-1000-M2-1
RAID-P430-M1
主板的Mezz存储控制卡插槽
SAS/SATA HDD/SSD
支持，需选配Flash-PMC-G2掉电保护模块
RAID-P430-M2
RAID-P460-M4
主板的Mezz存储控制卡插槽
SAS/SATA HDD/SSD
支持，需选配BAT-PMC-G3掉电保护模块
标准存储控制卡
RAID-LSI-9361-8i(1G)-A1和RAID-LSI-9361-8i(1G)-A1-X
通过Riser卡安装到主板的PCIe插槽
SAS/SATA HDD/SSD
支持，需选配Flash-LSI-G2掉电保护模块
RAID-LSI-9361-8i(2G)-1和RAID-LSI-9361-8i(2G)-1-X
RAID-LSI-9460-8i(2G)
通过Riser卡安装到主板的PCIe插槽
SAS/SATA HDD/SSD
支持，需选配BAT-LSI-G3掉电保护模块
RAID-LSI-9460-8i(4G)
RAID-P460-B4
通过Riser卡安装到主板的PCIe插槽
SAS/SATA HDD/SSD
支持，需选配BAT-PMC-G3掉电保护模块
HBA-LSI-9440-8i
通过Riser卡安装到主板的PCIe插槽
SAS/SATA HDD/SSD
不支持
HBA-LSI-9300-8i-A1和HBA-LSI-9300-8i-A1-X
· 支持掉电保护的存储控制卡必须与对应的掉电保护模块配合使用，两者均不支持与第三方或同一厂家其他型号的掉电保护模块或存储控制卡配合。
· Mezz存储控制卡插槽在主板的具体位置请参见2.6.1主板布局。
2. 掉电保护模块
掉电保护模块是一个总称。掉电保护模块型号不同，包含的部件也不同，具体如表6-5所示。
掉电保护模块型号
说明
Flash-PMC-G2
包含Flash卡和超级电容
Flash-LSI-G2
包含Flash卡和超级电容
BAT-PMC-G3
仅包含超级电容，Flash卡内嵌在与此掉电保护模块配合使用的RAID-P460-M4、RAID-P460-B4 存储控制卡中。
BAT-LSI-G3
仅包含超级电容，Flash卡内嵌在与此掉电保护模块配合使用的RAID-LSI-9460-8i(2G)、RAID-LSI-9460-8i(4G) 存储控制卡中。
配置掉电保护模块后，当服务器系统意外掉电时，超级电容可为Flash卡供电20秒以上，在此期间，缓存数据会从存储控制卡的DDR存储器传输到Flash卡中。由于Flash卡是非易失性存储介质，故可实现缓存数据的永久保存或者保存到服务器系统上电，存储控制卡检索到这些数据为止。
安装超级电容后，可能会出现电量不足，此时无需采取任何措施，服务器上电后，内部电路会自动为超级电容充电并启用超级电容。关于超级电容的状态，通过BIOS可以查看。
存储控制卡支持的硬盘配置、以及存储控制卡的具体安装位置请参见2.7.1硬盘配置。
6.8.3 安装Mezz存储控制卡及其掉电保护模块
1. 安装步骤
(1) 将服务器下电，具体步骤请参见4.2下电。
(3) 拆卸机箱盖，具体步骤请参见6.2.1拆卸机箱盖。
(4) 拆卸导风罩，具体步骤请参见7.6.2 1.拆卸整机导风罩。
(5) 拆卸风扇笼，具体步骤请参见7.20.2 1.拆卸风扇笼。
(6) (可选)为方便安装Mezz存储控制卡，如果PCIe Riser卡插槽1、2上已安装Riser卡，请拆卸，具体步骤请参见7.7.2更换Riser卡和PCIe卡。

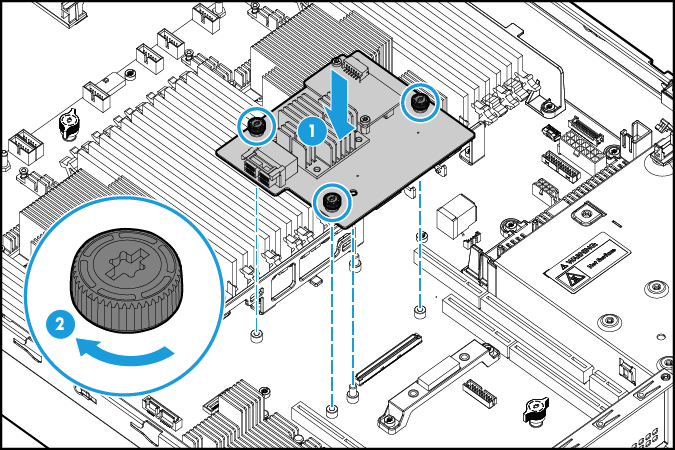

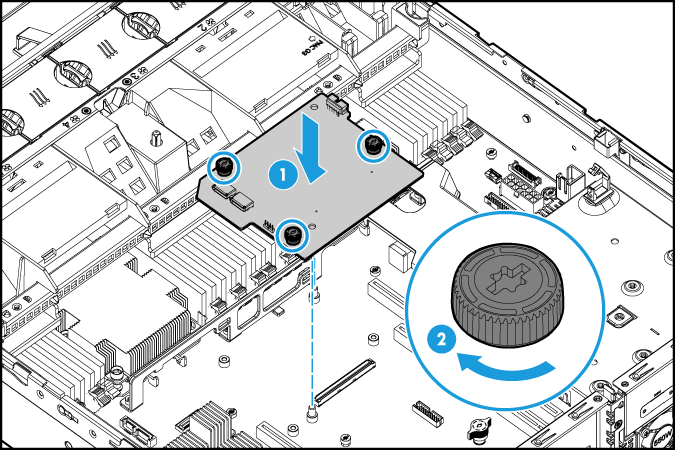

(7) 安装Mezz存储控制卡。如图6-40所示，使控制卡上的定位孔对准主板上的定位销，向下插入控制卡，然后拧紧控制卡上的松不脱螺钉。
图6-40 安装Mezz存储控制卡
(8) (可选)安装掉电保护模块。对于支持掉电保护功能的Mezz存储控制卡，如RAID-P430-M1，如果用户选配了掉电保护模块且掉电保护模块带有Flash卡，请将Flash卡安装到Mezz存储控制卡、将超级电容安装到机箱。

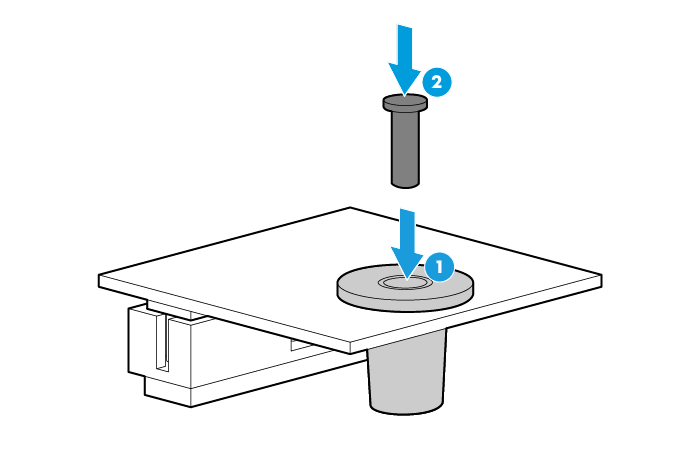

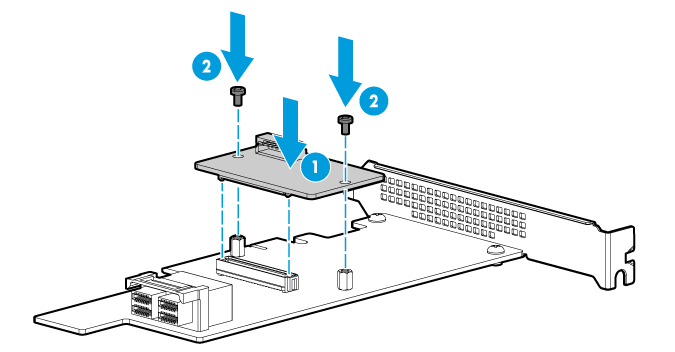

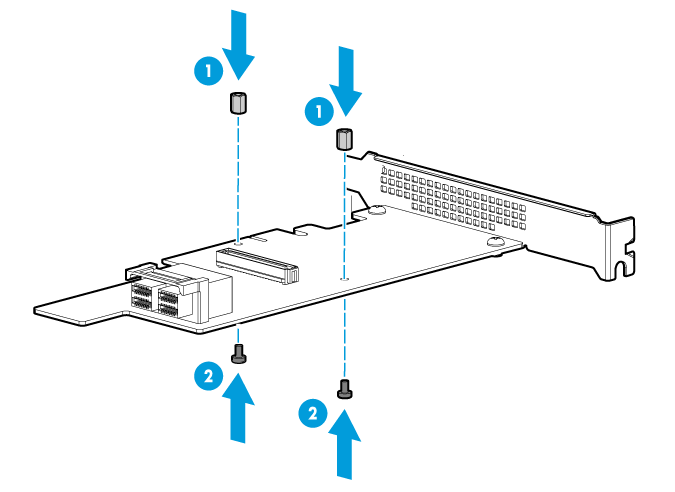

a. 安装Flash卡到Mezz存储控制卡。如图6-41所示，将随掉电保护模块附带的螺柱安装到控制卡；然后如图6-42所示，使Flash卡上的2个螺孔对准控制卡上的2个螺柱，向下插入Flash卡，并用螺钉固定Flash卡。

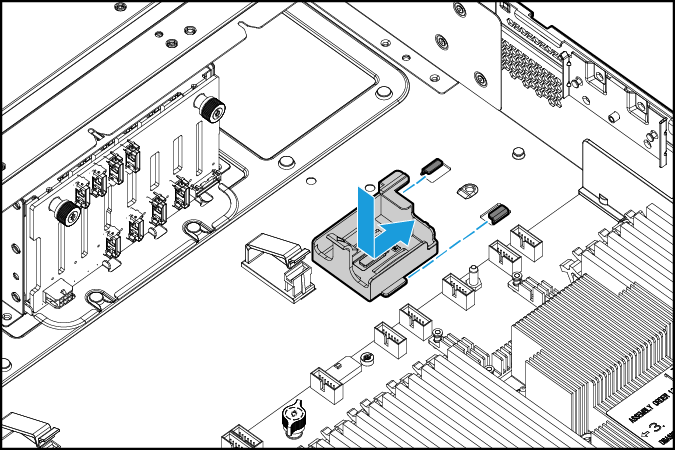

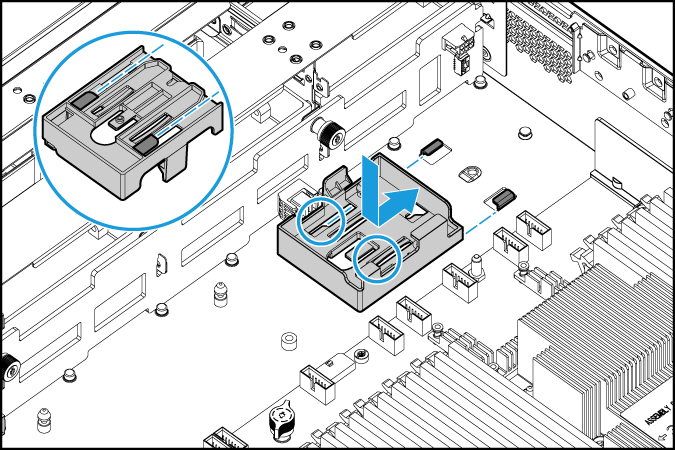

b. 安装超级电容固定座到机箱。如图6-43所示，将固定座水平向下放入机箱，并沿箭头方向推入机箱底部的卡槽，直到听见咔哒一声，固定座安装成功。

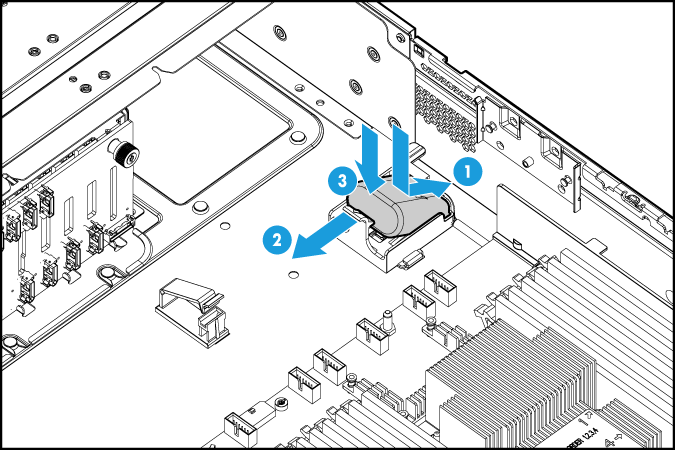

c. 安装超级电容到固定座。如图6-44中①所示，斜置电容，将电容一端与固定座一端对齐，放入固定座；再如图6-44中②和③所示，向外掰开固定座上的卡扣，同时将电容另一端放入固定座，通过卡扣将电容固定。

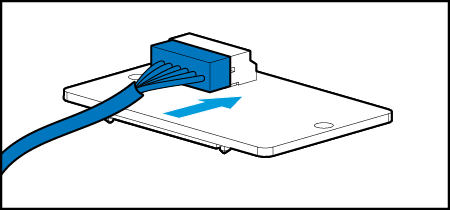

d. 连接超级电容线缆到Mezz存储控制卡或Mezz存储控制卡上的Flash卡，具体方法请参见8.2连接存储控制卡的掉电保护模块线缆。
(9) 连接Mezz存储控制卡与硬盘背板/硬盘扩展板之间的数据线缆，具体方法请参见8.1连接硬盘线缆。
(10) (可选)如果PCIe Riser卡插槽1、2上已拆卸Riser卡，请安装，具体步骤请参见7.7.2更换Riser卡和PCIe卡。
(11) 安装风扇笼，具体步骤请参见7.20.2 2.安装风扇笼。
(12) 安装导风罩，具体步骤请参见7.6.2 2.安装整机导风罩。
(13) 安装机箱盖，具体步骤请参见6.2.2安装机箱盖。
(14) 安装服务器，具体步骤请参见3.4.2安装R4900 G3。
(15) 连接电源线缆，具体步骤请参见3.5.4连接电源线缆。
(16) 将服务器上电，具体步骤请参见4.1上电。
2. 确认工作
登录HDM Web界面，查看Mezz存储控制卡、Flash卡和超级电容状态是否正常。具体操作请参见HDM联机帮助。
6.8.4 安装标准存储控制卡及其掉电保护模块
1. 安装步骤
(1) 将服务器下电，具体步骤请参见4.2下电。
(2) 拆卸服务器，具体步骤请参见3.6拆卸R4900 G3。
(3) 拆卸机箱盖，具体步骤请参见6.2.1拆卸机箱盖。
(4) 拆卸导风罩，具体步骤请参见7.6.2 1.拆卸整机导风罩。
(5) 拆卸风扇笼，具体步骤请参见7.20.2 1.拆卸风扇笼。
(6) (可选)安装Flash卡到标准存储控制卡。如果用户选配了掉电保护模块且掉电保护模块带有Flash卡，请先安装Flash卡到标准存储控制卡。
a. 安装Flash卡到标准存储控制卡。如图6-45所示，将随掉电保护模块附带的螺柱安装到控制卡；然后如图6-46所示，对准控制卡上的插槽，向下缓缓用力插入Flash卡，并用螺钉固定。
b. 连接Flash卡的线缆。如图6-47所示，将随掉电保护模块附带的延长线(编码0404A0SV)一端连接到Flash卡。
(7) 通过Riser卡将标准存储控制卡安装到服务器，具体步骤请参见6.7安装Riser卡和PCIe卡。
(8) (可选)如果用户选配了掉电保护模块，请安装掉电保护模块中的超级电容，并连接超级电容与Flash卡之间的线缆。
a. 安装超级电容固定座到机箱。如图6-48所示，将固定座水平向下放入机箱，再将固定座底部2个导向的侧面沿机箱上的卡槽推入，直到听见咔哒一声，固定座安装成功。
b. 安装超级电容到固定座，具体步骤请参见6.8.3安装Mezz存储控制卡及其掉电保护模块中的步骤(8)c。需要注意的是，如果前部硬盘背板上的电源线缆阻碍用户安装超级电容，请先拆卸线缆，待安装完成后，重新连接电源线缆即可。
c. 连接超级电容与Flash卡之间的线缆，具体方法请参见8.2连接存储控制卡的掉电保护模块线缆。
(10) 安装风扇笼，具体步骤请参见7.20.2 2.安装风扇笼。
(11) 安装导风罩，具体步骤请参见7.6.2 2.安装整机导风罩。
(12) 安装机箱盖，具体步骤请参见6.2.2安装机箱盖。
(13) 安装服务器，具体步骤请参见3.4.2安装R4900 G3。
(14) 连接电源线缆，具体步骤请参见3.5.4连接电源线缆。
(15) 将服务器上电，具体步骤请参见4.1上电。
2. 确认工作
登录HDM Web界面，查看标准存储控制卡、Flash卡和超级电容状态是否正常。具体操作请参见HDM联机帮助。
介绍GPU卡的型号、安装准则和详细安装步骤。
服务器支持的GPU卡如表6-6所示。
GPU卡分类
GPU卡型号
GPU卡尺寸
电源线缆数量
电源线缆连接方法
不带电源线缆
GPU-M4-1
LP，单宽度
无
-
GPU-P4和GPU-P4-X
LP，单宽度
GPU-M2000
FHHL，单宽度
带电源线缆
GPU-M4000-1和GPU-M4000-1-X
FH3/4FL，单宽度
1根
从GPU卡的电源接口连接到Riser卡的电源接口，如图8-35所示。
GPU-K80-1
FH3/4FL，双宽度
GPU-M60-1和GPU-M60-1-X
FH3/4FL，双宽度
GPU-P40和GPU-P40-X
FH3/4FL，双宽度
GPU-M10和GPU-M10-X
FH3/4FL，双宽度
GPU-P100
FH3/4FL，双宽度
GPU卡必须与Riser卡配合使用，才能安装到服务器，适配关系如表6-7所示。
表6-7 GPU卡与Riser卡的适配关系
Riser卡安装位置
Riser卡型号
Riser卡上的插槽
插槽支持的GPU卡
GPU卡安装方法
PCIe Riser卡插槽1或PCIe Riser卡插槽2
RC-GPU/FHHL-2U-G3-1
2/5
· GPU-M4-1
· GPU-M4000-1和GPU-M4000-1-X
· GPU-K80-1
· GPU-M60-1和GPU-M60-1-X
· GPU-P4和GPU-P4-X
· GPU-M2000
· GPU-P40和GPU-P40-X
· GPU-M10和GPU-M10-X
¡ GPU-M4-1
¡ GPU-P4和GPU-P4-X
¡ GPU-M2000
¡ GPU-M4000-1和GPU-M4000-1-X
¡ GPU-K80-1
¡ GPU-M60-1和GPU-M60-1-X
¡ GPU-P40和GPU-P40-X
¡ GPU-M10和GPU-M10-X
¡ GPU-P100
3/6
不支持
PCIe Riser卡插槽3
RC-GPU/FHHL-2U-G3-2
7
· GPU-M4-1
· GPU-M4000-1和GPU-M4000-1-X
· GPU-K80-1
· GPU-M60-1和GPU-M60-1-X
· GPU-P4和GPU-P4-X
· GPU-M2000
· GPU-P40和GPU-P40-X
· GPU-M10和GPU-M10-X
8
不支持
PCIe Riser卡插槽1
RC-2*FHFL-2U-G3
1
· GPU-M4-1
· GPU-M4000-1和GPU-M4000-1-X
· GPU-P4和GPU-P4-X
· GPU-M2000
2
· GPU-M4-1
· GPU-M4000-1和GPU-M4000-1-X
· GPU-P4和GPU-P4-X
· GPU-M2000
PCIe Riser卡插槽1、PCIe Riser卡插槽2
RC-FHHL-2U-G3-1
2/5
GPU-P100
3/6
不支持
PCIe Riser卡插槽3
RC-FHHL-2U-G3-2
7
GPU-P100
8
不支持
· 当配置一张GPU卡时，建议将该GPU卡安装到Riser卡上的slot 2。
· 当配置两张GPU卡时，建议分别安装到Riser卡上的slot 2和slot 5。
· 当配置三张GPU卡时，建议分别安装到Riser卡上的slot 2、slot 5和slot 7。
· PCIe Riser卡插槽在主板的具体位置，请参见2.6.1主板布局；Riser卡上的插槽的具体位置和含义，请参见2.10Riser卡。
当仅CPU 1在位，且配置以下任意型号GPU卡时，请确保风扇满配，即6个风扇均在位：GPU-M4-1、GPU-K80-1、GPU-M60-1、GPU-M60-1-X、GPU-P4、GPU-P4-X、GPU-P40、GPU-P40-X、GPU-M10、GPU-M10-X、GPU-P100
6.9.3 安装GPU卡(GPU卡不带电源线缆)
将GPU卡安装到主板的PCIe Riser卡插槽1、PCIe Riser卡插槽2和PCIe Riser卡插槽3方法相同，本文以安装到PCIe Riser卡插槽1为例。
1. 安装步骤
(1) 将服务器下电，具体步骤请参见4.2下电。
(2) 拆卸服务器，具体步骤请参见3.6拆卸R4900 G3。
(3) 拆卸机箱盖，具体步骤请参见6.2.1拆卸机箱盖。

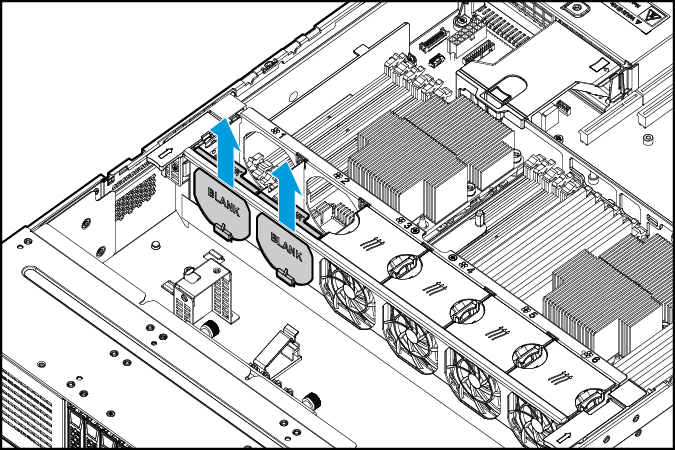

(4) 如图6-13所示，拆卸PCIe Riser卡插槽1对应的假面板。
(5) 安装GPU卡到Riser卡。
a. 拆卸Riser卡上的PCIe卡假面板。如图6-49所示，移除假面板的固定螺钉，然后拉出假面板。
b. 安装GPU卡到Riser卡。如图6-50所示，沿PCIe插槽插入GPU卡，然后用螺钉固定GPU卡。
图6-50 安装GPU卡(不带电源线缆)到Riser卡

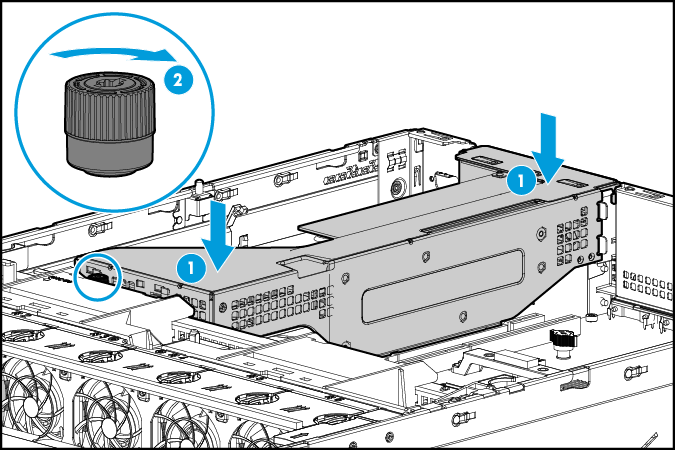

(6) 将带有GPU卡的Riser卡安装到服务器。如图6-51所示，沿PCIe插槽插入Riser卡，并将松不脱螺钉固定到整机导风罩。
图6-51 将带有GPU卡的Riser卡安装到服务器
(7) (可选)如果安装的GPU卡后部涉及连线，请连接。
(8) 安装机箱盖，具体步骤请参见6.2.2安装机箱盖。
(9) 安装服务器，具体步骤请参见3.4.2安装R4900 G3。
(10) 连接电源线缆，具体步骤请参见3.5.4连接电源线缆。
(11) 将服务器上电，具体步骤请参见4.1上电。
2. 确认工作
登录HDM Web界面，查看GPU卡状态是否正常。具体操作请参见HDM联机帮助。
6.9.4 安装GPU卡(GPU卡带电源线缆)
对于带电源线缆的GPU卡，GPU-P100 GPU卡和其他GPU卡安装方式稍有差异。
· GPU-P100 GPU卡需要配套安装专用导风罩。
· 其他GPU卡需要配套安装普通导风罩。
导风罩的的详细信息，请参见表7-1。
1. 安装步骤(安装GPU-P100 GPU卡)
将GPU卡安装到主板的PCIe Riser卡插槽1、PCIe Riser卡插槽2和PCIe Riser卡插槽3方法相似，本文以安装GPU-P100 GPU卡到主板的PCIe Riser卡插槽1为例。
(1) 将服务器下电，具体步骤请参见4.2下电。
(2) 拆卸服务器，具体步骤请参见3.6拆卸R4900 G3。
(3) 拆卸机箱盖，具体步骤请参见6.2.1拆卸机箱盖。

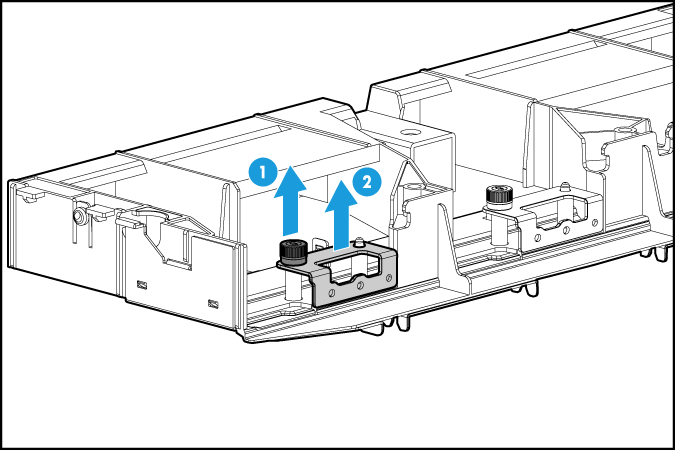

(4) 拆卸专用导风罩上对应槽位的固定片。如图6-53所示，移除固定片的固定螺钉，然后将固定片向上提起。
专用导风罩上有3个固定片。GPU-P100 GPU卡安装到主板的位置不同，需要拆卸的固定片也不同，具体如下：
· 安装到主板的PCIe Riser卡插槽1时，请拆卸图6-53中展示的固定片。
· 安装到主板的PCIe Riser卡插槽2时，请拆卸中间槽位的固定片。
· 安装到主板的PCIe Riser卡插槽3，请拆卸图6-53中右侧槽位的固定片(该固定片此图中未显示)。
(5) 安装固定片安装到GPU卡。如图6-54所示，使固定片上的三个螺孔和GPU卡对应位置的三个螺孔对齐，将固定片紧贴GPU卡，然后用附带的螺钉固定。
(6) 将带有固定片的GPU卡安装到Riser卡，并根据线缆上的标签连接GPU卡电源线缆，具体步骤请参见2.安装步骤(安装其他GPU卡)中的步骤(7)。
(7) 拆卸普通导风罩、与专用导风罩干涉的电源导风罩，并安装专用导风罩，具体步骤请参见7.6更换导风罩。
(8) 将带有固定片和GPU卡的Riser卡安装到服务器。
a. 如图6-13所示，拆卸PCIe Riser卡插槽1对应的假面板。

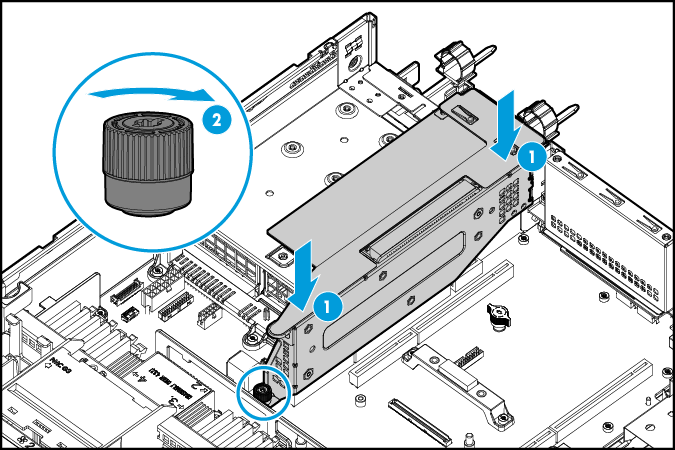

b. 如图6-55所示，使GPU卡固定片上的导向孔对准专用导风罩上的导向销，沿PCIe插槽插入Riser卡，然后将螺钉固定到专用导风罩。
图6-55 将带有GPU卡的Riser卡安装到服务器
为清晰展示Riser卡的安装，图6-55中GPU卡电源线缆未体现。
(9) (可选)如果安装的GPU卡后部涉及连线，请连接。
(10) 安装机箱盖，具体步骤请参见6.2.2安装机箱盖。
(11) 安装服务器，具体步骤请参见3.4.2安装R4900 G3。
(12) 连接电源线缆，具体步骤请参见3.5.4连接电源线缆。
(13) 将服务器上电，具体步骤请参见4.1上电。
将GPU卡安装到主板的PCIe Riser卡插槽1、PCIe Riser卡插槽2和PCIe Riser卡插槽3方法相同，本文以安装GPU-M4000-1 GPU卡到主板的PCIe Riser卡插槽1为例。
(1) 将服务器下电，具体步骤请参见4.2下电。
(2) 拆卸服务器，具体步骤请参见3.6拆卸R4900 G3。
(3) 拆卸机箱盖，具体步骤请参见6.2.1拆卸机箱盖。
(4) 如图6-13所示，拆卸PCIe Riser卡插槽1对应的假面板。
(5) 拆卸Riser卡上的PCIe卡假面板，具体步骤请参见6.9.3安装GPU卡(GPU卡不带电源线缆)中的(5)a。
(6) 安装GPU卡固定片到GPU卡。

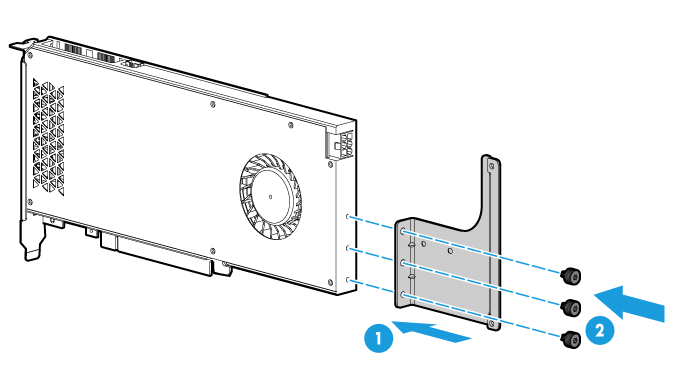

a. 如图6-56中①所示，使GPU卡固定片上的三个螺孔和GPU卡对应位置的三个螺孔对齐，将GPU固定片紧贴GPU卡。
b. 如图6-56中②所示，用螺钉固定GPU卡固定片。

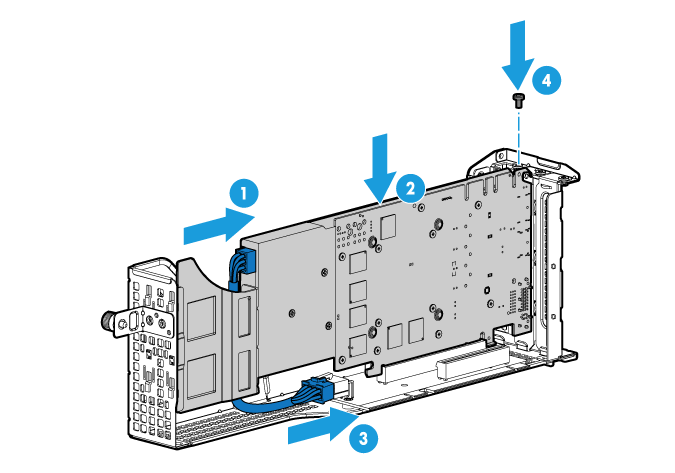

(7) 安装GPU卡到Riser卡，并根据线缆上的标签连接GPU卡电源线缆。
a. 如图6-57中①所示，根据电源线缆上的标签将电源线缆一端连接到GPU卡的电源接口。
b. 如图6-57中②所示，沿PCIe插槽插入GPU卡。
c. 如图6-57中③和④所示，将电源线缆另一端连接到Riser卡的电源接口，然后用螺钉固定GPU卡。
图6-57 安装GPU卡(带电源线缆)到Riser卡
(8) 将带有GPU卡的Riser卡安装到服务器，具体步骤请参见6.9.3安装GPU卡(GPU卡不带电源线缆)中的步骤(6)。
(9) (可选)如果安装的GPU卡后部涉及连线，请连接。
(10) 安装机箱盖，具体步骤请参见6.2.2安装机箱盖。
(11) 安装服务器，具体步骤请参见3.4.2安装R4900 G3。
(12) 连接电源线缆，具体步骤请参见3.5.4连接电源线缆。
(13) 将服务器上电，具体步骤请参见4.1上电。
登录HDM Web界面，查看GPU卡状态是否正常。具体操作请参见HDM联机帮助。
介绍如何安装mLOM网卡和PCIe网卡。
· mLOM网卡仅支持安装到主板的mLOM网卡插槽，mLOM网卡插槽的具体位置请参见2.6.1主板布局。
· PCIe网卡必须与Riser卡配合使用，才能安装到服务器，详细信息请参见6.7.1Riser卡与PCIe卡适配关系。
1. 安装步骤
(1) 将服务器下电，具体步骤请参见4.2下电。
(2) 安装mLOM网卡。

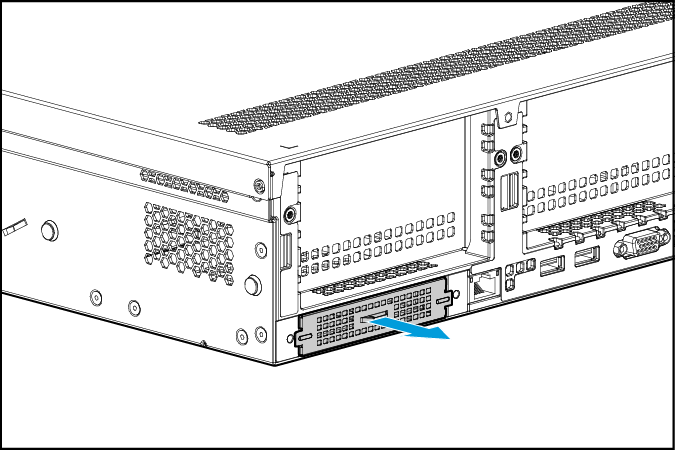

a. 拆卸mLOM网卡假面板。如图6-58所示，使用随服务器发货的螺丝刀，将螺丝刀一端插入mLOM网卡假面板手柄与主体之间的空隙，用力向外拉出假面板。

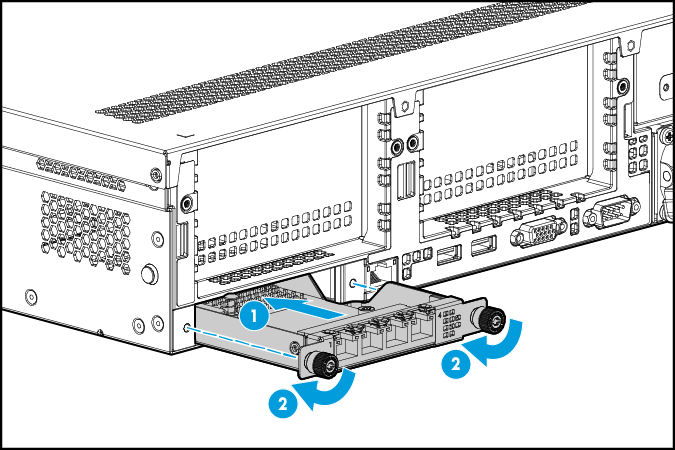

b. 安装mLOM网卡。如图6-59所示，沿mLOM网卡插槽插入mLOM网卡，并拧紧mLOM网卡上的松不脱螺钉。
(3) 连接网线到mLOM网卡。
(4) 连接电源线缆，具体步骤请参见3.5.4连接电源线缆。
(5) 将服务器上电，具体步骤请参见4.1上电。
(6) (可选)mLOM网卡支持NCSI特性，可设置HDM共享网络接口。缺省情况下，mLOM网卡上的Port1接口为HDM共享网络接口。用户可通过HDM Web界面，将其他接口设置为HDM共享网络接口，详细信息请参见HDM联机帮助。需要注意的是，同一时间，仅支持将服务器的一个网口设置为HDM共享网络接口。
2. 确认工作
登录HDM Web界面，查看mLOM网卡状态是否正常。具体操作请参见HDM联机帮助。
1. 安装步骤
(1) 将服务器下电，具体步骤请参见4.2下电。
(2) 拆卸服务器，具体步骤请参见3.6拆卸R4900 G3。
(3) 拆卸机箱盖，具体步骤请参见6.2.1拆卸机箱盖。
(4) 安装PCIe网卡，具体方法请参见6.7安装Riser卡和PCIe卡。
(5) (可选)对于支持NCSI功能的PCIe网卡，如果需要将该网卡上的接口作为HDM共享网络接口使用，请连接NCSI功能线缆到主板的网卡NCSI功能接口。网卡NCSI功能接口的具体位置请参见2.6.1主板布局。NCSI功能线缆的连接方法请参见8.4连接PCIe网卡NCSI功能线缆。
(6) 连接网线到PCIe网卡。
(7) 安装机箱盖，具体步骤请参见6.2.2安装机箱盖。
(8) 安装服务器，具体步骤请参见3.4.2安装R4900 G3。
(9) 连接电源线缆，具体步骤请参见3.5.4连接电源线缆。
(10) 将服务器上电，具体步骤请参见4.1上电。
(11) (可选)对于支持NCSI功能的PCIe网卡，可设置HDM共享网络接口。
缺省情况下，以下接口为HDM共享网络接口。
· 如果已安装mLOM网卡，mLOM网卡上的Port1接口为HDM共享网络接口。
· 如果未安装mLOM网卡，PCIe网卡上的Port1接口为HDM共享网络接口。
用户可通过HDM Web界面，将其他接口设置为HDM共享网络接口，详细信息请参见HDM联机帮助。需要注意的是，同一时间，仅支持将服务器的一个网口设置为HDM共享网络接口。
2. 确认工作
登录HDM Web界面，查看PCIe网卡状态是否正常，具体操作请参见HDM联机帮助。
介绍如何安装SATA M.2 SSD卡。
SATA M.2 SSD卡支持安装到服务器的以下位置。
· 位置一：服务器前部。该方法仅适用于8SFF硬盘机型。需要注意的是，SATA M.2 SSD卡仅支持安装到8SFF硬盘机型的前面板托架1，前面板托架1的具体位置请参见2.4.1前面板组件。具体安装方法请参见6.11.2安装SATA M.2 SSD卡到服务器前部。
· 位置二：服务器后部。SATA M.2 SSD转接卡适配的Riser卡，以及支持的具体安装位置请参见表6-8，具体安装方法请参见6.11.3安装SATA M.2 SSD卡到服务器后部。
Riser卡安装位置
Riser卡型号
Riser卡上的插槽
插槽支持的SATA M.2 SSD卡
PCIe Riser卡插槽1或PCIe Riser卡插槽2
RC-FHHL-2U-G3-1
2/5
SATA M.2 SSD卡
3/6
RS-3*FHHL-R4900
1/4
2/5
3/6
RC-GPU/FHHL-2U-G3-1
2/5
3/6
PCIe Riser卡插槽1
RC-2*FHFL-2U-G3
1
2
· SATA M.2 SSD卡和光驱的安装位置相同，故二者只能任选其一安装。
· 当配置2块SATA M.2 SSD卡时，SATA M.2 SSD卡的数据线缆需要连接到主板的Mini-SAS接口(x8 SATA接口)，此时前部硬盘背板的数据线缆就不能同时连接到该接口。Mini-SAS接口(x8 SATA接口)的具体位置请参见2.6.1主板布局。
· SATA M.2 SSD转接卡最多支持配置2块SATA M.2 SSD卡，2块SATA M.2 SSD卡的安装方法完全相同，本文以安装1块SATA M.2 SSD卡为例。
(1) 将服务器下电，具体步骤请参见4.2下电。
(2) 拆卸服务器，具体步骤请参见3.6拆卸R4900 G3。
(3) 拆卸机箱盖，具体步骤请参见6.2.1拆卸机箱盖。
(4) 拆卸整机导风罩，具体步骤请参见7.6.2 1.拆卸整机导风罩。
(5) 拆卸风扇笼，具体步骤请参见7.20.2 1.拆卸风扇笼。
(6) (可选)如果已安装安全面板，请拆卸，具体步骤请参见7.2.2 1.拆卸安全面板。
(7) 如图6-72所示，拆卸前面板托架1假面板。
(8) 如图6-73所示，拆卸扩展模块中的假面板。
(9) 如图6-74所示，安装扩展模块到托架1。
(10) 安装SATA M.2 SSD卡到服务器。
配置1块SATA M.2 SSD卡时，SATA M.2 SSD卡仅支持安装到图6-60所示槽位。

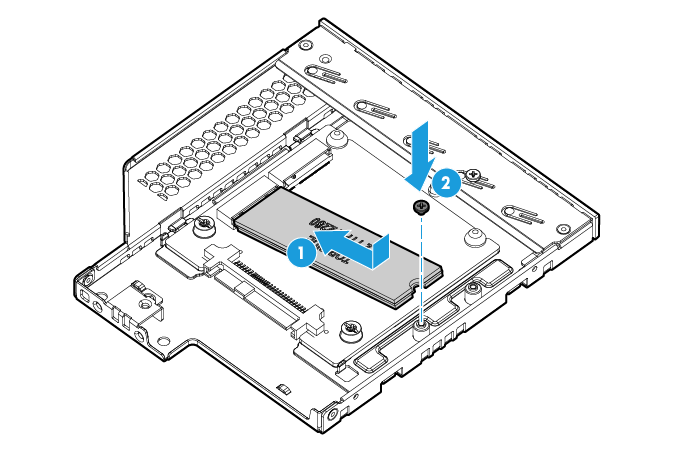

a. 如图6-60中①所示，斜置SATA M.2 SSD卡，然后将SATA M.2 SSD卡一端插入插槽，另一端向下放置；最后如图6-60中②所示，用螺钉固定SATA M.2 SSD卡。

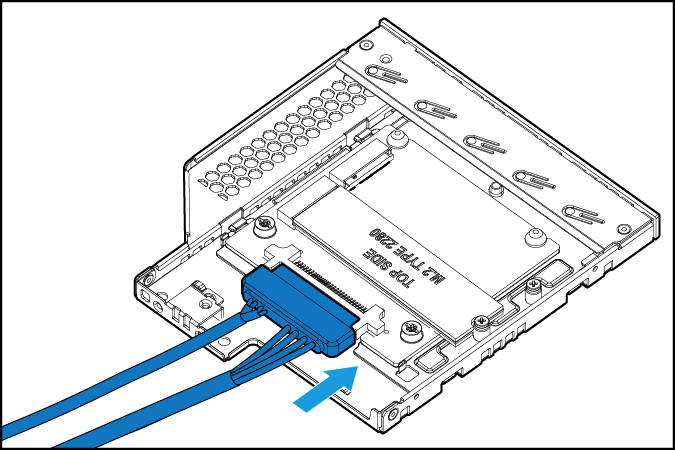

b. 如图6-61所示，将线缆一端连接到SATA M.2 SSD转接卡。
配置的SATA M.2 SSD卡数量不同，使用的SATA M.2 SSD卡线缆也不同，具体如下：
· 仅配置1块SATA M.2 SSD卡时，请使用编码为0404A0ST的SATA M.2 SSD卡线缆。
· 配置2块SATA M.2 SSD卡时，请使用编码为0404A0TH的SATA M.2 SSD卡线缆。
图6-61 连接线缆一端到SATA M.2 SSD转接卡
c. 安装带有SATA M.2 SSD卡的SATA M.2 SSD转接卡。SATA M.2 SSD转接卡与光驱的安装方法相同，具体步骤请参见6.16安装光驱中的步骤(10)。
d. 连接SATA M.2 SSD卡的线缆到主板，具体方法请参见8.5连接SATA M.2 SSD卡线缆。
SATA M.2 SSD卡线缆自带硬盘背板电源线缆，当配置前部16SFF SAS/SATA或8SFF SAS/SATA+8SFF NVMe硬盘时，连接SATA M.2 SSD卡线缆之前，请先拆卸托架3硬盘背板电源线缆。
(11) (可选)如果已拆卸安全面板，请安装，具体步骤请参见6.3安装安全面板。
(12) 安装风扇笼，具体步骤请参见7.20.2 2.安装风扇笼。
(13) 安装整机导风罩，具体步骤请参见7.6.2 2.安装整机导风罩。
(14) 安装机箱盖，具体步骤请参见6.2.2安装机箱盖。
(15) 安装服务器，具体步骤请参见3.4.2安装R4900 G3。
(16) 连接电源线缆，具体步骤请参见3.5.4连接电源线缆。
(17) 将服务器上电，具体步骤请参见4.1上电。
(1) 将服务器下电，具体步骤请参见4.2下电。
(2) 拆卸服务器，具体步骤请参见3.6拆卸R4900 G3。
(3) 拆卸机箱盖，具体步骤请参见6.2.1拆卸机箱盖。
(4) 安装SATA M.2 SSD卡到SATA M.2 SSD转接卡，并连接线缆到SATA M.2 SSD转接卡。

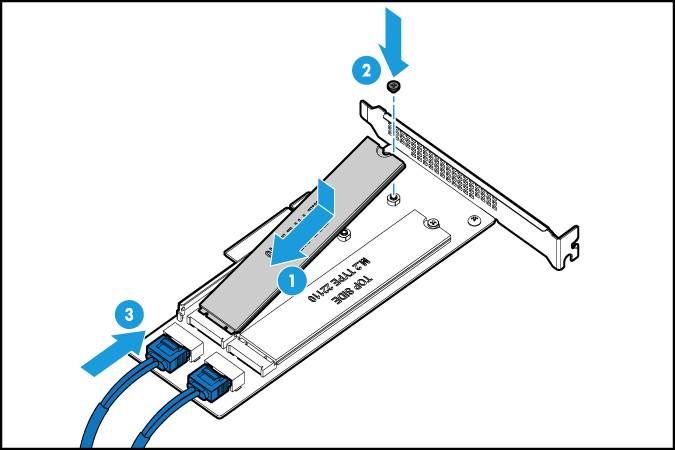

a. 安装SATA M.2 SSD卡到SATA M.2 SSD转接卡。如图6-62中①所示，斜置SATA M.2 SSD卡，然后将SATA M.2 SSD卡一端插入插槽，另一端向下放置；然后如图6-62中②所示，用螺钉固定SATA M.2 SSD卡。
b. 如图6-62中③所示，连接SATA M.2 SSD卡的线缆一端到SATA M.2 SSD转接卡。
(5) 将带有SATA M.2SSD卡的SATA M.2 SSD转接卡安装到Riser卡，具体方法请参见6.7安装Riser卡和PCIe卡。
(6) 将带有SATA M.2 SSD卡和SATA M.2 SSD转接卡的Riser卡安装到服务器，具体方法请参见6.7安装Riser卡和PCIe卡。
(7) 连接SATA M.2 SSD卡的线缆另一端到主板的Mini-SAS接口，Mini-SAS接口的具体位置请参见2.6.1主板布局，线缆连接方法请参见8.5.2连接后部SATA M.2 SSD卡线缆。
(8) 安装机箱盖，具体步骤请参见6.2.2安装机箱盖。
(9) 安装服务器，具体步骤请参见3.4.2安装R4900 G3。
(10) 连接电源线缆，具体步骤请参见3.5.4连接电源线缆。
(11) 将服务器上电，具体步骤请参见4.1上电。
介绍如何安装SD卡。
· SD卡支持热插拔。
· 为实现1+1冗余，且避免SD卡上的存储空间浪费，建议用户在双SD卡扩展模块上安装2张容量相同的SD卡。
(1) 将服务器下电，具体步骤请参见4.2下电。
(2) 拆卸服务器，具体步骤请参见3.6拆卸R4900 G3。
(3) 拆卸机箱盖，具体步骤请参见6.2.1拆卸机箱盖。
(4) (可选)为方便安装SD卡，如果PCIe Riser卡插槽3上已安装Riser卡，请拆卸，具体步骤请参见7.7.2更换Riser卡和PCIe卡。
(5) 安装SD卡到双SD卡扩展模块。如图6-63所示，将SD卡金手指一侧朝向扩展模块，对准扩展模块上的SD卡插槽，向下插入SD卡。
图6-63 安装SD卡到双SD卡扩展模块

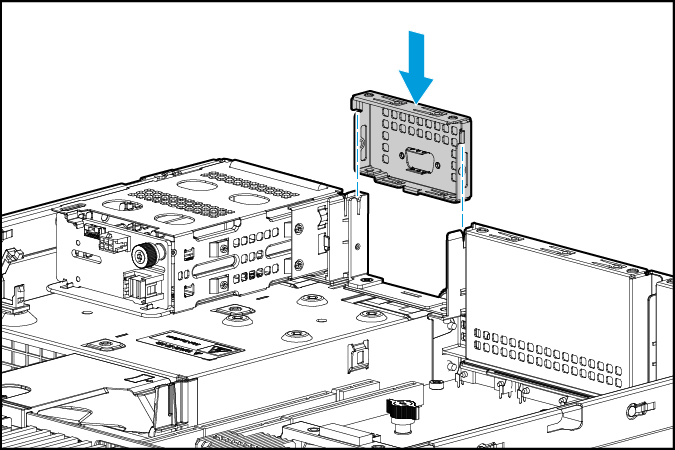

(6) 将带有SD卡的双SD卡扩展模块安装到服务器。如图6-64所示，使扩展模块蓝色支架上的两个卡槽分别对准电源模块托架上突起部位的两侧，向下缓缓用力插入扩展模块，直到听见咔哒一声。
图6-64 将带有SD卡的双SD卡扩展模块安装到服务器
(7) (可选)如果PCIe Riser卡插槽3上已拆卸Riser卡，请安装，具体步骤请参见7.7.2更换Riser卡和PCIe卡。
(8) 安装机箱盖，具体步骤请参见6.2.2安装机箱盖。
(9) 安装服务器，具体步骤请参见3.4.2安装R4900 G3。
(10) 连接电源线缆，具体步骤请参见3.5.4连接电源线缆。
(11) 将服务器上电，具体步骤请参见4.1上电。
6.13 安装NVMe SSD扩展卡
介绍NVMe SSD扩展卡的安装准则和详细安装步骤。
NVMe SSD扩展卡必须与Riser卡配合使用，才能安装到服务器，具体安装位置请参见8.1连接硬盘线缆。
1. 安装步骤
4端口NVMe SSD扩展卡与8端口NVMe SSD扩展卡的安装方法相同，本文以安装4端口NVMe SSD扩展卡为例。
(1) 将服务器下电，具体步骤请参见4.2下电。
(2) 拆卸服务器，具体步骤请参见3.6拆卸R4900 G3。
(3) 拆卸机箱盖，具体步骤请参见6.2.1拆卸机箱盖。
(4) 拆卸整机导风罩，具体步骤请参见7.6.2 1.拆卸整机导风罩。
(5) 拆卸风扇笼，具体步骤请参见7.20.2 1.拆卸风扇笼。
(6) 如图6-65所示，连接NVMe数据线缆一端到NVMe SSD扩展卡。需要注意的是，NVMe数据线缆一端的标签需要与NVMe SSD扩展卡上接口的丝印一一对应，具体对应关系请参见8.1连接硬盘线缆。
图6-65 将NVMe数据线缆一端连接到NVMe SSD扩展卡
(7) 通过Riser卡安装NVMe SSD扩展卡到服务器，具体步骤请参见6.7安装Riser卡和PCIe卡。
(8) 连接NVMe数据线缆另一端到硬盘背板。需要注意的是，NVMe数据线缆另一端的标签需要与硬盘背板上接口的丝印一一对应，具体对应关系请参见8.1连接硬盘线缆。
(9) 安装风扇笼，具体步骤请参见7.20.2 2.安装风扇笼。
(10) 安装整机导风罩，具体步骤请参见7.6.2 2.安装整机导风罩。
(11) 安装机箱盖，具体步骤请参见6.2.2安装机箱盖。
(12) 安装服务器，具体步骤请参见3.4.2安装R4900 G3。
(13) 连接电源线缆，具体步骤请参见3.5.4连接电源线缆。
(14) 将服务器上电，具体步骤请参见4.1上电。
2. 确认工作
登录HDM Web界面，查看NVMe SSD扩展卡状态是否正常。具体操作请参见HDM联机帮助。
6.14 安装NVMe VROC模块
介绍如何安装NVMe VROC模块。
(1) 将服务器下电，具体步骤请参见4.2下电。
(2) 拆卸服务器，具体步骤请参见3.6拆卸R4900 G3。
(3) 拆卸机箱盖，具体步骤请参见6.2.1拆卸机箱盖。
(4) 拆卸电源导风罩，具体步骤请参见7.6.3 1.拆卸电源导风罩。

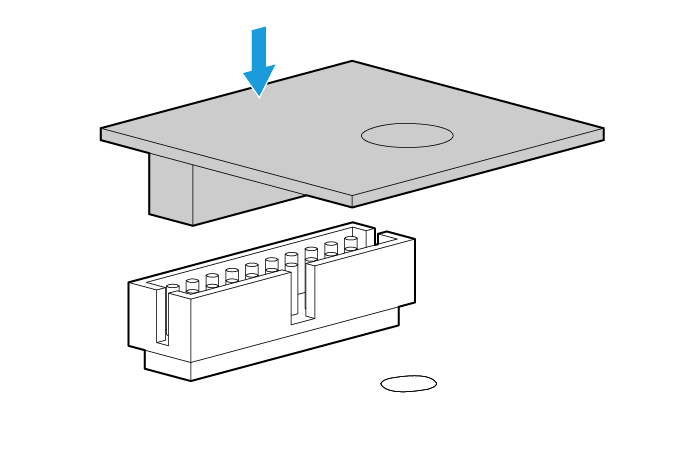

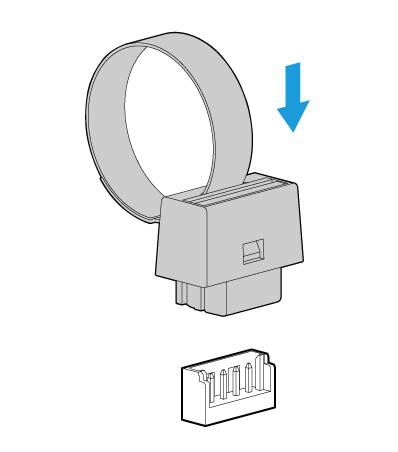

(5) 安装NVMe VROC模块。如图6-66所示，对准主板上的NVMe VROC模块接口，向下缓缓用力插入NVMe VROC模块。NVMe VROC模块接口的具体位置，请参见2.6.1主板布局。
图6-66 安装NVMe VROC模块
(7) 安装机箱盖，具体步骤请参见6.2.2安装机箱盖。
(8) 安装服务器，具体步骤请参见3.4.2安装R4900 G3。
(9) 连接电源线缆，具体步骤请参见3.5.4连接电源线缆。
(10) 将服务器上电，具体步骤请参见4.1上电。
介绍如何安装后部硬盘笼。
仅12LFF/25SFF硬盘机型支持后部扩展硬盘。
(1) 将服务器下电，具体步骤请参见4.2下电。
(2) 拆卸服务器，具体步骤请参见3.6拆卸R4900 G3。
(3) 拆卸机箱盖，具体步骤请参见6.2.1拆卸机箱盖。
(4) 拆卸整机导风罩，具体步骤请参见7.6.2 1.拆卸整机导风罩。
(5) 拆卸风扇笼，具体步骤请参见7.20.2 1.拆卸风扇笼。
(6) 如图6-27所示，拆卸电源模块上方的假面板。
(7) 如图6-34所示，将支架安装到机箱。

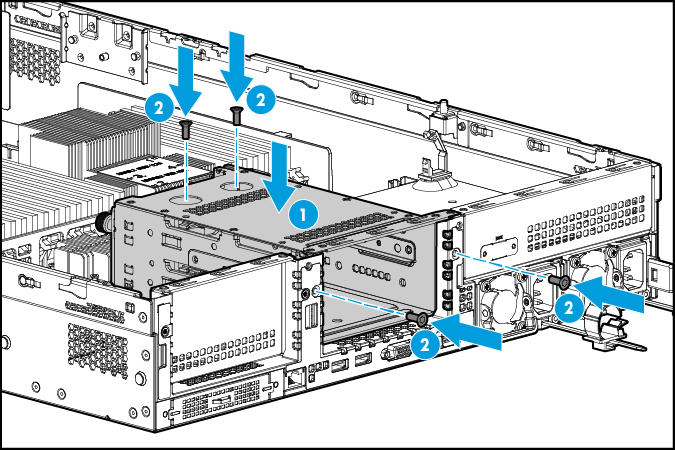

a. 如图6-67中①所示，将硬盘笼一侧的导向紧贴机箱支架的边沿，向下安装硬盘笼。
b. 如图6-67中②所示，用螺钉固定硬盘笼。
(9) 如图6-68所示，将假面板安装到机箱。
(10) 连接2SFF硬盘背板的AUX信号线缆、数据和电源线缆，具体方法请参见8.1.4 2.连接后部硬盘线缆。
(11) 在后部硬盘笼中安装硬盘，具体步骤请参见6.4.2安装硬盘中的步骤(3)。
(12) 安装风扇笼，具体步骤请参见7.20.2 2.安装风扇笼。
(13) (可选)如果仅CPU 1在位，且后部配置硬盘，请确保6个风扇均在位，风扇的安装准则和安装方法请参见6.19安装风扇。
(14) 安装整机导风罩，具体步骤请参见7.6.2 2.安装整机导风罩。
(15) 安装机箱盖，具体步骤请参见6.2.2安装机箱盖。
(16) 安装服务器，具体步骤请参见3.4.2安装R4900 G3。
(17) 连接电源线缆，具体步骤请参见3.5.4连接电源线缆。
(18) 将服务器上电，具体步骤请参见4.1上电。
(1) 将服务器下电，具体步骤请参见4.2下电。
(2) 拆卸服务器，具体步骤请参见3.6拆卸R4900 G3。
(3) 拆卸机箱盖，具体步骤请参见6.2.1拆卸机箱盖。
(4) 拆卸整机导风罩，具体步骤请参见7.6.2 1.拆卸整机导风罩。
(5) 拆卸风扇笼，具体步骤请参见7.20.2 1.拆卸风扇笼。
(6) (可选)如果后部硬盘笼上带有硬盘假面板，请全部拆卸，具体步骤请参见6.4.2安装硬盘中的步骤(2)。
(7) 如图6-27所示，拆卸电源模块上方的假面板。
(8) 安装4SFF硬盘笼。

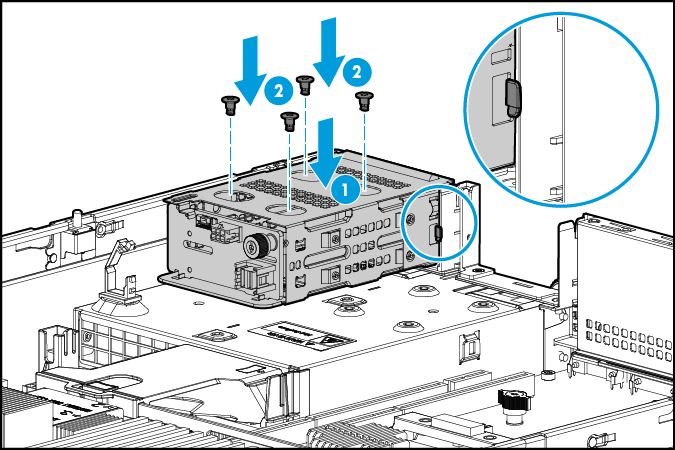

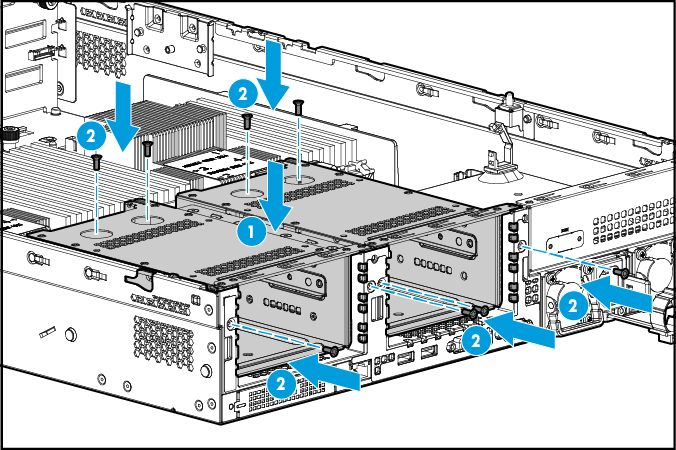

a. 如图6-69中①所示，将硬盘笼一侧的导向紧贴机箱支架的边沿，向下安装硬盘笼。
b. 如图6-69中②所示，用螺钉固定硬盘笼。
(9) 连接4SFF硬盘背板的AUX信号线缆、数据和电源线缆，具体方法请参见8.1.4 2.连接后部硬盘线缆。
(10) 在后部硬盘笼中安装硬盘，具体步骤请参见6.4.2安装硬盘中的步骤(3)。
(11) 安装风扇笼，具体步骤请参见7.20.2 2.安装风扇笼。
(12) (可选)如果仅CPU 1在位，且后部配置硬盘，请确保6个风扇均在位，风扇的安装准则和安装方法请参见6.19安装风扇。
(13) 安装整机导风罩，具体步骤请参见7.6.2 2.安装整机导风罩。
(14) 安装机箱盖，具体步骤请参见6.2.2安装机箱盖。
(15) 安装服务器，具体步骤请参见3.4.2安装R4900 G3。
(16) 连接电源线缆，具体步骤请参见3.5.4连接电源线缆。
(17) 将服务器上电，具体步骤请参见4.1上电。
(1) 将服务器下电，具体步骤请参见4.2下电。
(2) 拆卸服务器，具体步骤请参见3.6拆卸R4900 G3。
(3) 拆卸机箱盖，具体步骤请参见6.2.1拆卸机箱盖。
(4) 拆卸整机导风罩，具体步骤请参见7.6.2 1.拆卸整机导风罩。
(5) 拆卸风扇笼，具体步骤请参见7.20.2 1.拆卸风扇笼。
(6) 如图6-17所示，拆卸PCIe Riser卡插槽2对应的假面板。
(7) 安装2LFF硬盘笼。如图6-70所示，将2LFF硬盘笼安装到机箱，并用螺钉固定。
(8) 连接2LFF硬盘背板的AUX信号线缆、数据和电源线缆，具体方法请参见8.1.4 2.连接后部硬盘线缆。
(9) 在后部硬盘笼中安装硬盘，具体步骤请参见6.4.2安装硬盘中的步骤(3)。
(10) 安装风扇笼，具体步骤请参见7.20.2 2.安装风扇笼。
(11) (可选)如果仅CPU 1在位，且后部配置硬盘，请确保6个风扇均在位，风扇的安装准则和安装方法请参见6.19安装风扇。
(12) 安装整机导风罩，具体步骤请参见7.6.2 2.安装整机导风罩。
(13) 安装机箱盖，具体步骤请参见6.2.2安装机箱盖。
(14) 安装服务器，具体步骤请参见3.4.2安装R4900 G3。
(15) 连接电源线缆，具体步骤请参见3.5.4连接电源线缆。
(16) 将服务器上电，具体步骤请参见4.1上电。
(1) 将服务器下电，具体步骤请参见4.2下电。
(2) 拆卸服务器，具体步骤请参见3.6拆卸R4900 G3。
(3) 拆卸机箱盖，具体步骤请参见6.2.1拆卸机箱盖。
(4) 拆卸整机导风罩，具体步骤请参见7.6.2 1.拆卸整机导风罩。
(5) 拆卸风扇笼，具体步骤请参见7.20.2 1.拆卸风扇笼。
(6) (可选)如果后部硬盘笼上带有硬盘假面板，请全部拆卸，具体步骤请参见6.4.2安装硬盘中的步骤(2)。
(7) 如图6-13和图6-17所示，拆卸PCIe Riser卡插槽1、2对应的假面板。
(8) 安装4LFF硬盘笼。如图6-71所示，将4LFF硬盘笼安装到机箱，并用螺钉固定。
(9) 连接4LFF硬盘背板的AUX信号线缆、数据和电源线缆，具体方法请参见8.1.3 2.连接后部硬盘线缆。
(10) 在后部硬盘笼中安装硬盘，具体步骤请参见6.4.2安装硬盘中的步骤(3)。
(11) 安装风扇笼，具体步骤请参见7.20.2 2.安装风扇笼。
(12) (可选)如果仅CPU 1在位，且后部配置硬盘，请确保6个风扇均在位，风扇的安装准则和安装方法请参见6.19安装风扇。
(13) 安装整机导风罩，具体步骤请参见7.6.2 2.安装整机导风罩。
(14) 安装机箱盖，具体步骤请参见6.2.2安装机箱盖。
(15) 安装服务器，具体步骤请参见3.4.2安装R4900 G3。
(16) 连接电源线缆，具体步骤请参见3.5.4连接电源线缆。
(17) 将服务器上电，具体步骤请参见4.1上电。
6.16 安装光驱
介绍光驱的安装准则和详细安装步骤。
服务器支持的光驱类型和安装准则，请参见表6-9。
光驱类型
安装准则
USB 2.0接口光驱
支持将光驱连接到服务器的USB 2.0和USB 3.0接口
SATA接口光驱
仅支持安装到8SFF硬盘机型的前面板托架1，即图2-3中的编号3位置
本文介绍将SATA接口光驱安装到8SFF硬盘机型的操作方法。
(2) 拆卸服务器，具体步骤请参见3.6拆卸R4900 G3。
(3) 拆卸机箱盖，具体步骤请参见6.2.1拆卸机箱盖。
(4) 拆卸整机导风罩，具体步骤请参见7.6.2 1.拆卸整机导风罩。
(5) 拆卸风扇笼，具体步骤请参见7.20.2 1.拆卸风扇笼。
(6) (可选)如果已安装安全面板，请拆卸，具体步骤请参见7.2.2 1.拆卸安全面板。

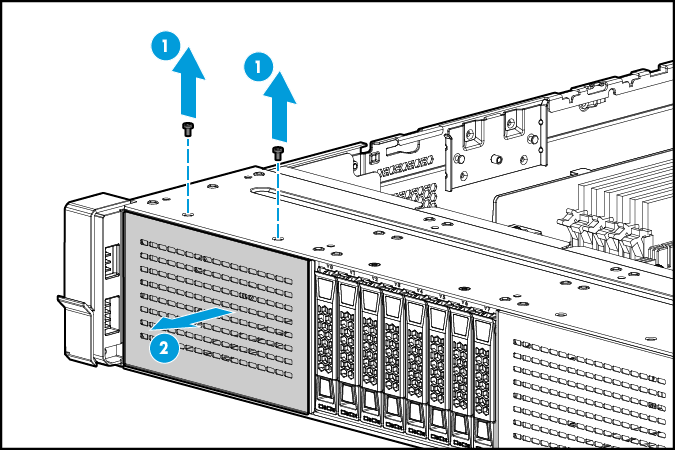

(7) 拆卸前面板托架1假面板。如图6-72所示，移除假面板的固定螺钉，然后由内往外推出假面板。

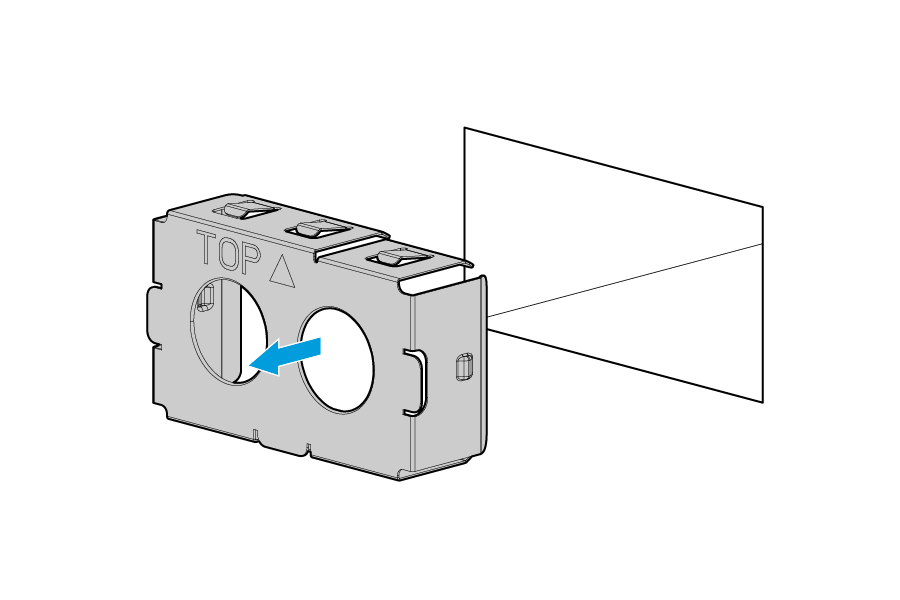

a. 如图6-73中①所示，向内按压假面板上的弹片，假面板一端会从扩展模块中自动弹出。
b. 如图6-73中②所示，将假面板从扩展模块中拉出。
(9) 安装扩展模块到托架1。如图6-74所示，将扩展模块插入托架1，并用螺钉固定。

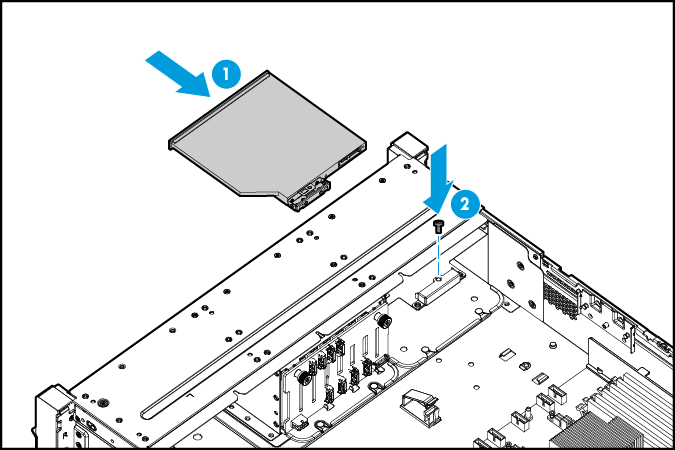

(10) 安装光驱。如图6-75所示，将光驱推入槽位，并用螺钉固定。
(12) (可选)如果已拆卸安全面板，请安装，具体步骤请参见6.3安装安全面板。
(13) 安装风扇笼，具体步骤请参见7.20.2 2.安装风扇笼。
(14) 安装整机导风罩，具体步骤请参见7.6.2 2.安装整机导风罩。
(15) 安装机箱盖，具体步骤请参见6.2.2安装机箱盖。
(16) 安装服务器，具体步骤请参见3.4.2安装R4900 G3。
(17) 连接电源线缆，具体步骤请参见3.5.4连接电源线缆。
(18) 将服务器上电，具体步骤请参见4.1上电。
6.17 安装诊断面板
诊断面板类型和安装准则，请参见表6-10。
类型
型号
适用机型
支持安装位置
选用线缆及线缆连接
SFF诊断面板
SD-SFF-A
25SFF硬盘机型
支持安装到该机型前面板最右侧槽位，即图2-6的编号4槽位。
附带2根线缆，2根线缆的编号分别为0404A0T1、0404A0SP。请选用0404A0T1线缆，从诊断面板的灯板连接到主板。
SD-SFF-B
8SFF硬盘机型
支持安装到该机型前面板最右侧槽位，即图2-3的编号6槽位。
仅包含一根线缆，线缆编号0404A0T1。线缆从诊断面板连接到主板。
LFF诊断面板
SD-LFF-G3-A
8LFF和12LFF硬盘机型
· 8LFF硬盘机型：支持安装到该机型前面板的右上方槽位，即图2-4的编号3槽位。
· 12LFF硬盘机型
¡ 前部8LFF SAS/SATA+4LFF NVMe硬盘配置：支持安装到前面板的左上方槽位，即图2-5的编号3槽位。
¡ 前部12LFF SAS/SATA硬盘配置(带硬盘扩展板)：支持安装到前面板的右下方槽位，即图2-5的编号5槽位。
附带2根线缆，2根线缆的编号分别为0404A0T1、0404A0SP。
· 8LFF硬盘机型：请选用0404A0T1线缆，从诊断面板的灯板连接到主板。
· 12LFF硬盘机型
¡ 前部8LFF SAS/SATA+4LFF NVMe硬盘配置：请选用0404A0SP线缆，从诊断面板的灯板连接到诊断面板的转接板。
¡ 前部12LFF SAS/SATA硬盘配置(带硬盘扩展板)：请选用0404A0T1线缆，从诊断面板的灯板连接到主板。
6.17.2 安装SFF诊断面板(型号SD-SFF-A)
(1) 将服务器下电，具体步骤请参见4.2下电。
(2) 拆卸服务器，具体步骤请参见3.6拆卸R4900 G3。
(3) 拆卸机箱盖，具体步骤请参见6.2.1拆卸机箱盖。
(4) 拆卸整机导风罩，具体步骤请参见7.6.2 1.拆卸整机导风罩。
(5) 拆卸风扇笼，具体步骤请参见7.20.2 1.拆卸风扇笼。
(6) (可选)如果已安装安全面板，请拆卸，具体步骤请参见7.2.2 1.拆卸安全面板。
(7) 拆卸前面板最右侧槽位的硬盘，具体步骤请参见7.3.3 1.拆卸SAS/SATA硬盘。
(8) 安装SFF诊断面板。

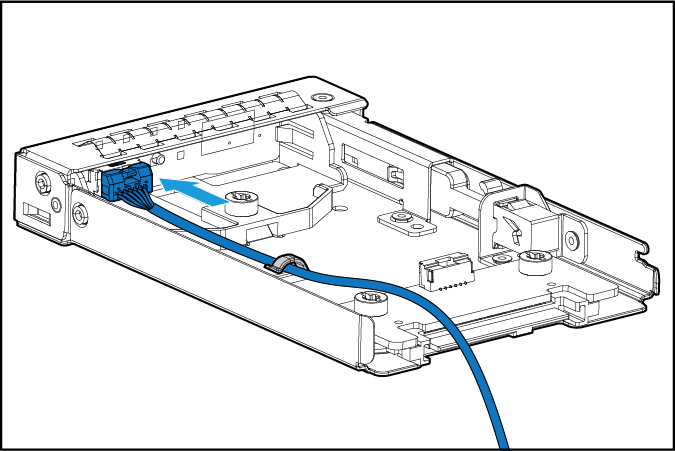

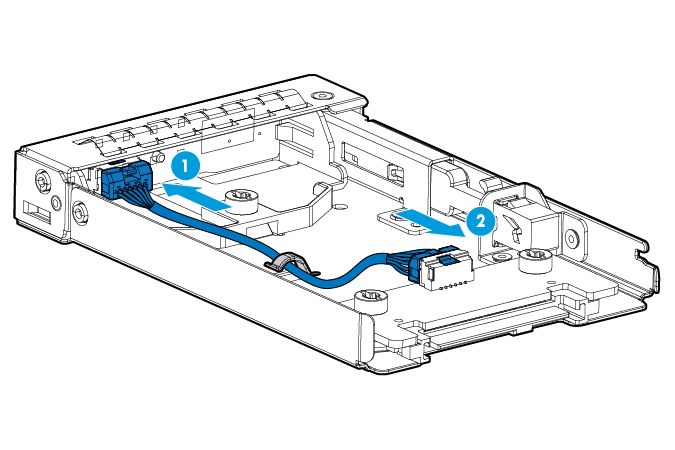

a. 取出编号为0404A0T1的线缆，然后如图6-80所示，将线缆一端连接到SFF诊断面板。
图6-76 将线缆一端连接到SFF诊断面板

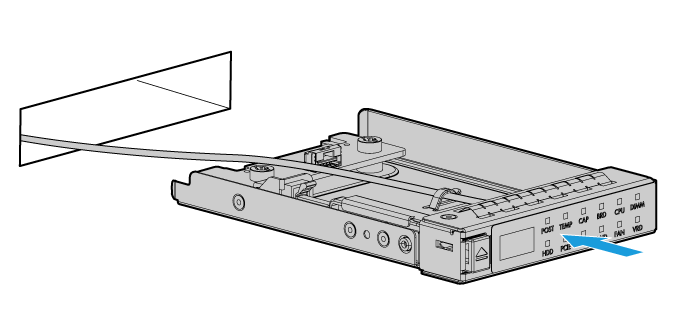

b. 安装SFF诊断面板。如图6-81所示，将诊断面板推入槽位，直到听见咔哒一声，诊断面板锁定为止。
图6-77 安装SFF诊断面板
c. 将线缆另一端连接到主板的诊断面板接口，具体方法请参见8.9连接诊断面板线缆。
(9) (可选)如果已拆卸安全面板，请安装，具体步骤请参见6.3安装安全面板。
(10) 安装风扇笼，具体步骤请参见7.20.2 2.安装风扇笼。
(11) 安装整机导风罩，具体步骤请参见7.6.2 2.安装整机导风罩。
(12) 安装机箱盖，具体步骤请参见6.2.2安装机箱盖。
(13) 安装服务器，具体步骤请参见3.4.2安装R4900 G3。
(14) 连接电源线缆，具体步骤请参见3.5.4连接电源线缆。
(15) 将服务器上电，具体步骤请参见4.1上电。
6.17.3 安装SFF诊断面板(型号SD-SFF-B)
(1) 将服务器下电，具体步骤请参见4.2下电。
(2) 拆卸服务器，具体步骤请参见3.6拆卸R4900 G3。
(3) 拆卸机箱盖，具体步骤请参见6.2.1拆卸机箱盖。
(4) 拆卸整机导风罩，具体步骤请参见7.6.2 1.拆卸整机导风罩。
(5) 拆卸风扇笼，具体步骤请参见7.20.2 1.拆卸风扇笼。
(6) (可选)如果已安装安全面板，请拆卸，具体步骤请参见7.2.2 1.拆卸安全面板。

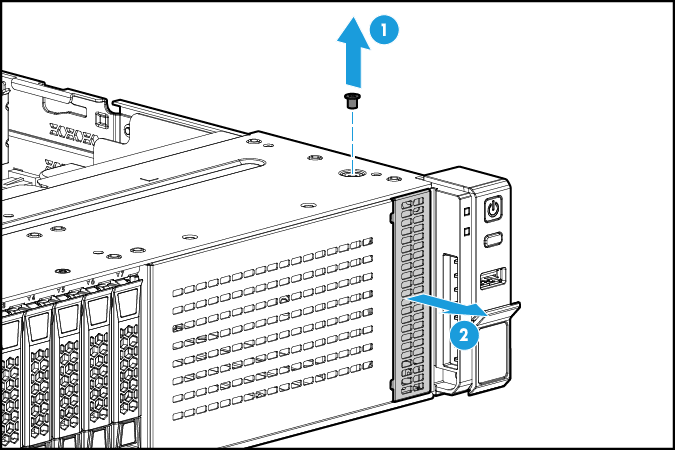

(7) 拆卸前面板最右侧槽位的假面板。如图6-78所示，移除假面板的固定螺钉，然后由内往外推出假面板。

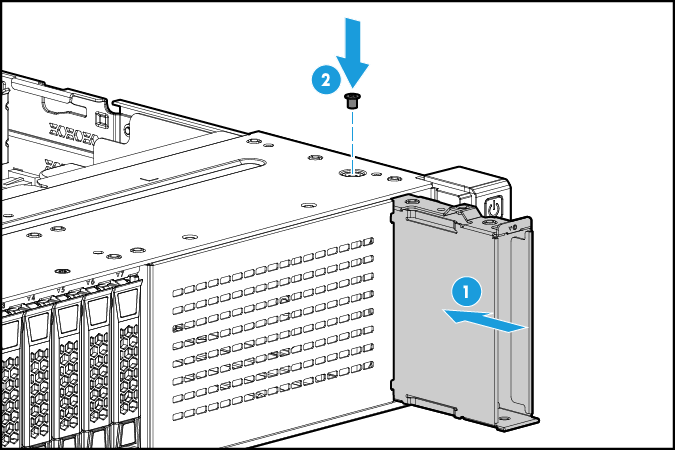

(8) 安装硬盘插框到右侧槽位。如图6-79所示，将硬盘插框推入槽位，并用螺钉固定。
a. 如图6-80所示，将线缆一端连接到SFF诊断面板。
b. 安装SFF诊断面板。如图6-81所示，将诊断面板推入槽位，直到听见咔哒一声，诊断面板锁定为止。
c. 将线缆另一端连接到主板的诊断面板接口，具体方法请参见8.9连接诊断面板线缆。
(10) (可选)如果已拆卸安全面板，请安装，具体步骤请参见6.3安装安全面板。
(11) 安装风扇笼，具体步骤请参见7.20.2 2.安装风扇笼。
(12) 安装整机导风罩，具体步骤请参见7.6.2 2.安装整机导风罩。
(13) 安装机箱盖，具体步骤请参见6.2.2安装机箱盖。
(14) 安装服务器，具体步骤请参见3.4.2安装R4900 G3。
(15) 连接电源线缆，具体步骤请参见3.5.4连接电源线缆。
(16) 将服务器上电，具体步骤请参见4.1上电。
(1) 将服务器下电，具体步骤请参见4.2下电。
(2) 拆卸服务器，具体步骤请参见3.6拆卸R4900 G3。
(3) 拆卸机箱盖，具体步骤请参见6.2.1拆卸机箱盖。
(4) (可选)如果整机导风罩阻碍操作，请拆卸，具体步骤请参见7.6.2 1.拆卸整机导风罩。
(5) (可选)如果风扇笼阻碍操作，请拆卸，具体步骤请参见7.20.2 1.拆卸风扇笼。
(6) (可选)如果已安装安全面板，请拆卸，具体步骤请参见7.2.2 1.拆卸安全面板。
(7) 拆卸待安装诊断面板槽位的硬盘或假面板。诊断面板具体安装位置请参见6.17.1安装准则。
· 8LFF硬盘机型
请拆卸前面板右上方的假面板，具体拆卸方法如下。
a. 松开假面板。如图6-82中①所示，用尖且细的工具(如尖头镊子)穿过假面板的散热孔，分别将假面板两侧的弹片撬起，使假面板松开。
b. 如图6-82中②所示，从槽位中由内往外推出假面板。
· 12LFF硬盘机型
请拆卸对应槽位的硬盘，SAS/SATA硬盘的拆卸步骤请参见7.3.3 1.拆卸SAS/SATA硬盘，NVMe硬盘的拆卸步骤请参见7.4.2 1.拆卸NVMe硬盘。
· 8LFF硬盘机型和12LFF硬盘机型的前部12LFF SAS/SATA硬盘配置(带硬盘扩展板)
LFF诊断面板与型号为SD-SFF-A的SFF诊断面板安装方法相同，具体请参见6.17.2安装SFF诊断面板(型号SD-SFF-A)。
· 12LFF硬盘机型的前部8LFF SAS/SATA+4LFF NVMe硬盘配置
LFF诊断面板的安装方法如下：
a. 连接诊断面板线缆。如图6-83所示，取出编号0404A0SP为的线缆，将其一端连接到诊断面板上的灯板，另一端连接到转接板。
b. 将诊断面板安装到服务器。如图6-84所示，将诊断面板推入槽位，直到听见咔哒一声。
(9) (可选)如果已拆卸安全面板，请安装，具体步骤请参见6.3安装安全面板。
(10) (可选)如果已拆卸风扇笼，请安装，具体步骤请参见7.20.2 2.安装风扇笼。
(11) (可选)如果已拆卸整机导风罩，请安装，具体步骤请参见7.6.2 2.安装整机导风罩。
(12) 安装机箱盖，具体步骤请参见6.2.2安装机箱盖。
(13) 安装服务器，具体步骤请参见3.4.2安装R4900 G3。
(14) 连接电源线缆，具体步骤请参见3.5.4连接电源线缆。
(15) 将服务器上电，具体步骤请参见4.1上电。
介绍如何安装序列号标签拉片模块。
序列号标签拉片模块仅支持安装到8SFF和25SFF硬盘机型。适用于8LFF和12LFF硬盘机型的序列号标签拉片集成在LFF诊断面板中，随LFF诊断面板安装，详细内容请参见6.17.4安装LFF诊断面板。
安装序列号标签拉片模块到8SFF、25SFF硬盘机型的唯一区别是：前者需要先拆卸右侧槽位的假面板，并且安装硬盘插框，而后者只需要拆卸右侧槽位的硬盘。本文以安装序列号标签拉片模块到8SFF硬盘机型为例。
(1) 当服务器前方有足够空间可供安装序列号标签拉片模块时，请从步骤(4)开始执行，否则请从步骤(2)开始执行。
(3) 拆卸服务器，具体步骤请参见3.6拆卸R4900 G3。
(5) 安装序列号标签拉片模块。
a. 如图6-78所示，拆卸右侧槽位的假面板。
b. 如图6-79所示，安装硬盘插框到右侧槽位。
c. 安装序列号标签拉片模块，具体方法请参见6.17安装诊断面板中的步骤(9)b。
(6) (可选)如果已拆卸安全面板，请安装，具体步骤请参见6.3安装安全面板。
(7) (可选)如果已拆卸服务器，请安装，具体步骤请参见3.4.2安装R4900 G3。
(8) (可选)如果已断开电源线缆，请连接，具体步骤请参见3.5.4连接电源线缆。
(9) (可选)如果服务器已下电，请将其上电，具体步骤请参见4.1上电。
介绍风扇的安装准则和详细安装步骤。
服务器的风扇布局请参见2.9风扇。风扇配置准则如表6-11所示。
配置
FAN 1
FAN 2
FAN 3
FAN 4
FAN 5
FAN 6
1路CPU，冗余
· 8SFF/12LFF/25SFF硬盘机型，前部配置NVMe硬盘
· 12LFF/25SFF硬盘机型，后部配置硬盘
· 任意机型，配置以下型号的GPU卡：
¡ GPU-M4-1
¡ GPU-K80-1
¡ GPU-M60-1和GPU-M60-1-X
¡ GPU-P4和GPU-P4-X
¡ GPU-P40和GPU-P40-X
¡ GPU-M10和GPU-M10-X
¡ GPU-P100
风扇在位
风扇在位
风扇在位
风扇在位
风扇在位
风扇在位
除以上配置外的其他情况
假面板
假面板
风扇在位
风扇在位
风扇在位
风扇在位
2路CPU，冗余
风扇在位
风扇在位
风扇在位
风扇在位
风扇在位
风扇在位
服务器支持可变的风扇速度，即风扇会根据系统实际温度调整风扇转速。转速策略上兼顾了系统散热和系统噪音，使系统的散热和噪音达到最优。
服务器支持N+1风扇冗余，即支持单风扇失效。
· 任意1个风扇失效时，其他风扇会加快转速，直至全速运行；同时前面板上的Health指示灯显示橙色闪烁(1Hz)，提示系统出现一般性告警。
· 任意2个风扇失效时，前面板上的Health指示灯显示红色闪烁(1Hz)，提示系统出现严重错误告警。为确保系统安全，风扇失效1分钟后服务器将自动关机。
POST期间和操作系统运行过程中，如果系统检测到监控点温度达到致命阈值，服务器将会关机。监控点的实际温度和致命阈值可通过HDM Web界面查看。
(1) 风扇支持热插拔，当服务器上方有足够空间可供安装风扇时，请从步骤(4)开始执行，否则请从步骤(2)开始执行。
(3) 拆卸服务器，具体步骤请参见3.6拆卸R4900 G3。

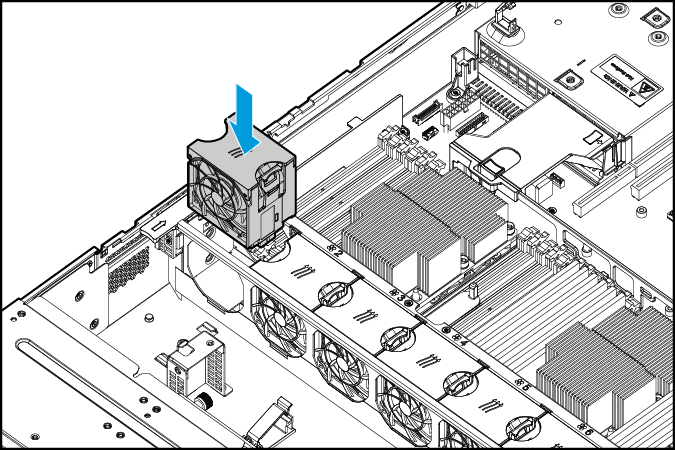

a. 拆卸风扇假面板。如图6-85所示，将风扇假面板向上提起。
b. 如图6-86所示，将风扇向下安装到槽位。
(6) 安装机箱盖，具体步骤请参见6.2.2安装机箱盖。
(7) (可选)如果已拆卸服务器，请安装，具体步骤请参见3.4.2安装R4900 G3。
(8) (可选)如果已断开电源线缆，请连接，具体步骤请参见3.5.4连接电源线缆。
(9) (可选)如果服务器已下电，请将其上电，具体步骤请参见4.1上电。
2. 确认工作
登录HDM Web界面，查看风扇状态是否正常。具体操作请参见HDM联机帮助。
介绍DIMM的基本概念、服务器的内存模式及内存模式的设置方法、DIMM安装准则和详细安装步骤。
1. DIMM基础概念
(1) Rank
内存的Rank数量通常为1、2、4、8，一般简写为1R/SR、2R、4R、8R，或者Single-Rank、Dual-Rank、Quad-Rank、8-Rank。
· 1R DIMM具有一组内存芯片，在DIMM中写入或读取数据时，将会访问这些芯片。
· 2R DIMM相当于一个模块中包含两个1R DIMM，但每次只能访问一个Rank。
· 4R DIMM相当于一个模块中包含两个2R DIMM，但每次只能访问一个Rank。
在DIMM中写入或读取数据时，服务器内存控制子系统将在DIMM中选择正确的Rank。
(2) LRDIMM和RDIMM
服务器不支持LRDIMM和RDIMM混插，否则可能导致服务器在BIOS初始化期间挂起。
· RDIMM提供了地址奇偶校验保护功能。
· LRDIMM降低了服务器内存总线负载和功耗，可为系统提供更大的容量和带宽。
(3) DIMM规格
可通过DIMM上的标签确定DIMM的规格。

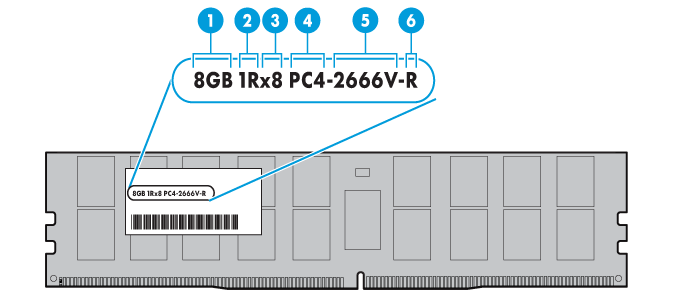

图6-87 DIMM规格
表6-12 DIMM规格说明
编号
说明
定义
1
容量
· 8GB
· 16GB
· 32GB
2
Rank数量
· 1R = Rank数量为1
· 2R = Rank数量为2
· 4R = Rank数量为4
· 8R = Rank数量为8
3
数据宽度
· x4 = 4位
· x8 = 8位
4
DIMM代数
DDR4
5
DIMM频率
· 2133P：2133MHz
· 2400T：2400MHz
· 2666V：2666MHz
6
DIMM类型
· R = RDIMM
· L = LRDIMM
2. DIMM模式
服务器支持通过以下内存模式来保护DIMM中的数据。缺省情况下，服务器的内存模式为Independent Mode，用户可根据需要修改内存模式。详细内容请参见产品的BIOS用户指南》。
· Independent Mode
· Mirror Mode
· Partial Mirror Mode
· Memory Rank Sparing
6.20.2 安装准则
服务器支持1路或2路CPU，每路CPU支持6个通道，每个通道支持2根DIMM，即1路CPU支持12根DIMM，2路CPU支持24根DIMM。
DIMM安装准则：
· 确保相应的CPU已安装到位。
· 不同规格(类型、容量、Rank、数据宽度、速率)的DIMM不支持混插。即一台服务器上配置的所有DIMM产品编码必须相同，产品编码信息请参见附录中的“DIMM”章节。
· 每个通道最多支持8个DIMM Rank。
· 除上述准则外，不同DIMM模式还有各自特定的准则，具体请参见表6-13。需要注意的是，当实际DIMM安装不满足这些特定准则时，无论用户配置了何种DIMM模式，系统均会使用缺省的Independent Mode。
DIMM模式
特定安装准则
Independent Mode(缺省)
优先安装DIMM到白色插槽，其次是黑色插槽。具体如下：
· 1路CPU在位时，按字母顺序安装DIMM：A1、A2、A3、A4、A5、A6、A7、A8、A9、A10、A11、A12。
· 2路CPU均在位时，按字母顺序在CPU之间均衡地安装DIMM：A1、B1、A2、B2、A3、B3、A4、B4、A5、B5、A6、B6、A7、B7、A8、B8，以此类推。
Mirror Mode和Enable Partial Mirror
每路CPU集成了两个内存控制器(IMC 0和IMC 1)，IMC 0管理通道1、2、3，IMC 1管理通道4、5、6，通道之间一一对应，即通道1和4对应；通道2和5对应；通道3和6对应。
两种镜像模式下，每个内存控制器管理的三个通道互为镜像。举例：IMC 0内存控制器下，通道2为通道1的镜像，通道3为通道2的镜像，通道1为通道3的镜像。
为确保镜像模式生效，同一个内存控制器下的三个通道中，至少需要有两个通道安装DIMM，且DIMM数量相同；不同内存控制器之间，安装DIMM的插槽必须一一对应，且DIMM数量相同。
具体安装准则如下：
· 1路CPU在位时，仅支持以下DIMM安装数量。
¡ 安装2根DIMM，安装位置：A1、A2。
¡ 安装3根DIMM，安装位置：A1、A2、A3。
¡ 安装4根DIMM，安装位置：A1、A2、A4、A5或A1、A2、A7、A8。
¡ 安装6根DIMM，安装位置：A1～A6或A1、A2、A3、A7、A8、A9。
¡ 安装8根DIMM，安装位置：A1、A2、A4、A5、A7、A8、A10、A11。
¡ 安装12根DIMM，安装位置：A1～A12，即DIMM满配。
· 2路CPU均在位时，仅支持以下DIMM安装数量。
¡ 安装6根DIMM，安装位置：A1、A2、A4、A5、B1、B2。
¡ 安装8根DIMM，安装位置：A1、A2、A4、A5、B1、B2、B4、B5。
¡ 安装9根DIMM，安装位置：A1、A2、A3、A4、A5、A6、B1、B2、B3。
¡ 安装12根DIMM，安装位置：A1、A2、A4、A5、A7、A8、A10、A11、B1、B2、B7、B8或A1～A6、B1～B6。
¡ 安装16根DIMM，安装位置：A1、A2、A4、A5、A7、A8、A10、A11、B1、B2、B4、B5、B7、B8、B10、B11。
¡ 安装18根DIMM，安装位置：A1～A12、B1、B2、B3、B7、B8、B9。
¡ 安装24根DIMM，安装位置：A1～A12、B1～B12，即DIMM满配。
Memory Rank Sparing
· 确保安装了DIMM的通道，DIMM Rank总数≧2。
· 优先安装DIMM到白色插槽，其次是黑色插槽。具体如下：
¡ 1路CPU在位时，按字母顺序安装DIMM：A1、A2、A3、A4、A5、A6、A7、A8、A9、A10、A11、A12。
¡ 2路CPU均在位时，按字母顺序在CPU之间均衡地安装DIMM：A1、B1、A2、B2、A3、B3、A4、B4、A5、B5、A6、B6、A7、B7、A8、B8，以此类推。
DIMM不支持热插拔。
1. 安装步骤
(1) 将服务器下电，具体步骤请参见4.2下电。
(2) 拆卸服务器，具体步骤请参见3.6拆卸R4900 G3。
(3) 拆卸机箱盖，具体步骤请参见6.2.1拆卸机箱盖。
(4) 拆卸整机导风罩，具体步骤请参见7.6.2 1.拆卸整机导风罩。
内存插槽的结构设计可以确保正确安装。将内存插入插槽时如果感觉很费力，则可能安装不正确，此时请将内存调换方向后再次插入。
a. 打开DIMM插槽两侧的固定夹。

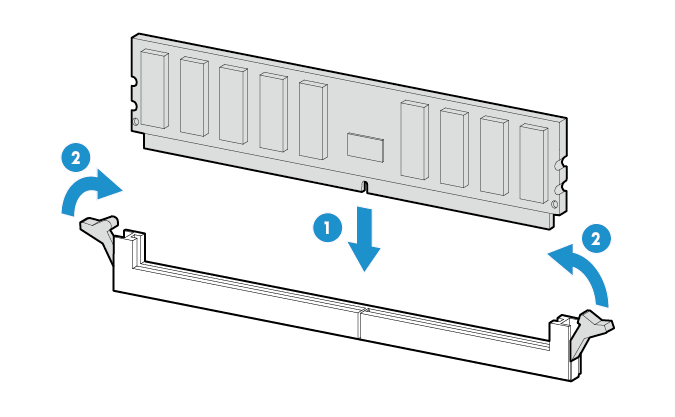

b. 安装DIMM。如图6-88中①和②所示，先调整DIMM，使DIMM底边的缺口与插槽上的缺口对齐，然后均匀用力将DIMM沿插槽竖直插入，此时固定夹会自动锁住。请确保固定夹已锁住DIMM且咬合紧密。
(6) 安装整机导风罩，具体步骤请参见7.6.2 2.安装整机导风罩。
(7) 安装机箱盖，具体步骤请参见6.2.2安装机箱盖。
(8) 安装服务器，具体步骤请参见3.4.2安装R4900 G3。
(9) 连接电源线缆，具体步骤请参见3.5.4连接电源线缆。
(10) 将服务器上电，具体步骤请参见4.1上电。
2. 确认工作
请通过以下方式查看显示的内存容量与实际是否一致。
· 操作系统：
¡ Windows操作系统下，点击开始 > 运行，输入msinfo32，在弹出的页面查看内存容量。
¡ Linux操作系统下，可通过cat/proc/meminfo命令查看。
登录HDM Web界面，查看新安装DIMM的内存容量。具体操作请参见HDM联机帮助。
· BIOS：
选择Socket Configuration页签 > Memory Configuration > Memory Topology，然后按Enter，即可查看新安装DIMM的内存容量。
如果显示的内存容量与实际不一致，请重新插拔或更换DIMM。需要注意的是，当DIMM的内存模式为Mirror Mode、Enable Partial Mirror或开启了Memory Rank Sparing时，操作系统下显示的内存容量比实际内存容量小属于正常情况。
介绍安装CPU、散热器和风扇的详细操作步骤。
R4900 G3支持1路或2路CPU。
· 为避免损坏CPU或主板，只有H3C授权人员或专业的服务器工程师才能安装CPU。
· 请确保同一服务器上安装的CPU型号相同。
· 为避免CPU底座中针脚损坏，请确保在未安装CPU的底座中安装了CPU盖片。
· 请确保CPU 1始终在位，否则服务器将无法运行。CPU 1的具体位置请参见2.6.1主板布局。
· 为防止人体静电损坏电子组件，请在操作前佩戴防静电腕带，并将腕带的另一端良好接地。
1. 安装步骤
(1) 备份服务器的所有数据。
(2) 将服务器下电，具体步骤请参见4.2下电。
(3) 拆卸服务器，具体步骤请参见3.6拆卸R4900 G3。
(4) 拆卸机箱盖，具体步骤请参见6.2.1拆卸机箱盖。
(5) 拆卸整机导风罩，具体步骤请参见7.6.2 1.拆卸整机导风罩。
(6) 将CPU安装到夹持片。
拿取CPU时，请小心夹持CPU的边缘，勿碰触CPU底面的触点，避免损坏CPU。

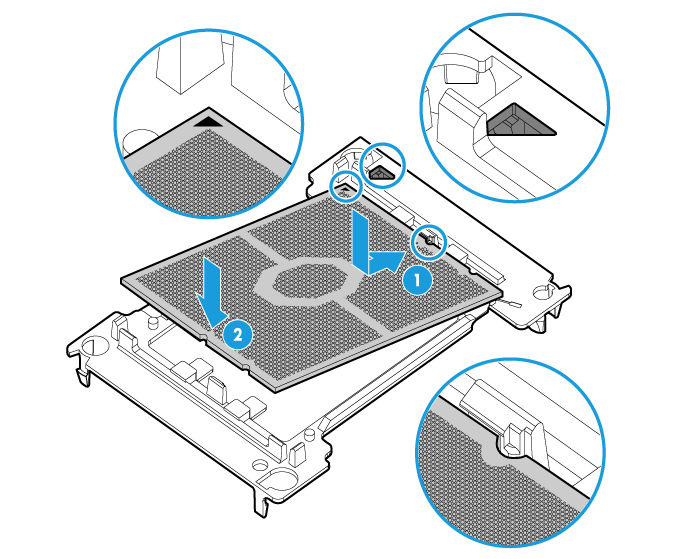

a. 如图6-89所示中①所示，斜置CPU，使CPU一端的导向口与夹持片一端的导向柱相扣。需要注意的是，CPU上带有三角形标记的一角必须和夹持片上带有三角形标记的一角对齐。
b. 如图6-89中②所示，向下放置CPU，确保CPU另一端的导向口与夹持片另一端的导向柱相扣。
(7) 将带有CPU的夹持片安装到散热器。

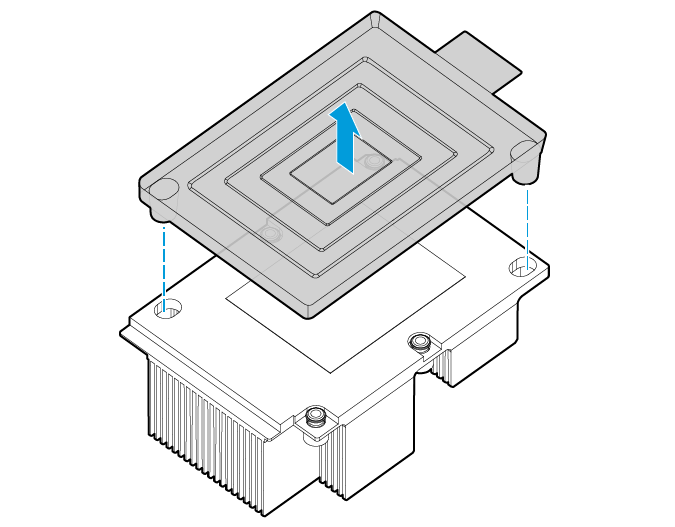

a. 移除散热器上的吸塑盒。如图6-90所示，将吸塑盒向上提起，使其脱离散热器。
移除吸塑盒时，请注意不要触碰到散热器上的导热硅脂。

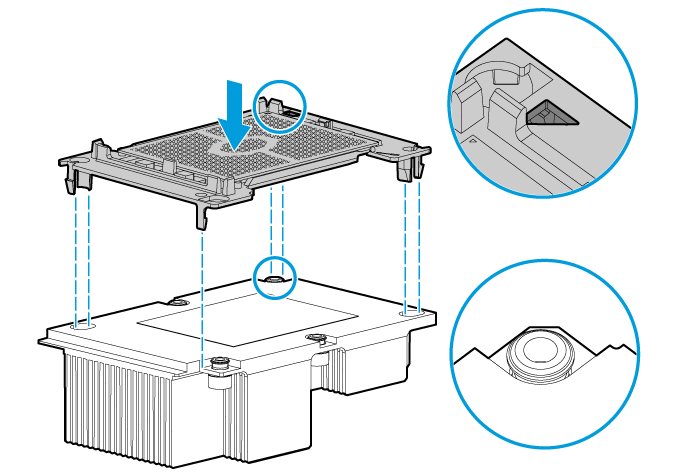

b. 将带有CPU的夹持片安装到散热器。如图6-91所示，使夹持片上带有三角形标记的一角和散热器上带有缺口的一角对齐，向下放置并按压夹持片，直到听见咔哒提示音，夹持片的四个角和散热器的四个角已紧紧相扣。
· 拆卸盖片时佩戴的防静电手套容易触碰到CPU底座中的针脚，请格外小心。
· CPU底座中的针脚极为脆弱，容易损坏。为避免因针脚损坏而更换主板，请勿触摸针脚。
· 请保持CPU底座中的针脚清洁，避免将任何杂物掉落到CPU底座中。

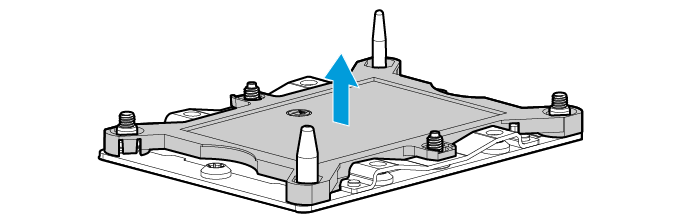

如图6-92所示，握持盖片两端的缺口将盖片向上提起。请妥善保管盖片以备将来使用。
(9) 将带有CPU和夹持片的散热器安装到服务器。

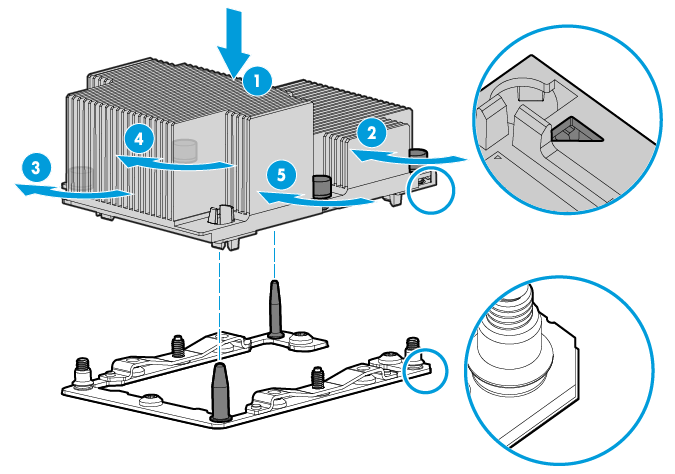

a. 使夹持片上的三角形和CPU底座上带有缺口的一角对齐，散热器上的两个孔对准CPU底座上的两个导向销，将散热器向下放置在CPU底座上，如图6-93中①所示。
b. 按照图6-93中②～⑤所示顺序，依次拧紧散热器上的松不脱螺钉。请严格按照该顺序固定螺钉，错误的顺序可能会造成螺钉脱落。
请使用1.4Nm(12in-lbs)的扭矩拧紧螺钉，否则可能会造成CPU接触不良或者损坏CPU底座中的针脚。
图6-93 将带有CPU和夹持片的散热器安装到服务器
(10) (可选)如果仅4个风扇在位，请将风扇满配，风扇的安装准则和安装方法请参见6.19安装风扇。
(11) 安装DIMM。新增CPU 2后，需安装与CPU 2对应的DIMM。DIMM的安装准则和安装方法请参见6.20安装DIMM。
(12) 安装整机导风罩，具体步骤请参见7.6.2 2.安装整机导风罩。
(13) 安装机箱盖，具体步骤请参见6.2.2安装机箱盖。
(14) 安装服务器，具体步骤请参见3.4.2安装R4900 G3。
(15) 连接电源线缆，具体步骤请参见3.5.4连接电源线缆。
(16) 将服务器上电，具体步骤请参见4.1上电。
2. 确认工作
登录HDM Web界面，查看CPU状态是否正常。具体操作请参见HDM联机帮助。
6.22 安装TPM/TCM
介绍TPM/TCM的详细安装步骤，以及如何开启TPM/TCM功能。
· TPM是内置在主板上的微芯片，拥有独立的处理器和存储单元，用于存储加密信息(如密钥)，为服务器提供加密和安装认证服务。TPM需要与驱动器加密技术配合使用，如Microsoft Windows BitLocker驱动器加密技术，BitLocker使用TPM帮助保护Windows操作系统和用户数据，并确保服务器中的数据即使在无人参与、丢失或被盗的情况下也不会被篡改，关于BitLocker的更多信息，请访问Microsoft网站(http://www.microsoft.com)。
· TCM是可信计算平台的硬件模块，为可信计算平台提供密码运算功能，具有受保护的存储空间。

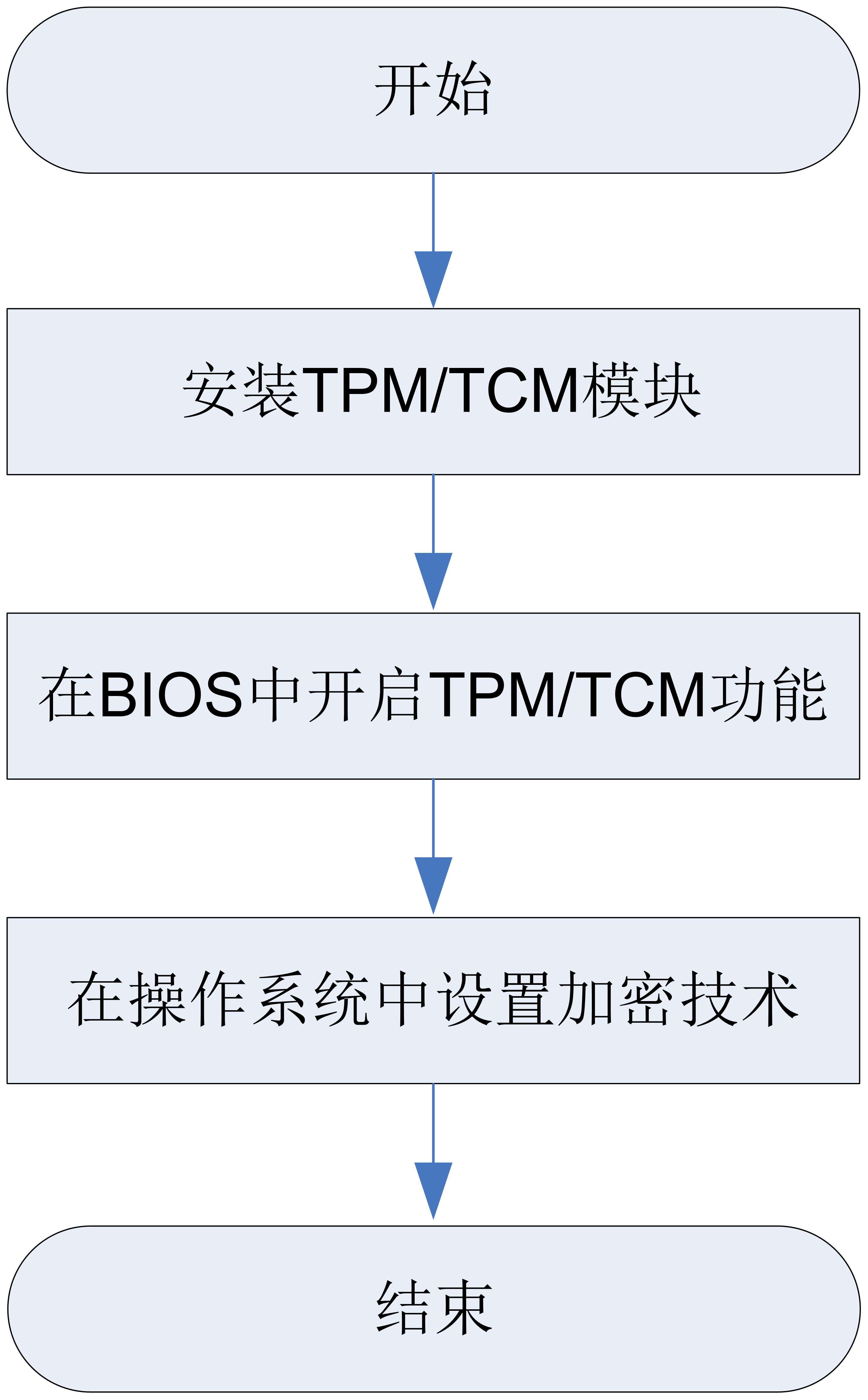

开启TPM/TCM功能的流程如图6-94所示。
1. 安装步骤
TPM和TCM模块安装方法相同，本文以TPM模块为例。
(1) 将服务器下电，具体步骤请参见4.2下电。
(2) 拆卸服务器，具体步骤请参见3.6拆卸R4900 G3。
(3) 拆卸机箱盖，具体步骤请参见6.2.1拆卸机箱盖。
(4) (可选)拆卸阻碍用户接触TPM插槽的所有PCIe卡，具体步骤请参见7.7.2更换Riser卡和PCIe卡。
(5) 安装TPM模块。
a. 如图6-95所示，对准TPM插槽插针，向下缓缓用力插入TPM模块。
b. 如图6-96中①所示，对准TPM模块上的孔，向下插入销钉。
c. 如图6-96中②所示，对准销钉上的孔，向下缓缓用力插入TPM模块的固定铆钉。
(6) (可选)安装已拆卸的PCIe卡，具体步骤请参见7.7.2更换Riser卡和PCIe卡。
(7) 安装机箱盖，具体步骤请参见6.2.2安装机箱盖。
(8) 安装服务器，具体步骤请参见3.4.2安装R4900 G3。
(9) 连接电源线缆，具体步骤请参见3.5.4连接电源线缆。
(10) 将服务器上电，具体步骤请参见4.1上电。
· 禁止拆卸已安装的TPM/TCM模块。一旦安装后，TPM/TCM模块就会成为主板的永久组成部分。
· 为确保信息安全，安装或更换其他部件时，仅用户可以开启TPM/TCM功能或输入恢复密钥，H3C技术人员不能执行上述操作。
· 更换主板时，请勿从主板上拆卸TPM/TCM模块。当用户需要更换主板或更换TPM/TCM模块时，H3C技术人员将提供新的TPM/TCM模块和备用主板。
· 试图从主板上拆卸已安装的TPM/TCM模块，可能会毁坏或损伤TPM/TCM固定铆钉。一旦发现铆钉毁坏或损伤，管理员应认为系统已受损，请采取适当的措施确保系统数据的完整性。
· H3C对于因TPM/TCM模块使用不当而导致无法访问数据的问题不承担任何责任。更多操作说明请参见操作系统提供的加密技术文档。
6.22.4 在BIOS中开启TPM/TCM功能
(1) 进入BIOS，具体步骤请参见产品的BIOS用户指南。
(2) 选择Advanced页签 >Trusted Computing，然后按Enter。
(3) 开启TPM/TCM功能。服务器缺省开启TPM/TCM功能。
· 如果用户安装了TPM模块，请执行以下操作：
a. 选择TPM State>Enabled，然后按Enter。
b.选择TPM版本。单击Device Select，按Enter，然后选择TPM版本。详细信息请参见产品的BIOS用户指南。
· 如果用户安装了TCM模块，请执行以下操作：
c. 选择TCM State >Enabled，然后按Enter。
· 选择TCM版本。单击Device Select，按Enter，然后选择TCM版本。详细信息请参见产品的BIOS用户指南。
(4) 登录HDM Web界面，查看TPM/TCM模块工作状态是否正常。详细信息请参见HDM联机帮助。
在操作系统中设置加密技术的详细信息请参见操作系统提供的加密技术文档。
有关Microsoft Windows BitLocker驱动器加密技术的详细信息，请访问Microsoft网站(http://technet.microsoft.com/en-us/library/cc732774.aspx)获取。开启BitLocker驱动器加密技术时，系统会自动生成恢复密钥，用户可将该密钥打印或保存到外部存储设备中。系统启动过程中，当BitLocker检测到系统完整性受损或软硬件变更时，数据访问将处于锁定状态，需要用户手动输入该恢复密钥。为确保安全性，保管恢复密钥过程中请注意：
· 为避免恢复密钥丢失，请将密钥保存到多个外部存储设备(例如U盘)中，形成备份。
· 请勿将恢复密钥保存到加密硬盘中。
2630
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
