简单来说，指令集就是CPU能看得懂的语音，可以称之为机器语言。

CPU指令集主要包括CISC(复杂指令集)和RISC(精简指令集)。

形象点说，

CISC类似于汉语，每一句话都是由汉字组成，而每一个汉字就相当于一条指令集；

RISC类似于英语，每一句话都是由字母组成，而每一个字母就相当于一条指令集；(这里不讨论什么汉字是笔画组成的，形象的比喻而已)

但是无论汉语和英语，都能实现人类基本交流。

例如：英语虽然只有26个字母，但是汉字却有几千个。但是有时候翻译表达同一个意思，往往比中文要复杂。比如中文的诗句，简单的几个汉字，就可以描述此次此刻的心境。

指令集就是cpu能读懂的指令，命令，就是人们预先定义好的，控制cpu如何工作的机器能读懂的机器语言。

知道了什么是指令集，这个时候还有一个概念就是编译。

编译其实就是把高级语言编程机器语言。也就是二进制的东西。烧录openwrt的时候，用hex编辑器打开看看，里面全是二进制代码，这些就是翻译后的机器语言。(当然，固件中处理指令集后，还有数据，数据就是普通的资源文件，不会去控制cpu)。

MIPS指令集就是MIPS架构的CPU能读懂的语言。

MIPS汇编

MIPS指令集

MIPS指令集属于精简指令集

MIPS的所有指令都是32位，指令格式简单，而X86的指令长度不是固定的。

简单的指令和格式易于译码和流水线操作，但是代码密度不高，导致二进制文件大

MIPS有32个通用寄存器REG，为什么是32个而不是更多呢？

因为更多的寄存器需要更多的指令空间对寄存器编码，也会增加上下文切换的负担。

MIPS指令格式

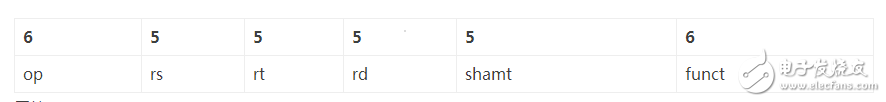

R格式

用处：

寄存器-寄存器ALU操作

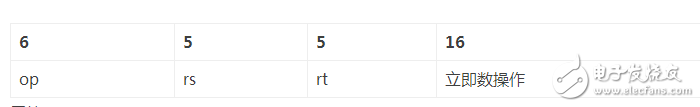

I格式

用处：

加载/存储字节，半字，字，双字

条件分支，跳转，跳转并链接寄存器

读写专用寄存器

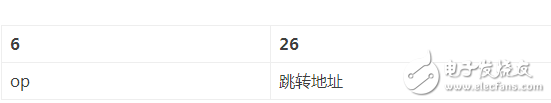

J格式

用处：

跳转，跳转并链接

陷阱和从异常中返回

各字段含义：

op：指令基本操作，称为操作码。

rs：第一个源操作数寄存器。

rt：第二个源操作数寄存器。

rd：存放操作结果的目的操作数。

shamt：位移量；

funct：函数，这个字段选择op操作的某个特定变体。

例：

add $t0，$s0，$s1 1

表示$t0=$s0+$s1，即16号寄存器(s0)的内容和17号寄存器(s1)的内容相加，结果放到8号寄存器(t0)。

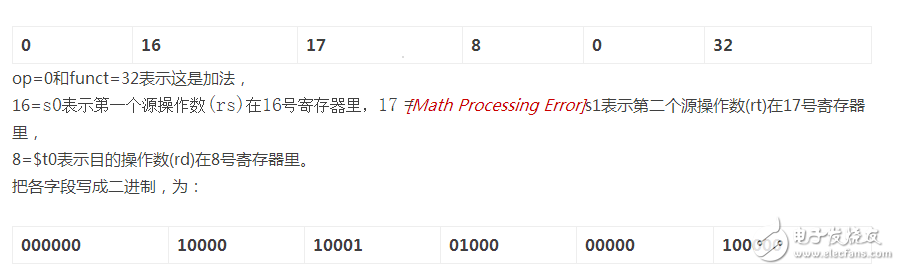

指令各字段的十进制表示为：

MIPS指令

MIPS没有栈操作指令，调用子程序时没有自动压栈的call指令，只能用jal。

MIPS的内存映射、中断等功能都做到了协处理器0(cp0)中，浮点运算做到了协处理器1(cp1)中。

MIPS的寻址方式最简单，仅有寄存器加偏移寻址方式。

MIPS常用指令集

lb/lh/lw：从存储器中读取一个byte/half word/word的数据到寄存器中。如 lb 1，0(［Math Processing Error］2)

sb/sh/sw：把一个byte/half word/word的数据从寄存器存储到存储器中。如 sb 1，0(［Math Processing Error］2)

add/addu：把两个定点寄存器的内容相加add 1，［Math Processing Error］2，3(［Math Processing Error］1=2+［Math Processing Error］3);u为不带符号加。 addi/addiu：把一个寄存器的内容加上一个立即数add 1，［Math Processing Error］2，#3(1=［Math Processing Error］2+3);u为不带符号加。

sub/subu：把两个定点寄存器的内容相减。

div/divu：两个定点寄存器的内容相除。

mul/mulu：两个定点寄存器的内容相乘。

and/andi：与运算，两个寄存器中的内容相与and 1，［Math Processing Error］2，3(［Math Processing Error］1=2 &［Math Processing Error］3);i为立即数。

or/ori：或运算。

xor/xori：异或运算。

beq/beqz/benz/bne：条件转移eq相等，z零，ne不等。

j/jr/jal/jalr:j直接跳转；jr使用寄存器跳转；

lui：把一个16位的立即数填入到寄存器的高16位，低16位补零。

sll/srl：逻辑左移/右移sll 1，［Math Processing Error］2，#2。

slt/slti/sltui：如果2的值小于［Math Processing Error］3，那么设置1的值为1，否则设置［Math Processing Error］1的值为0。slt 1，［Math Processing Error］2，$3。

mov/movz/movn：复制，n为负，z为零。mov 1，［Math Processing Error］2; movz 1，［Math Processing Error］2，3(［Math Processing Error］3为零则复制2到［Math Processing Error］1)。
