DragLayout

Android拖动，缩放，自定义内容，控件制作(可拖动缩放RelativeLayout定制)

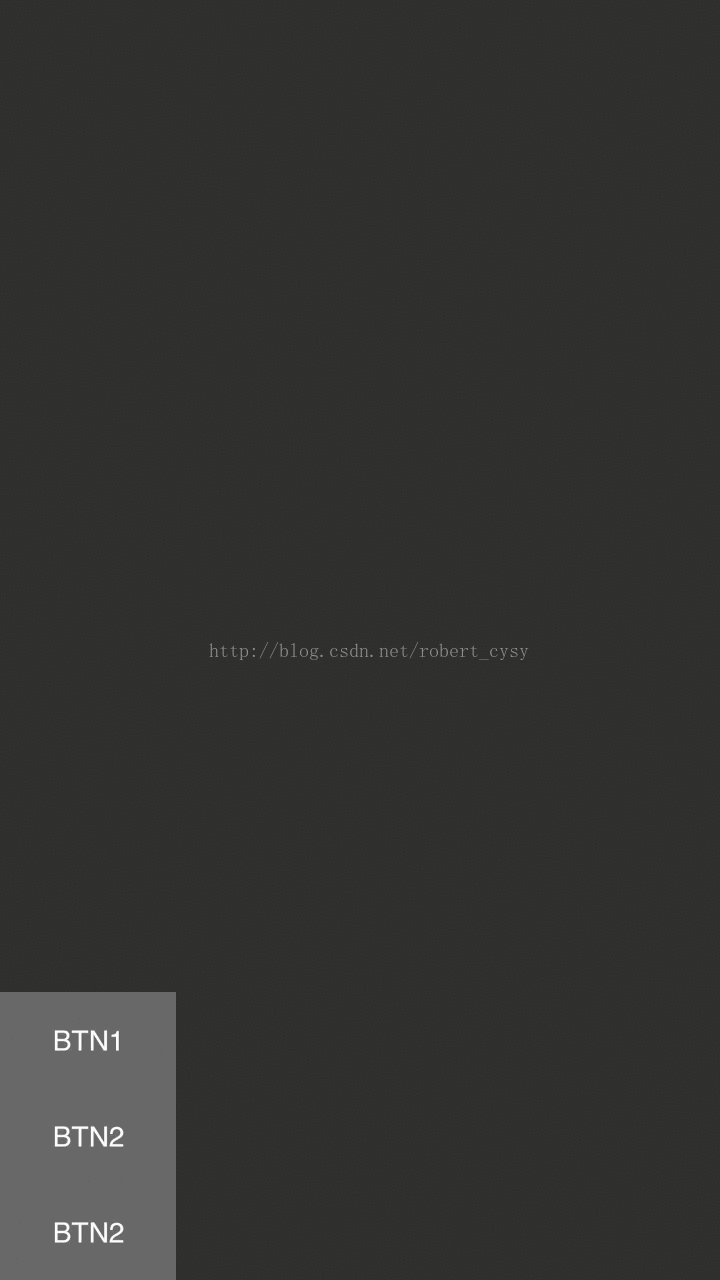

先上效果图：

一. 制作此控件的起源

项目需要一个可以拖动的控件，在网上可以找到很多例子，有图片拖动控件，有textview拖动控件。但是项目中需要控件同时可以动态通过手指调整尺寸，并且控件的内容不固定，需要自定义内容，即可以添加任意内容到拖动控件内。因此，编写此控件。

二. 根据需求做技术分析

可拖动+调整尺寸：view的(scrollTo、scrollBy),设置LayoutParams，覆盖layout方法

自定义内容：需要自定义的控件内存放其他控件，则需要自定义控件继承ViewGroup(LinearLayout、ReletiveLayout)

三. Android自定义控件所需基础知识

a 位置坐标：

屏幕左上角是坐标原点(0,0)，原点向右延伸是x正轴方向，原点向下延伸是y轴正方向

自定义控件的坐标位置是相对于父控件的：getTop()、getBottom()，getLeft()，getRight()，这几个函数用于获取自定义view在父布局坐标系的位置。

b 触摸感知

继承onTouchEvent，获取用户对自定义控件的触摸事件(down,move,up)

根据触摸的位置event.getX()，event.getY()，以及其他位置，判断要执行的的操作。包括根据位移移动，根据位移缩放。根据位移判断是否到达边界。

c 自定义控件父类选择

由于需求中控件里面的内容不定，即可以动态添加任意类型的Android控件到自定义的控件里面，因此这个自定义控件不能通过继承View实现，需要继承ViewGroup来实现，为了使用一些布局功能，最后项目选定继承ViewGroup的子类RelativeLayout，以实现动态添加任意多个任意类型的View控件。

c 移动控件

上文提到移动控件的三个方法：view的(scrollTo、scrollBy), 设置LayoutParams，覆盖layout方法。

Layout：我测试过layout移动控件，是可以达到移动控件的目的，但是破坏了控件尺寸计算路径，(本来是onmeasure之后，onlayout，由于我是自定义viewGroup现在是直接改动了layout，导致控件尺寸错乱，最后造成ViewGroup里面的内容显示不完整)，layout介入了view/ViewGroup的地层绘制过程，造成混乱。

LayoutParams：这个参数一般是用于Android的xml布局文件里面，比如：layoutout_height=”” , layout_width=”” ,layout_marginLeft=””,layout_marginTop=””

假定在一个LinearLayout里面放一个imageView，通过修改ImageView的这几个参数就可以让ImageView在LinearLayout里面自由的移动位置：如图：

对自定义控件的位置设置转化为：(marginLeft，marginTop，width，height)

其中，marginLeft和marginTop负责确定控件的位置，width和height确定控件的大小，(可以看着图按自己的方式理解)，总之是，通过这几参数的修改，可以使得控件在LinearLayout或RelativeLayout布局内自由的移动并且变换大小。

四. 可移动控件代码编写

原理都写清楚了，开始编写代码，定义一个类继承RelativeLayout，覆盖，onTouchEvent，然后编写逻辑代码：核心代码如下(都粘贴上看着心累)：

[java] view plain copy

public class MoveLayout extends RelativeLayout {

@Override

public boolean onTouchEvent(MotionEvent event) {

int action = event.getAction();

switch (action) {

case MotionEvent.ACTION_DOWN:

oriLeft = getLeft();

oriRight = getRight();

oriTop = getTop();

oriBottom = getBottom();

lastY = (int) event.getRawY();

lastX = (int) event.getRawX();

dragDirection = getDirection((int) event.getX(), (int) event.getY());

break;

case MotionEvent.ACTION_UP:

break;

case MotionEvent.ACTION_MOVE:

int tempRawX = (int)event.getRawX();

int tempRawY = (int)event.getRawY();

int dx = tempRawX - lastX;

int dy = tempRawY - lastY;

lastX = tempRawX;

lastY = tempRawY;

switch (dragDirection) {

case LEFT:

left( dx);

break;

case RIGHT:

right( dx);

break;

case BOTTOM:

bottom(dy);

break;

case TOP:

top( dy);

break;

case CENTER:

center( dx, dy);

break;

}

//把新的位置 oriLeft, oriTop, oriRight, oriBottom设置到控件，实现位置移动和大小变化。

RelativeLayout.LayoutParams lp = new RelativeLayout.LayoutParams(oriRight - oriLeft, oriBottom - oriTop);

lp.setMargins(oriLeft,oriTop,0,0);

setLayoutParams(lp);

break;

}

return super.onTouchEvent(event);

}

/**

触摸点为中心->>移动

*/

private void center(int dx, int dy) {

int left = getLeft() + dx;

int top = getTop() + dy;

int right = getRight() + dx;

int bottom = getBottom() + dy;

if (left < 0) {

left = 0;

right = left + getWidth();

}

if (right > screenWidth ) {

right = screenWidth ;

left = right - getWidth();

}

if (top < 0) {

top = 0;

bottom = top + getHeight();

}

if (bottom > screenHeight ) {

bottom = screenHeight ;

top = bottom - getHeight();

}

oriLeft = left;

oriTop = top;

oriRight = right;

oriBottom = bottom;

}

}

五. 控件管理代码

以上实现了一个拖动和改变大小的控件，其实就是实现了一个定制的RelativeLayout，定制的RelativeLayout可以被拖动，和改变大小。因此可以在MoveLayout内添加任意view实现自己的显示效果。

现在为了能在一个布局上动态的增加很多个可移动的控件，并且对这些控件做管理功能，(动态增加、动态删除)

为了实现这个功能，又自定义了一个RelativeLayout来放置多个MoveLayout，动态增加，删除。新自定义的RelativeLayout叫做：DragView：简略代码如下：

[java] view plain copy

public class DragView extends RelativeLayout implements MoveLayout.DeleteMoveLayout{

public DragView(Context context) {

super(context);

init(context, this);

}

private void init(Context c, DragView thisp) {

mContext = c;

mMoveLayoutList = new ArrayList<>();

}

/*

*通过ondraw获取DragView的实际大小，然后告诉所有被管理的MoveLayout

*/

@Override

protected void onDraw(Canvas canvas) {

super.onDraw(canvas);

// Log.e(TAG, "onDraw: height=" + getHeight());

mSelfViewWidth = getWidth();

mSelfViewHeight = getHeight();

if (mMoveLayoutList != null) {

int count = mMoveLayoutList.size();

for (int a = 0; a < count; a ++) {

mMoveLayoutList.get(a).setViewWidthHeight(mSelfViewWidth, mSelfViewHeight);

mMoveLayoutList.get(a).setDeleteWidthHeight(DELETE_AREA_WIDTH, DELETE_AREA_HEIGHT);

}

}

}

//添加新的MoveLayout，并在里面放置自己的控件selfView，同时制定位置和尺寸

public void addDragView(View selfView, int left, int top ,int right, int bottom, boolean isFixedSize, boolean whitebg) {

MoveLayout moveLayout = new MoveLayout(mContext);

moveLayout.setClickable(true);

moveLayout.setMinHeight(mMinHeight);

moveLayout.setMinWidth(mMinWidth);

int tempWidth = right - left;

int tempHeight = bottom - top;

if (tempWidth < mMinWidth) tempWidth = mMinWidth;

if (tempHeight < mMinHeight) tempHeight = mMinHeight;

//set postion

RelativeLayout.LayoutParams lp = new RelativeLayout.LayoutParams(tempWidth, tempHeight);

lp.setMargins(left,top,0,0);

moveLayout.setLayoutParams(lp);

//add sub view (has click indicator)

LayoutInflater inflater = LayoutInflater.from(mContext);

View dragSubView = inflater.inflate(R.layout.drag_sub_view, null);

LinearLayout addYourViewHere = (LinearLayout) dragSubView.findViewById(R.id.add_your_view_here);

LinearLayout.LayoutParams lv = new LinearLayout.LayoutParams(ViewGroup.LayoutParams.MATCH_PARENT, ViewGroup.LayoutParams.MATCH_PARENT);

addYourViewHere.addView(selfView, lv);

moveLayout.addView(dragSubView);

//set fixed size

moveLayout.setFixedSize(isFixedSize);

addView(moveLayout);

mMoveLayoutList.add(moveLayout);

}

//添加新的MoveLayout，并在里面放置自己的控件selfView，同时制定位置和尺寸

public void addDragView(int resId, int left, int top ,int right, int bottom, boolean isFixedSize, boolean whitebg) {

LayoutInflater inflater2 = LayoutInflater.from(mContext);

View selfView = inflater2.inflate(resId, null);

addDragView(selfView, left, top , right, bottom, isFixedSize, whitebg);

}

@Override

public void onDeleteMoveLayout(int identity) {

int count = mMoveLayoutList.size();

for (int a = 0; a < count; a ++) {

if (mMoveLayoutList.get(a).getIdentity() == identity) {

//delete

removeView(mMoveLayoutList.get(a));

}

}

}

}

六. 在自己项目里加入方法推荐

本控件实现上非常简单，当然也稳定，并且显示控件定制化要求高，因此建议直接复制类到自己的工程里，并进行个性化的修改，因此这个控件没有做成库文件。整个控件的实现和调用工程。

自定义控件包括：MoveLayout.java,DragView,drag_sub_view.xml,corners_bg.xml,corners_bg2.xml，spot_corners_bg.xml
