ad怎么导出生产文件_ad如何生成gerber文件?操作方法解析

很多厂家要求pcb的交付设计文件转换为gerber格式，个人尝试了如何在Altium designer10下面生成Gerber文件的方法。

Gerber文件后缀含义

GTL---toplayer 顶层

GBL---bottomlayer 底层

GTO---TopOverlay 顶层丝印层

GBO---Bottomlayer 底层丝印层

GTP---TopPaste 顶层表贴(做激光模板用)

GBP---BottomPaste 底层表贴

GTS---Topsolder 顶层阻焊(也叫防锡层/绿油，负片)

GBS---BottomSolder 底层阻焊

G1---Midlayer1 内部走线层1

G2---Midayerr2 内部走线层2

GP1---InternalPlane1 内平面1(负片)

GP2---InternalPlane2 内平面2(负片)

GM1---Mechanical1 机械层1

GM2---Mechanical2 机械层2

GKO---KeepOuter 禁止布线层

GG1---DrillGuide 钻孔引导层

GD1---DrillDrawing 钻孔图层

GPT---Top pad Master 顶层主焊盘

GPB---Bottom pad Master 底层主焊盘

目录：

Step1：设置原点

Step2： Gerber文件导出

Step3： 钻孔文件导出

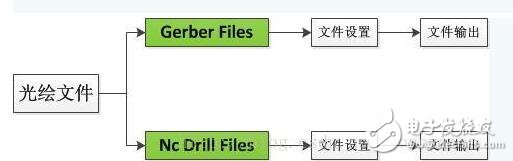

文档组织结构：

方法和步骤

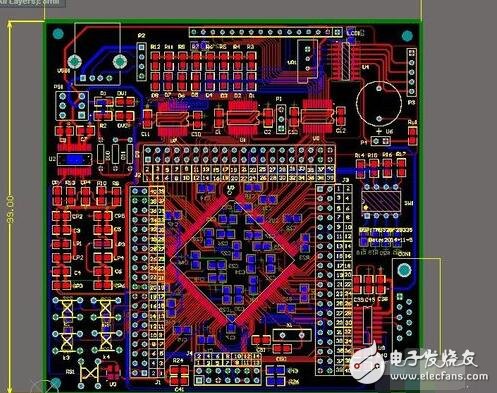

1、打开Altium designer软件，打开设计好的pcb文件，在PCB 的文件环境中，左键点击 file－fabrication outputs－Gerber Files，进入Gerber setup 界面。

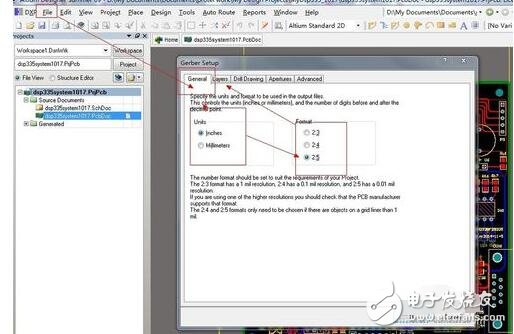

2、在“General”选项 里面，“Units”选择“inches”，Format选择2:5 ，这个尺寸精度比较高。

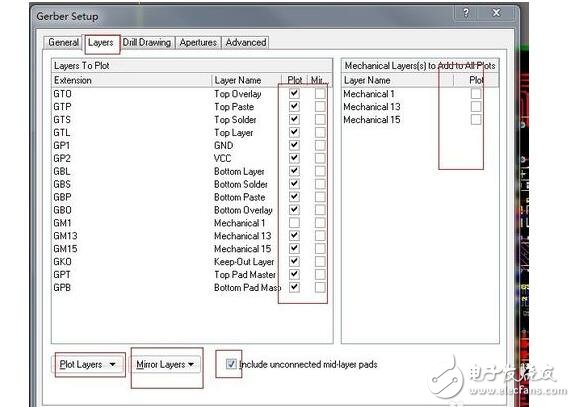

3、在“Layers”里面，选中“include unconnected mid-layer pads”，在“Plot Layers” 下拉菜单里面选择“used on”，要检查一下，不要丢掉层。在“mirror layers” 下拉菜单里面选择 “all off”，右边的机械层都不要选。

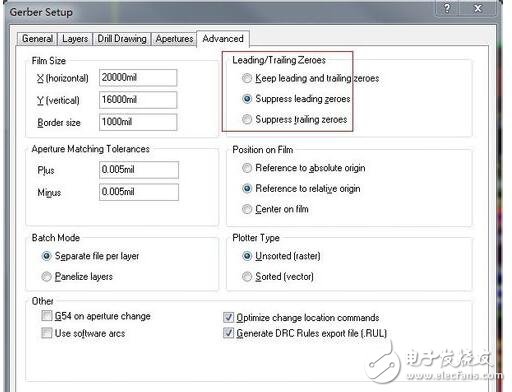

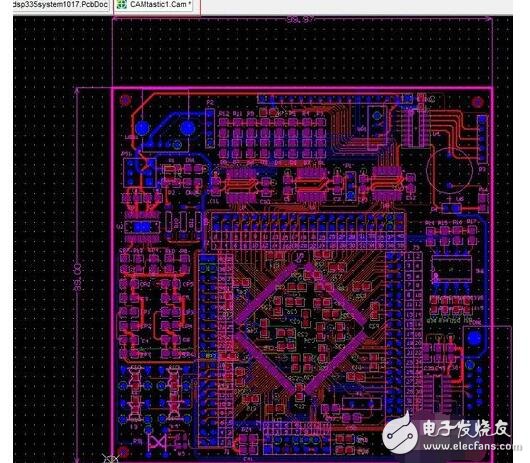

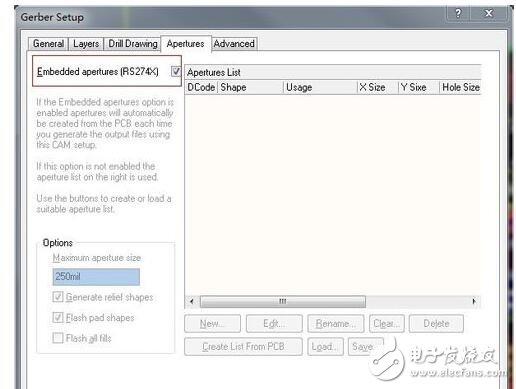

4、在“Apertures”里面，打勾选中“Embeded apertures(RS274X) ”在“advanced”里面，在“Leading/Trailing Zeroes” 区域，选中“Suppress leading zeroes”，点击“ok”按键，进行第一次输出。

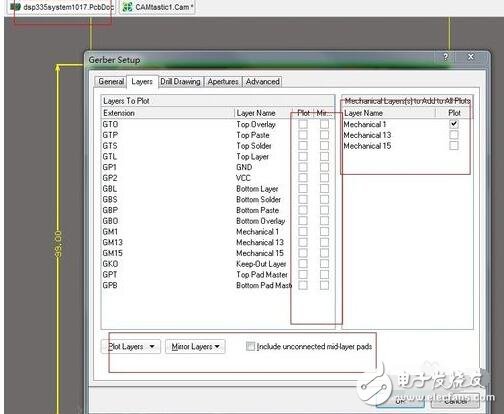

5、在PCB 的文件环境中，再次file－fabrication outputs－Gerber Files进入Gerber setup 界面， 在“layers”里面 ，在左边的“plotlayers/ mirrorlayers” 都all off，“include unconnected mid-layer pads”也不打勾， 只选中有关板子外框的机械层。

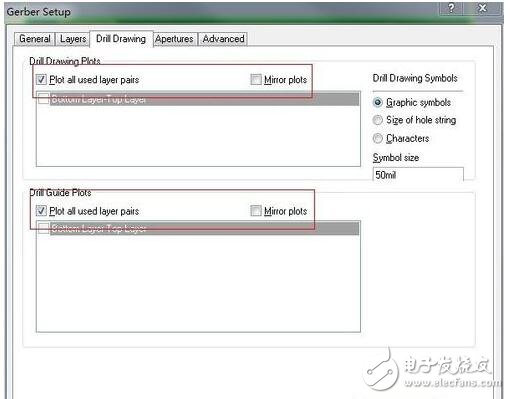

6、在“Drill Drawing”里面，选择你要导出的层对。一般选择“Plot all used layer pairs”，“mirror plots”不用选中。Drill Drawing plots 和 Drill Guide Plots做同样的选择，点击“ok”按键，进行第二次输出。

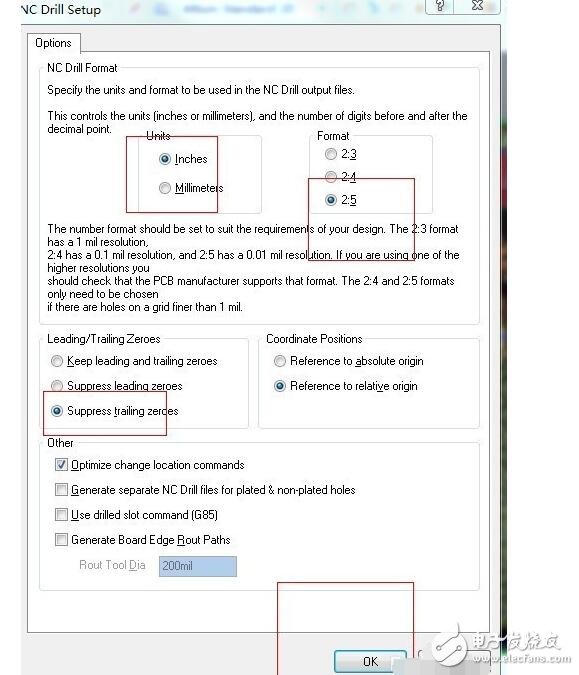

7、在PCB 的文件环境中，左键点击 file-fabrication outputs－NC Drill Files，进入NC Drill Setup 界面，units选择“inches”，format选择2:5 。 在“Leading/Trailing Zeroes” 区域，选中“Suppress trailing zeroes”，和之前Gerber Setup 的“advanced”里面要保持一致，其他默认选项不变。

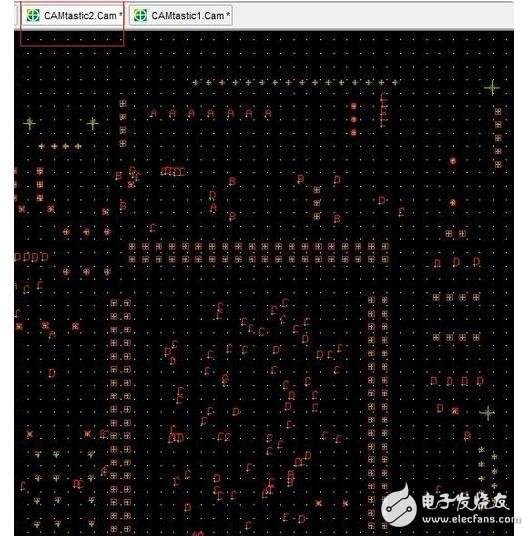

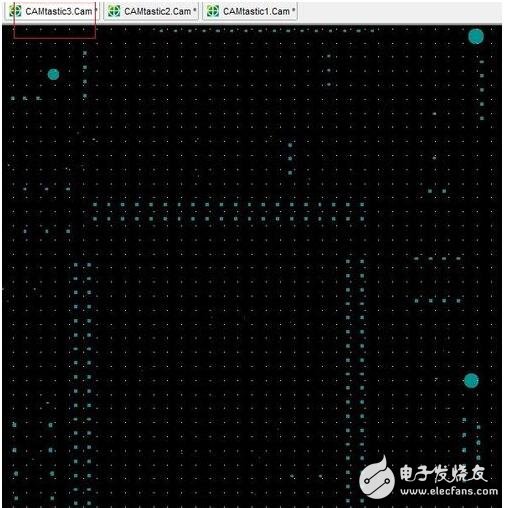

8、点击ok按键，进行第三次输出。在弹出来的“import Drill Data” 界面里左键点击“ok”按键，进行输出。

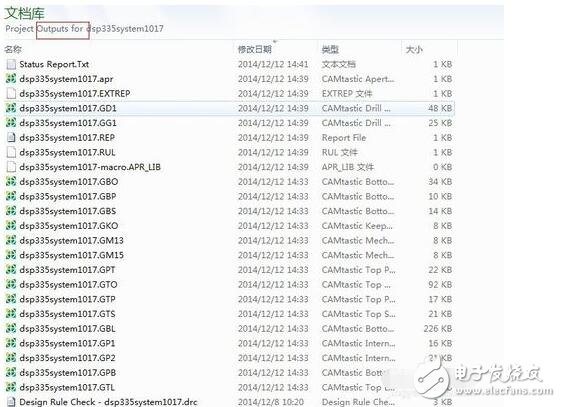

9、把当前工程目录下的Out 文件夹中的所有的文件进行打包压缩，送到加PCB工厂进行加工。
