【第二层数据链路层】基础

链路层帧格式&交换机基础

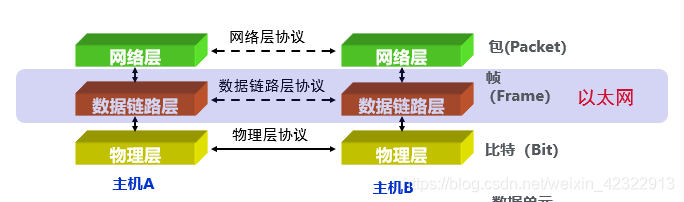

数据链路层位于网络层和物理层之间，数据链路层的功能是：
1. 数据链路的建立，维护和拆除
2. 帧的包装，帧的传输，帧的同步
3. 帧的差错恢复
4. 流量控制

1.MAC地址

以太网地址用来识别一个以太网上的单独或者一组设备
---------------------------------24比特供应商标识 ------------------------------------------- 24比特 供应商对网卡的唯一编号

---- —！	---- ----	---- ----	---- ----	---- ----	---- ----
00 06	1B A3	93 6C	00 0D	28 BE	B6 42

• 对于0006 —>1010

• 0 ：物理地址（单播地址）

• 1：逻辑地址（组播地址）

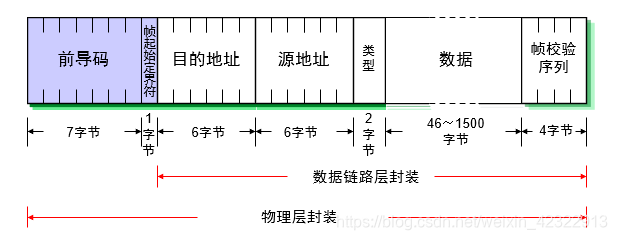

2.帧格式 Ethernet

3.交换机工作原理

1、交换机接收数据帧，根据原MAC地址更新MAC地址表，根据目标地址做出转发决定
2、如果是未知单播帧或广播帧，则泛洪（广播）注意：泛红：除了收口以外其他的都给广播
3、如果是已知单播帧，则直接转发至对一个的端口
4、MAC地址表的老化时间是300Ｓ

3.1 交换机体系

• Cisco交换机体系
  1. Cisco 2960 系列 （入门级）
  2. Cisco 3560 系列 （企业级）
  3. Cisco 4500 系列 （模块化）
  4. Cisco 6500 系列 （大型企业网络）

设备型号	概述
WS-C2960-24TT-L	24个 10/100 （百兆接口）+2 个10/100/1000(千兆接口)
WS-C2960-24TC-L	24个 10/100 （百兆接口）+2 个双介质千兆上行链路端口
WS-C2960G-24TC-L	20个 10/100/1000+4 个双介质千兆上行链路端口
WS-C2960-48TT-L	48个 10/100+2 个10/100/1000
WS-C2960G-48TC-L	48个 10/100+2个双介质千兆上行链路端口

3.2 交换机接口工作模式

• 单工 ： 两个数据站之间只能单一方向传输数据
• 半双工 ： 两个数据站之间可以双向数据传输，但不能同时进行
• 全双工 ：两个数据站之间双向传输
• 自动 ：-- 就是自己自适应是全双工还是半双工

速率不一致无法进行数据传输
模式协商失败无法进行通信

4.交换机基本配置

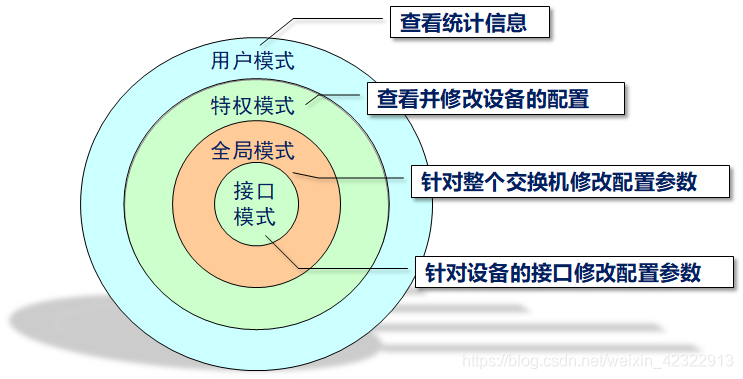

四种模式

#用户模式#
#只能查看版本信息#
switch>
#特权模式#
#可以查看交换机上的配置和一些设置#
switch>enable
switch#
#全局配置模式#
#能够配置交换机信息#
switch#> conf t
switch(config-if)#
#接口模式#
#针对指定的端口生效的#
switch(config)# interface f0/1
switch(config-if)#

改名字

Switch(config)#hostname zoe
zoe(config)#

用户模式进入特权模式加上明文密码

zoe(config)#enable pass
zoe(config)#enable password 123

配置特权密码*

zoe(config)#enable secret 123
service passwd-encryption------将明文密码加密

#如果两个密码都设置，secret密码生效#

退出方法

#Exit是退到上一层#
#End和ctrl+Z是退到特权模式#

保存配置

zoe(config)# wr
zoe(config)# Copy runing-configure startup-configure

其他常用命令

show version (再特权模式下查看ＩＯＳ版本信息)
show running-configure (sh run )（查看当前的配置信息）
show interface f0/1（查看指定接口配置信息）
show mac-address-table（查看ｍａｃ地址表）

#指定端口速率#

switch(config)# interface f0/1
switch(config-if)# speed 100
switch(config-if)# speed auto
