前面的7节课把开发板上基本的外设都测试过一边，接下来马上就要进入wifi和蓝牙应用的测试了
在此之前，还需要把掉电数据保存的功能给实现，在STM32中，可以使用内部的flash或者有些自带的EEPROM
在 ESP32-C3 上，使用非易失性存储 (NVS)  库的方式，进行简单数据的掉电保存
... 分区表章节添加分区表修改方法链接                               2022/3/29

前言

接下来的 ESP32-C3 功能测试都是基于自己设计的开发板：

自己画一块ESP32-C3 的开发板（第一次使用立创EDA）（PCB到手）

开发环境是乐鑫官方的 ESP-IDF，基于VScode插件搭建好的：

ESP32-C3 VScode开发环境搭建（基于乐鑫官方ESP-IDF——Windows和Ubuntu双环境）

因为是对ESP32-C3 内部 Flash的操作，所以这里我们不要用到其他外设。

1、NVS基础介绍

通俗的来说，NVS 就是在 flash 上分配的一块内存空间，提供给用户保存掉电不丢失的数据。

本文主要主要的目的是基于官方的SDK，学会使用 NVS，相关的知识简单提一下，比如分区表等（后期需要应用到的时候再来详细说明）。

1.1 基本介绍

对于ESP32-C3 NVS的介绍，乐鑫的官网的说明链接如下：

乐鑫官方ESP32-C3 NVS部分说明

简单通过官方介绍了解一下，还是使用几张官方的图表示一下：

在这里插入图片描述

1.2 分区表

我们说NVS是内存上的一块区域，那么他是地址是多少？大小是多少？

这就不得不提一下分区表相关的内容了，官方说明地址如下：

ESP32-C3 的 flash 分区表

根据官方介绍，我们列出这里需要用到的：

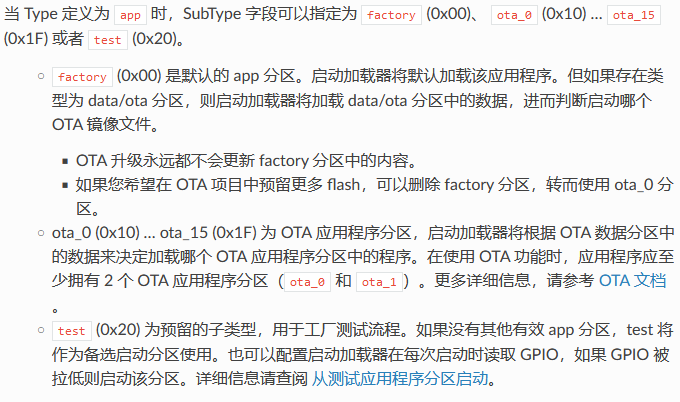

分区表中的每个条目都包括以下几个部分：Name（标签）、Type（app、data 等）、SubType 以及在 flash 中的偏移量（分区的加载地址）。

Type 字段可以指定为 app (0x00) 或者 data (0x01)，也可以直接使用数字 0-254（或者十六进制 0x00-0xFE）。注意，0x00-0x3F 不得使用（预留给 esp-idf 的核心功能）。
SubType 字段长度为 8 bit，内容与具体分区 Type 有关。目前，esp-idf 仅仅规定了 “app” 和 “data” 两种分区类型的子类型含义。

在这里插入图片描述

所以根据上面分区表的介绍说明，对于我们使用的 ESP32-C3，芯片启动会自动打印系统信息，对应的 NVS 说明如下图：

在这里插入图片描述

对于NVS分区如何生成，请参考我的另一篇博文：

ESP32-C3入门教程网络篇（二、 Wi-Fi 配网 — Smart_config方式和 BlueIF方式）

在博文最后面，因为默认的分区表满足不了需求，告知了如何修改分区表。

1.3 NVS使用步骤

本文的NVS测试，是基于默认的分区表，所以在使用过程，我们不需要再进行分区表的操作。

NVS所需要用到的API，在nvs_flash.h 文件中，路径为：esp-idf/components/nvs_flash/include/nvs_flash.h

1、初始化 NVS，使用函数nvs_flash_init：

在示例中：

在这里插入图片描述

2、打开NVS，使用nvs_open函数：

在这里插入图片描述

在示例中，第二个参数应该是表示打开的区域是可以读也可以写的，只读的是NVS_READONLY：

在这里插入图片描述

3、读写操作，使用nvs_get_*(*号表示不同的数据类型，比如nvs_get_i32、nvs_get_u16) 读操作，使用nvs_set_*进行写操作：

在这里插入图片描述

在示例中对于读写应用如下：

在这里插入图片描述

4、写入值后，需要条用nvs_commit函数确保值写入成功。

在这里插入图片描述

5、关闭NVS，完成写入后，使用nvs_close关闭。

在这里插入图片描述

2、示例测试

2.1 基础示例测试

在官方例程中，我们参考的示例程序有2个，如下图：

在这里插入图片描述

示例nvs_rw_value:

在我们上面介绍NVS的使用步骤中的举例，就是用的nvs_rw_value工程，基本的工程没什么好修改的，测试的结果如下，每次重启 restart_counter 的值就会增加1，如下图：

在这里插入图片描述

示例nvs_rw_blob:

第二个工程测试效果如下：

在这里插入图片描述

先看了测试效果，我们来简单说明一下源码，第一个函数save_restart_counter函数，和示例nvs_rw_blob基本一样，不多说。

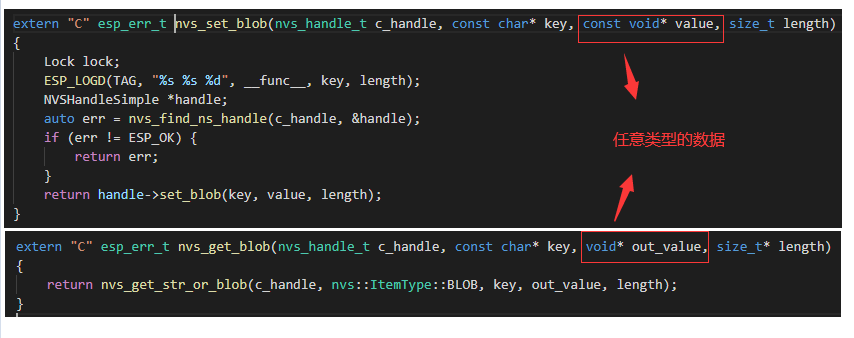

我们来看第二个函数save_run_time，在这个函数中，我们使用了一个nvs_get_blob和nvs_set_blob的函数，注意到他们都有一个 void*类型得参数，表面这两个nvs的操作能够适用于任意类型的数据。

在这里插入图片描述

上面的save_run_time函数，我们直接上添加了注释的源码：

/* Save new run time value in NVS
   by first reading a table of previously saved values
   and then adding the new value at the end of the table.
   Return an error if anything goes wrong
   during this process.
 */
esp_err_t save_run_time(void)
{
    nvs_handle_t my_handle;
    esp_err_t err;

    // Open  正常的操作步骤，打开nvs，第一个命名空间，读写，句柄名称
    err = nvs_open(STORAGE_NAMESPACE, NVS_READWRITE, &my_handle);
    if (err != ESP_OK) return err;

    /* Read the size of memory space required for blob
     unsigned int required_size
     读nvs，读取键值对为 "run_time" 处的内容放入 变量required_size
    */
    size_t required_size = 0;  // value will default to 0, if not set yet in NVS
    /*先使用一次nvs_get_blob函数，但是第三个参数输出地址使用的是NULL，
    表示读出的数据不保存，因为这里使用只是为了看一下 "run_time" 处是否
    有数据，只是先读一下数据，看一下读完以后 required_size 还是不是0
    */
    err = nvs_get_blob(my_handle, "run_time", NULL, &required_size);
    if (err != ESP_OK && err != ESP_ERR_NVS_NOT_FOUND) return err;

    /* Read previously saved blob if available
    这里申请一块地址，定义为 run_time ,地址上存放的示uint32_t数据，大小为
    required_size大小 + sizeof(uint32_t)
    */
    uint32_t* run_time = malloc(required_size + sizeof(uint32_t));
    /*
    如果上面读到的 required_size 大于0 ，说明"run_time" 处以前是保存过数据的
    那么，就先读出来，保存在刚才申请的 地址 run_time 处（第3个参数）。
    */
    if (required_size > 0) {
        err = nvs_get_blob(my_handle, "run_time", run_time, &required_size);
        if (err != ESP_OK) {
            free(run_time);
            return err;
        }
    }
    /*
    Write value including previously saved blob if available
    不管 required_size 有过还是没有过，进行这步操作，都会使得 required_size 增加
    增加 sizeof(uint32_t) 大小，因为示例本意示重启一次，计数必须加一次
    */
    required_size += sizeof(uint32_t);
    /*
    每一次保存的是使用数组形式保存数据：类似于 uint32_t run_time[] 数组
    给数组赋值
    */
    run_time[required_size / sizeof(uint32_t) - 1] = xTaskGetTickCount() * portTICK_PERIOD_MS;
    /*
    最后把需要保存的数组处理完成以后
    调用 nvs_set_blob 函数进行保存
    */
    err = nvs_set_blob(my_handle, "run_time", run_time, required_size);
    free(run_time);

    if (err != ESP_OK) return err;

    // Commit
    err = nvs_commit(my_handle);
    if (err != ESP_OK) return err;

    // Close
    nvs_close(my_handle);
    return ESP_OK;
}

搞清楚了上面这个函数，nvs_rw_blob示例基本就没问题了，接下来的print_what_saved(void)函数中，使用了不同的 get 函数，从同一个命名空间的不同键值处取出了不同的数据（这个具体下一节我们会做测试），其他的倒没什么特别的：

在这里插入图片描述

2.2 数据的删除

前面说过，NVS其实也就是在 Flash 空间上开辟了一块区域，那么这块区域肯定示有地址的，只是 ESP32-C3 使用 NVS方式，对使用者而言内存地址是不透明的，只是通过命名空间和键值对自动分配（下一节会说明）。既然有保存，那么也得知道删除，因为不删除，数据可能会一直存在与那个地址空间。

示例和官方说明只是说明了如何使用 NVS 保存数据掉电不丢失，却没有针对性的说明如何清除数据。

我们通过nvs.h找到了两个函数：

esp_err_t nvs_erase_key(nvs_handle_t handle, const char* key);

esp_err_t nvs_erase_all(nvs_handle_t handle);

使用这两个函数，我们测试一下，测试函数基于 示例nvs_rw_blob:，然后加入按键驱动：

ESP32-C3 学习测试（二、GPIO中断、按键驱动测试）

我们通过按键操作，对示例中保存的数据进行删除，在按键驱动中，我们修改一下代码：

static void button_single_click_cb(void *arg){

    uint8_t *num = (uint8_t *)arg;
    uint8_t gpio_num = *num;
    ESP_LOGI(TAG, "BTN%d: BUTTON_SINGLE_CLICK\n", gpio_num);
    printf("nvs_erase_key test!\r\n");
    // nvs_erase_key(my_handle,"restart_conter");
    nvs_handle_t my_handle;

    // Open
    nvs_open(STORAGE_NAMESPACE, NVS_READWRITE, &my_handle);

    nvs_erase_key(my_handle,"restart_conter");

    // err = nvs_commit(my_handle);

    // nvs_close(my_handle);
}

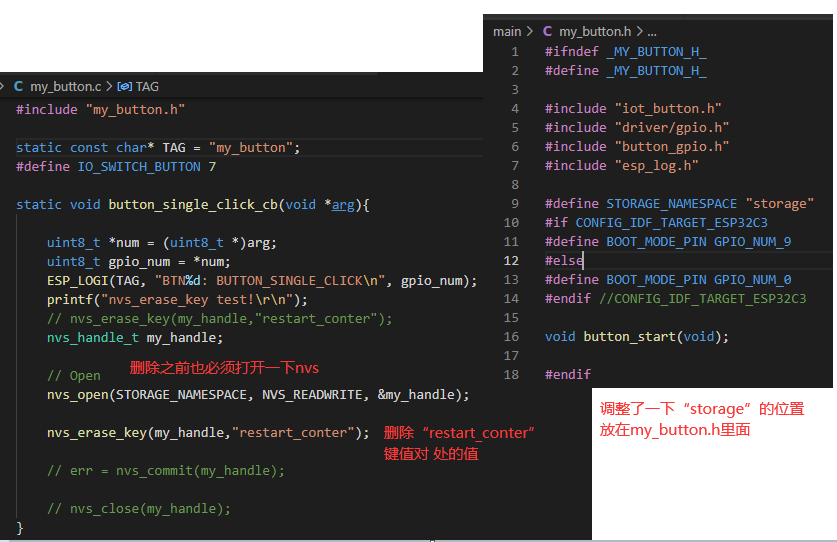

图示如下:

在这里插入图片描述

测试效果如下图：

在这里插入图片描述

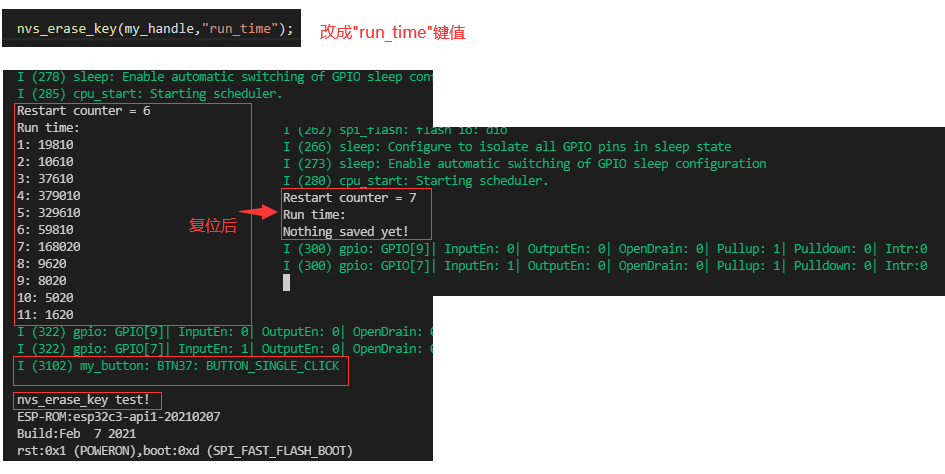

然后换一个 key 试一试：

在这里插入图片描述

最后测试一下nvs_erase_all，如下图：

在这里插入图片描述

2.3 命名空间，键值对

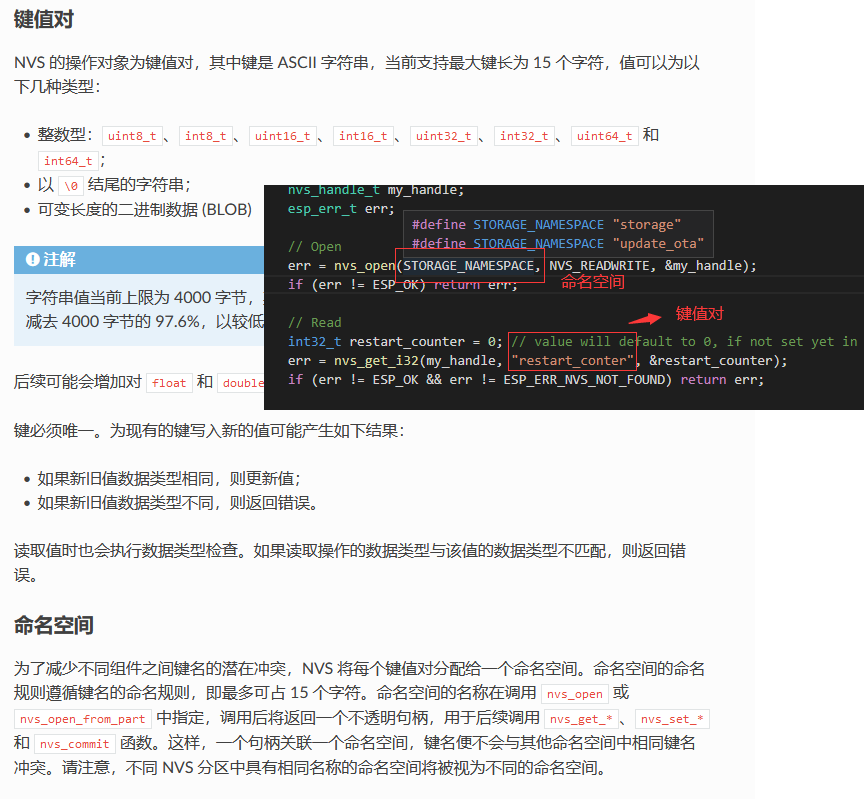

在上面例程中用到过命名空间，可以区分不同的存储区域，但是还有一个 key 参数，应该示键值对，感觉和命名空间一样，也是用来区分不同数据的，如图：

在这里插入图片描述

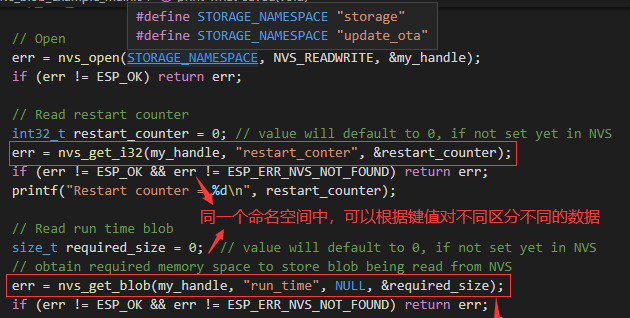

在前面的多个示例测试中，我们也多少对命名空间（函数中一般用参数const char* name表示）和键值对（函数中一般用参数const char* key表示）有一定理解，首先在示例中，使用了同一个命名空间，通过不同的键值对获取不同的数据：

在这里插入图片描述

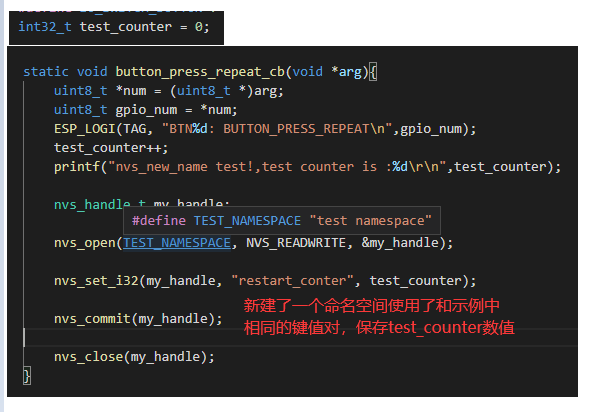

针对命名空间和键值对做几个简单的测试，使用按钮连按，保存新的命名空间的数值，在按键操作中保存新的数据：

在这里插入图片描述

这个数据也是上电的时候读取：

在这里插入图片描述

测试结果如下：

在这里插入图片描述
总结一下，基于前面的测试示例，画了一张图，如下：

在这里插入图片描述

2.4 字符串数据类型的保存

上面我们示例中使用的数据基本都是整形，虽然我们示例中使用了nvs_set_blob，也还是传入的整形数据，我们来测试下，保存字符串，数值类型的数据。

和上面的例程一样，通过按键操作保存一个字符串：

static void button_long_press_start_cb(void *arg){
    uint8_t *num = (uint8_t *)arg;
    uint8_t gpio_num = *num;
    ESP_LOGI(TAG, "BTN%d: BUTTON_LONG_PRESS_START\n", gpio_num);

    char test_str[]="this is my test str,boom!";
    printf("nvs_new_name test!\r\n");
    nvs_handle_t my_handle;
    nvs_open(TEST_NAMESPACE, NVS_READWRITE, &my_handle);
    nvs_set_str(my_handle,"str_test",test_str);
    nvs_commit(my_handle);
    nvs_close(my_handle);
}

在主函数中，新建一个读取函数：

esp_err_t my_test_str(void)
{
    nvs_handle_t my_handle;
    esp_err_t err;
    char get_char[30] = {0};
    // Open
    err = nvs_open(TEST_NAMESPACE, NVS_READWRITE, &my_handle);
    if (err != ESP_OK) return err;

    // Read
    size_t required_size = 0;
    err = nvs_get_str(my_handle, "str_test",NULL,&required_size);
    // err = nvs_get_i32(my_handle, "str_test", &restart_counter);
    // if (err != ESP_OK && err != ESP_ERR_NVS_NOT_FOUND) return err;
    // err = nvs_get_blob(my_handle, "run_time", NULL, &required_size);
    if (err != ESP_OK && err != ESP_ERR_NVS_NOT_FOUND) return err;

    if (required_size > 0) {
        err = nvs_get_str(my_handle, "str_test", get_char, &required_size);
        printf("test str is: %s \nsize is %d \n",get_char,required_size);
        if (err != ESP_OK) {
            return err;
        }
    }
    else{
        printf("no str data now!!!\n");
    }
    // Close
    nvs_close(my_handle);
    return ESP_OK;
}

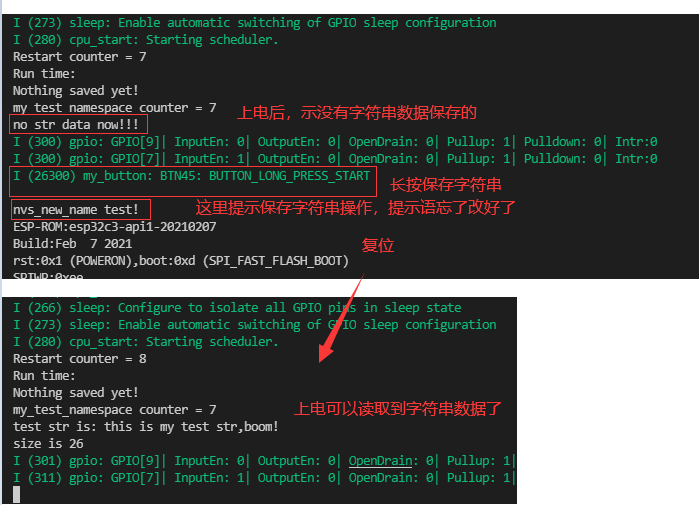

当然还是需要在app_main中调用my_test_str，测试效果如下：

在这里插入图片描述

在后期的 ESP32-C3 wifi 学习和使用的时候，保存的 SSID 和密码就会经常使用的 NVS 的字符串操作。
