01

K26系列门禁主机

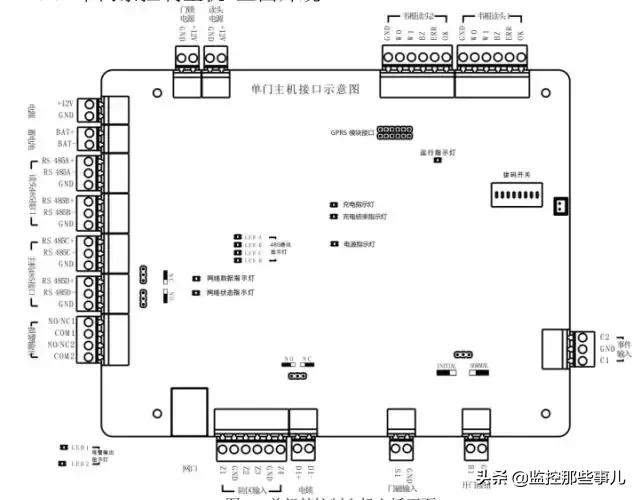

下面是26系列单门禁主机内部结构,26系列门禁主机在主板下面会有一排外部接线端子,我们的接线都是接在外部端子上。


电锁接线

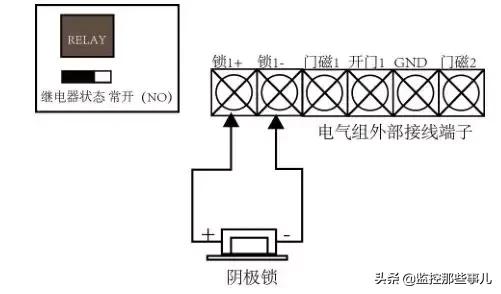

阴极锁接线,首先将继电器状态选为NO,将电锁正负极接入锁+锁-

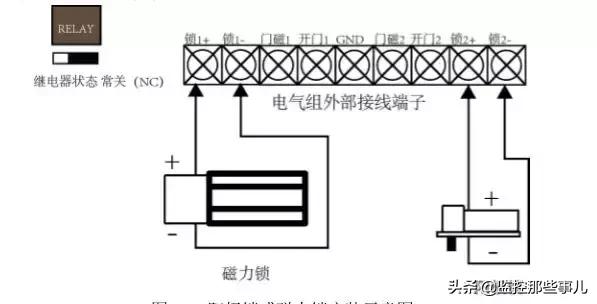

阳极锁/磁力锁接线,首先要将继电器状态选择为NC,然后电锁正负极接入锁+锁-


注:K26系列的门禁主机接电锁,不需要外接电源,但是电锁正负极和门禁主机接线端子正负极一定要对应

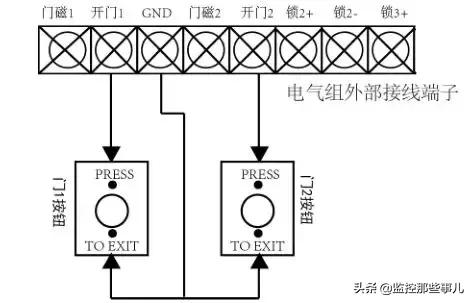

开门按钮接线

26门禁主机开门按钮接线和28系列接线相同,都是只需将开门按钮两端接入即可


02

K28系列门禁主机

下面是28系列单门禁主机内部接线端子,我们今天用到的就是A1-A8


电锁接线

通常电锁分为两种,常开信号的阴极锁,常闭信号的阳极锁/电磁锁

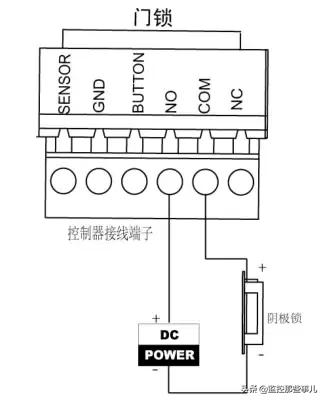

阴极锁接线,阴极锁要接门禁主机的NO和COM

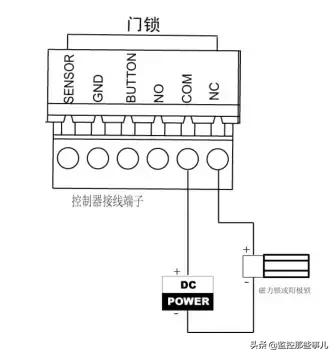

阳极锁/磁力锁,阳极锁/磁力锁要接门禁的NC和COM


注:K28系列的门禁主机接电锁,一定要外接电源供电,接线时电源负极和电锁负极相接,其他两端对接门禁主机的电锁端子任意两端即可

开门按钮接线

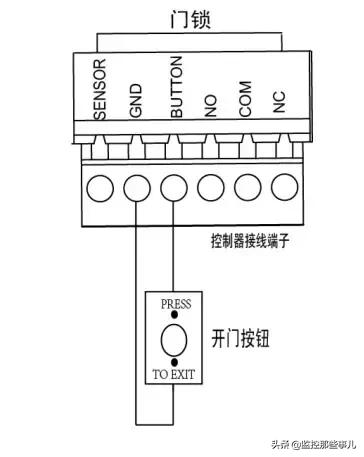

开门按钮接线,不需要外接电源,开门按钮两端接在门禁主机的BUTTON和GND即可
