一、项目概况

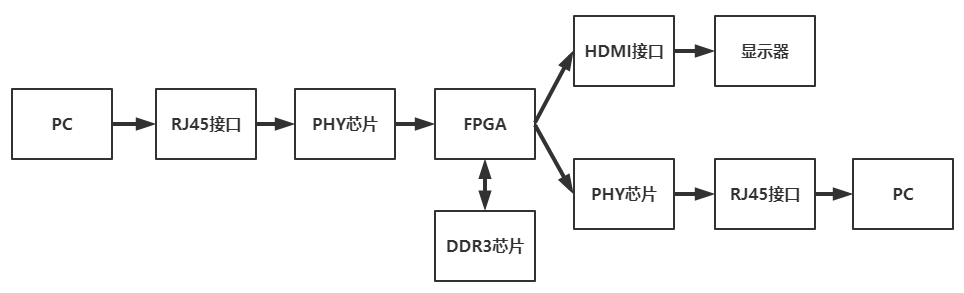

1、项目流程图

2、模块说明：

PC：个人电脑，有网线插槽的即可
RJ45接口：板卡上的网线插槽
PHY芯片：板卡上的以太网芯片，输入4对差分信号，转换为输出双沿4bit数据信号
FPGA：现场可编程逻辑门阵列，主控制器
DDR3芯片：第三代同步动态随机存取内存芯片，之前学过了
HDMI接口：高清多媒体接口，之前学过了

3、项目说明：

　　电脑上位机将一幅 1024*768 图片通过双绞线(网线)，发送给板卡网口(RJ45接口)，RJ45接口将数据传输给网卡(PHY芯片)，PHY 芯片将差分信号转换成双沿数据，IDDR将双沿数据转换成单沿数据传输给 FPGA，FPGA 处理完成后将图像数据缓存到DDR3 中，DDR3 中的图像数据使用 UDP 协议传回 PC 机，同时将 DDR3 中数据使用 HDMI 传输到显示器上。

二、PHY芯片

　　详情参考 VSC8601-DS-r41-VMDS-10210 文档，该文档可以在 Xilinx 官网中下载。

1、以太网和 RJ45 接口

　　以太网是一种产生较早，使用相当广泛的局域网。分类标准有标准以太网(10Mbit/s)，快速以太网(100Mbit/s)和千兆以太网(1000Mbit/s)。随着以太网技术的飞速发展，市场上也出现了万兆以太网其技术支持10Gbit/s的传输速率。以太网连接端口：常见的以太网接口类型有RJ45接口，RJ11接口。SC光纤接口等。其中RJ45接口是我们常见的网络设备接口。

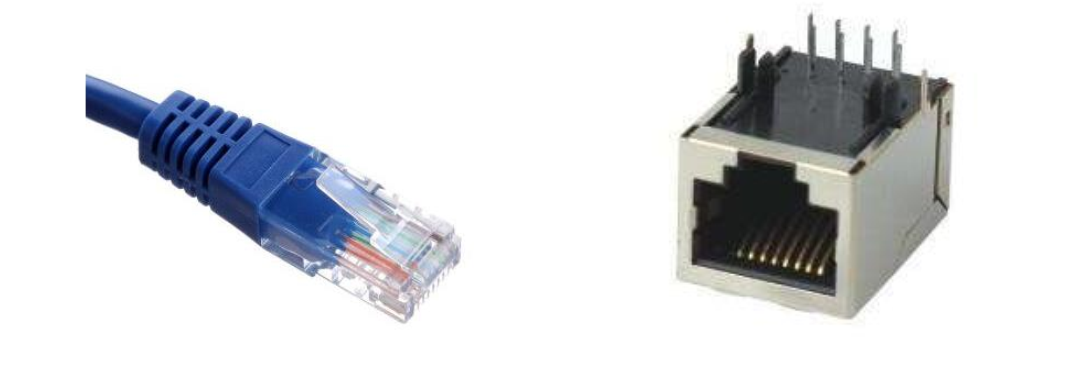

　　RJ45接口定义以及各引脚功能说明如下图所示，在以太网中只使用了1、2、3、6这四根线，其中1、2这组负责传输数据(TX+、TX-)，而3、6这组负责接收数据(RX+、RX-)，另外四根线是备用的。

　　总的来说，这一块部分知道即刻，不需要我们自己设计代码。

2、PHY 芯片介绍：

　　本项目使用 VITESSE VSC8601 网卡芯片，该芯片支持 10/100/1000 BASE-T，常用的网卡芯片有 VITESSE、高通等公司产品，该芯片通称为 PHY 芯片。该芯片与我们电脑、FPGA、MCU 等微处理器通信必须遵循 RGMII 协议。
