01、锁相环基本工作原理

1、基本概念

锁相环（Phase-Locked Loop，PLL）是一个能够比较输出与输入相位差的反馈系统，利用外部输入的参考信号控制环路内振荡信号的频率和相位，使振荡信号同步至参考信号。

2、基本原理

PD检测到Vin和Vout有相位偏移，产生一个检测信号（变化量，包含低频和高频成分），LPF把里面的高频成分滤除，只取低频成分。Vcont上升，让VCO振荡更快一些（Vout相位滞后Vin）使Vout去追赶Vin，减少二者相位差。通过反复的鉴相和调整，最终VCO输出信号和输入参考信号的频率、相位达成一致，这时PLL电路就进入锁定状态。

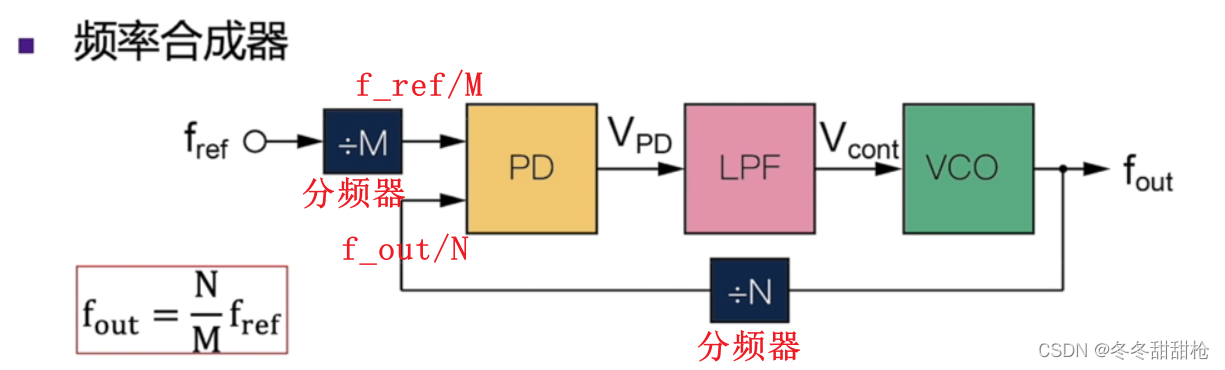

3、主要应用

 稳定之后：

即：



可通过调节N和M来控制输出的频率，其优点是稳定性和信号质量与参考信号等同。

4、主要器件

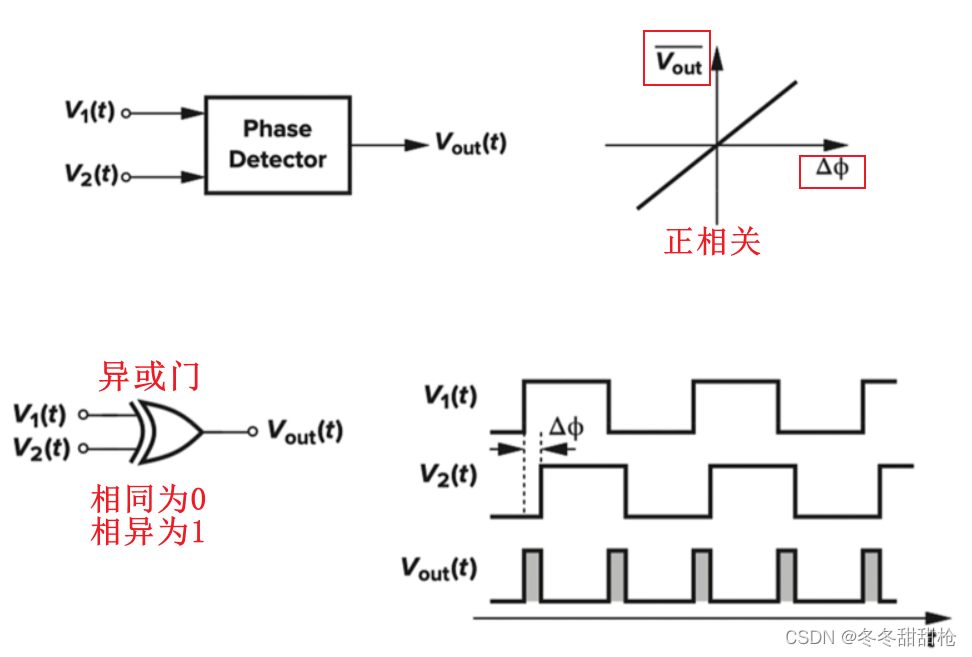

鉴相器（Phase Detector，PD）：把相位差转化为电压量（正相关），可通过异或门实现

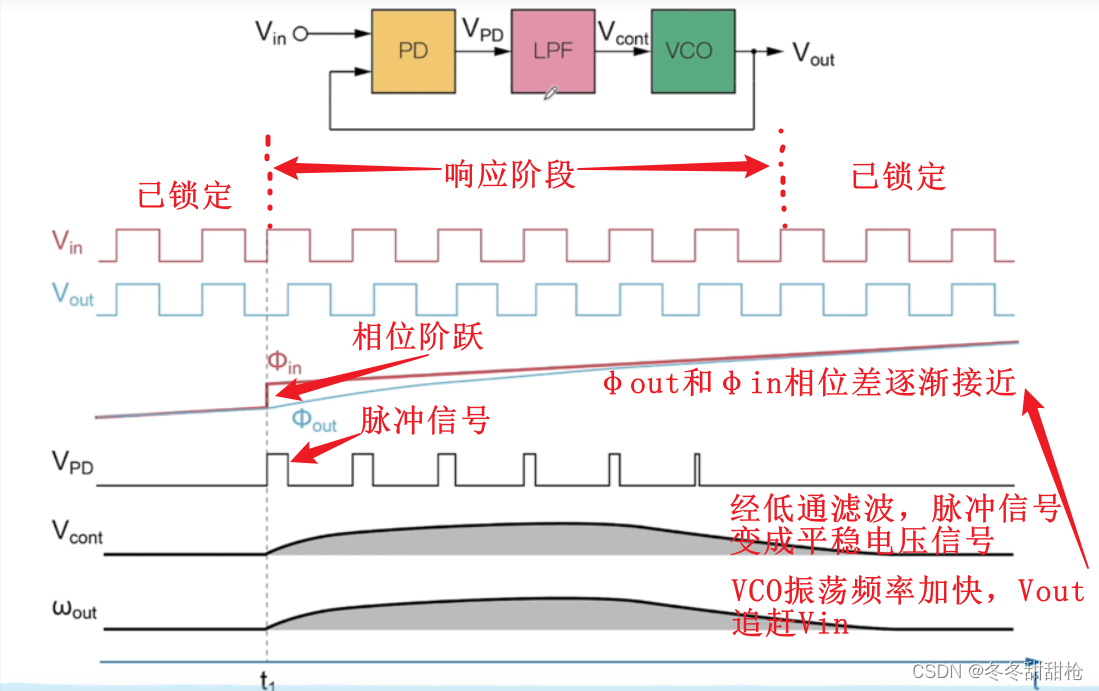

 5、PLL对相位阶跃的响应
