STM32G0x0系列-点亮一盏灯（寄存器）

原创 已于 2023-05-26 22:13:13 修改 · 1.9k 阅读 · 4 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#单片机 #stm32 #嵌入式硬件

于 2023-05-26 21:08:01 首次发布

目录

输入功能

浮空输入:通俗讲就是让管脚什么都不接，悬空着。

上拉输入

下拉输入

模拟输入

输出功能

开漏输出

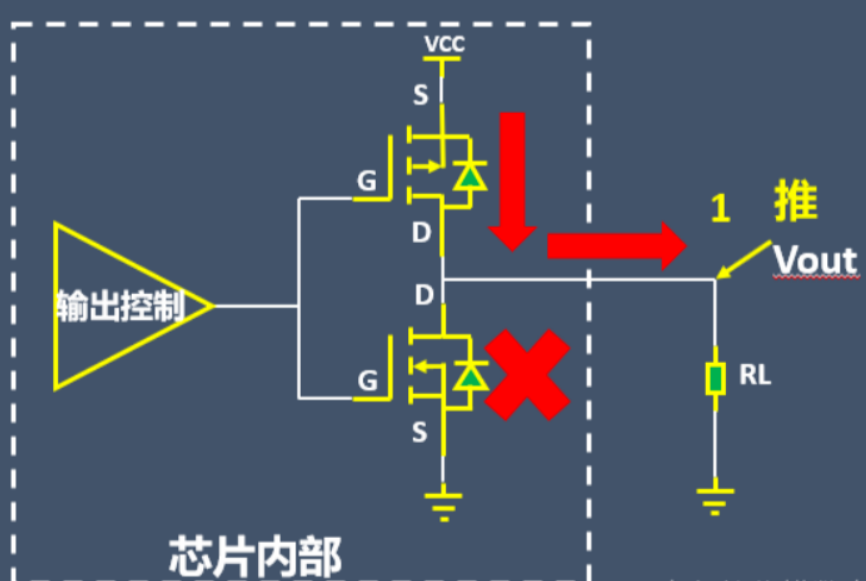

推挽输出

相关寄存器

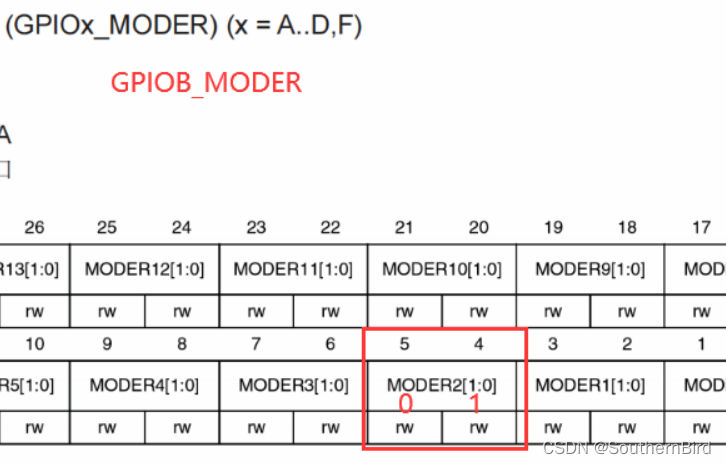

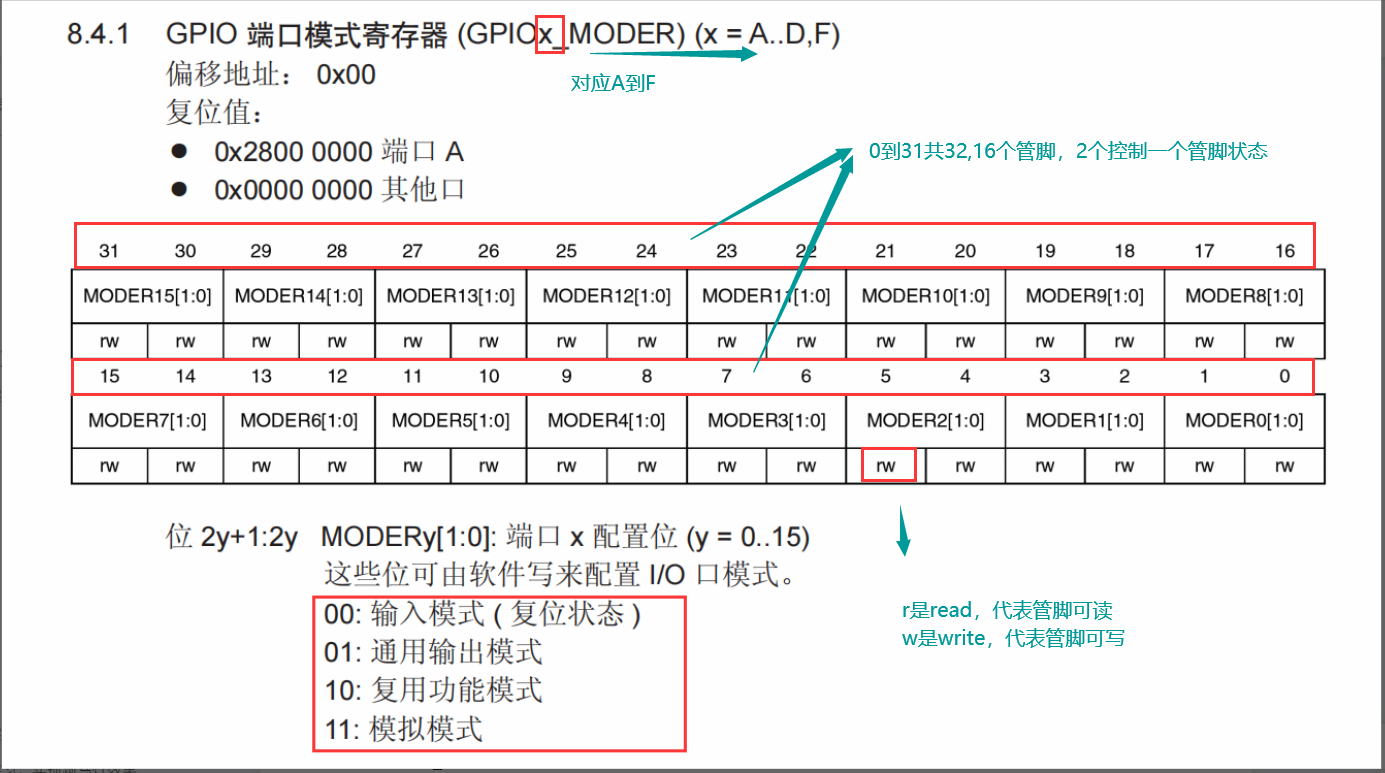

GPIOx_MODER 端口模式寄存器

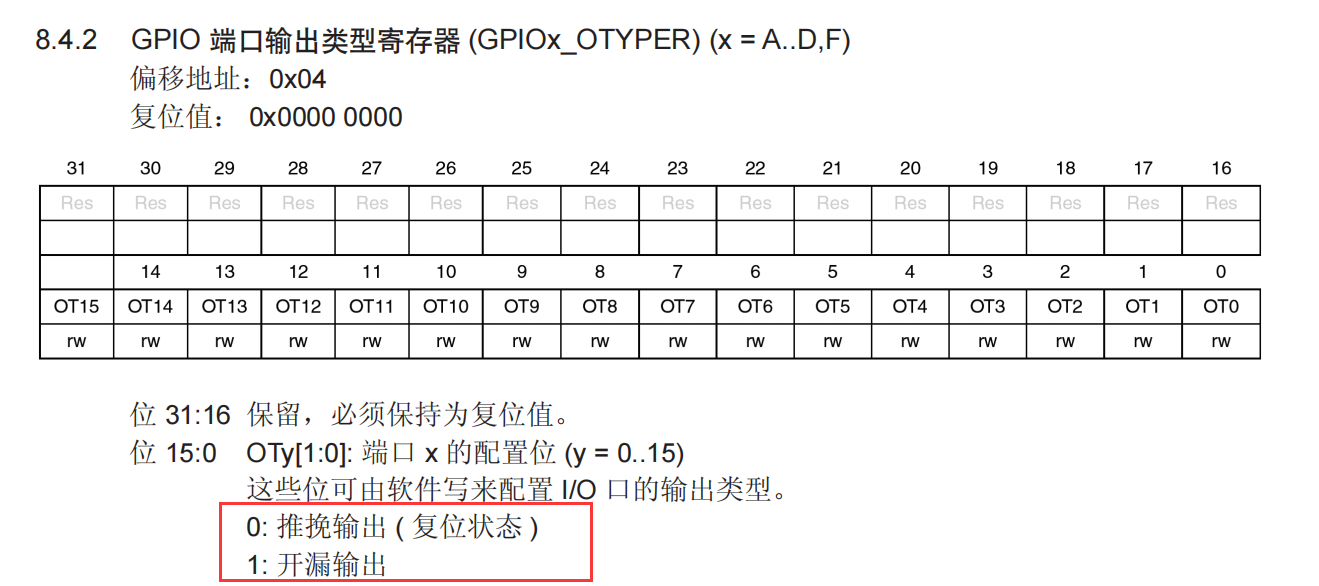

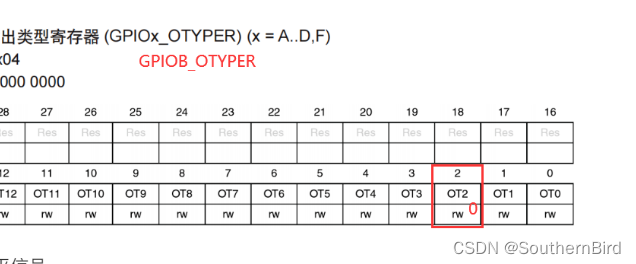

GPIOx_OTYPER 端口输出类型寄存器

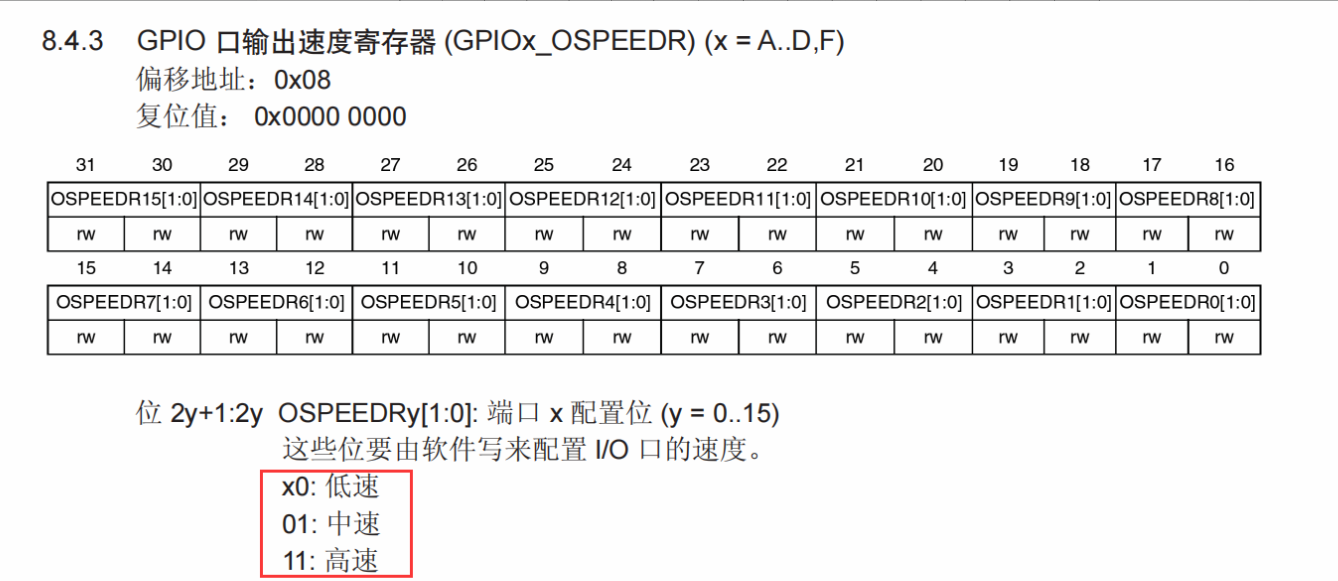

GPIOx_ OSPEEDR 端口输出速度寄存器

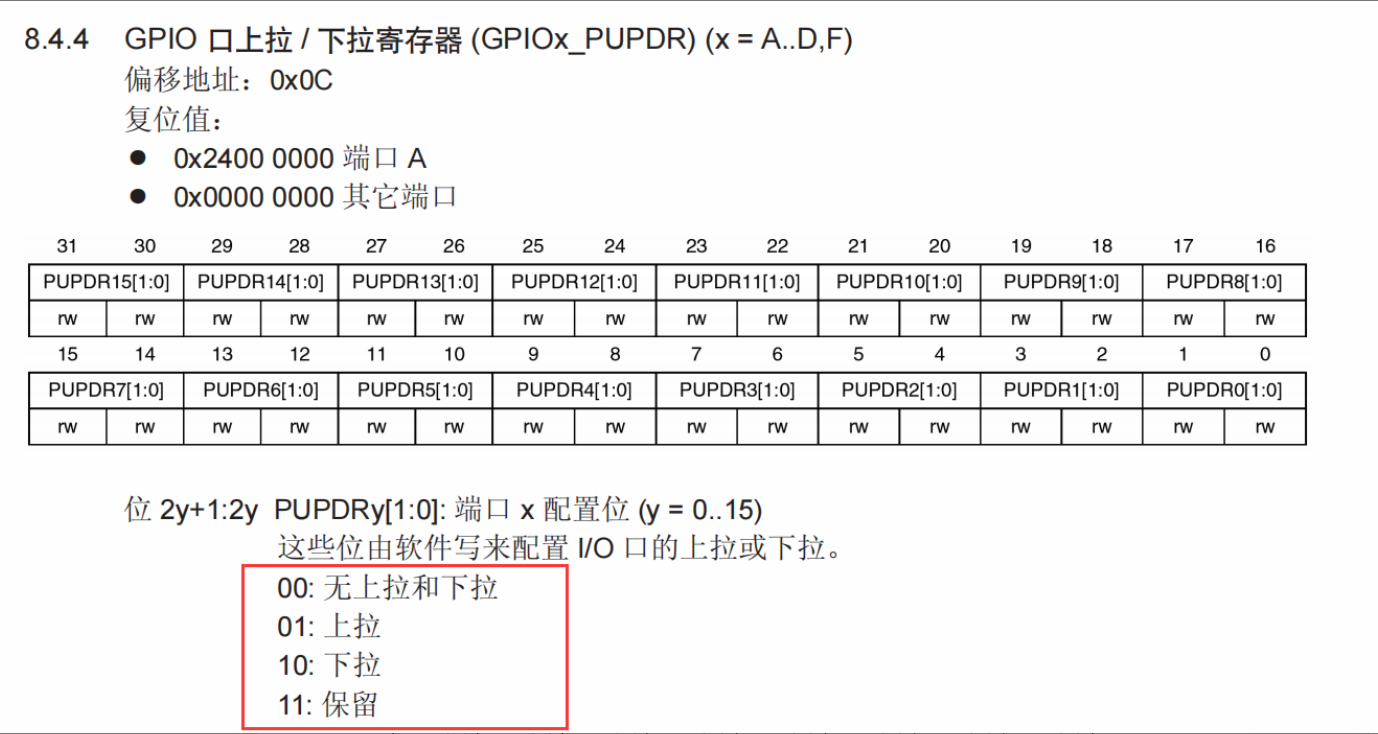

GPIOx_PUPDR 上拉/下拉寄存器

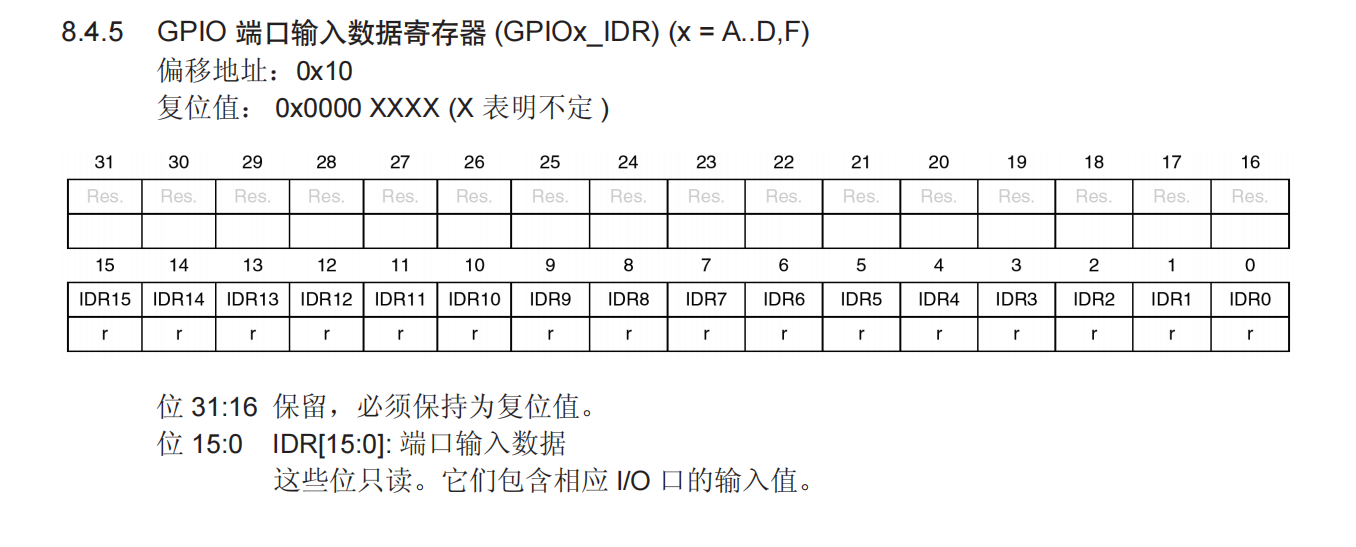

GPIOx_IDR 端口输入数据寄存器

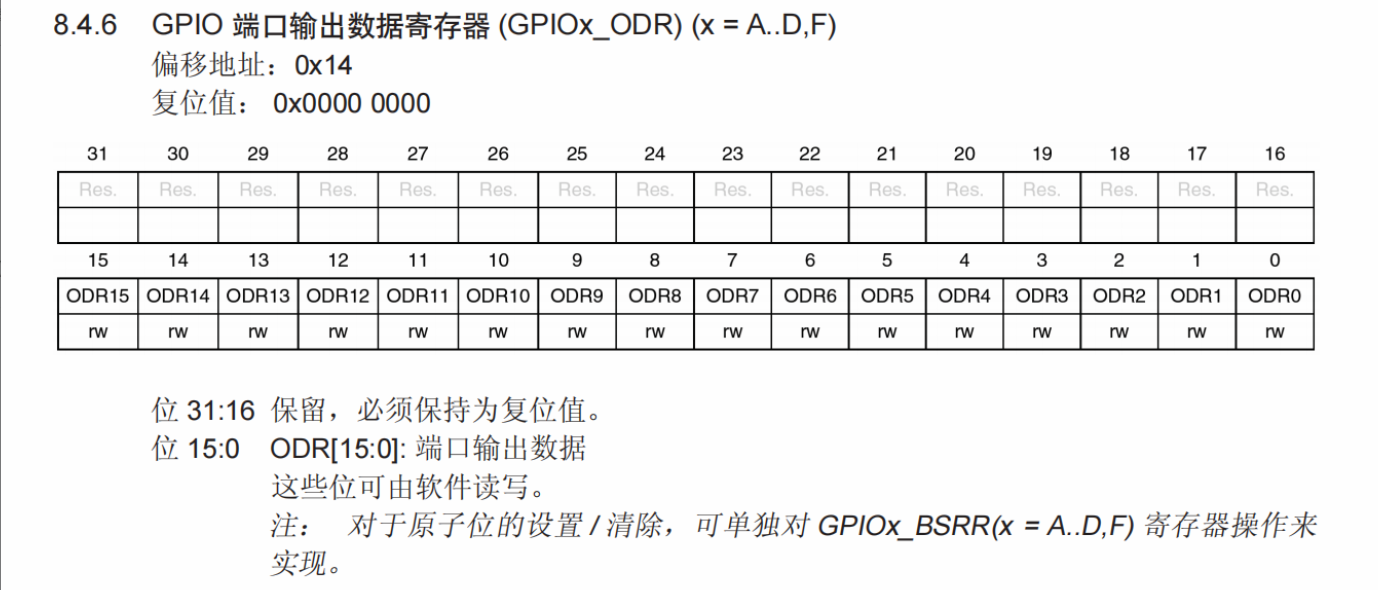

GPIOx_ODR 端口输出数据寄存器

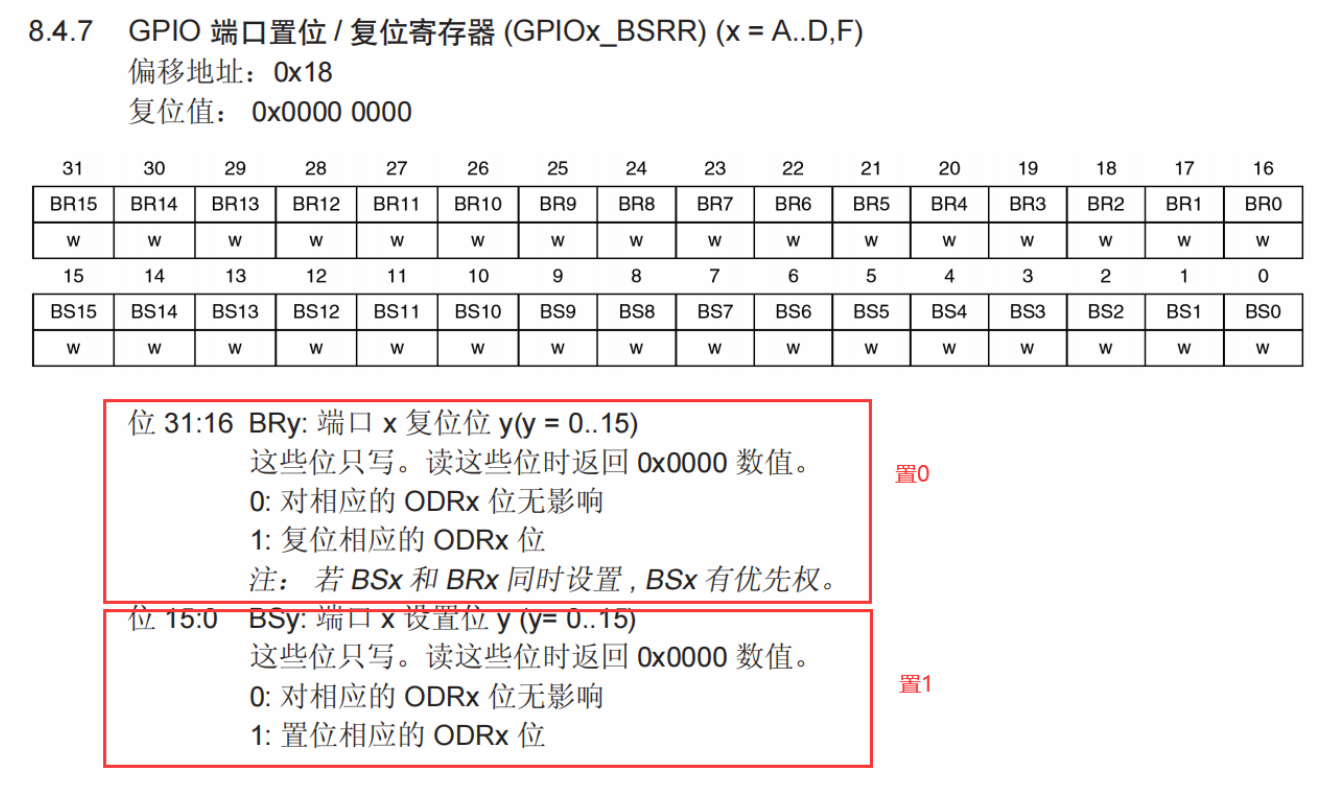

GPIOx_BSRR 置位 / 复位寄存器

 输出试验：点亮一盏灯

》1.查看自己想要点亮的灯编号

​编辑

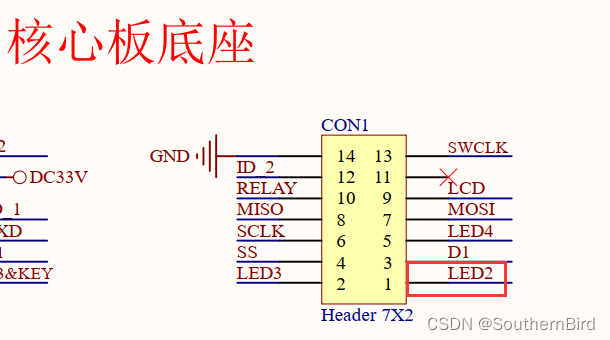

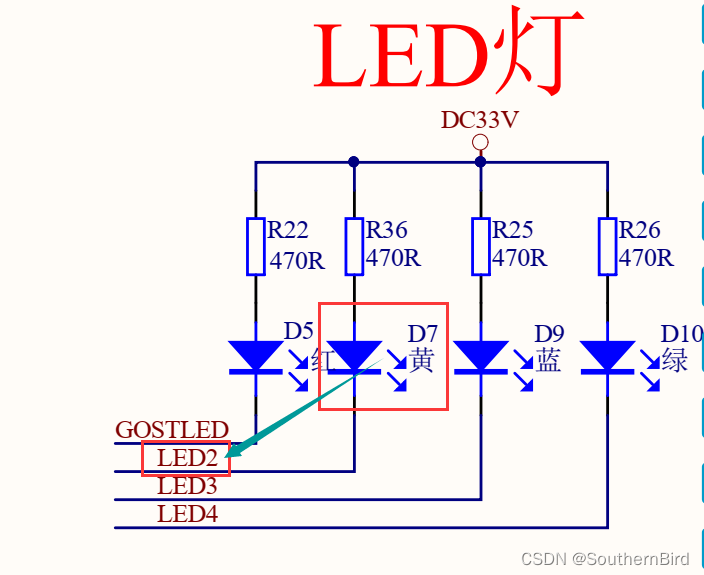

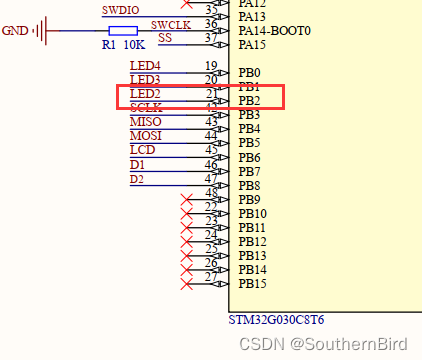

 》2.对比电路原理图

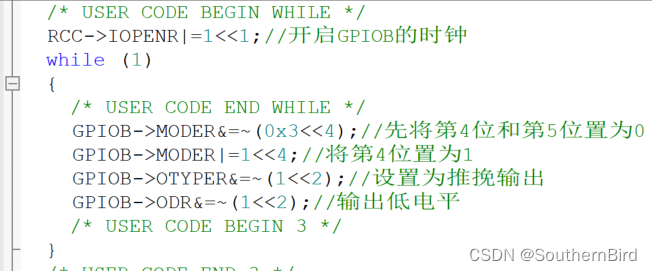

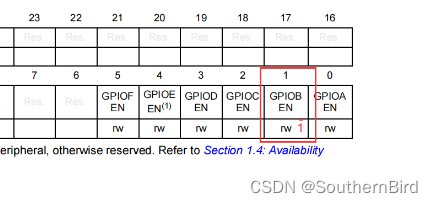

》3.编程实现

 结果：

输入功能

浮空输入:通俗讲就是让管脚什么都不接，悬空着。

此时VDD和VSS所在路径的两个开关同时断开。因为没有上拉和下拉，所以当IO口没有接输入的时候，此时的电平状态会是一个不确定的值，完全由外部输入决定。(一般实际运用时，引脚不建议悬空，易受干扰。 )

优势：这一种输入模式的电平会完全取决于外部电路而与内部电路无关

缺点：在没有外部电路接入的时候，IO脚浮空会使得电平不确定

应用：该模式是STM32复位之后的默认模式，一般用作对开关按键的读取或用于标准的通讯协议，比如IIC、USART的等

上拉输入

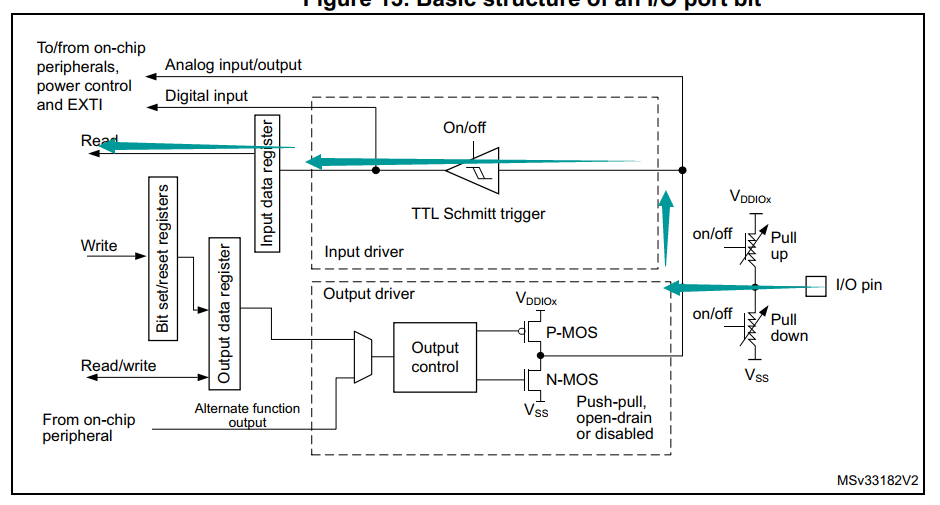

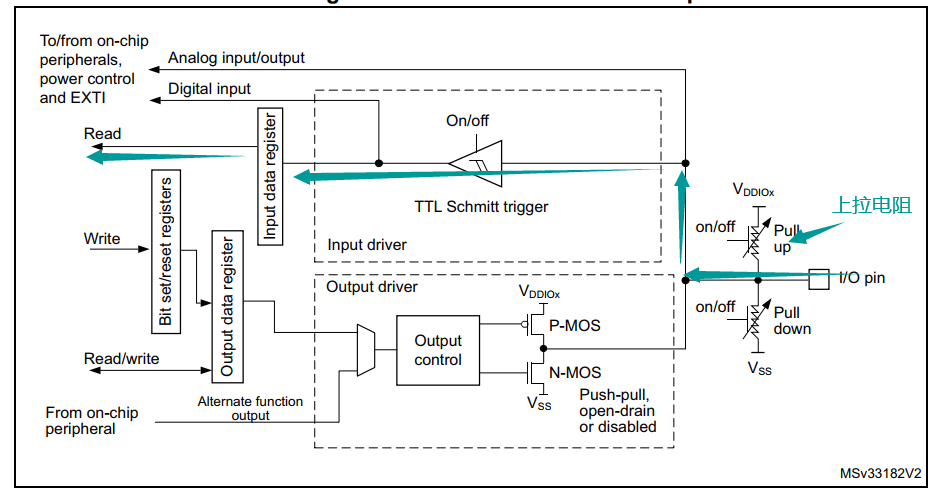

IO端口 - 上拉电阻 - 施密特触发器 - 输入数据寄存器 - 读

输入的电平不会因上下浮动而导致输入信号不稳定，当外部没有信号输入时，上拉电阻会将输入信号钳在高电平，此时引脚始终读到高电平信号。

下拉输入

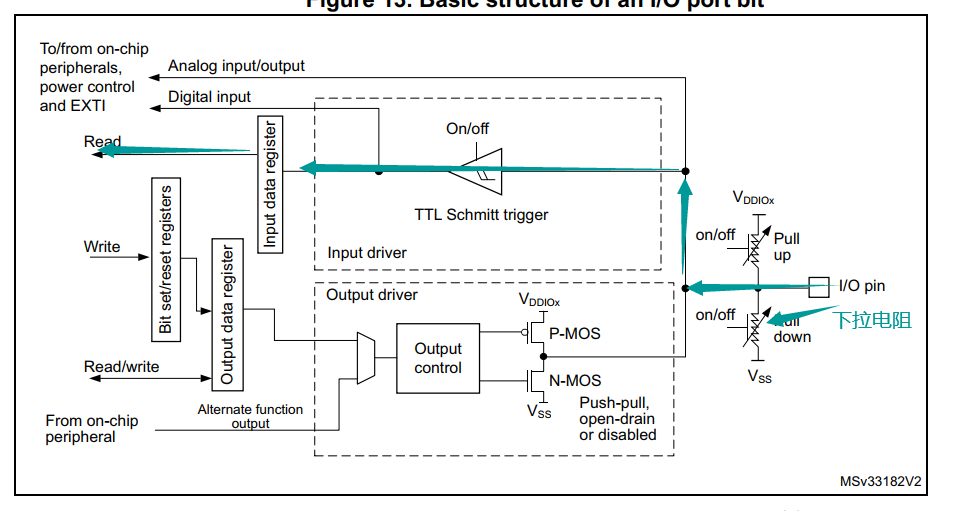

IO端口 - 下拉电阻 - 施密特触发器 - 输入数据寄存器 - 读

输入的电平不会因上下浮动而导致输入信号不稳定，当外部没有信号输入时，下拉电阻会将输入信号钳在低电平，此时引脚始终读到低电平信号。

模拟输入

未经任何处理的信号

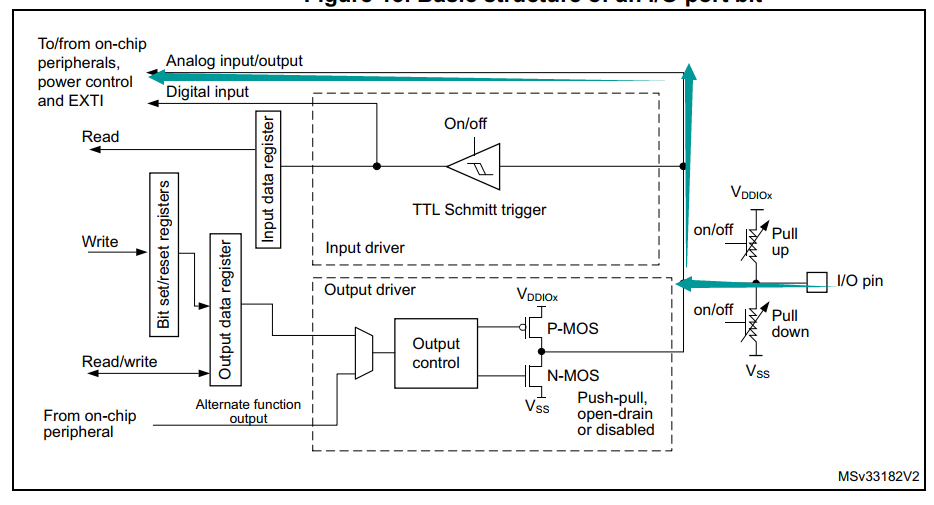

信号进入后不经过上拉电阻或者下拉电阻，关闭施密特触发器，经由另一线路把电压信号传送到片上外设模块。 所以可以理解为模拟输入的信号是未经处理的信号，是原汁原味的信号。

应用：当 GPIO 引脚用于 ADC 采集电压的输入通道时，则需要选择“模拟输入”功能，因为经过施密特触发器后信号只有 0、1 两种状态，所以 ADC 外设要采集到原始的模拟信号，信号源输入必须在施密特触发器之前。

输出功能

开漏输出

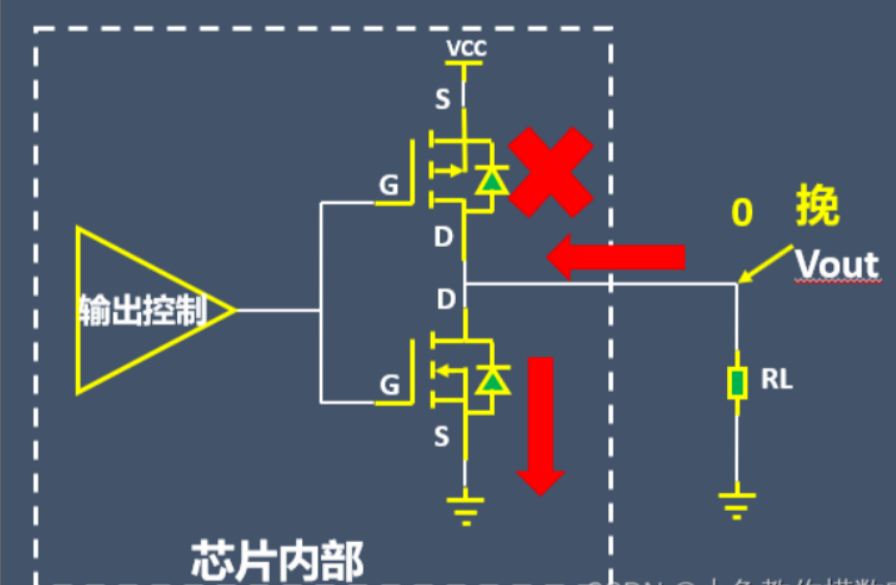

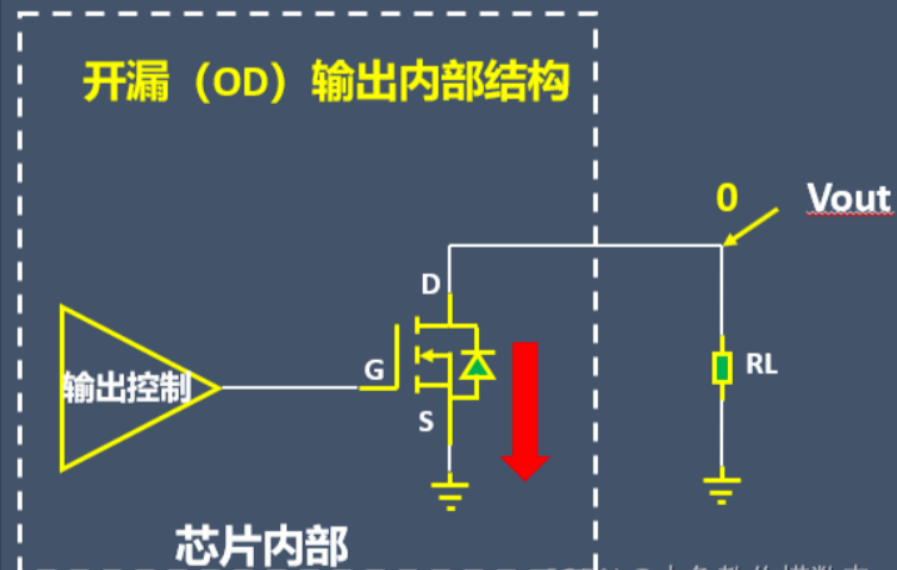

输出寄存器上的'0'激活 N-MOS，而输出寄存器上的'1'将端口置于高阻状态 (P-MOS 从不被激活 )。
