41.1 RS-485通讯协议简介

与CAN类似，RS-485是一种工业控制环境中常用的通讯协议，它具有抗干扰能力强、传输距离远的特点。RS-485通讯协议由RS-232协议改进而来，协议层不变，只是改进了物理层，因而保留了串口通讯协议应用简单的特点。

41.1.1 RS-485的物理层

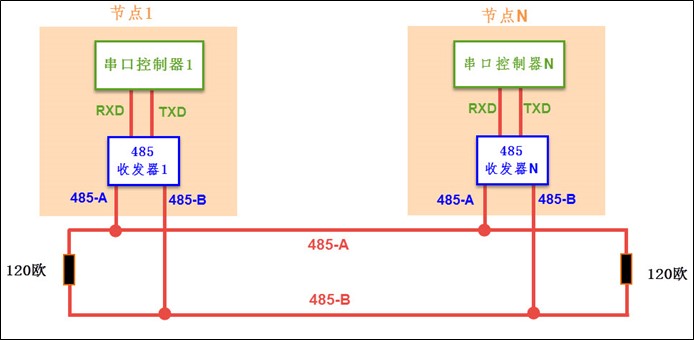

从《CAN—通讯实验》章节中了解到，差分信号线具有很强的干扰能力，特别适合应用于电磁环境复杂的工业控制环境中，RS-485协议主要是把RS-232的信号改进成差分信号，从而大大提高了抗干扰特性，它的通讯网络示意图见图 411。

对比CAN通讯网络，可发现它们的网络结构组成是类似的，每个节点都是由一个通讯控制器和一个收发器组成，在RS-485通讯网络中，节点中的串口控制器使用RX与TX信号线连接到收发器上，而收发器通过差分线连接到网络总线，串口控制器与收发器之间一般使用TTL信号传输，收发器与总线则使用差分信号来传输。发送数据时，串口控制器的TX信号经过收发器转换成差分信号传输到总线上，而接收数据时，收发器把总线上的差分信号转化成TTL信号通过RX引脚传输到串口控制器中。

RS-485通讯网络的最大传输距离可达1200米，总线上可挂载128个通讯节点，而由于RS-485网络只有一对差分信号线，它使用差分信号来表达逻辑，当AB两线间的电压差为-6V~-2V时表示逻辑1，当电压
