STM32F103移植threadx

threadx简介

Azure RTOS 是一个实时操作系统 (RTOS)，适用于由微控制器 (MCU) 提供支持的物联网 (IoT) 和边缘设备。 Azure RTOS 旨在支持高度受限设备（电池供电，并且闪存容量不到 64 KB）。

Azure RTOS 提供 EAL4+ 通用准则安全认证环境，包括通过 IPsec 实现的全 IP 层安全性以及通过 TLS 和 DTLS 实现的套接字层安全性。 我们的软件加密库已获得 FIPS 140-2 认证。 此外，我们还采用硬件加密功能、通过 ThreadX MODULES 实现的内存保护技术，以及 ARM TrustZone ARMv8-M 安全功能支持。

Azure RTOS 平台是运行时解决方案的集合，包括 Azure RTOS ThreadX、Azure RTOS NetX 和 NetX Duo、Azure RTOS FileX、Azure RTOS GUIX 和 Azure RTOS USBX。

开发环境：野火指南者，ubuntu16.04

编译环境：arm-none-ebi-gcc

编译工具：CMakeLists.txt

linux下使用CMakeLists.txt搭建stm32f103的方法参见这篇博客：

STM2F103开发环境搭建：LINUX + CMakelists_JR in the tree的博客-CSDN博客

1. threadx准备

从github上下载源码：

git clone https://github.com/azure-rtos/threadx.git

threadx内核部分，文件夹common：

野火指南者属于cortex-M3系列，需要用到的ports文件如下：

移植过程中需要修改的是tx_initialize_low_level.S，该文件接管了stm32的中断向量表，该文件中主要修改以下3个部分：

a）设置剩余可用ram的首地址__RAM_segment_used_end__

在链接脚本STM32F103VETx_FLASH.ld中设置该地址：

/* User_heap_stack section, used to check that there is enough RAM left */
  ._user_heap_stack :
  {
    . = ALIGN(8);
    PROVIDE ( end = . );
    PROVIDE ( _end = . );
    . = . + _Min_Heap_Size;
    . = . + _Min_Stack_Size;
    . = ALIGN(8);
    __RAM_segment_used_end__ = .;
  } >RAM

b）设置时钟与rtos的心跳，指南者的时钟为72M，设置rtos心跳为1000hz（此处频率过大，系统就会频繁调度，频率过低实时性能差，一般设置为1000hz）

SYSTEM_CLOCK      =   72000000
SYSTICK_CYCLES    =   ((SYSTEM_CLOCK / 1000) -1)

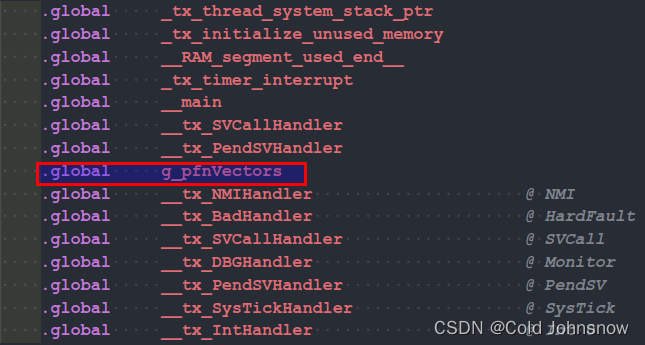

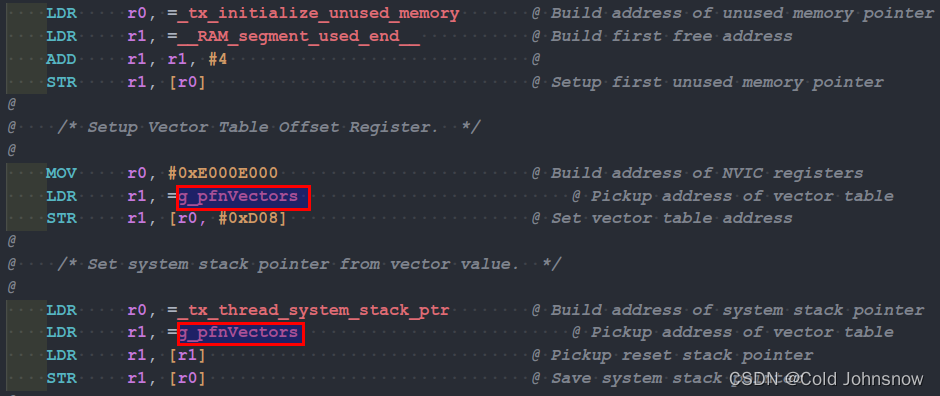

c）设置中断向量表首地址，tx_initialize_low_level.S中用到的向量表首地址为_vectors，启动文件中用到的为g_pfnVectors，将_vectors整体替换为g_pfnVectors。

2 CMakeLists.txt修改

主要是包含新增文件

enable_language(ASM)
FILE(GLOB_RECURSE LIBRARY_SRC_LIST ${PROJECT_SOURCE_DIR}/library/*.c)
FILE(GLOB_RECURSE BOARD_SRC_LIST ${PROJECT_SOURCE_DIR}/board/*.c)
SET(STARTUP_SRC library/CMSIS/Device/ST/STM32F1xx/Source/Templates/gcc/startup_stm32f103xe.s)
FILE(GLOB_RECURSE STARTUP_SRC_THREADX ${PROJECT_SOURCE_DIR}/library/threadx/ports/src/*.S)

include_directories(
    library/CMSIS/Device/ST/STM32F1xx/Include
    library/CMSIS/Include
    library/STM32F1xx_HAL_Driver/Inc
    library/STM32F1xx_HAL_Driver/Inc/Legacy
    library/threadx/common/inc
    library/threadx/ports/inc
    board/inc
    board/gpio
    board/usart
    board/timer
)

使用cmake生成Makefile

cmake ../ -DCMAKE_VERBOSE_MAKEFILE:string=on -DCMAKE_BUILD_TYPE:string=Debug

make编译报错：SysTick_Handler与PendSV_Handler重定义

CMakeFiles/shell_proj.elf.dir/library/threadx/ports/src/tx_initialize_low_level.S.o: in function `__tx_SysTickHandler':
threadx_proj/library/threadx/ports/src/tx_initialize_low_level.S:211: multiple definition of `SysTick_Handler';
CMakeFiles/shell_proj.elf.dir/board/src/stm32f1xx_it.c.o:threadx_proj/board/src/stm32f1xx_it.c:193: first defined here

CMakeFiles/shell_proj.elf.dir/library/threadx/ports/src/tx_thread_schedule.S.o: in function `__tx_ts_handler':
threadx_proj/library/threadx/ports/src/tx_thread_schedule.S:153: multiple definition of `PendSV_Handler';
CMakeFiles/shell_proj.elf.dir/board/src/stm32f1xx_it.c.o:threadx_proj/board/src/stm32f1xx_it.c:179: first defined here

在tx_initialize_low_level.S中实现了SysTick_Handler与PendSV_Handler，删除stm32f1xx_it.c中两者的定义。重新make后编译通过。

烧录下载后串口打印：
