前言

Sketchup作为目前设计院最为流行的设计软件(非工程制图软件），深受设计师的喜爱，软件小巧，而功能强大，有不少为之开发的插件应运而生，不过呢，关于底层数据结构和工作原理相关的文章少之又少，本文意在填补一下这方面的空缺。

---

一、载入模型文件

由于文件用pickle直接dump出来，用的时候一键载入，非常简单

import pickle

with open("c:/temp/CModel.pickle",  "rb") as hf:
    model = pickle.Unpickler(hf).load()

二、绘制

3dsmax中有2种模型的数据，triMesh polyMesh,
读3dsmax的API就是读3dsmax软件的整个发展史，这里面有很多历史遗留问题，最早建模是三角形建模技术，后来才发展为更先进的四边形建模技术（也叫细分面建模），一个4边型可以分成4个，再分成16个。3dsmax在使用了新的建模架构，又不得不保留老的数据结构，导致api和源代码无比膨胀，难于维护，让人有点莫名其妙，这2种模型数据，可以互相转换，最终我们导出的是triMesh数据

三、1个主要问题

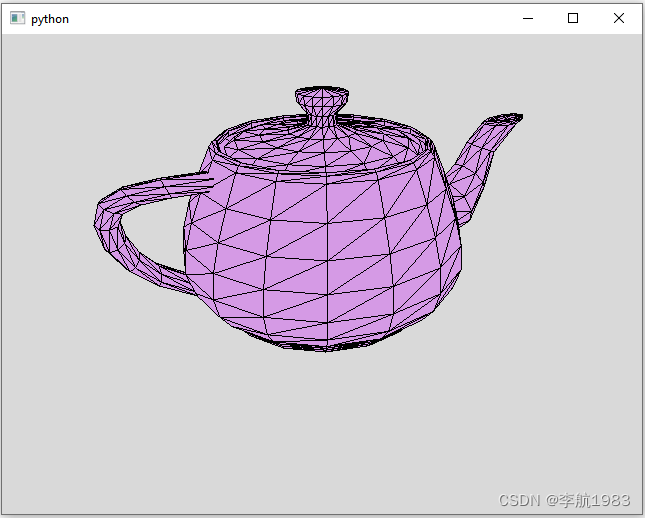

3dsmax中模型的大部分是4边型，但是转成了triMesh的模型，为什么在3dsmax中显示的还能保持是四边面，这是因为转成的三角形数据，edge是有影藏属性的，可以任然显示层4边型，如果打开显示影藏，就能看到3dsmax中的模型是三角型了

解决的办法，在导出插件的时候，我们导出了edgevis的信息，这就可以辅助显示四边面了

在构建线框的时候，加入如下代码

        for tri in mesh.list_tris:
            vi1 = tri.a[0]
            vi2 = tri.b[0]
            vi3 = tri.c[0]
            if tri.edgevis[0]:
                add_edge(vi1, vi2)
            if tri.edgevis[1]:
                add_edge(vi2, vi3)
            if tri.edgevis[2]:
                add_edge(vi3, vi1)

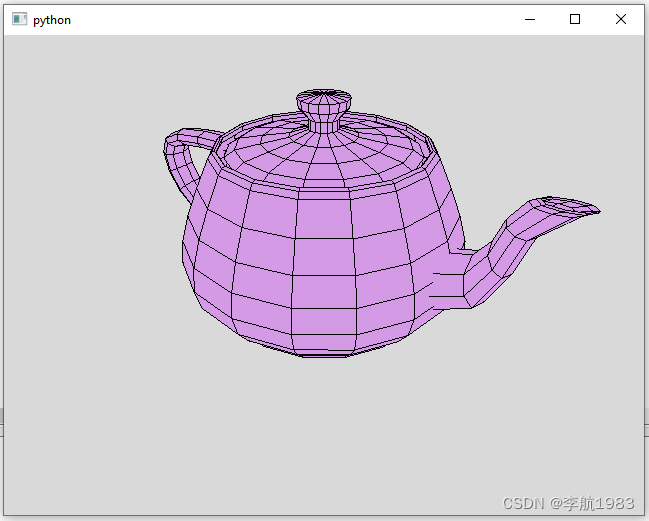

修改后的线框绘制如下

这个效果就很Nice了

四、源代码

Draw1.py

import pickle

################################
#                   FILE DESCRIPTION
#  文件描述：Draw Model()
#  对应文章：Python+OpenGL绘制3D模型（八）绘制插件导出的模型
#  作者：李航 Lihang
#
################################
MODEL_FILE = "c:/temp/CModel.pickle"

class Draw1:
    def __init__(self):
        self.model=None

    ############
    # load
    #   载入模型文件
    ############
    def load(self, filepath=MODEL_FILE):
        with open(filepath,  "rb") as hf:
            self.model = pickle.Unpickler(hf).load()

            for mesh in self.model.list_mesh:
                self.build_edges(mesh)

    ############
    # draw
    #   主入口
    ############
    def draw(self, gl):

        if self.model is None:
            return

        for mesh in self.model.list_mesh:
            # 设置z-buff偏移
            gl.glEnable(gl.GL_POLYGON_OFFSET_FILL)
            gl.glPolygonOffset(1, 1)

            # 绘制填充面
            self.drawMesh(mesh, gl)

            # 关闭z-buff偏移
            gl.glDisable(gl.GL_POLYGON_OFFSET_FILL)

            # 绘制线框
            gl.glColor3f(0.0, 0.0, 0.0)
            self.drawMesh_linemode(mesh, gl)

    ############
    # build_edges
    #   1、创建edges列表
    #   2、公用的线不重复绘制
    #   3、3dsmax中的隐藏线不绘制（edgevis）
    ############
    def build_edges(self, mesh)</
