单向半波可控整流电流MATLAB仿真

一、单相半波可控整流电路(电阻性负载)

1.电路的结构与工作原理

(1)电路结构

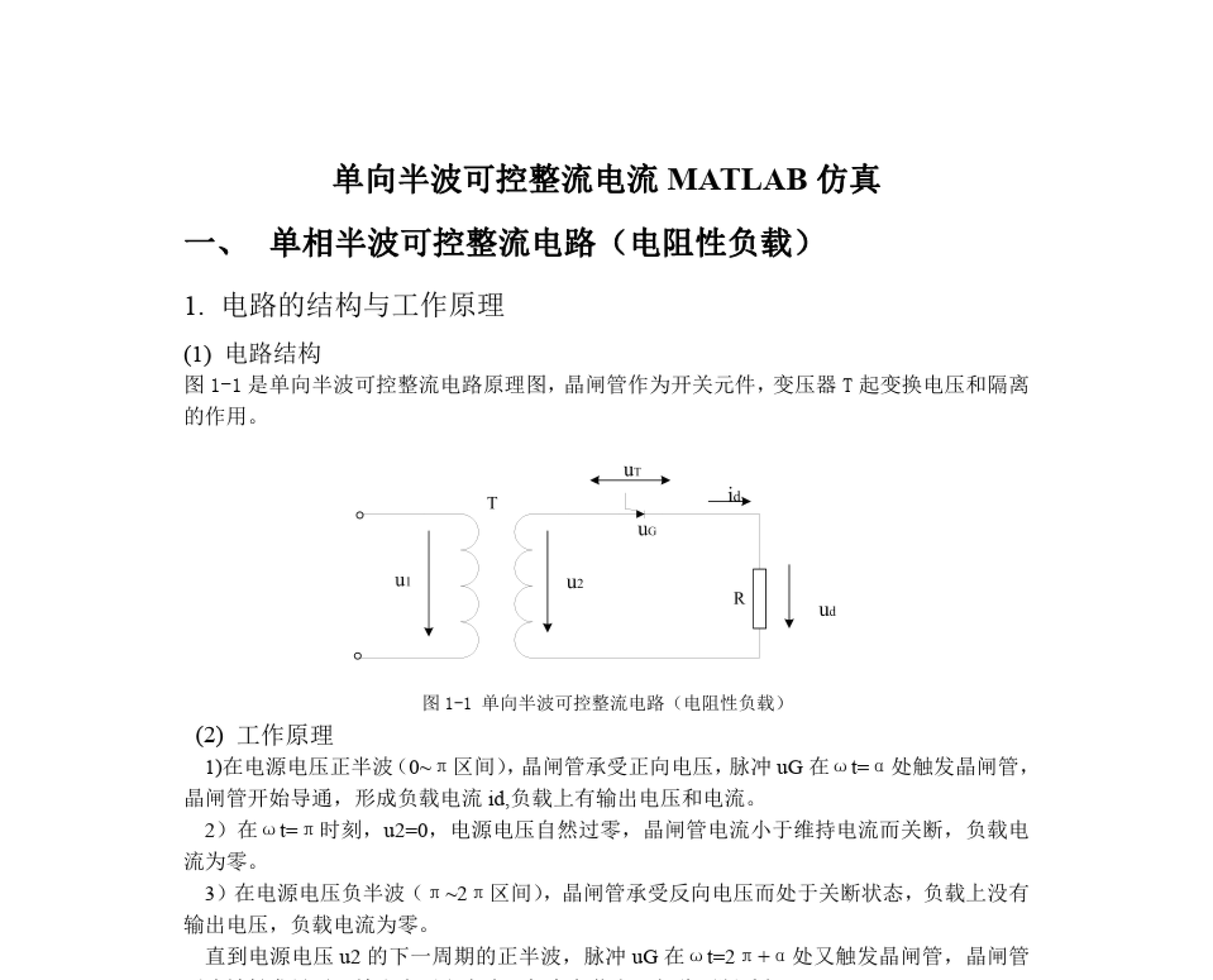

图1-1是单向半波可控整流电路原理图，晶闸管作为开关元件，变压器T起变换电压和隔离的作用。

图1-1单向半波可控整流电路(电阻性负载)

(2)工作原理

1)在电源电压正半波(0~π区间)，晶闸管承受正向电压，脉冲uG在ωt=α处触发晶闸管，晶闸管开始导通，形成负载电流id,负载上有输出电压和电流。

2)在ωt=π时刻，u2=0，电源电压自然过零，晶闸管电流小于维持电流而关断，负载电流为零。

3)在电源电压负半波(π~2π区间)，晶闸管承受反向电压而处于关断状态，负载上没有输出电压，负载电流为零。

直到电源电压u2的下一周期的正半波，脉冲uG在ωt=2π+α处又触发晶闸管，晶闸管再次被触发导通，输出电压和电流又加在负载上，如此不断重复。

2.建模

(1)元器件及功能简介

1)晶闸管：晶闸管是一种能够通过控制信号控制其导通，但不能控制其关断的半控型

器件。其导通时刻可控，满足了调压要求。它具有体积小、重量轻、效率高、动作迅速、维护简单、操作方便和寿命长等特点，获得了广泛的应用。晶闸管也有许多派生器件，如快速晶闸管(FST)、双向晶闸管(TRIAC)、逆导晶闸管(RCT)和光控晶闸管(LATT)等。

晶闸管导通必须同时具备两个条件:

一、晶闸管主电路加正向电压。

二、晶闸管控制电路加合适的正向电压。
