计算机电缆数字是什么意思,通信电缆型号及含义

通信电缆及控制电缆型号及名称含义

1、［1］zr－阻燃(有卤),wdz－无卤低烟阻燃，wdn－无卤低烟耐火，nh－耐火［2］用途。电力电缆缺省表示，k－控制电缆，p－信号电缆，dj－计算机电缆［3］绝缘层。v－聚氯乙烯，y－聚乙烯，yj－交联聚乙烯，x－橡皮，z－纸［4］导体。t－铜芯缺省表示，l－铝芯。

2、［5］内护层(护套)，v－聚氯乙烯，y－聚乙烯，q－铅包，l－铝包，h－橡胶，hf－非燃性橡胶，lw－皱纹铝套，f－氯丁胶，n－丁晴橡皮护套。

3、［6］特征。统包型不用表示，f－分相铅包分相护套，d－不滴油，cy－充油，p－铜丝编织屏蔽(p1铝塑复合带屏蔽,p2铜带屏蔽)，c－滤尘器用，z－直流。

4、［7］铠装层。0－无，2－双钢带(24－钢带、粗圆钢丝)，3－细圆钢丝，4－粗圆钢丝(44－双粗圆钢丝)。

5、［8］外被层。0－无，1－纤维层，2－聚氯乙烯护套，3－聚乙烯护套。［9］额定电压。以数字表示，kv。

通信电缆及控制电缆型号及名称含义

1、［1］代号。b－电线(有时不表示)

2、［2］导体。t－铜芯(缺省表示)，l－铝芯，r－软铜［3］绝缘。v－聚氯乙烯，x－橡皮，f－氯丁橡皮［4］护套。v－聚氯乙烯

3、［5］其他。r－软电线，p－屏蔽，b－平行

二、常用的电缆分类有哪些

1、电线与裸内导体制品：指仅有导体，而无绝缘层和其它结构。如：铜、铝及各种复合金属单线；各种结构的架空传输用绞线、软接线、型线和型材等等。

2、电磁线：以绕组的形式在磁场中切割磁力线感应产生电流，或通过以电流产生磁场作用的电线称为电磁线。如漆包线、纤维绕包线、无机绝缘线等等。

3、电力电缆：在电力系统的主干线路中用以传输和分配大功率电能的电线产品，称为电力电缆。如：各种电压等级的塑力缆、油浸纸电缆和不滴流等等。

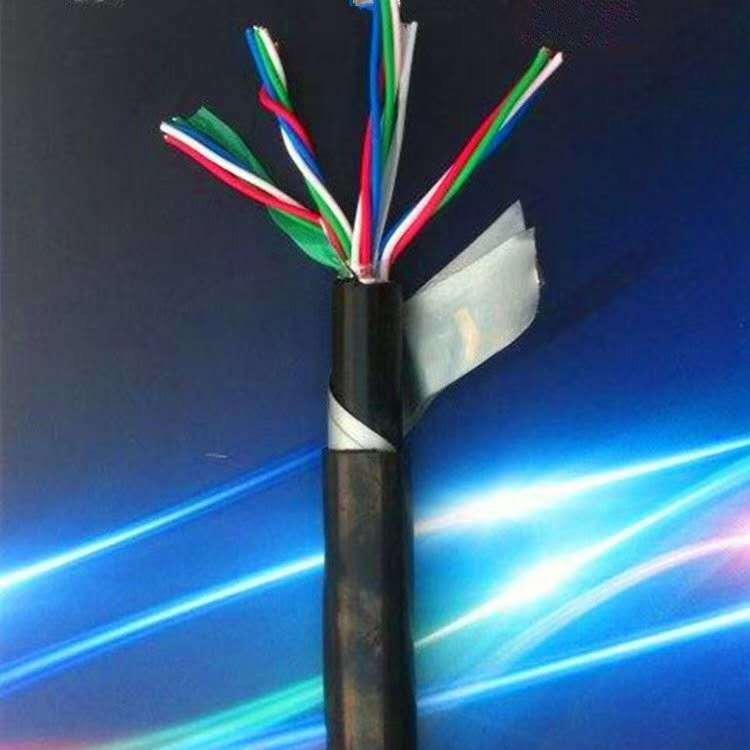

4、通信电缆：传输音频和音频以上各种电讯信息用的电缆。如：市话电缆、长途对称通信电缆、同轴通信电缆、电话设备用电缆和数据电缆等等。

通信电缆型号的具体含义说明，你了解吗？

1、HTVV30*2*0.5，聚烯烃绝缘聚氯乙烯护套，HTVV=电话室内铜芯护套线;

2、HYAT50*2*0.5，聚烯烃绝缘聚氯乙烯护套，50=电缆包含有50条独立绝缘电缆，2=每条独立绝缘电缆含有两芯，0.5=每芯铜线的横截面积为0.5平方毫米

3、10GYTY-2D1：光缆的一种，12YZ3*1.5。2SYV-75-7：同轴电缆，75欧姆阻抗。2RVVP2*1.0：屏蔽线、双绞屏蔽线。8*G100。

4、HBV2*1.0，聚氯乙烯室内铜芯线，2芯，每芯横截面积为1.0平方mm

电缆线规格型号含义和规范

1、电线电缆的型号由八部分组成：

2、用途代码－不标为电力电缆，K为控制缆，P为信号缆；

3、绝缘代码－Z油浸纸，X橡胶，V聚氯乙稀，YJ交联聚乙烯

4、导体材料代码－不标为铜，L为铝；

5、内护层代码－Q铅包，L铝包，H橡套，V聚氯乙稀护套

6、派生代码－D不滴流，P干绝缘；
