双水泵轮换工作原理图_二十九种阀门气路原理图

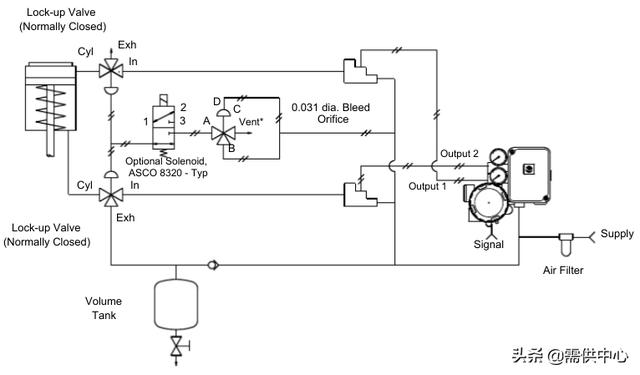

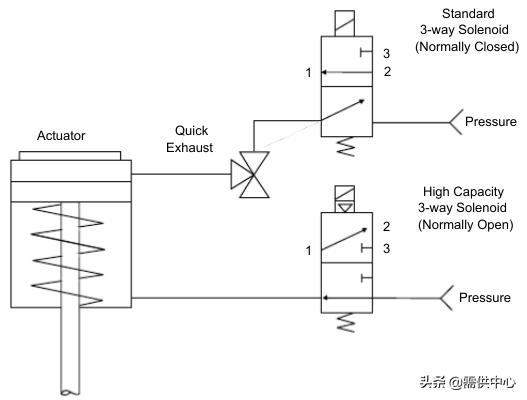

原理图一


CY400检测主气源,气源低于设定值时,两位五通气控阀换向通过储气罐继续工作。两位五通气控阀常出口A堵住。电磁阀断电阀门回故障位置(FO)。

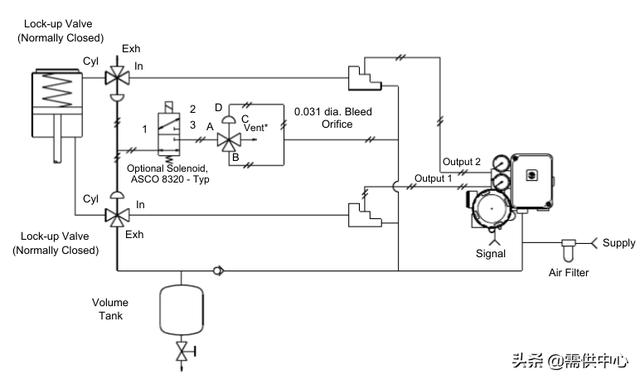

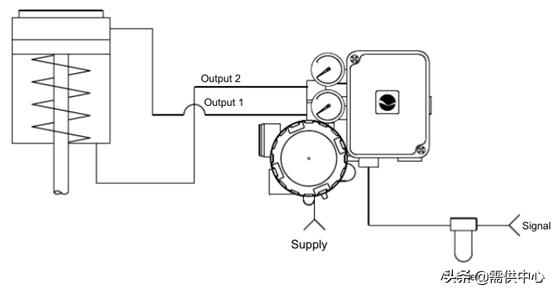

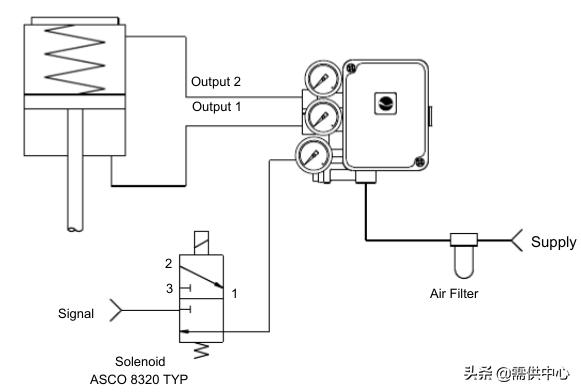

原理图二


气路图1由空气过滤减压阀,双作用定位器,气动加速器,气控阀,闭锁阀,电磁阀等气路元件组成。此图主要实现功能有以下四点:

1.通过定位器实现阀门的精确控制,

2.两只气孔加速器实现阀门快速控制,

3.电磁阀通过控制气控阀实现阀门断电保位,

4.闭锁阀通过控制控制气控阀气源故障保位。

此图适用于控制大口径阀门 ,如若阀门定位器带信号故障保卫功能,可实现断电,断信号,断气,即三断保护。

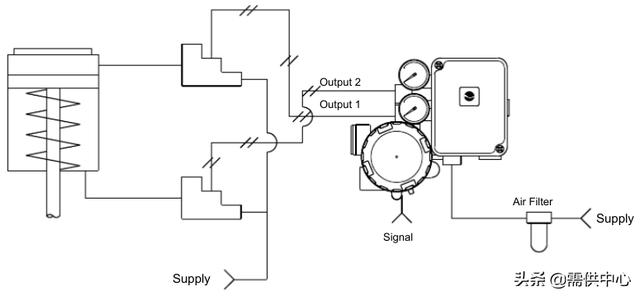

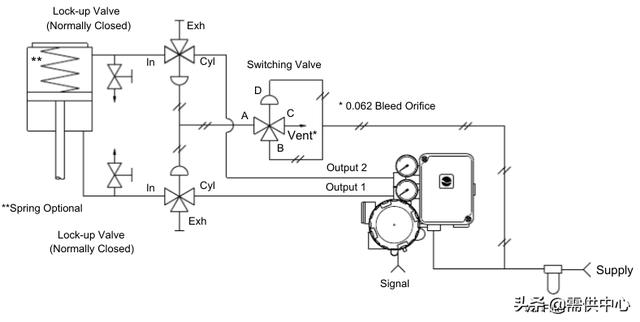

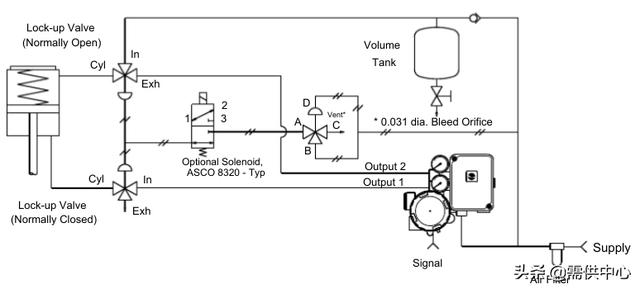

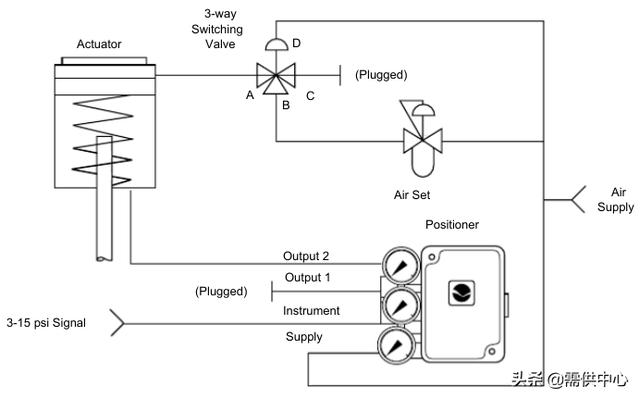

原理图三


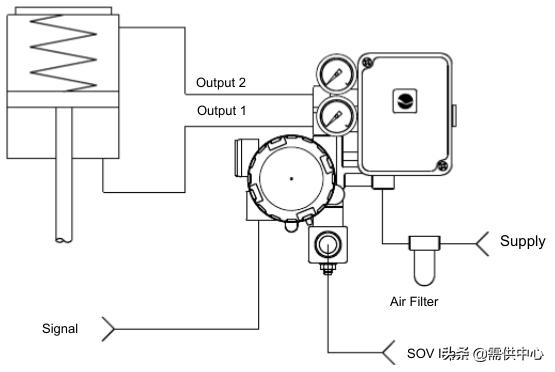

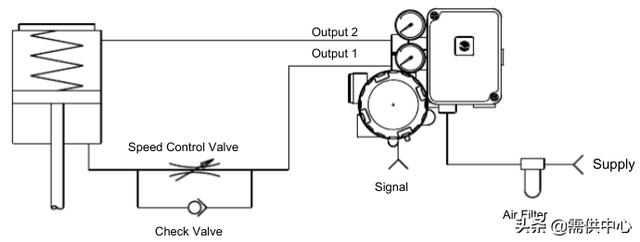

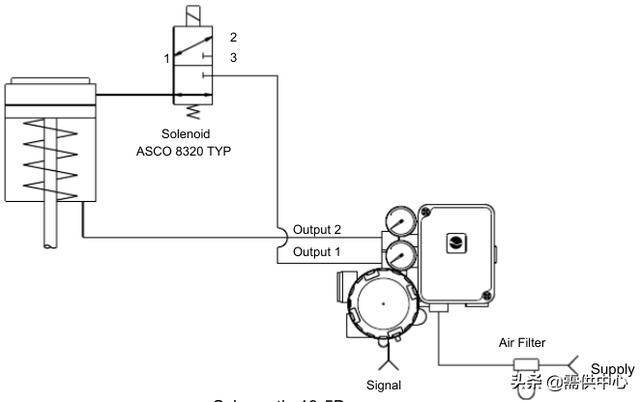

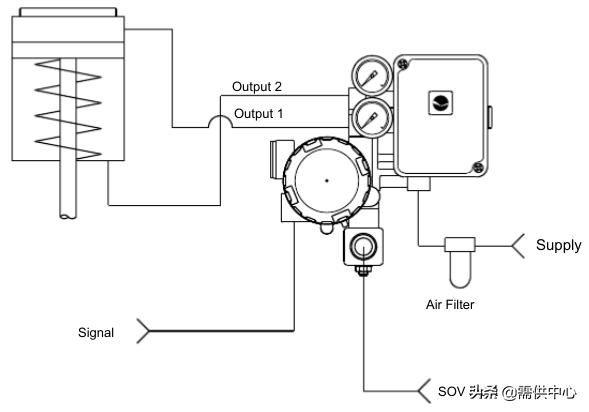

原理图四


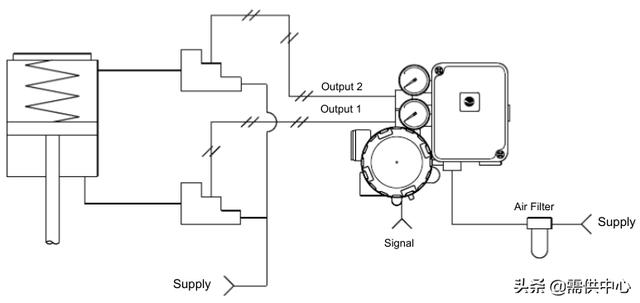

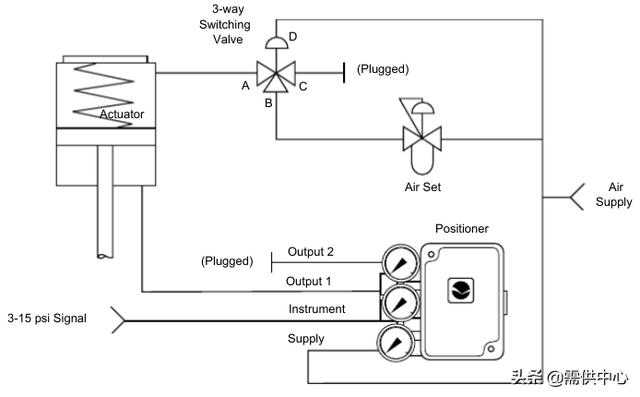

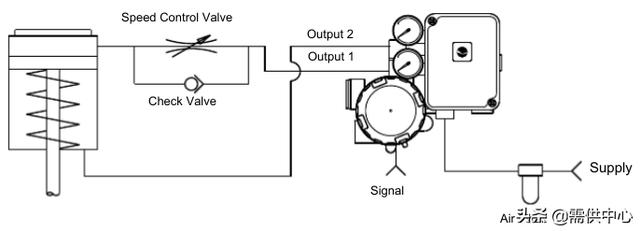

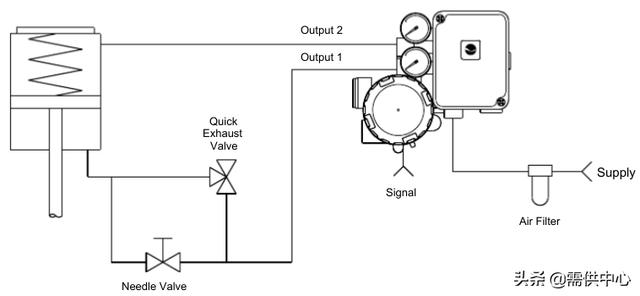

原理图五


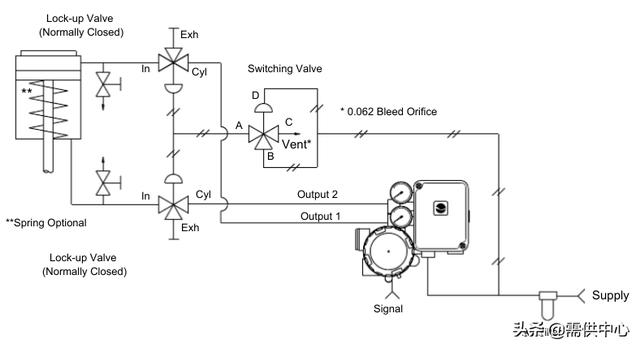

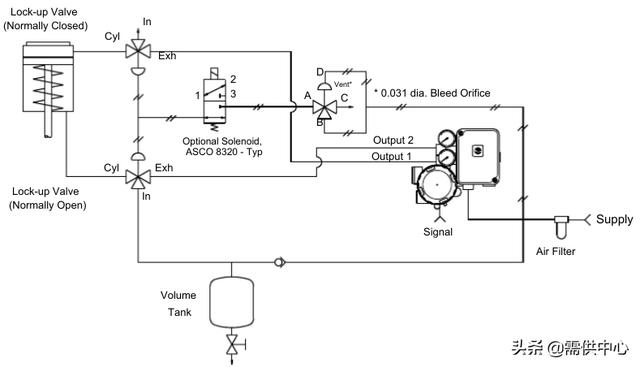

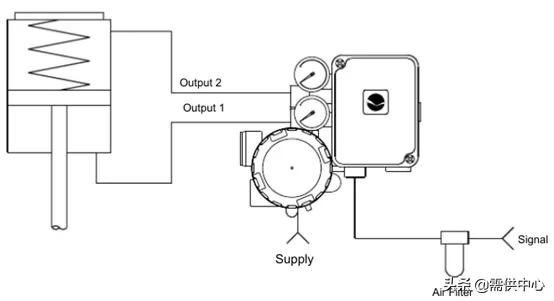

原理图六


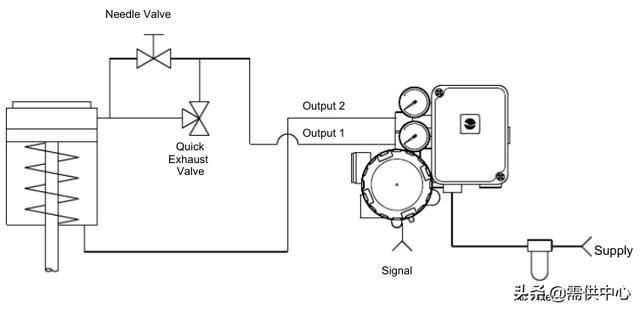

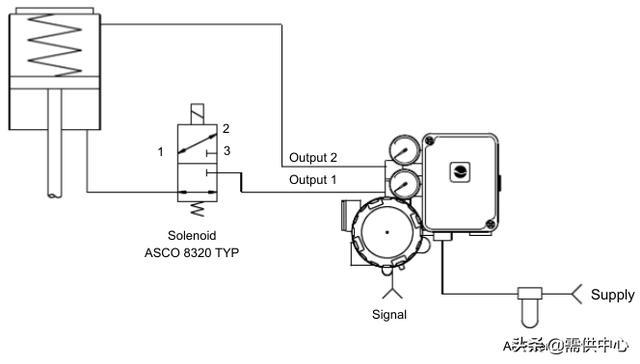

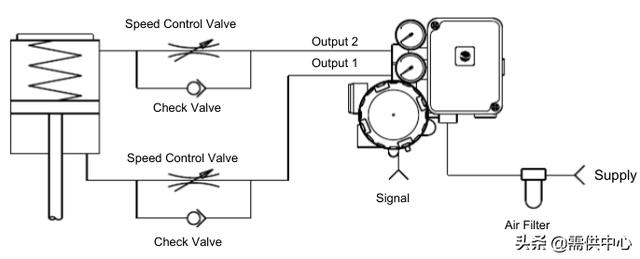

原理图七


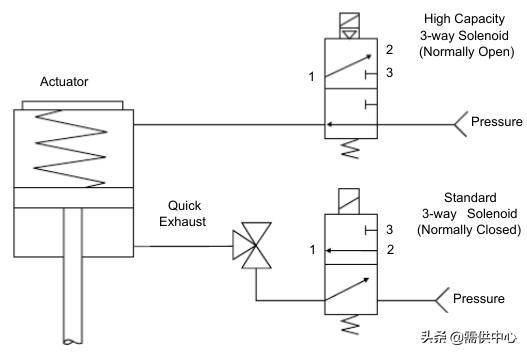

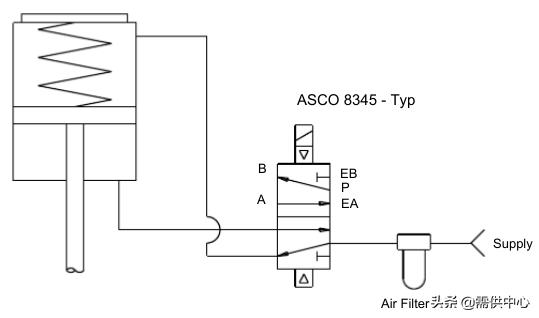

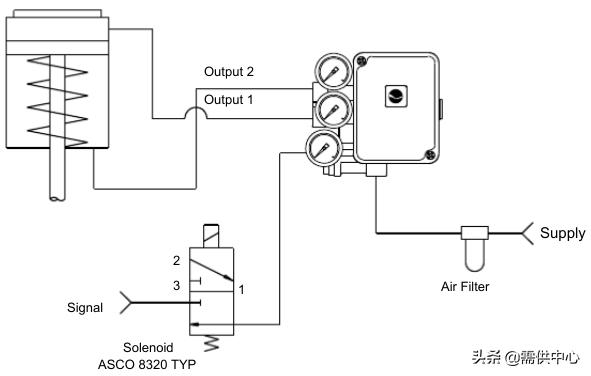

原理图八


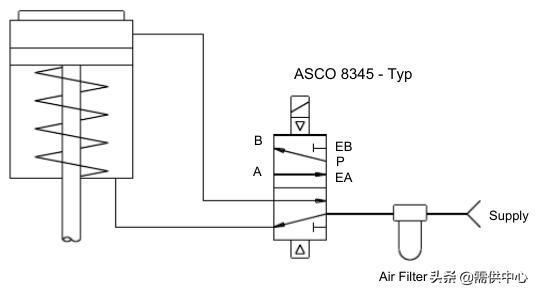

原理图九


原理图十


原理图十


原理图十


原理图十


原理图十四


原理图十五


原理图十六


原理图十七


原理图十八


原理图十九


原理图二十


原理图二十


原理图二十


原理图二十


原理图二十四


原理图二十五


原理图二十六


原理图二十七


原理图二十八


原理图二十九


欢迎底部留言交流~

如果觉得本篇文章不错就快快分享一下吧

免责声明:以上内容部分转载自网络,由仪控君编辑整理。所发内容不代表本平台立场,如有侵权,后台回复我们会尽快删除。
