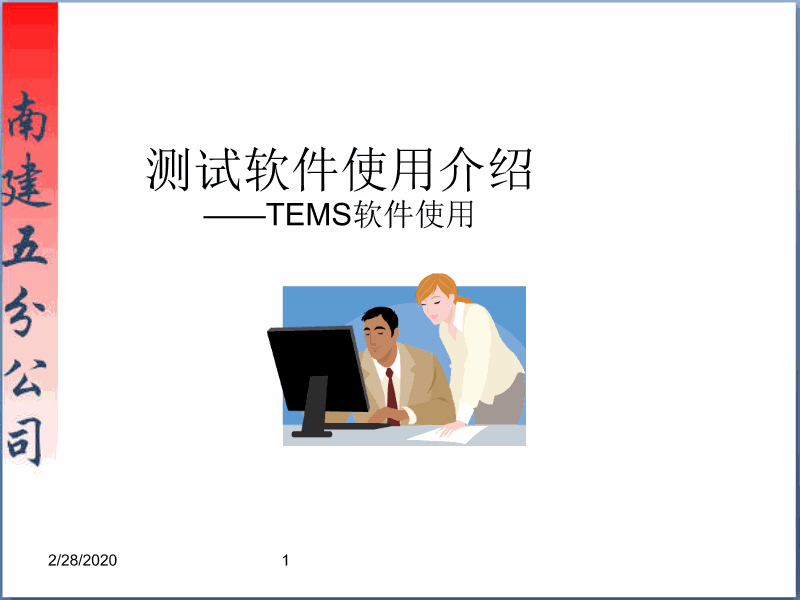

**测试软件使用介绍 ——TEMS软件使用**目录一、产品介绍二、软件安装以及介绍三、设备介绍四、测试业务介绍五、数据统计六、出图七、课程总结**课程目标通过软件的培训，能够对TEMS软件有所了解，同时也要掌握日常工作中需要各种测试业务：语音业务测试、扫频业务测试和数据业务测试。而且还要学会使用软件来分析相关的测试数据等**一、产品介绍在爱立信的一系列无线测试产品中其路测手机应该是中国的移动通信界，客户最熟悉的产品作为最早的路测手机TEMS R4 于1995 开始正式用于商用测试1997 年推出了TEMS97 1998 年推出可测双频的TEMS98 1999 年，TEMS 正式更名为TEMS INVESTIGATION 并推出TEMS INVESTIGATION 1.0 而TEMS 本身也成为了爱立信无线测试产品的商标。从1999 年TEMS INVESTIGATION 1.0 诞生以后, TEMS INVESTIGATION 每年都有新的进步2000 年TEMS INVESTIGATION 2.0 正式商用该产品在C/I 的测量C/A 的测量及扫描功能上都有很大提高2001 年率先推出了可做GPRS测量的TEMS INVESTIGATION 3.0 为GPRS 网的测试提供了有利的手段，新一款的测试手机TEMS INVESTIGATION 4.0 已于2002 年年底推出这一款产品又推出了许多实用的功能如干扰源查找。****目录二、软件安装以及介绍2.1 安装 安装按照默认的步骤就可以完成安装，不需要任何特别的设置,这里就不再描述了。在这里需要注意的是，TEMS8.0的安装，需要安装加密狗的驱动。其他版本的，如果需要加密狗的话，也是一样！**2.2 TEMS的初始化 **2.2 TEMS的初始化 其中工作界面中的左半部分为导航图，可以通过菜单View－Navigator打开和关闭导航图。通过导航图我们可以快捷的打开某个窗口，如果我们想打开某个窗口，可以直接双击导航图上的小图标。其实导航图中的每个图标，在主菜单中找到相应的项。工具栏中项的主要功能为数据回放、保存记录数据、全屏显示等功能。工作表为TEMS软件的精华，我们可以按照我们的需求，设置诸如颜色、窗口排列、参数显示、编写命令等功能。**2.2 TEMS的初始化 [current channel]: 主小区的当前信道的信息，CGI，channel type speech codec等信息；[C/I] :同频干扰值，该值直接反映该小区各频点下行质量，这个功能也是TEMS软件有别于其他测试软件的特别之处[LAYER 3] :第三层信令，显示上下行的系统信息；[Severing+Neighbors]:主、邻小区的窗口，该窗口反应的是主、邻小区的BCCH,BSIC,RXlev,C1,C2值；[LINE CHART] :曲线图是反映一段测试时间的信号强度以及质量的变化趋势；[MAP] :卫星地图，反映测试的实际位置，以及附近基站的信息。**2.3 定制自己的工作界面 在Presentation的选项中可以选择其中的若干个界面作为自己的工作界面，这由测试的类别和测试人员的习惯有关。通常选用Serving+Neighbors、Radio Parameters、Current Channel、Line Chart和Map等。其中，有一些窗口的设置开始时并不符合我们的习惯。比如Line Chart刚开始只显示接收电平而且是FULL值的，比我们常用到的SUB值要差很多，还不能看到误码率。我们可以在Line Chart窗口中单击右键选择Presentation进入Layer Chart[MS1] Presentation，在里面可以增加一个Chart用来表示误码率。**2.3 定制自己的工作界面 增加之后我们就可以编辑选中的Chart。如下图所示，我们可以从左边框为当前正在编辑的Chart选择许多需要的参数，并通过“Edit IE”按钮选择适当的颜色或者图例来表示相应的参数。其他窗口的参数设置与此相同。**2.3 GPS图层的导入 **打开导航图窗口，点击“打开导航图窗口，点击“ ”图层图标，然后点击“Add”增加我们需要的基站图层。在查找范围中选择基站的TAB文件，点击“打开”，并在“Layer Control”选择“Automatic Layer”自动标注图层信息即可，具体步骤如下所示：：2.4 制作和导入小区建库文件 第一步，制作小区建库文件。单击菜单栏Configuration=>Cell Definition。如图所示：此时，会弹出小区定义(Cell Definition)的窗口。单击 新建按钮，再单击 按钮。 **2.4 制作和导入小区建库文件 在弹出的窗口中填写相应的小区信息。我们可以先随便填写一些信息，如下图所示：**2.4 制作和导入小区建库文件 然后，单击确定按钮。最后，单击保存按钮，把文件保存成一个*.cell文件。如下图所示：**2.4 制作和导入小区建库文件 然后，到保存文件的目录下，用Excel方式打开*.cell文件，如下图所示：这样，我们就可以用相应的小区数据按照这个格式填入或者覆盖原数据。注意，第一和第二行不能改动，填入的数据也要对应相应的属性。以后，小区数据更新时，我们只需修改这个文件的数据就可以了。这样，我们就完成了小区建库文件的制作。**2.4 制作和导入小区建库文件 第二步，导入小区建库文件。单击 按钮，然后选择小区建库文件，最后保存。如下图所示：单击菜单栏Configuration=>General。弹出界面如图所示：**2.4 制作和导入小区建库文件 双击GSM图标，结果如图所示：选择Use Cell Name单选框，然后单击“Browse…”按钮导入小区建库文件。最后单击“确定”按钮，这样就完成了小区建库文件的导入。**2.4 在地图中动态显示当前的服务小区 **选中MAP地图，点击2.4 在地图中动态显示当前的服务小区 **2.4 在地图中动态显示当前的服务小区 效果如下图所示：****三、设备介绍3.1 硬件介绍 硬件组成：(1)笔记本计算机一部。(2)PCMCIA串口卡一张。(3)TEMS R320s手机一部及TEMS手机数据线一条。(4)GPS一套。 A．GPS接收机一部。 B．GPS天线一条。 C．GPS数据线一条。**3.2 软件介绍 操作系统：把TEMS Investigation GSM 安装在Windows 2000以上的系统，运行会比较稳定**3.3 无线以及有线设备介绍 无线设备：T68手机、蓝牙GPS、蓝牙适配器、逆变器：**3.3 无线以及有线设备介绍 有线设备：T68手机、GPS、TEMS数据线、逆变器：**3.4 查看端口 点击进入“设备管理器”。省略部分。RT GENERETOR：**5.1 软件自带工具统计介绍 二、然后弹出以下对话框：**5.1 软件自带工具统计介绍 三、接着点击“PROPERTIES ”，在弹出的对话框选中你需要统计的指标，接着点击“确定”：**5.1 软件自带工具统计介绍 四、接着点击“ADD ”，选择你需要统计的数据，最后点击“完成”：**5.1 软件自带工具统计介绍 五、最后就是我们需要的结果，如：**5.2 编写宏统计工具 统计指标，除了可以使用软件本身的工具统计外，我们还可以使用自己编写的工具统计，下面就来简单介绍一下：一、用软件打开Logfile菜单中的“Export Logfile”：**5.2 编写宏统计工具 二、点击Add Export Order，在Format窗口里选择Tab-file，再点击Setup ：**5.2 编写宏统计工具 三、在GSM里面的Rxlev,RXQUAL, ARFCN，Time,Speed,Frequency,CGI到Selected IEs：**5.2 编写宏统计工具 四、点确定后,再从rowse file 导进要统计指标的数据,点OK后再点运行数据,：**5.2 编写宏统计工具 五、打开统计工具：**5.2 编写宏统计工具 六、把从TMES导出来的数据导进Tmes路测文件处理：打开后就生成指标****六、出图6.1 覆盖图 一、首先要用软件打开Logfile菜单中的Export Logfile ：**6.1 覆盖图 二、点击Add Export Order，在Format窗口里选择MapInfo Tab-file，再点击Setup ：**6.1 覆盖图 三、添加Scanner里面的经纬度，以及GSM里面的ARFCN，BSIC，Rxlev,RXQUAL到Selected IEs：**6.1 覆盖图 四、点确定后,再从rowse file 导进要出图的数据,点运行数据：**6.1 覆盖图 五、在MAPINFO里打开.tab文件，如果同一点由多个数据组成，需要合并，由点击“表”->“在表中添加行”，选择需要合并后的主文件(如仙湖植物园道路0314-1)，将其他文件添加至主文件中(注意在添加完一个文件后，需再进行点击“表”->“在表中添加行”流程，如此类推：**6.1 覆盖图 添加行后关闭窗口，再重新打开主文件，也即合并后的文件(仙湖植物园道路0314-1.tab)，可以添加地图的基站及小区信息：**6.1 覆盖图 六、点击“创建专题体图”：**6.1 覆盖图 七、选择“缺省点范围”，点击“下一步” ：**6.1 覆盖图 八、选择字段的时候要选择信号强度：**6.1 覆盖图 九、自定义专题地图的范围，样式，图例(专题地图可以保存为一个模板)：**6.1 覆盖图 另一种设置方法如下，其中0表示-110dbm，15表示-95dbm，如此类推：都设置好后,可以保存一个专题,在同类型的出图中均可直接使用**6.1 覆盖图 十、然后在图中按右键,选择相应的标注(在此一般设为显示BCCH),进行标注选项：**6.1 覆盖图 十一、这样一个场强图就出好了：**6.2 质量图 出质量图的步骤跟覆盖图的差不多，前面六个步骤都相同，下面就从第七个步骤开始讲。七、选择“缺省点独立值”，点击下一步：**6.2 质量图 八、选择信号质量：**6.2 质量图 九、这样一个质量图就出好了：**6.3 扫频图 一、扫频结束后要进行扫频出图，打开Logfile菜单中的Export Logfile：**6.3 扫频图 二、点击Add Export Order，在Format窗口里选择MapInfo Tab-file，再点击Setup：**6.3 扫频图 三、添加Scanner里面的经纬度，以及GSM里面的ARFCN，BSIC，Rxlev到Selected IEs ：**6.3 扫频图 四、分别双击Scanned ARFCN，Scanned BSIC，Scanned Rxlev，在Argument窗口输入在扫频过程中频点所对应的号码，例如要出516这个频点的扫频图，516频点在扫频过程中所对应的号码如图所示：**6.3 扫频图 五、由上图可以看到516频点所对应的是145，所以就要在Argument窗口输入145 ：**6.3 扫频图 五、由上图可以看到516频点所对应的是145，所以就要在Argument窗口输入145 ：**6.3 扫频图 六、在MapInfo中打开从TEMS导出的tab文件：**6.3 扫频图 如果是多个文件，要合并成一个文件：**6.3 扫频图 然后重新打开合并的文件，创建专题体图：**6.3 扫频图 选择“缺省点范围”，点击“下一步”：**6.3 扫频图 选择字段的时候要选择信号强度：**6.3 扫频图 自定义专题地图的范围，样式，图例(专题地图可以保存为一个模板) ：**6.3 扫频图 **6.3 扫频图 这样一个扫频图就出好了：**6.3 扫频图 为了使扫频图看起来更加直观，还可以将小区名，基站名，还有道路添加进去：****七、课程总结一、熟练掌握TEMS软件的使用方法；二、要了解设备与软件的配套使用情况；三、指标统计要学会两种方法；四、出图要熟练、而且要做到如何才能够节省时间；****谢谢！ 关 键 词： tems 使用 软件 测试
