vector canape 基础使用方法。仅为工作笔记,欢迎互相交流。
一、创建工程

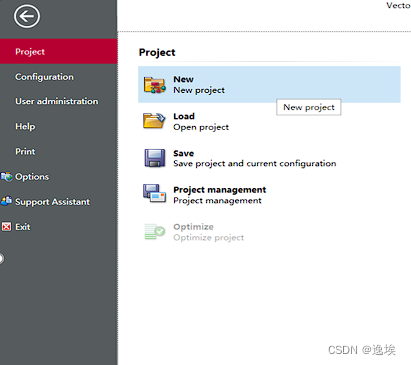

1.选中左上角菜单选项project—new project

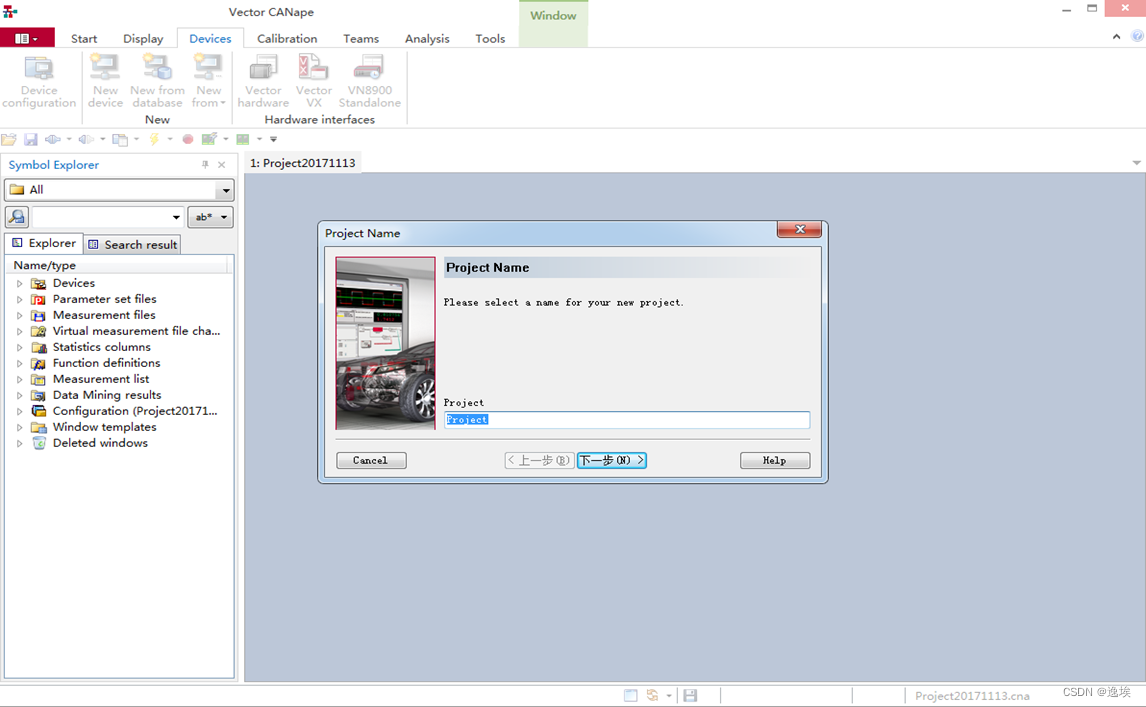

2.输入工程名称
3.指定默认工程项目存储目录,此目录会自动存储当前项目相关的所有文件,如果没有当前目录文件夹,系统会自动创建一个当前工程名的文件夹

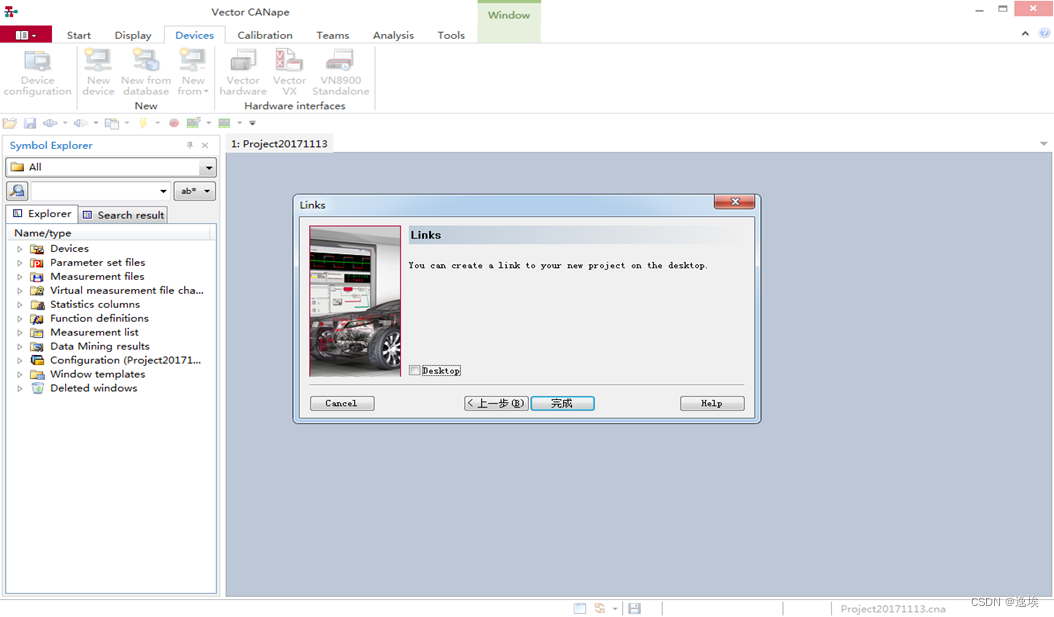

4.选择是否创建桌面快捷方式(建议只给已经确定的工程才创建快捷方式,开发过程中因为需要创建的测试工程较多,不建议每一个工程都创建快捷方式)。
5.选中菜单栏中的devices—new devices

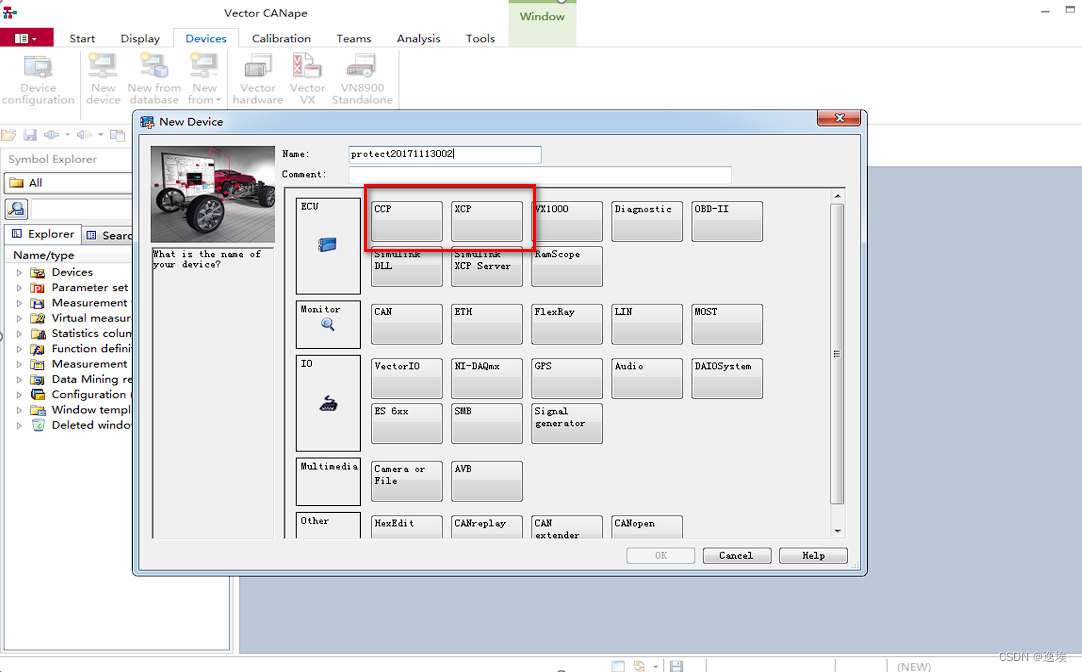

6.输入devices 名称,建议与工程名称相同,便于确认关系。类型选择CCP/XCP模式

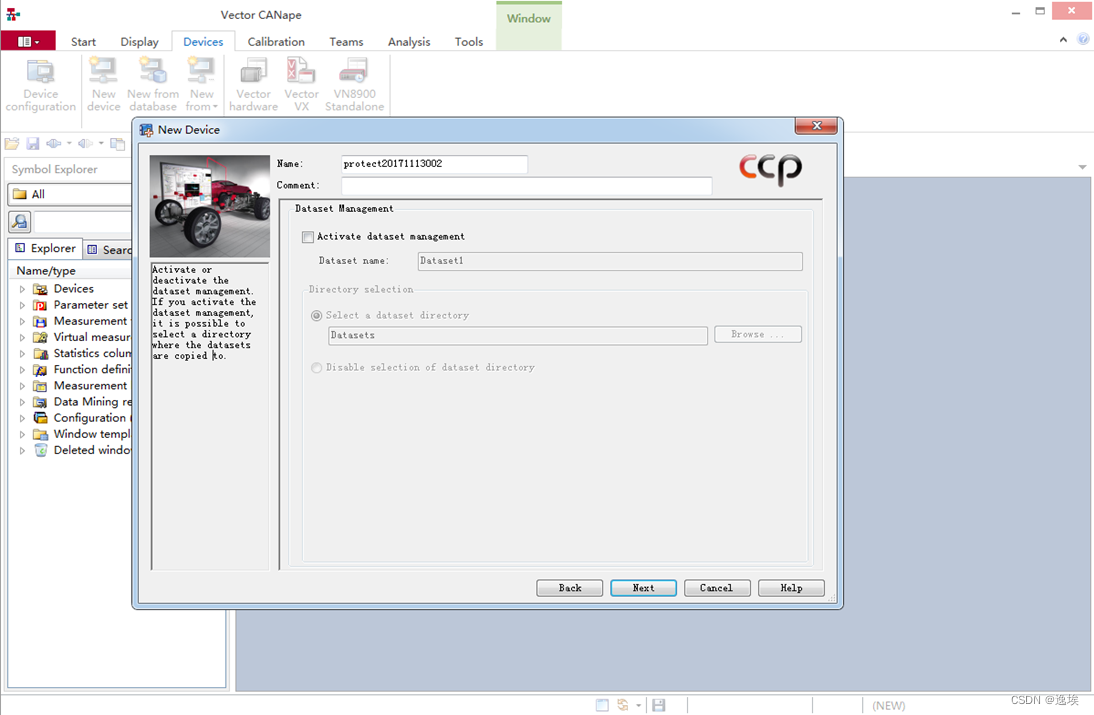

7.选择是否激活数据文件管理,如果激活则选择数据文件的所在目录,一般为默认。

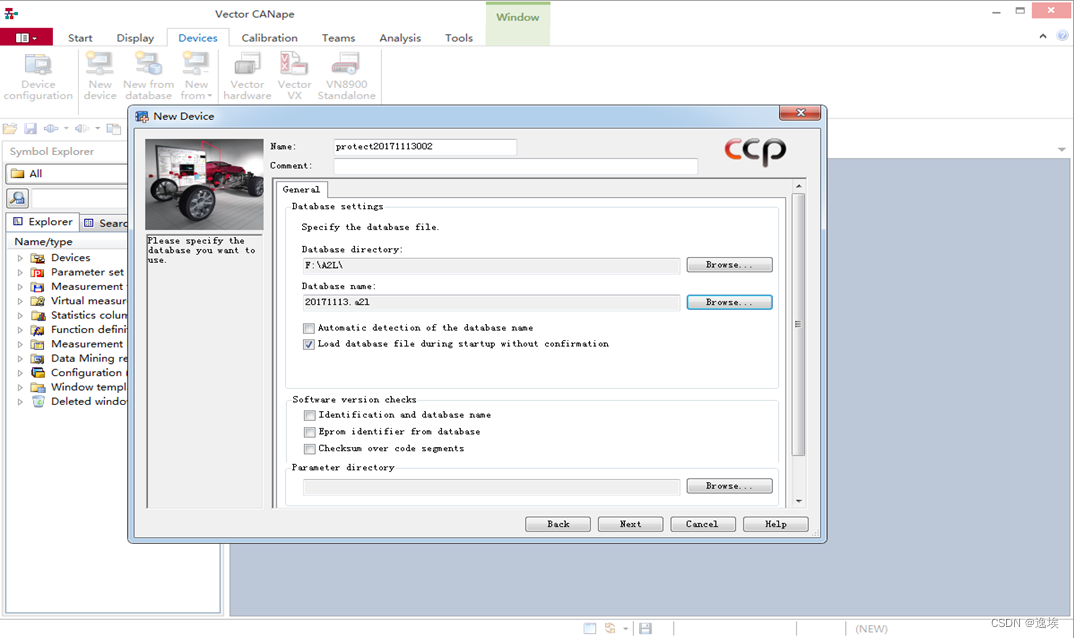

8.选择A2L 文件目录和 具体哪个 databass(A2L) 文件。(A2L文件在后面有导出方法)

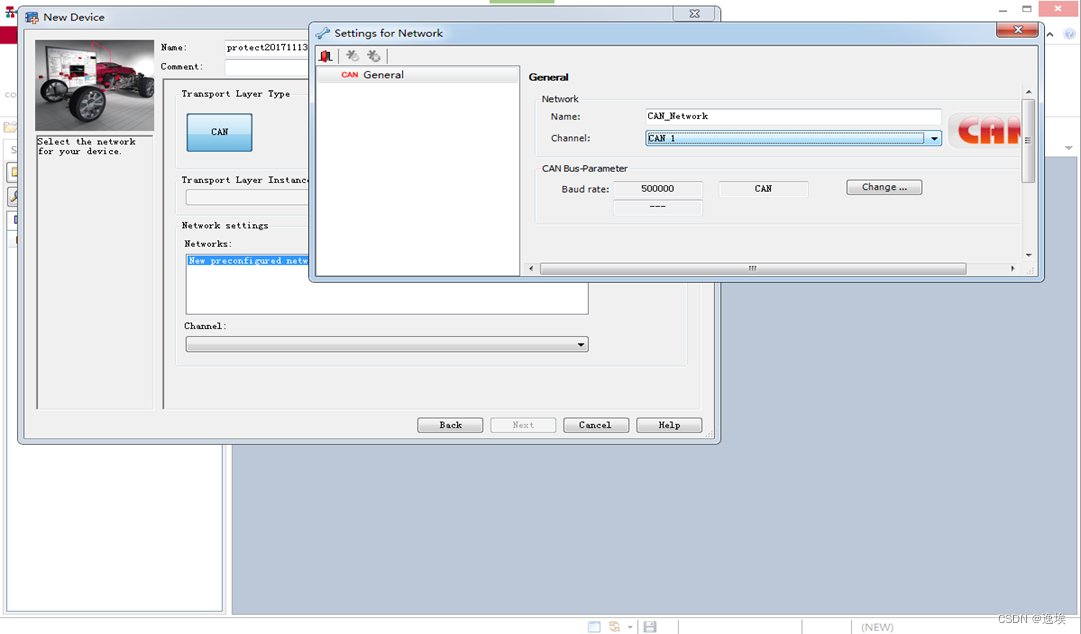

9.建立通讯模式和新建通讯通道。这里选择CAN1,因为没有插入硬件,如果插入了硬件,此处的CAN1名称会为该设备的通道名称。

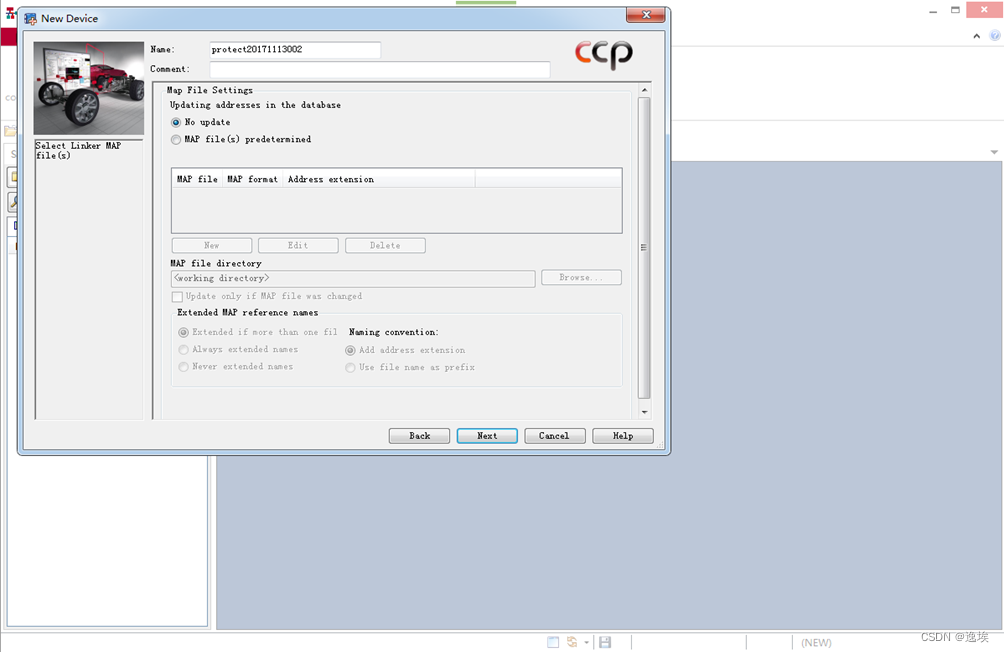

10.选择是否自动更新map文件,如果选择更新,当map文件出现变动的时候,会在canape上位机前面板正下方有个更新按钮。

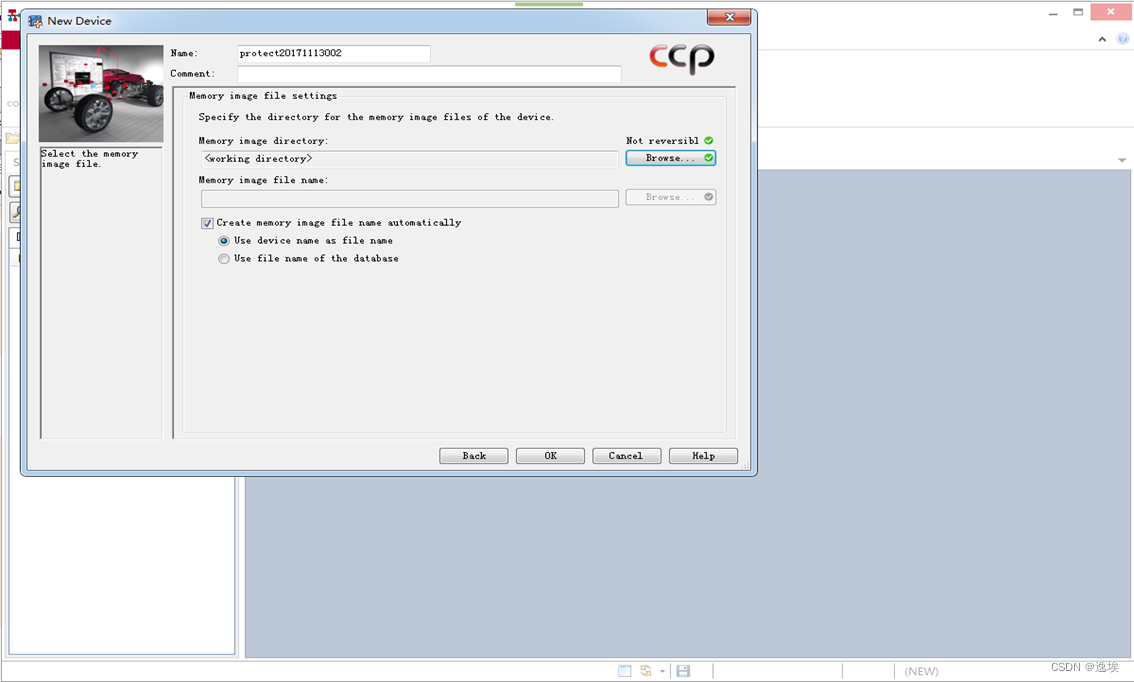

11.选择hex、文件目录和时候自动创建hex文件名称。

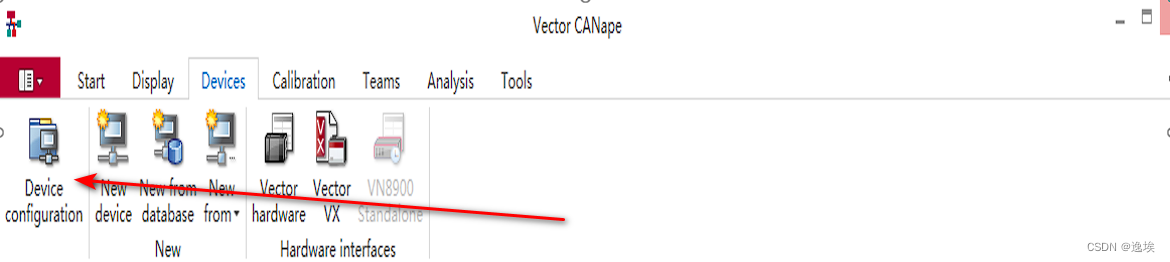

12.Device 创建完成后进入到软件主界面,在菜单栏中 选中 device—device configuration 。

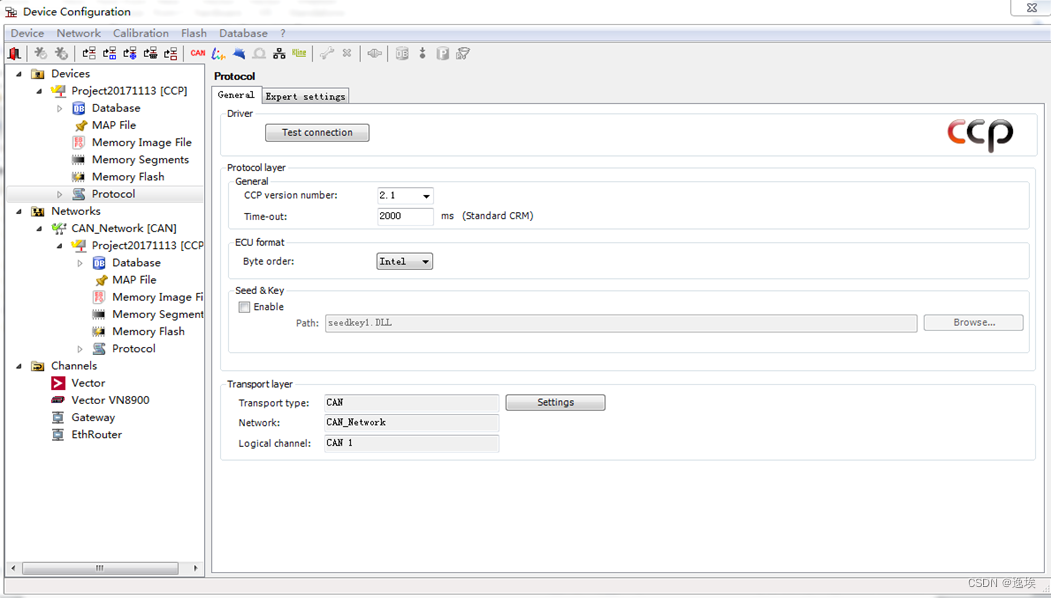

13.选中protocol,修改波特率,通道号,CCP版本协议,超时时间,报文大小端等信息。选择完成后点击 test connection 进行连接测试。
二、各类型文件说明

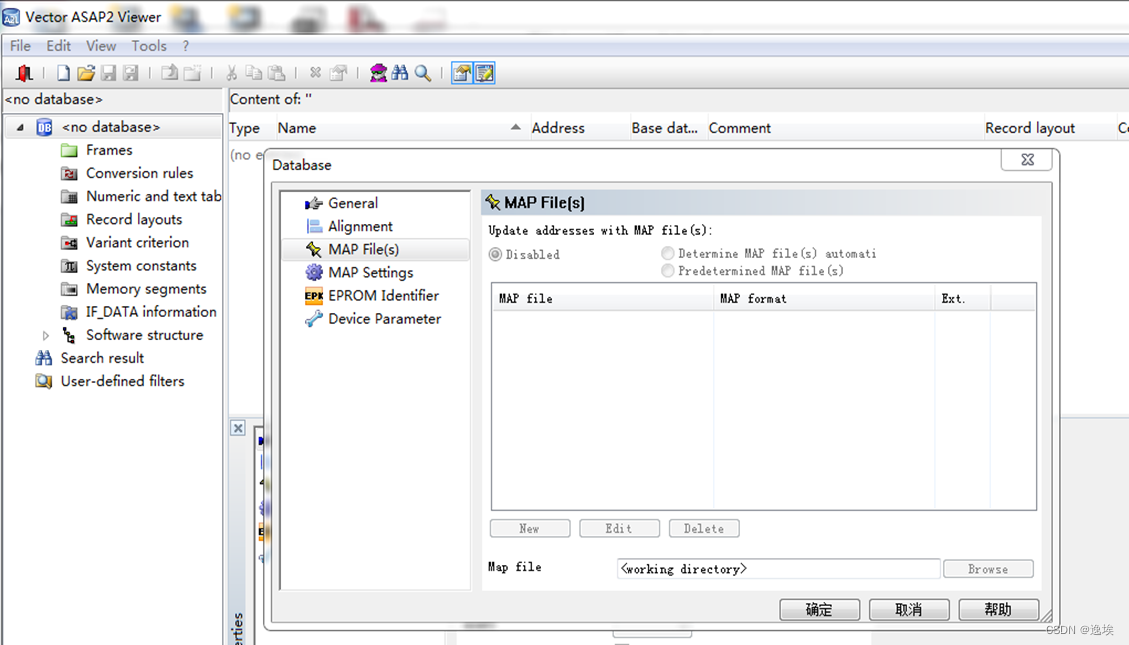

1.pdb,elf文件:一种map文件,可以通过apap2 editor 生成为a2L文件,在Canape中使用
2cdd文件:数据诊断文件,使用此文件时必须配置并且启用相应的seedkey文件。
3.dbc文件:通讯诊断文件,该文件通过Canoe配置。
4.canape工程文件后缀.ini。
5.canape工程配置文件后缀.cna。(别记反了)
