背景

vector canape 基础使用方法。仅为工作笔记,欢迎互相交流。

一、基本操作和设置说明

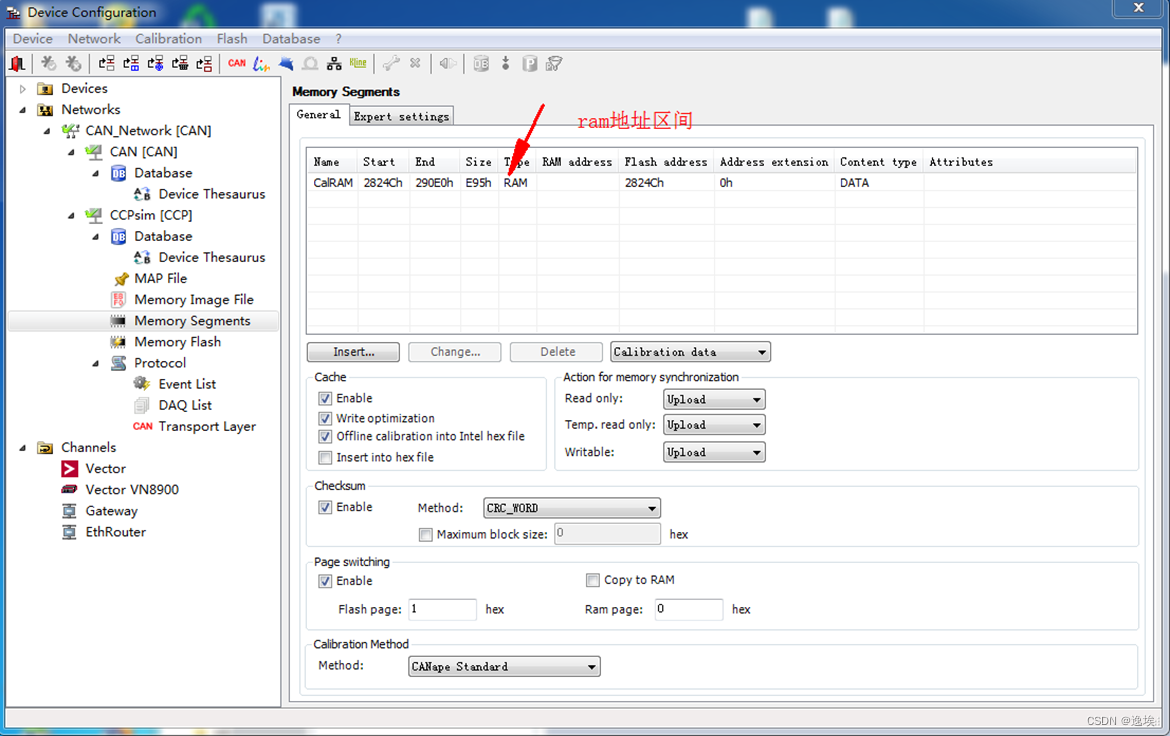

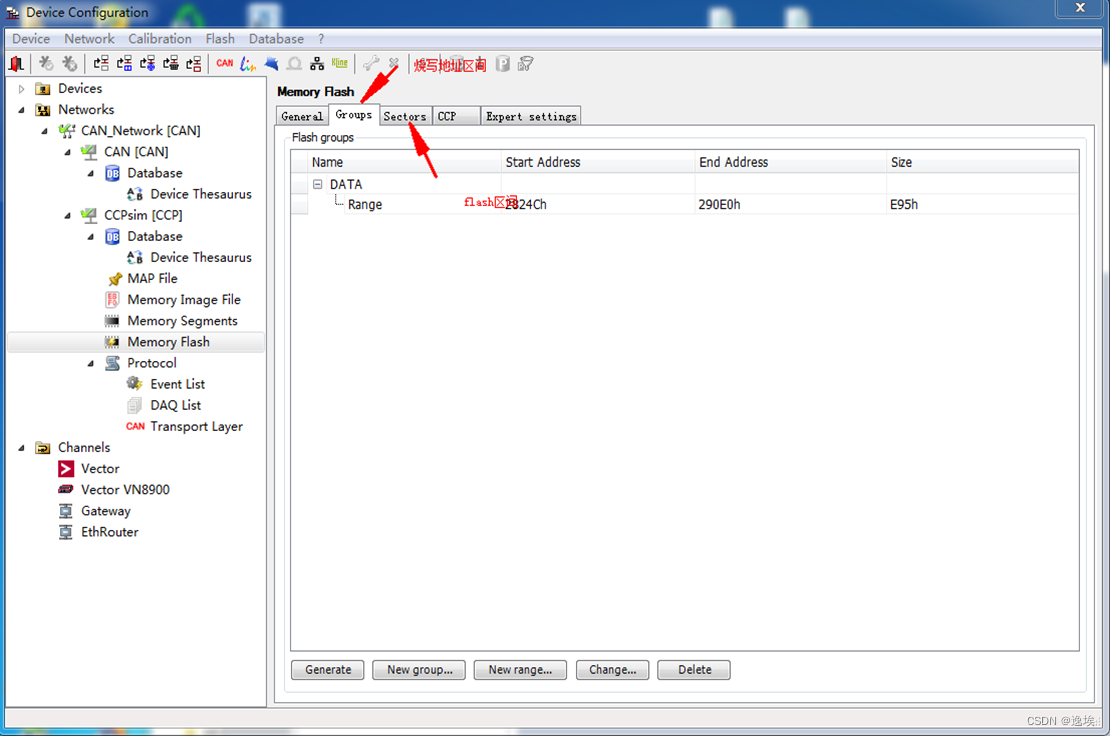

1.设定flash 地址区间和ram地址区间,主要用于在线标定

在这里插入图片描述
在这里插入图片描述

2.测量变量(变量已导入a2l)

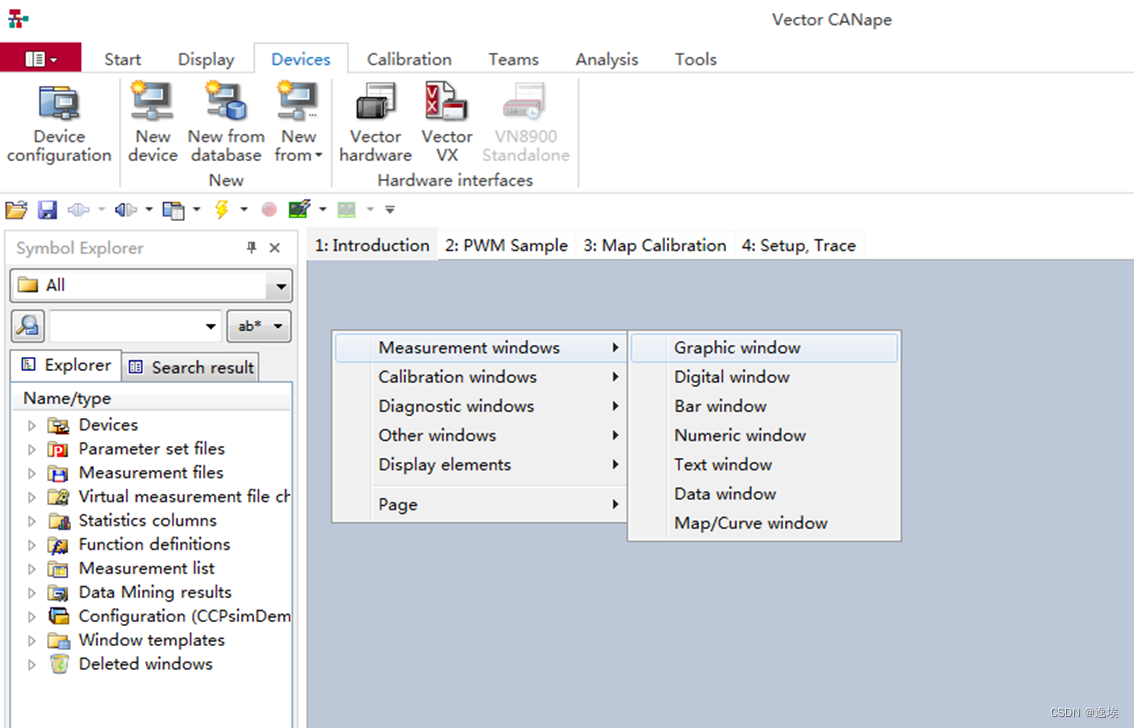

2.1 主窗口中点击鼠标右键,选择测量变量显示的方式。以图表方式为例。
在这里插入图片描述

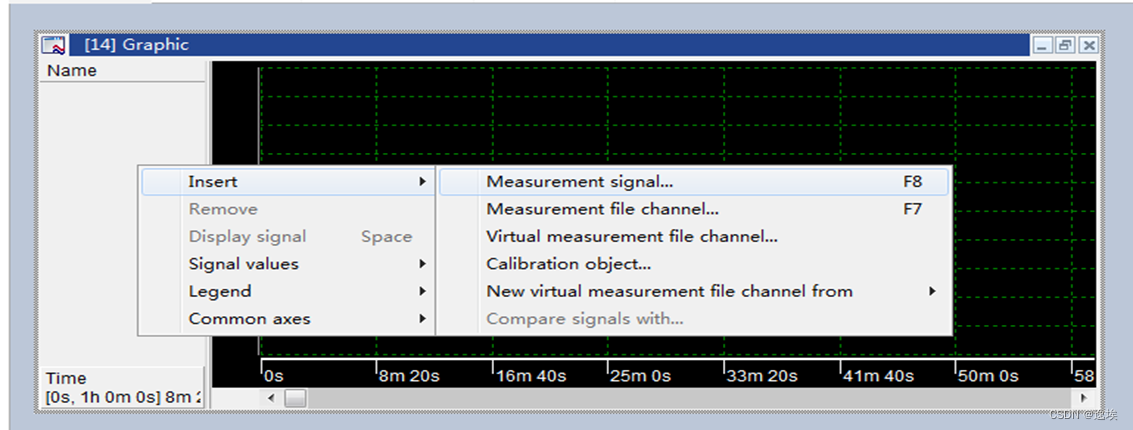

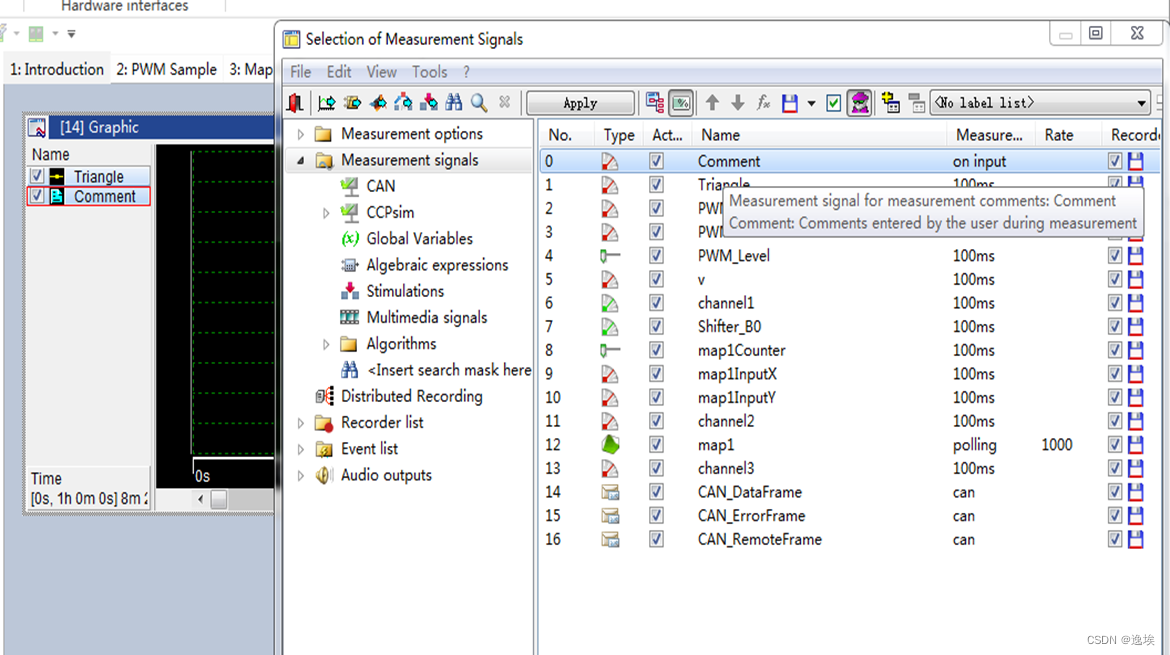

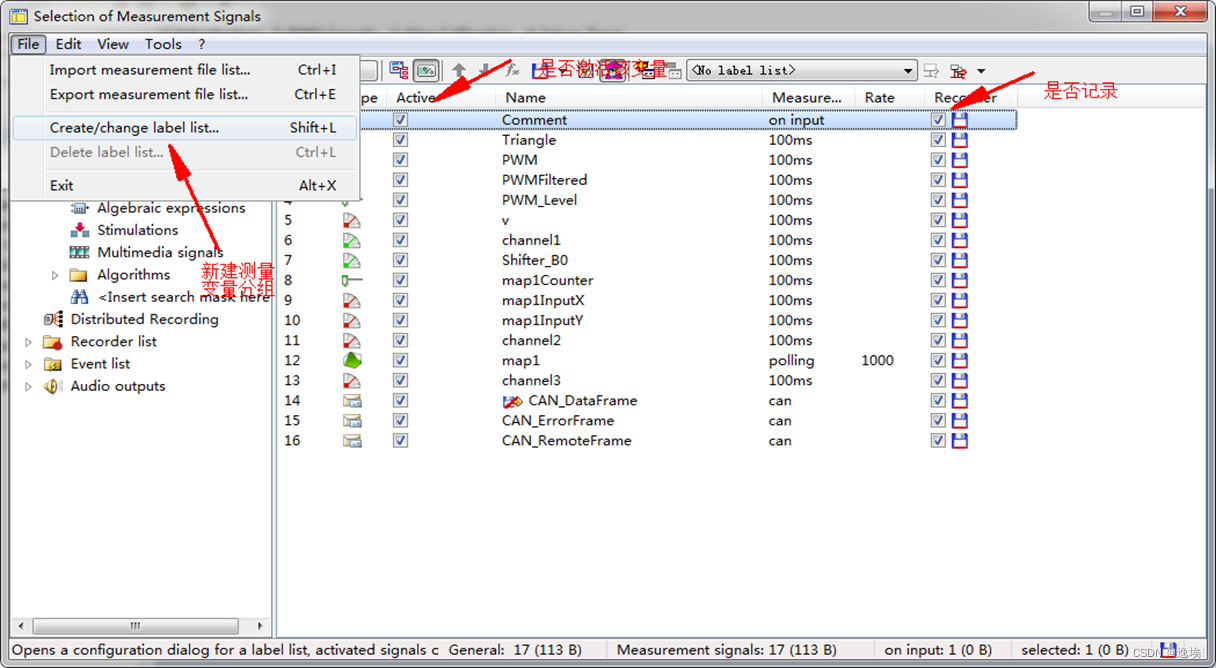

2.2再导入测试变量(或者选中 measurement file channel 导入以前保存的测试数据)
在这里插入图片描述
2.3双击即可导入左边图形显示窗口。
在这里插入图片描述

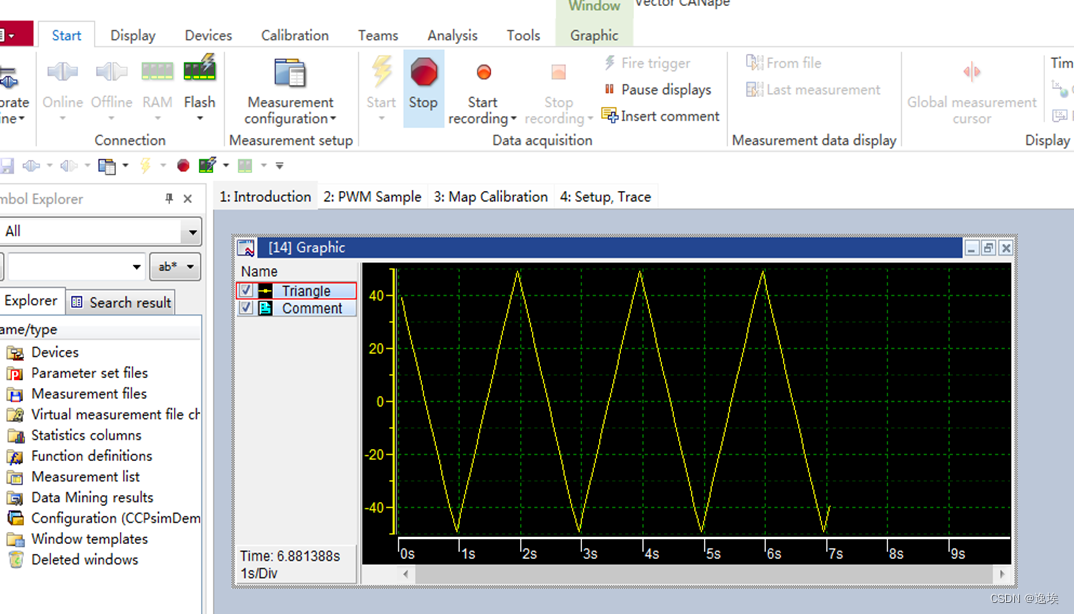

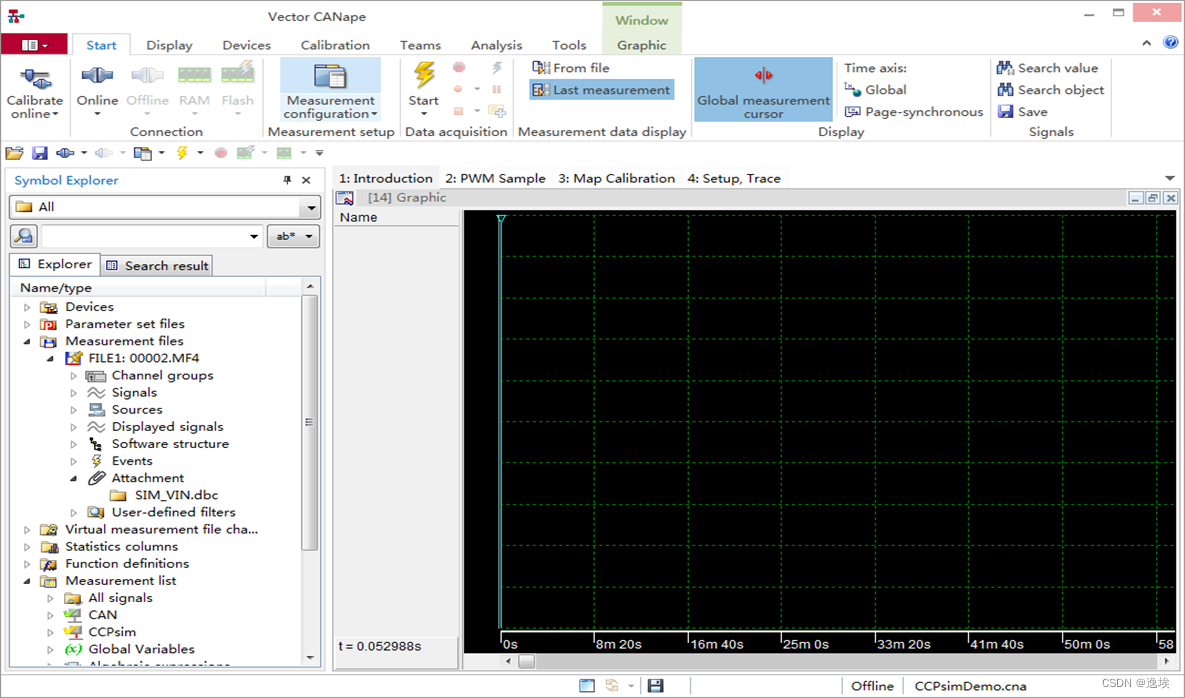

2.4点击主菜单栏开始即可开始测量。
在这里插入图片描述
2.5在测量的时候可以配置测试触发和数据记录设置。选中菜单栏中的measurement configuration
在这里插入图片描述

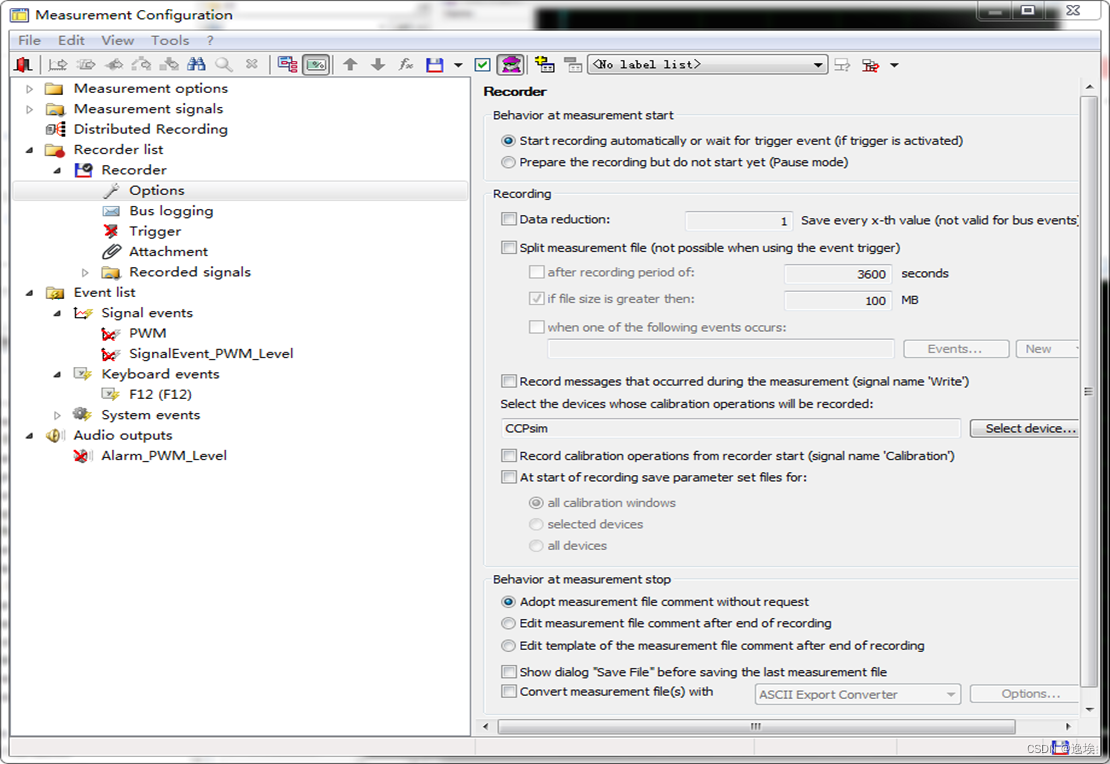

2.6进入界面后选择record list –>options 可以配置记录方式和记录时间等。
在这里插入图片描述

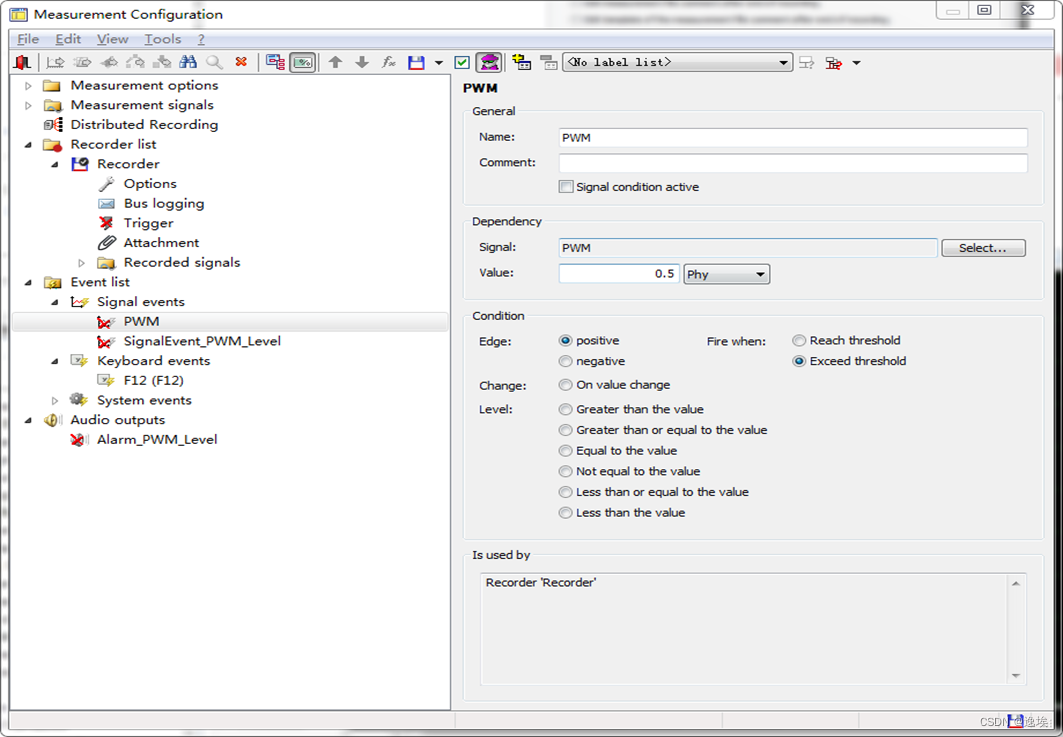

2.7选择event list –> signal event 再选择变量名称,可以设置该变量的测试方式(触发等)。
在这里插入图片描述

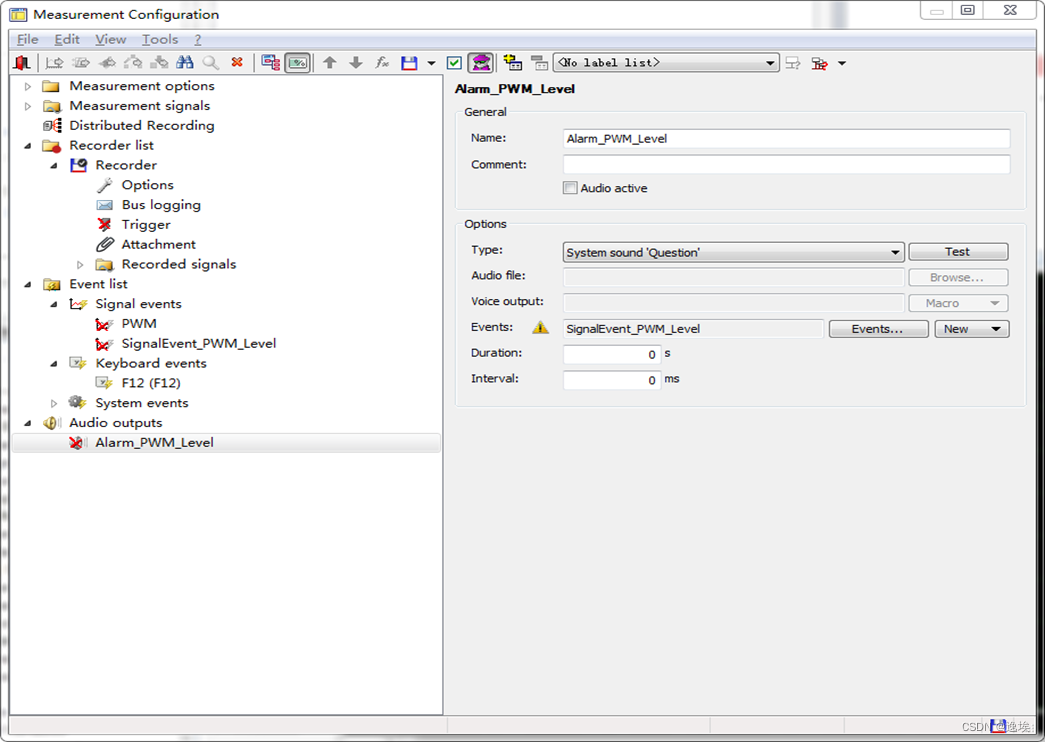

2.8选择 Audio outputs 可以配置当条件满足的时候的声音提示。
在这里插入图片描述

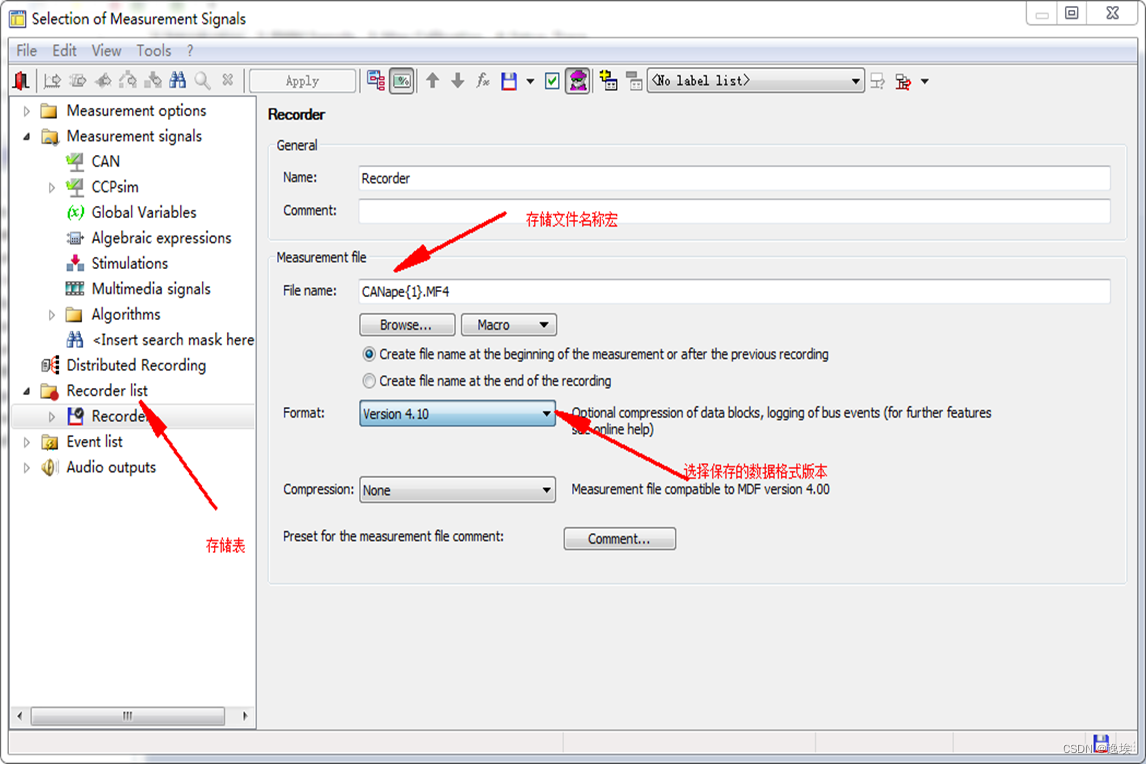

2.9关于测量数据的存储。如下图所示,存储的文件以mf4(或者mdf,看选中的存储格式版本,下面会有描述)的格式保存在项目文件夹,用于以后的数据挖掘和分析。
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

3.离线标定

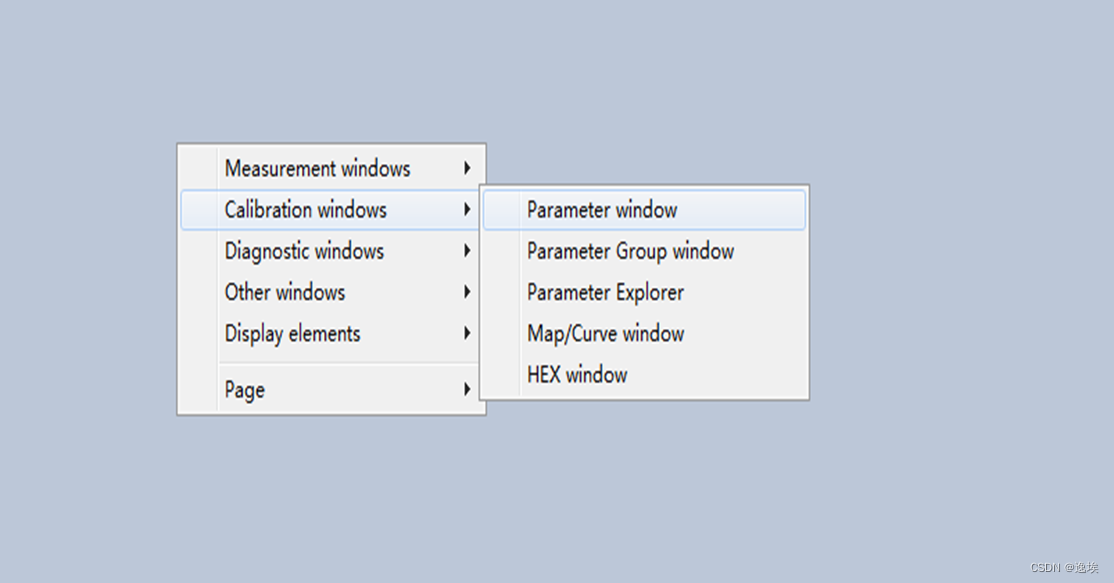

3.1在主界面右键选择如图所示。以标定显示窗口为例。
在这里插入图片描述
3.2在修改相应的参数后保存如下图所示。
在这里插入图片描述
3.3选择插入到二进制文件
在这里插入图片描述
3.4保存好合成文件后,选择菜单栏中的tool,program,download 将合成后的hex烧录到ecu中。
在这里插入图片描述

4.数据挖掘

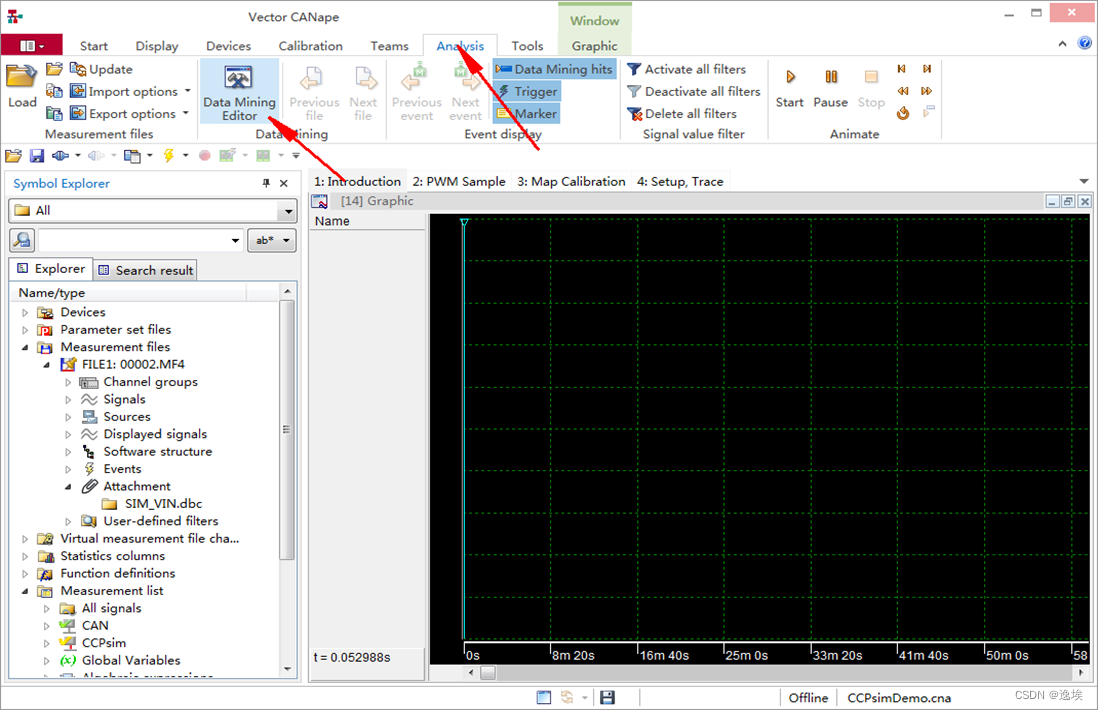

4.1选中菜单栏 analysis —>Data mining editor
在这里插入图片描述

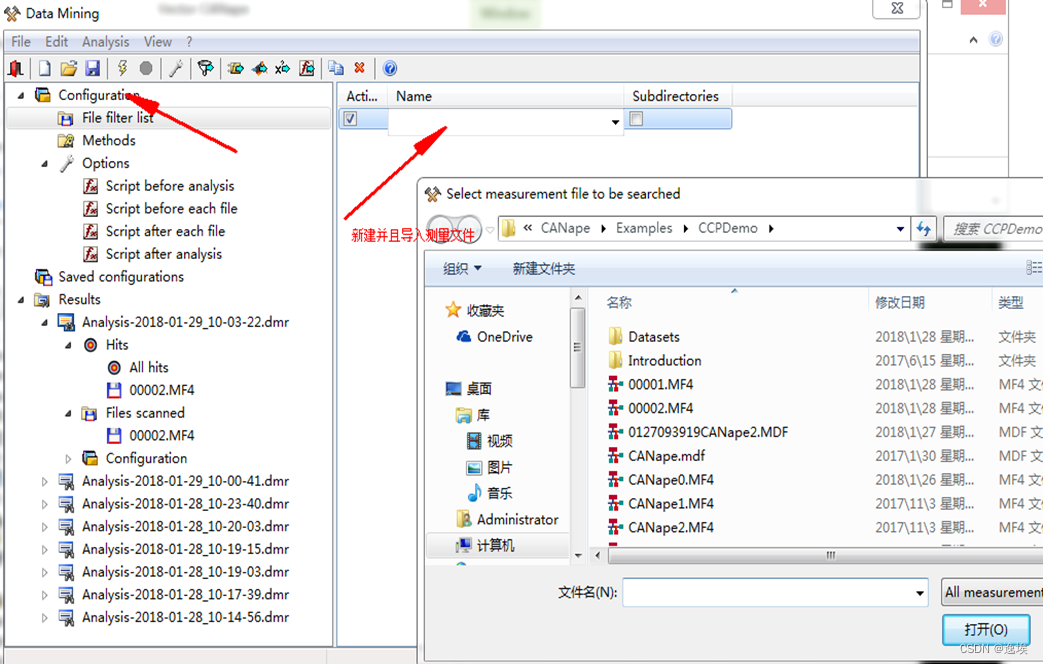

4.2选中 configuration -> file filter list,导入需要挖掘的文件
在这里插入图片描述

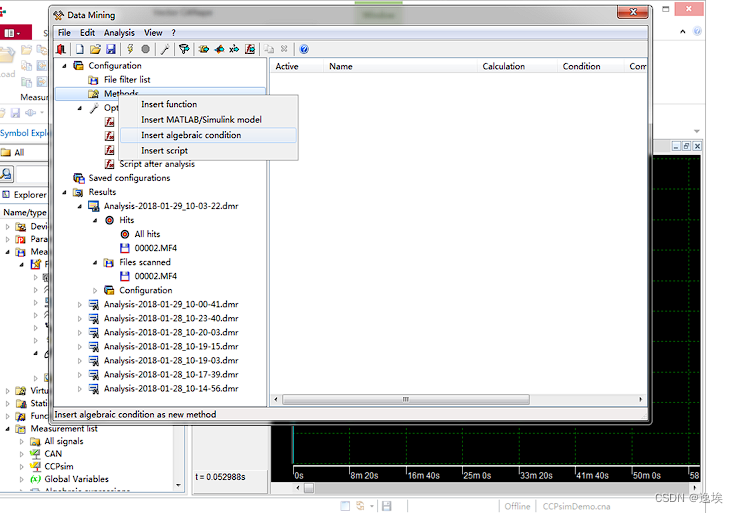

4.3选中methods –>insert algelrail condition
在这里插入图片描述

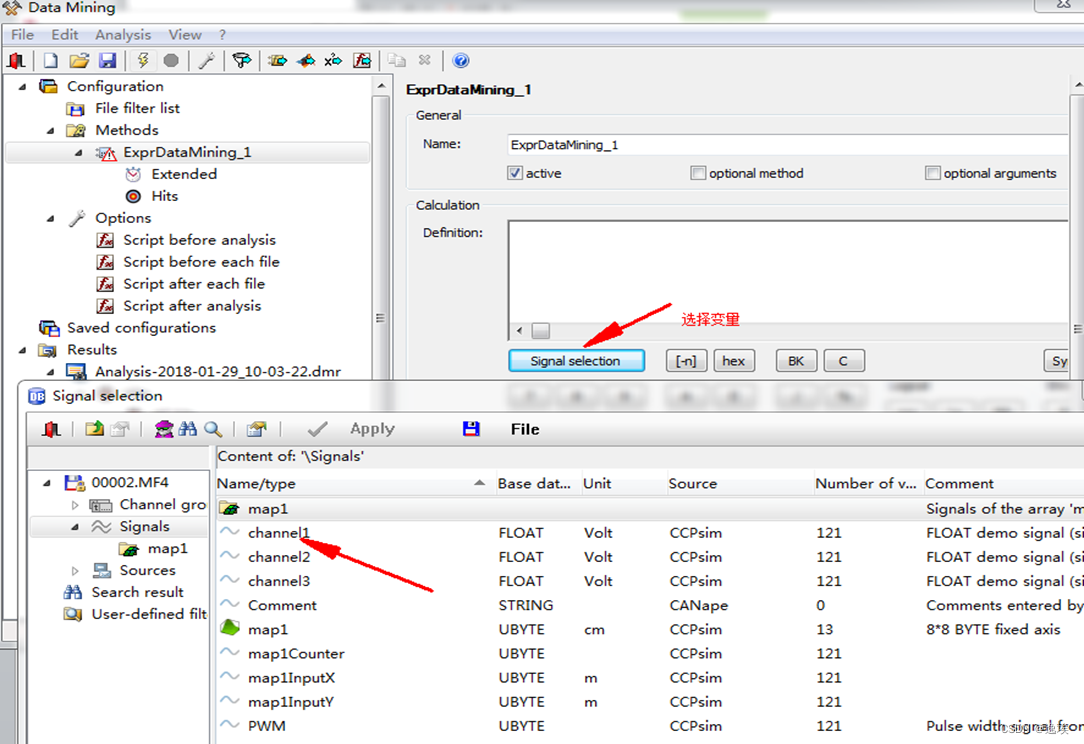

4.4如图所示选择变量并写入公项式。
在这里插入图片描述

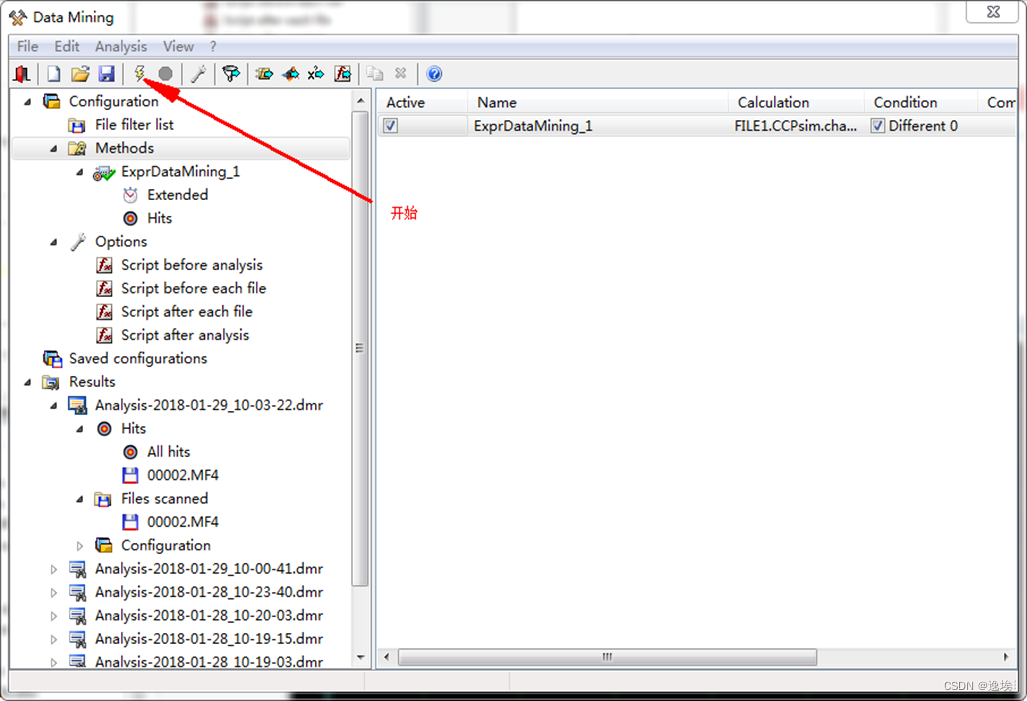

4.5最后点击箭头标出的开始按钮,开始进行数据挖掘。
在这里插入图片描述

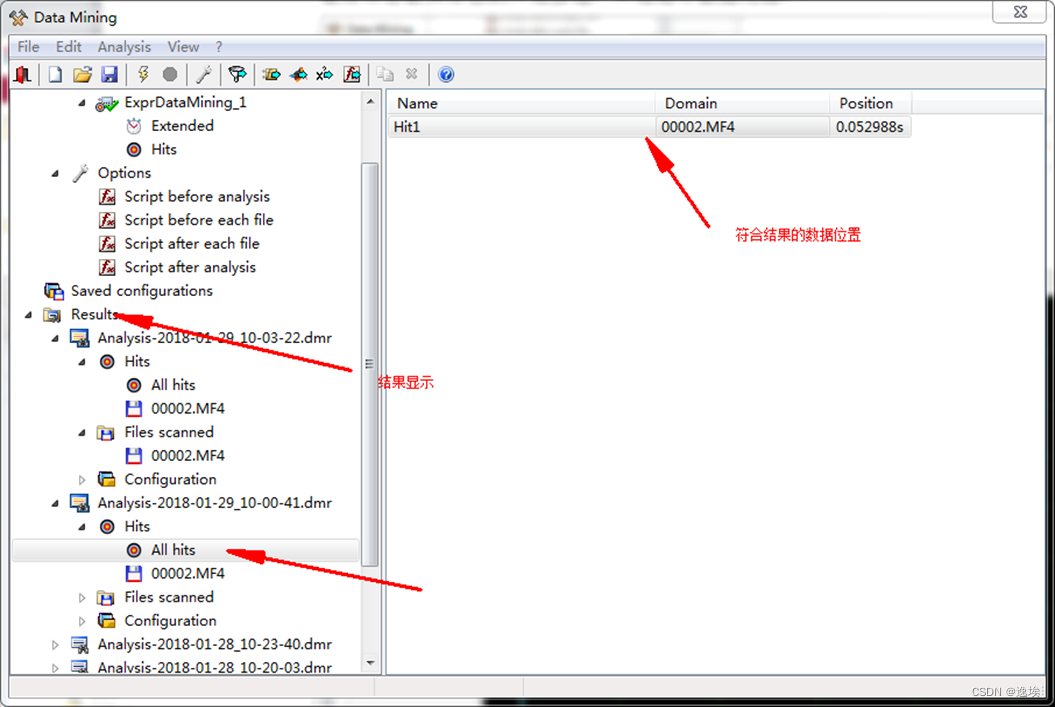

4.6结果如图所示,根据结果选择所需要查看的数据。
在这里插入图片描述

四、A2L文件生成

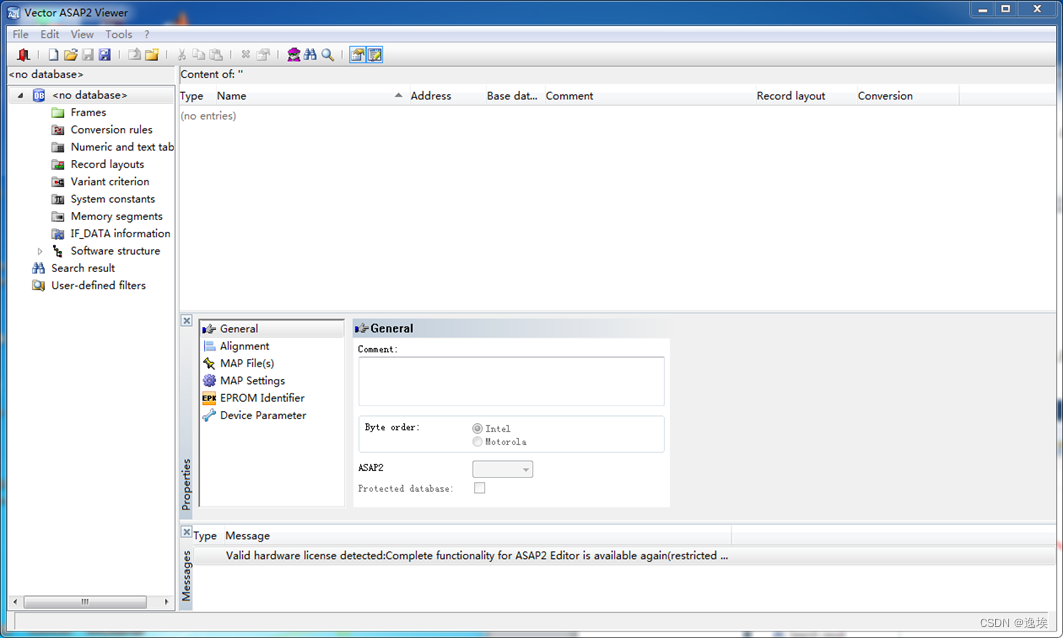

1.打开 vector ASAP2 viewer 软件。(必须要插入硬件)
在这里插入图片描述

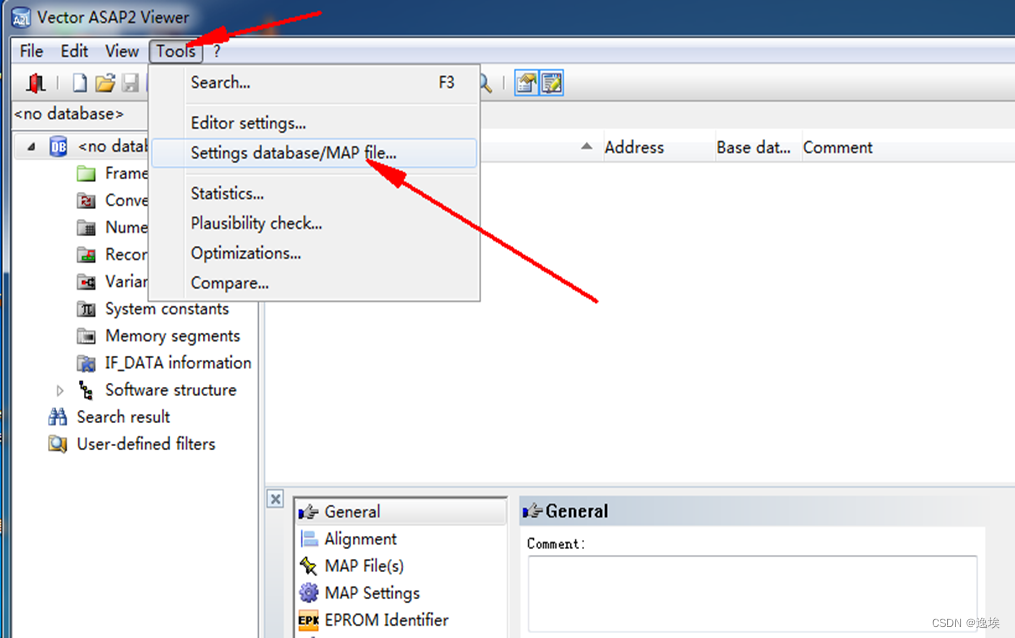

2.选择菜单栏中的tools->settings daravase/map file
在这里插入图片描述

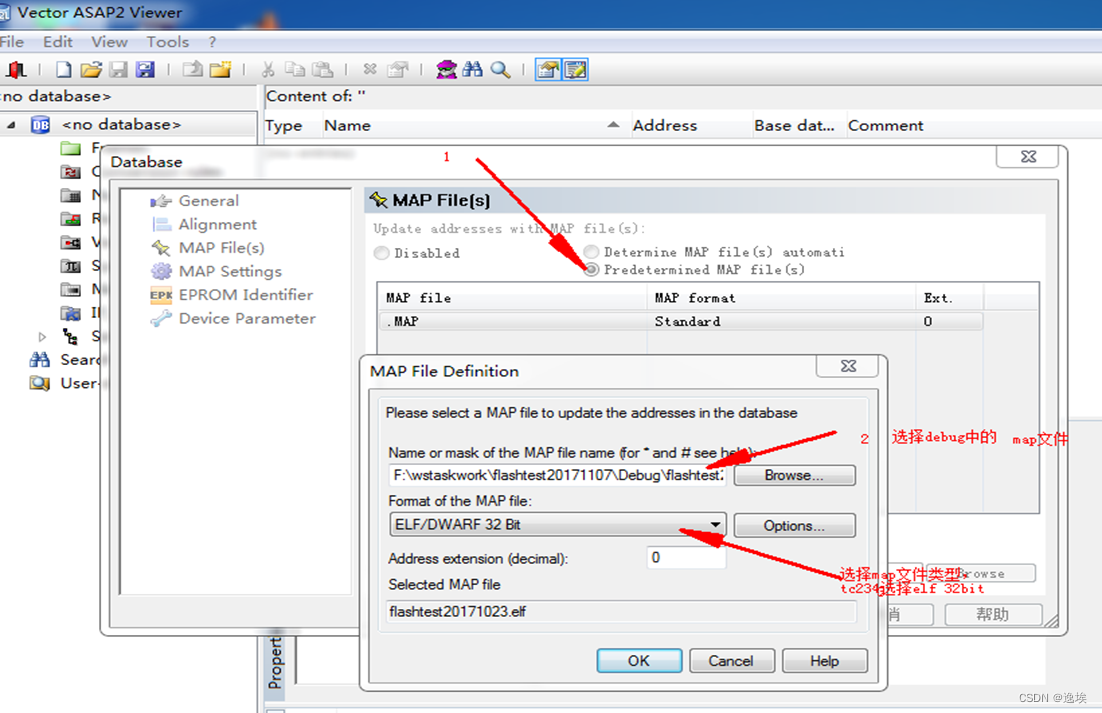

3.在database 窗口中选择map文件和map文件类型后,点击确认
在这里插入图片描述

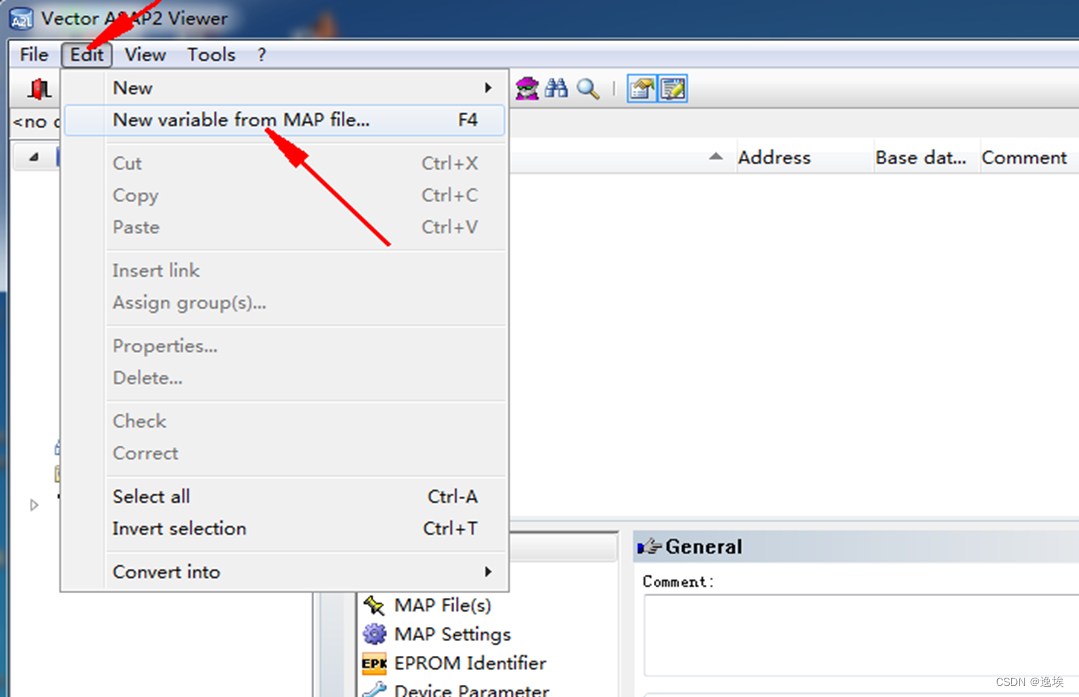

4.选择菜单栏中的edit->newvariablefrom map file。
在这里插入图片描述

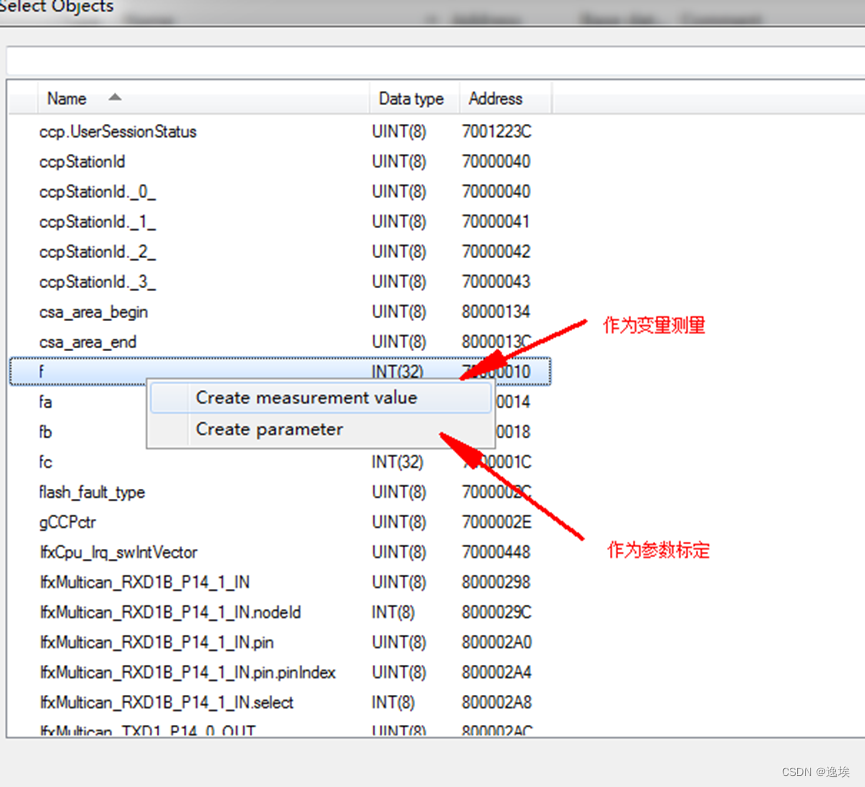

5.在出现的selectobject窗口中选择是标定还是测量。
在这里插入图片描述

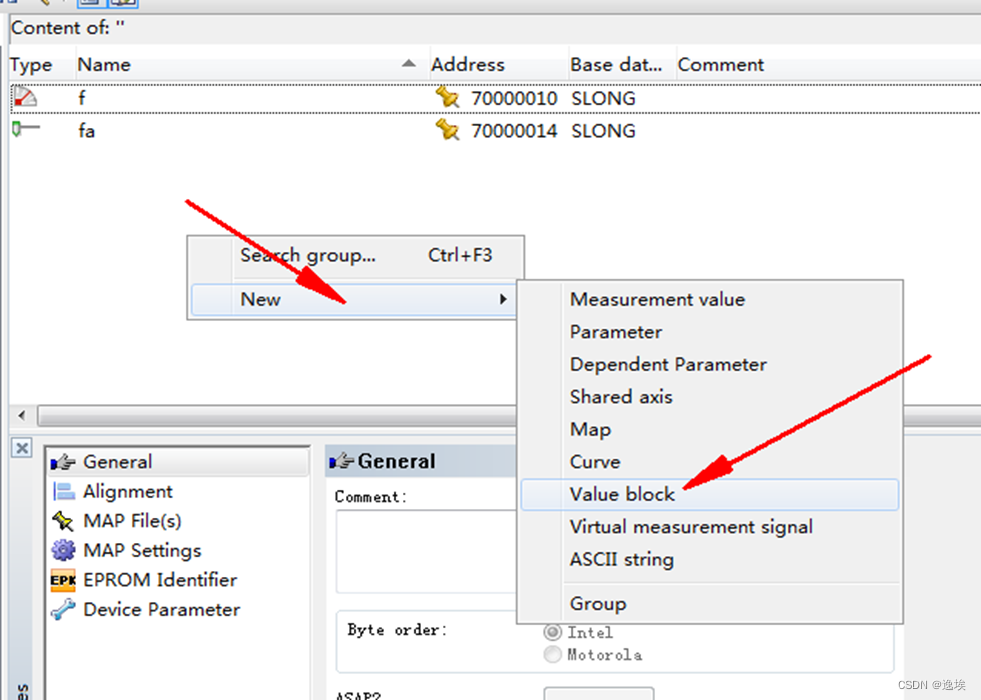

6.如果要创建二维三维标定参数,选择new-> value block。
在这里插入图片描述

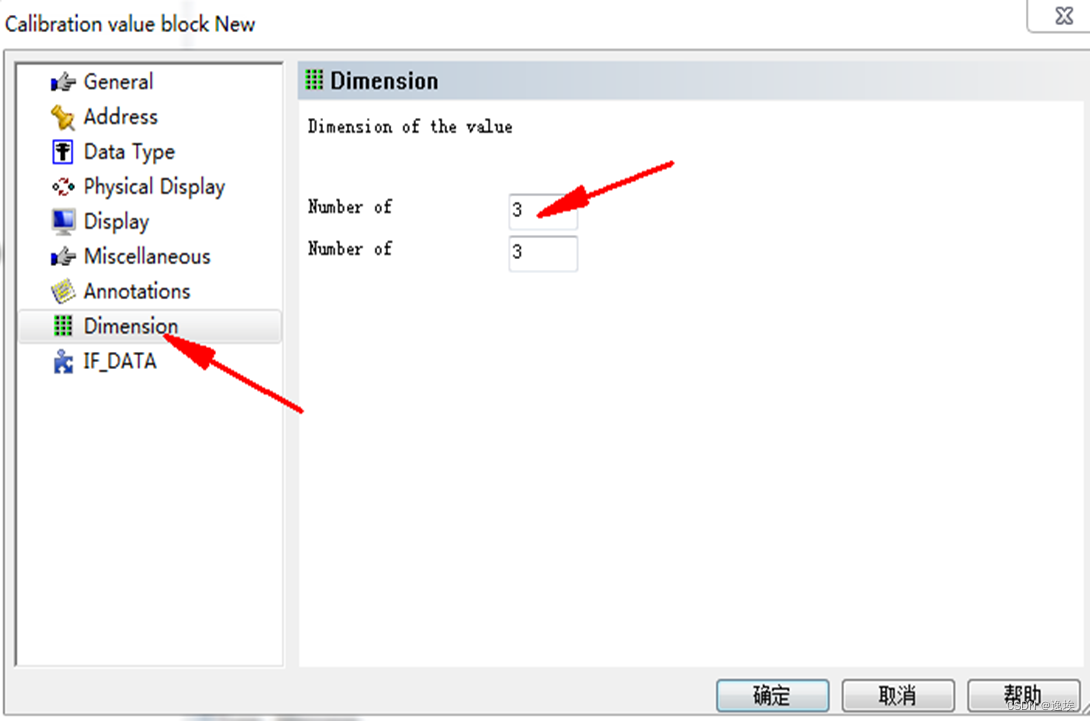

7.在出现的窗口中选择dimension (维度,尺寸),输入参数的维度。
在这里插入图片描述

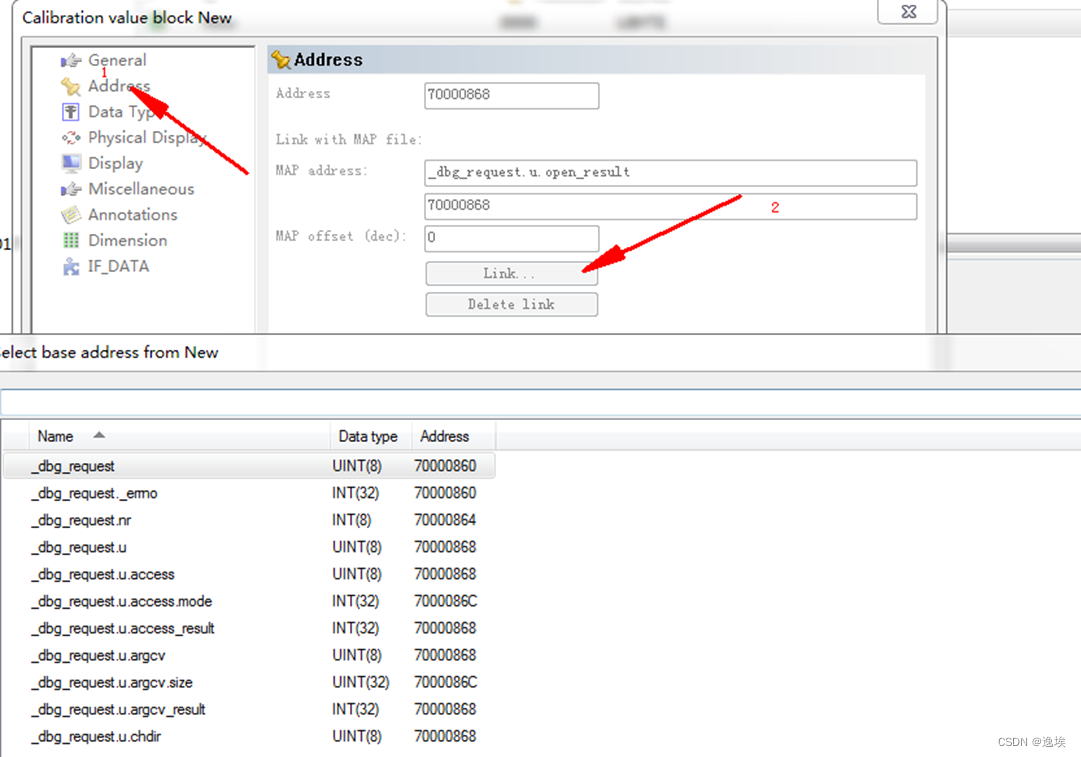

8.选中左边的 address ->link,选中待标定参数或者直接输入地址。
在这里插入图片描述

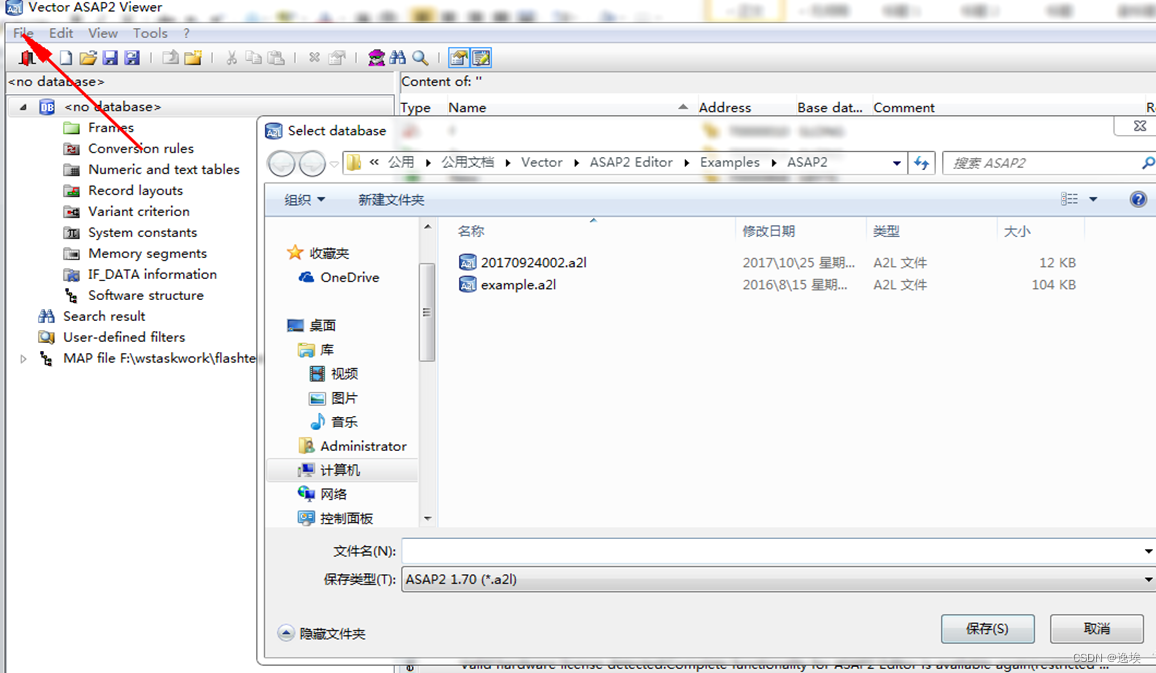

9.最后文件另存为。
在这里插入图片描述

小结

仅为canape部分使用方法,不定时更新。
