【经验分享】打开CAD文件提示:图形文件无效

在工作中打开一些CAD图纸的时候，有时会提示：图形文件无效。

遇到这种情况，不要慌，下面告诉你几种解决方案！

出现这种情况的原因，主要有两种：

第一种原因是图纸被高版本CAD编辑过，用低版本软件打开，就会有这个提示。

第二种原因是图形文件已损坏。如果是文件损坏的话，可以尝试用recover命令进行修复；用.bak图纸备份文件。

如果是CAD2006版本的话，会出现下图提示，没有说明具体图形无效的原因。

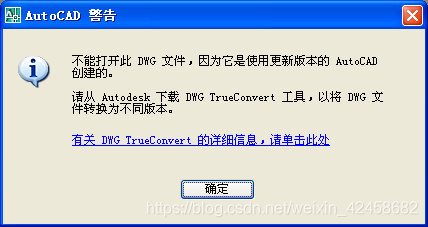

CAD2007版本之后，提示就很清楚了啊。

由于CAD版本过高造成的图形文件无效解决的办法很多，在这里给大家介绍几种比较有效的处理方法：当文件少的时候，我们可以用高版本CAD先把文件打开，然后点：文件—图形改名存盘。在文件类型的位置，修改成对应的低版本兼容格式。再点保存就好了。


如果要转换的高版本图纸比较多。大家也可以下载一个 CAD版本转换器，进行批量转换。

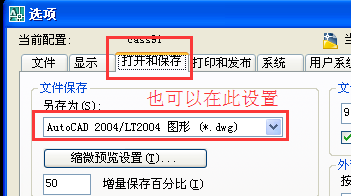

如果我们的电脑有多个版本的CAD，工作中经常要切换不同版本CAD进行图纸处理，可以在高版本CAD【选项】–【打开和保存】选项卡中。设置下默认的保存版本即可。如下图：
