字节对齐(实战版)

什么是字节对齐

​ 计算机存储的基本单位是字节(byte),但在读写内存的时候，我们并非一个字节一个字节的读取，而是2，4，8的倍数来读取，所以就对基本数据类型的地址做出了一些限制，它的地址也必须是2，4，8的倍数。那么数据类型就需要按照一些规则在空间上进行排列，这样就产生对齐。

对齐原则

• 规则1:结构体变量的首地址能够被其对齐字节数大小所整除
• 规则2:结构体每个成员相对结构体首地址的偏移都是成员大小的整数倍,如不满足，对前一个成员填充字节以满足
• 规则3:结构体的总大小为结构体对最大成员大小的整数倍,如不满足，最后填充字节以满足

测试案例

//---32位平台默认对齐4字节，64位平台默认对齐8字节
//32位平台举例

#include <iostream>
using namespace std;
struct T1
{
	int m1;
  char m2;
  int m3;
  short m4;
};

struct T2
{
  char a;
  char b;
};

struct T3
{
  char a;
  char b;
  int c;
};

struct T4
{
  char a;
  char b;
  char c;
  char d;
  char e;
  int f;
};
struct Person
{
  char name[10];
  int age;
  char sex;
  float score;
};

void test01()
{
  cout<<sizeof(struct T1)<<endl;
}

void test02()
{
  cout<<sizeof(struct T2)<<endl;
}

void test03()
{
  cout<<sizeof(struct T3)<<endl;
}

void test04()
{
  cout<<sizeof(struct T4)<<endl;
}

void test05()
{
  cout<<sizeof(struct Person)<<endl;
}

int main(void)
{
  test01(); //16, m1-->4  m2-->4  m3-->4  m4-->4
  test02();//2
  test03();//8
  test04();//12
  test05();//24
  return 0;
}

T1

0~3	4	5~7	8~11	12~13	14~15
m1	m2	填充	m3	m4	填充

• m3 成员变量相对结构体首地址的偏移量不是sizeof(int),也就是不是成员大小的整数倍，故前面成员填充满足，走到起始地址为8
• 最后的填充依据规则3，结构体整个的地址是最大成员大小的整数倍，后面14～15填充

T2

0	1
a	b

T3

0	1	2~3
a	b	填充

4~7
c

T4

0	1	2	3
a	b	c	d

4	5~7
e	填充

8~11
f

T5

0	1	2	3
name[0]	name[1]	name[2]	name[3]

4	5	6	7
name[4]	name[5]	name[6]	name[7]

8	9	10	11
name[8]	name[9]	填充	填充

12~15
age

16	17~19
sex	填充

20~23
score

T6

struct s1
{
  short a;
  long b;
};

struct s2
{
  char c;
  struct s1 d;
  long long e;
};

sizeof(s1)--->16
sizeof(s2)--->32

/*
s1
aa******
bbbbbbbb


s2
c*******
aa******
bbbbbbbb
eeeeeeee

*/

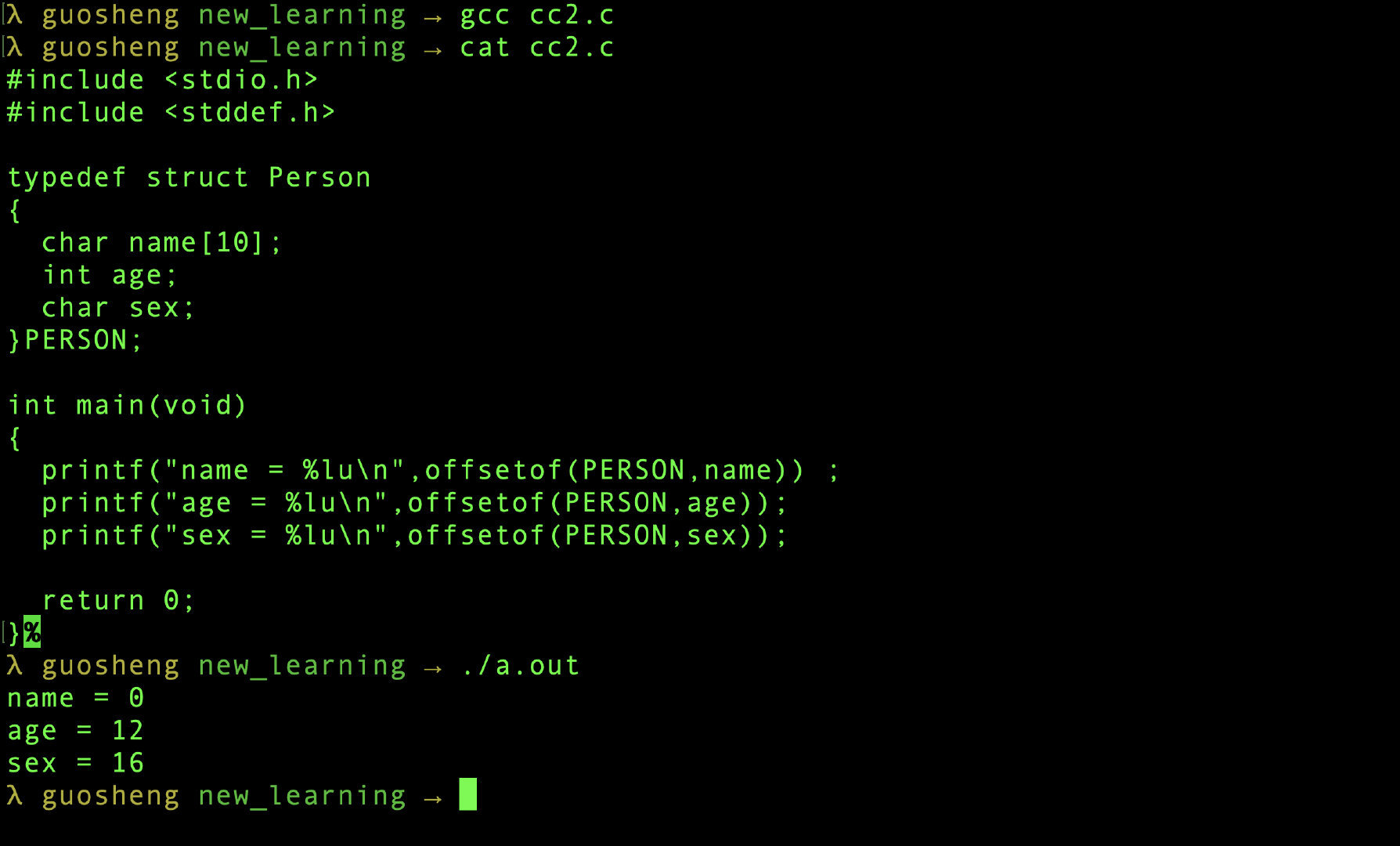

offsetof宏的使用

//  #define OFFSETOF(type,member)   (unsigned int) (&((type*)0)->member)
#include <stdio.h>
#include <stddef.h>

typedef struct Person
{
  char name[10];
  int age;
  char sex;
}PERSON;

int main(void)
{
  printf("name = %lu\n",offsetof(PERSON,name)) ;//0
  printf("age = %lu\n",offsetof(PERSON,age));//12
  printf("sex = %lu\n",offsetof(PERSON,sex));//16

  return 0;
}

字节对齐实际应用

合适的设计可以节省空间

struct T2
{
	int m1;
  char m2;
  short m4;
  int m3;
};

sizeof(struct T2) --->12

跨平台通信- 可以指定字节对齐的字节数

#pragma pack(1) //1字节对齐
struct T1
{
	int m1;
  char m2;
  int m3;
  short m4;
};
#pragma pack() //取消自定义对齐字节数

sizeof(struct T1) --->11

//------------------------------------------
struct T2
{
	int m1;
  char m2;
  int m3;
  short m4;
}__attribute__((packed)); //取消结构在编译过程中的优化对齐，也可以认为是1字节对齐

sizeof(struct T2) ---> 11

//------------------------------------------
  //自己填充
 struct T3
 {
  int m1;
  char m2;
  char r1[3];
  int m3;
  short m4;
  char r2[2];
 };
