近年，随着高清接口越来越普及，老一代VGA接口开始逐步退出历史舞台。新近推出的电脑、主机基本取消了VGA输出接口，取而代之的是HDMI、DP、Type C等接口。对于现存的VGA接口显示终端，要想继续利用起来，必须的使用接口转换器。本文是网友关于绿联HDMI转VGA转换器的详细拆解。新电脑上都不带VGA口了，想用VGA得加一个HDMI转VGA的转换器，从网上买了一个绿联的转换器，网上搜索了一下也没有拆解的图片，那就拆一个看看质量怎么样了！官方效果图，看起来不错，比那些廉价的转换头好多了

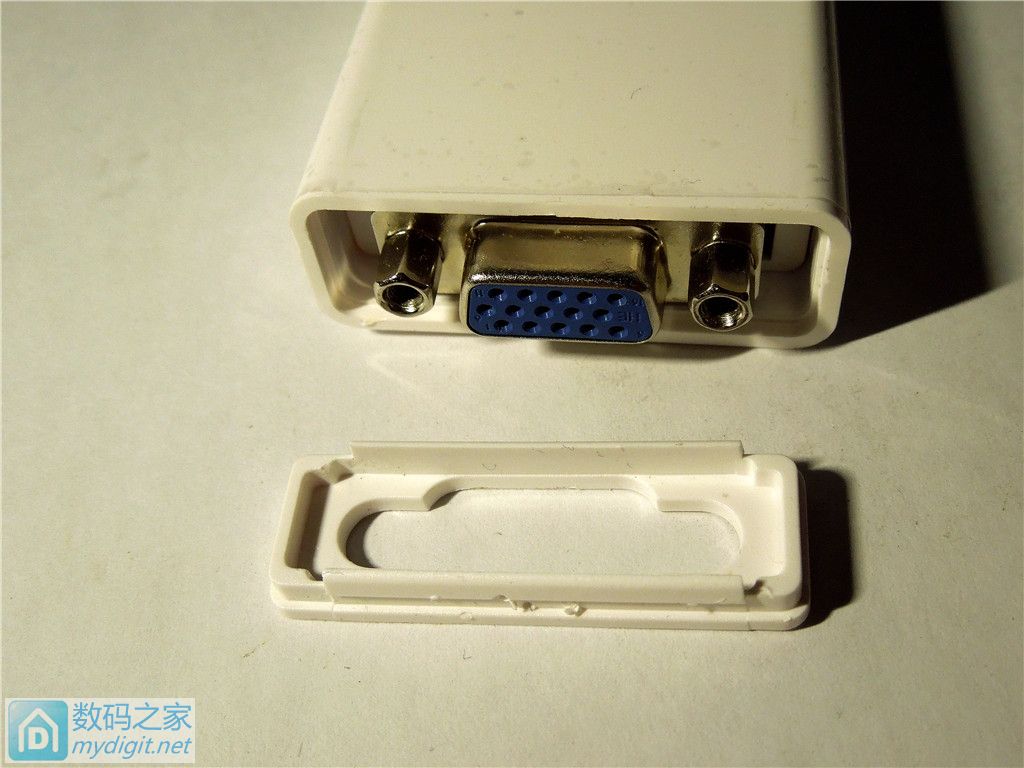

在VGA接口处边缘直接撬开就可以打开外壳了：

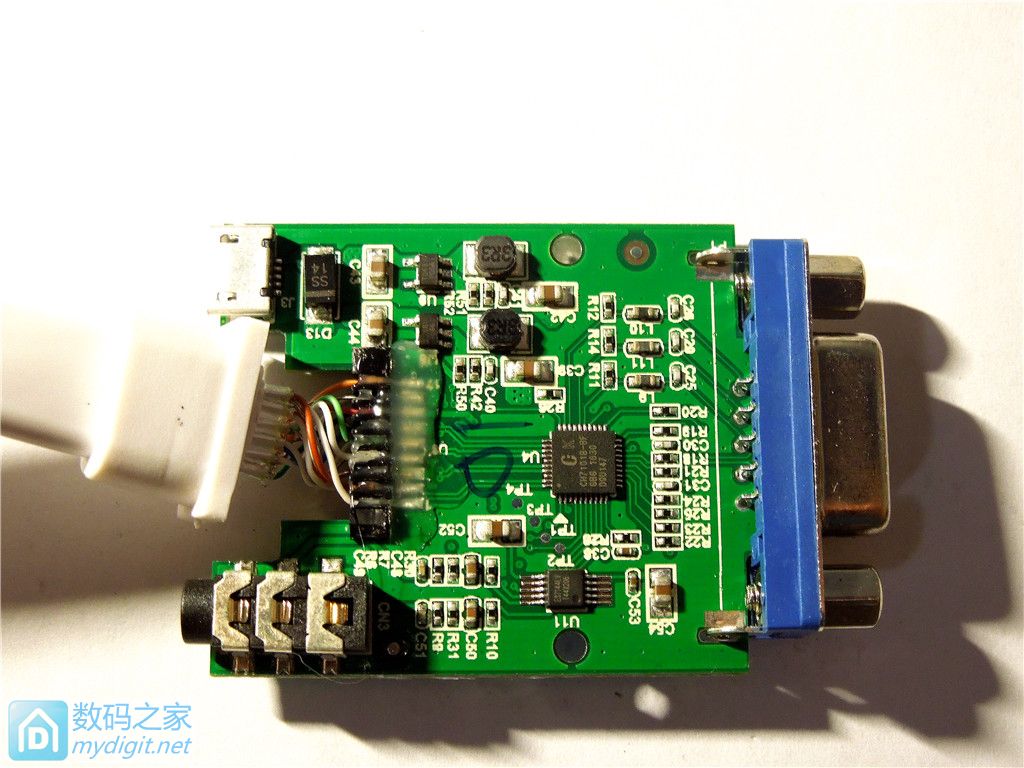

主板正面

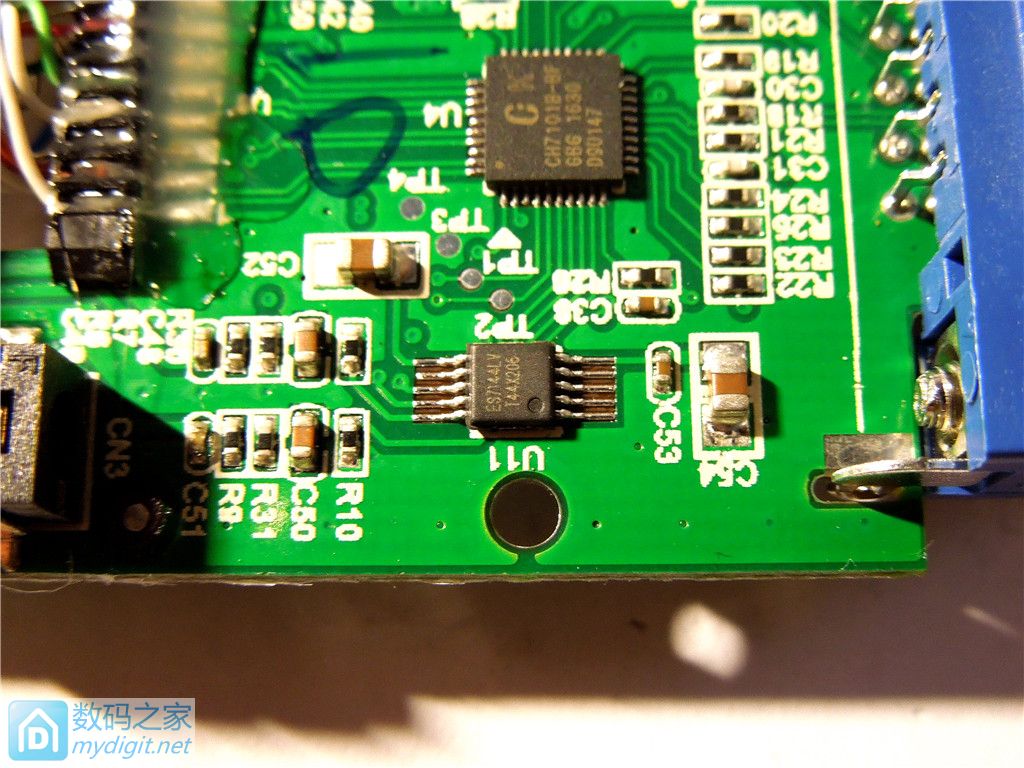

大点

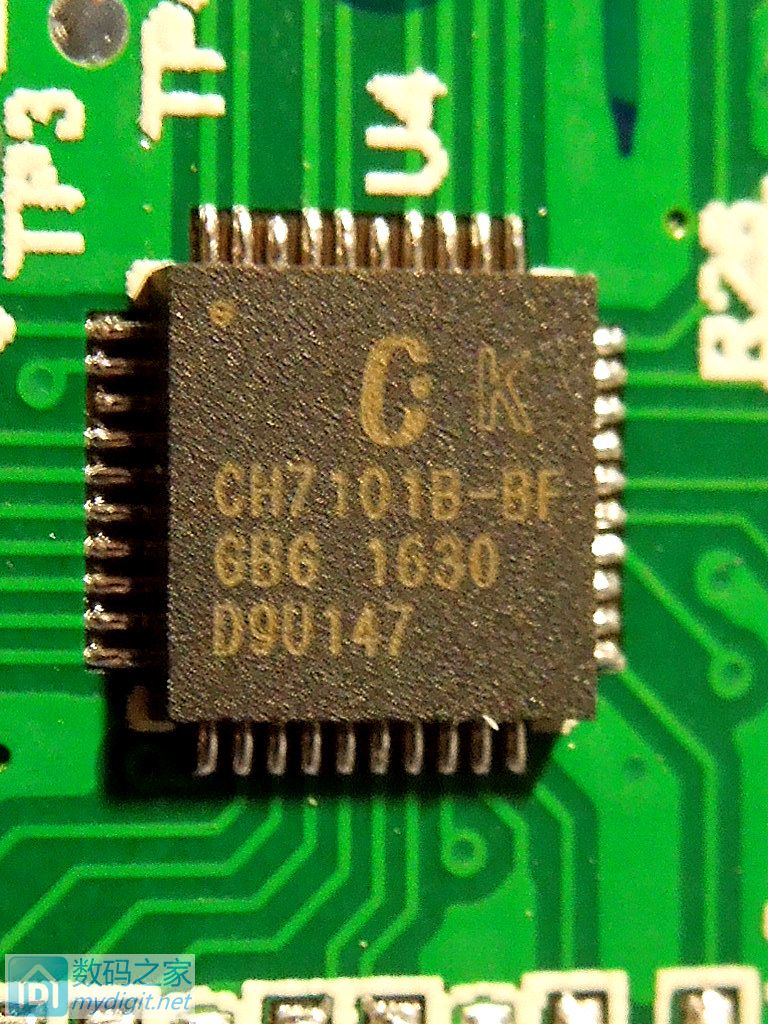

昆泰CH7101B

HDMI接收器兼容HDMI 1.4规范

VGA三9位DAC高达200MHz的像素率的模拟RGB输出。可以提供同步信号，以分离或组合的方式。支持VESA和CEA的计时标准达WUXGA 1920x1200 @ 60Hz降低冲裁和1920x1080 @ 60Hz

在芯片的音频编码器，支持2通道IIS / S / PDIF音频输出

VGA输出符合VESA VSI v1r2规范

单片机嵌入式来处理控制逻辑

支持设备启动的自动加载从片上闪存固件

综合数据缓冲区

无晶体结构

支持VGA连接检测

支持HDMI输入检测

支持自动省电模式和低待机电流

支持YCC转换到RGB颜色空间在ITU-R BT.601和709

IIC接口和HDMI奴隶DDC接口可用于调试和固件更新。

低功耗的架构

符合RoHS和无卤包

40引脚QFN封装提供(5×5毫米)

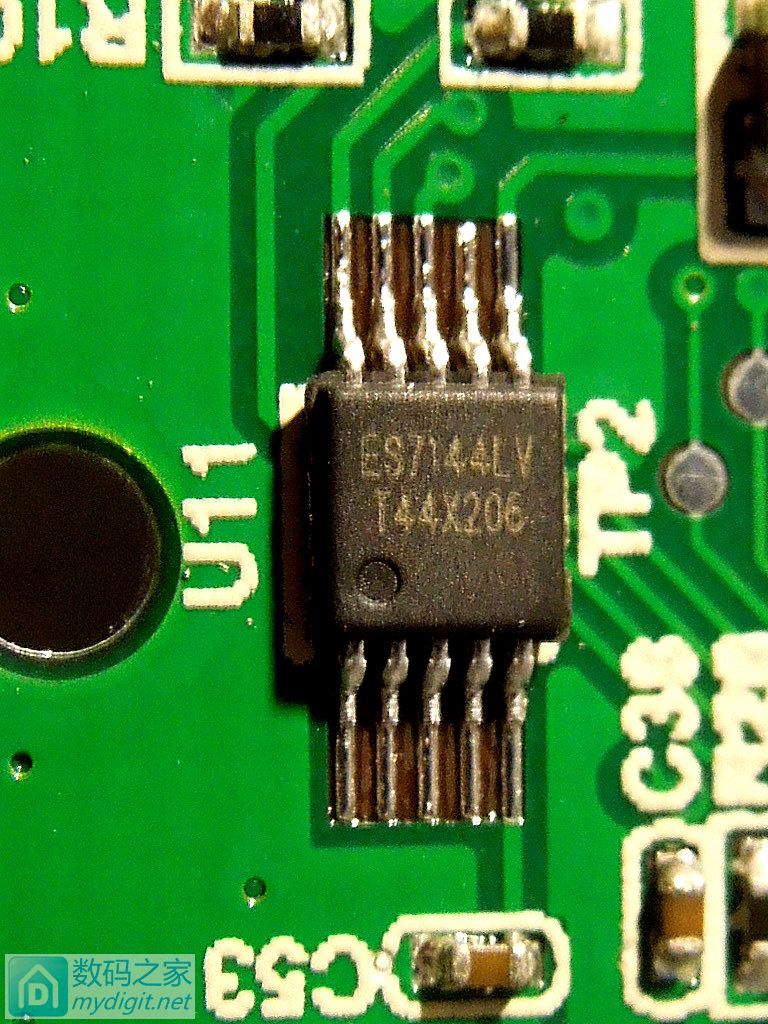

音频解码芯片ES7144LV，负责解码音频信号

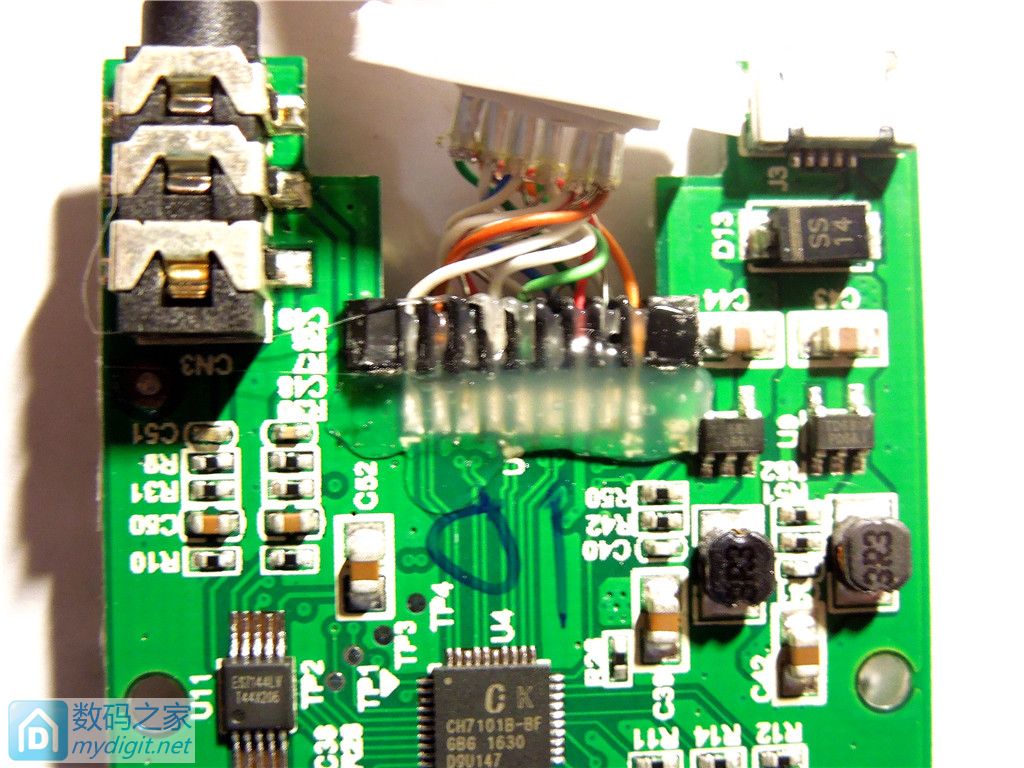

放大看看

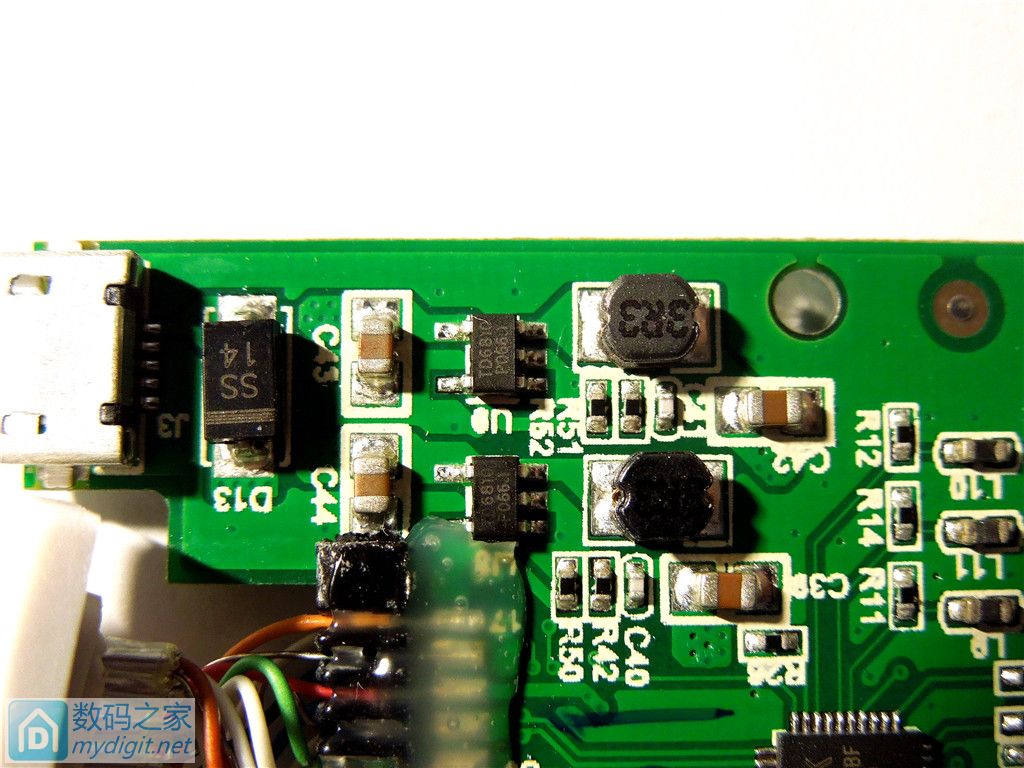

USB供电有芯片转换

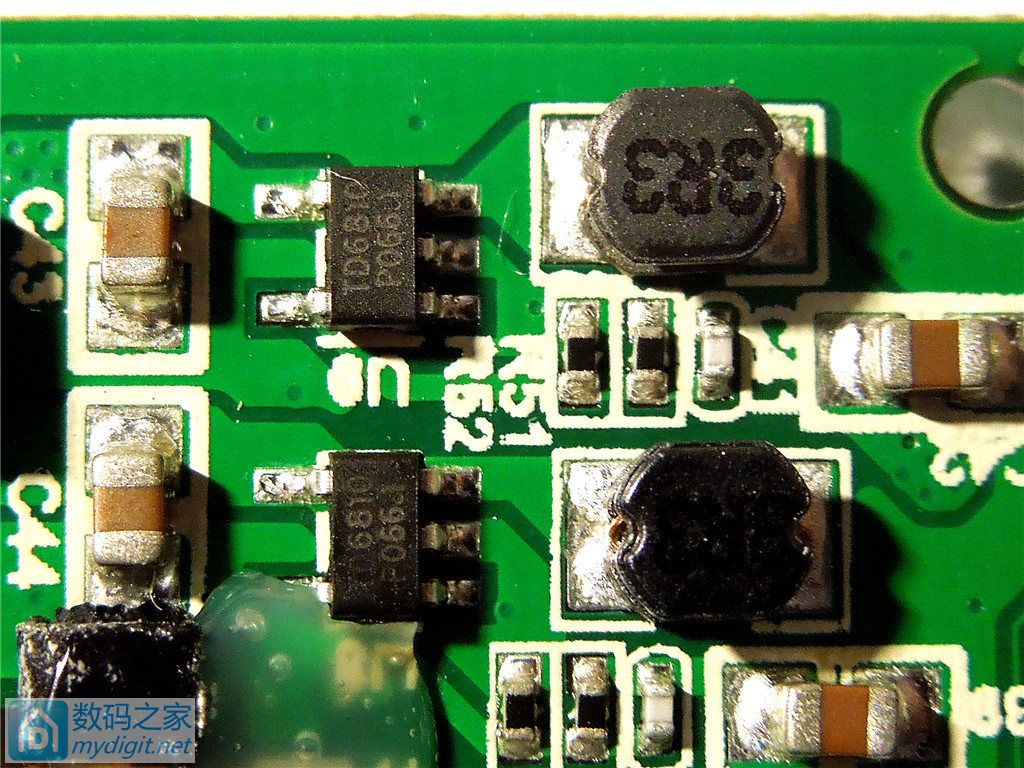

电压转换TD6810，一个1.2V，一个3.3V

线缆焊接不错，还有塑料卡将线卡到位

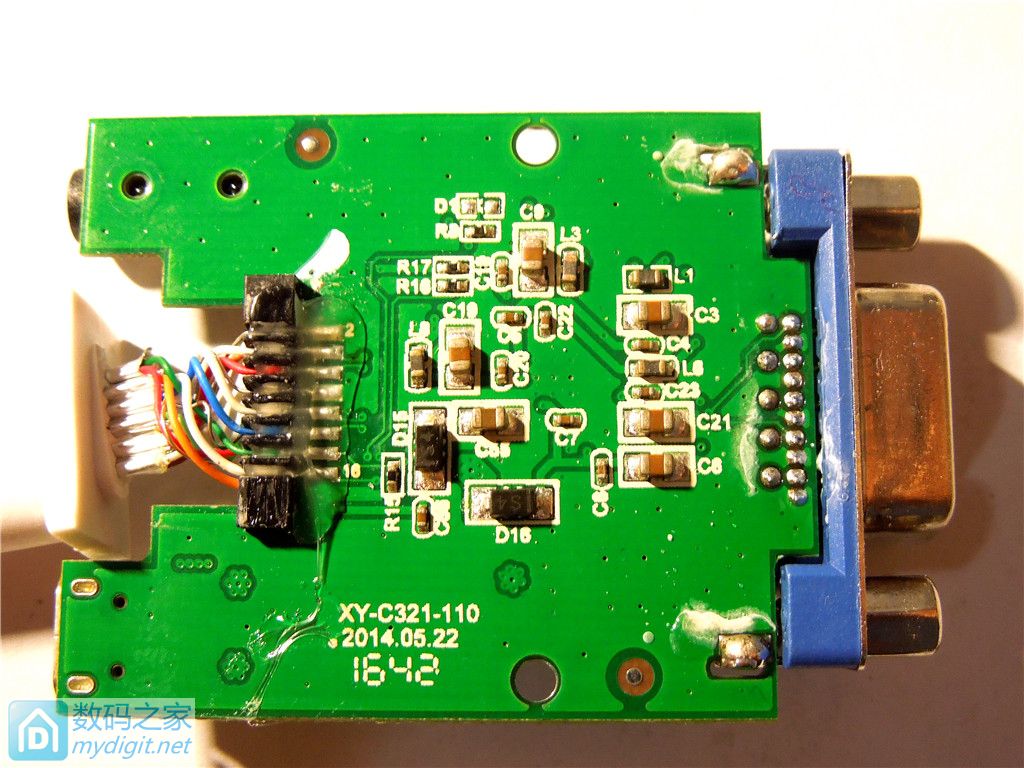

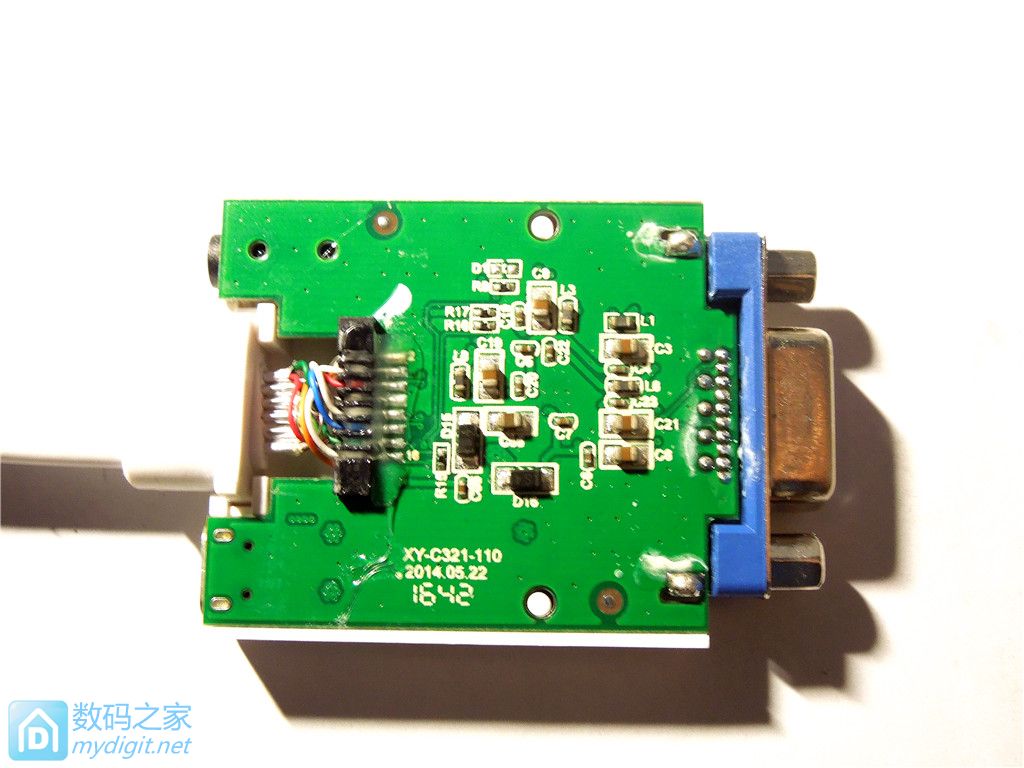

背面

版号，应该是14年5月22设计的，16年42周生产

OK，拆解完了，装上愉快的接投影仪了！
