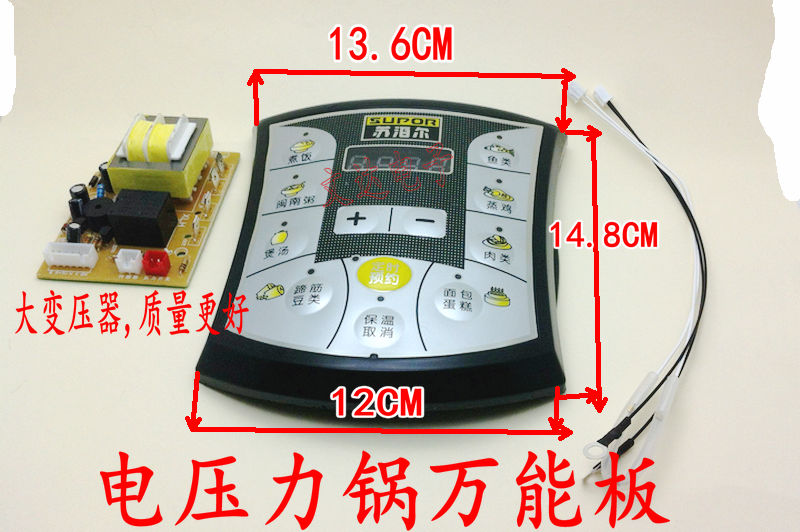

(计算机板)电压力锅的工作原理金玉县职业技术学校罗玉刚的教学目标: 1.掌握电压力锅的常见故障现象2.掌握电压力锅的教学方法. 区分计算机板1.电源板当前漂亮的电压力锅中使用的电源板主要有三种，分别是RC降压电源，线性变压器电源(最多)和开关电源. 电源. RC降压电源很轻电压力锅电脑控制板，负载很小. 它主要用于低端和中端产品；线性变压器电源的可靠性高且稳定，主要用于中端产品；开关电源性能稳定，能效高，体积小. 成本高，主要用于负荷较大的中高端产品. 由于这三种电源方案非常不同，因此稍后将分别介绍它们. 电源板2. 控制板现在，所有显示控制母板都有四种主要显示模式: LED显示模式，数字管显示模式，数字屏幕显示模式和液晶显示模式. 四种显示模式主要代表三个级别: 低，中和高. LED，数码管和数字屏幕不显示时钟. 液晶显示器通常内部装有电池，可以显示当前时钟. 在接下来的章节中，我们将对各种显示电路以及维护准则进行单独的介绍和原理分析. 控制板3.压力锅电路模块的原理和分析电压锅主要使用电热板发电. 电热板直接与内锅传递热量，提高内锅温度，从而加热食物，达到烹饪效果.
电压力锅正常工作时，整流电路将50Hz交流电压转换为直流电压，然后通过芯片控制电路和电路将直流电压分别转换为12V和5V电压. 电压力锅通常连接到底部温度传感器以检测热板和内锅的温度(某些产品具有两个温度传感器，其中一个检测热板和内锅的温度，称为底部传感器；另一个控制测量值. 盖蒸汽温度，称为盖传感器). 底部传感器的主要功能是防止热板过热. 当温度达到系统设定值时，控制加热板停止加热. 上盖传感器的主要功能是控制整个烹饪过程的压力. 根据不同的食物和烹饪阶段，通过上盖传感器的温度来控制加热板的温度，以将压力控制在预设范围内，从而使食物被烹饪以达到期望的效果. 电压力锅通常用电加热板加热，电加热板位于电压力锅的底部，功率根据容量而变化(700W〜1100W). 4.所有附件和参数压力开关: 低于103度电压力锅电脑控制板，常闭. 在103度以上断开连接. 加热板: 正常电阻: 大约60欧姆. 伤害是无限的. 温度传感器: 常温下约100K，随温度升高而降低. 注意: 电源板的控制板已配对在一起. 由于每条电缆的电压和信息线的位置不同，因此无法随意组合. V.摘要лл
