android系统wifi控制风扇,无线远程遥控风扇设计实现

引言

目前市场上销售的风扇主要是通过导线将转速控制器和扇体连接起来，并且在使用的时候转速控制器往往被固定在墙体上，不能够实现随时随地的对风扇进行调控。同时由于采用导线连接方式进行调控风扇，必然会铺设大量的线路，造成线路冗余和浪费。并且目前的绝大多数的电扇不具备根据外界环境智能调节转速的功能，使得当前风扇的使用过于机械性。

本文设计一种可以远程遥控风扇转速，并且通过PIC单片机控制在外界一定温度下扇体可以自能调控自身的转速，达到用户可以像遥控电视一样遥控风扇，并且也不需要铺设大量的尸体线路去连接转速控制器和扇体。由于在扇体电路设计时，通过加入PIC单片机主控芯片智能的根据外界温度(遥控器中传送的温度数据)自动控制转速，大大节省了能源的利用，同时满足用户的需求。

1 系统硬件设计

由于PIC16F873A单片机是采用精简指令集(RISC)和FLASH存储技术的高性能嵌入式单片机。具有功耗小、运算速度快、外围扩展能力强等突出优点。本系统设计分别采用两片16F873PIC单片机对信号发射和接收控制电路的进行控制。

如图1所示基于PIC智能远程无线控制风扇系统设计系统框图，主要包括遥控信号发射电路、信号接收控制电路两个重要部分。遥控信号发生电路包括：温度传感器、红外管发射电路、档位控制键以及显示部分等；信号接收控制电路主要包括：红外接收电路、状态指示电路、风扇电机转速控制电路以及电压转换电路等。

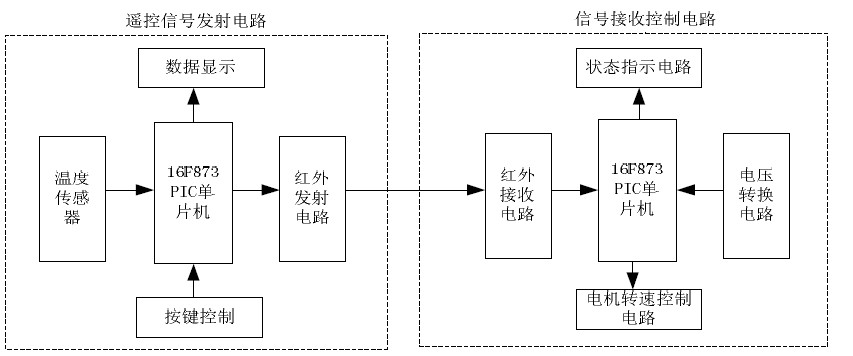

图1 智能远程无线控制风扇系统设计系统框图

1.1 遥控信号发射电路设计
