简介：随着现代技术的发展，温室环境远程智能监控系统对农业生产越来越重要，它集成了物联网、传感器网络和大数据分析技术，能精确控制关键环境参数如温度、湿度等，以提高作物产量和质量。系统架构包括传感器网络、数据传输模块、中央处理与数据分析以及控制设备。系统功能涵盖实时监控、警报预警、远程操作、历史数据查询和智能决策。该系统面临的挑战包括无线通信稳定性、数据安全与隐私、电源管理和设备兼容性，通过具体技术方案解决。

1. 温室环境监控系统概述

1.1 温室环境监控的意义

在现代农业生产中，温室环境监控系统扮演着至关重要的角色。它通过实时监测温室内部的温度、湿度、光照强度等关键环境参数，保障农作物在一个最佳的生长环境中生长，从而提高作物产量与品质。同时，这种系统也能减少人力投入，降低生产成本，实现农业生产的智能化、自动化。

1.2 监控系统的组成

温室环境监控系统通常包括硬件和软件两大部分。硬件部分主要由环境传感器、控制器、执行器及其它辅助设备组成，负责实时收集环境数据和执行相关控制指令。而软件部分则由数据处理模块、用户界面和决策支持系统组成，负责数据的分析、存储和展示，以及智能决策的制定。

1.3 应用场景及优势

这类系统广泛应用于智能温室、植物工厂以及精确农业领域。与传统农业生产方式相比，使用温室环境监控系统的优势明显：它能够实现精准控制环境条件，及时响应变化，预防病虫害的发生，保证作物的健康生长。此外，还能为农业生产者提供实时数据分析，指导其做出科学的生产决策，极大地提高了农业生产效率。

2. 系统架构设计与关键组件

2.1 系统架构的整体框架

2.1.1 系统架构设计理念

系统架构的设计理念是构建一个既稳定又灵活的平台，以满足温室环境监控的需求。现代的架构设计需要考虑到系统的可扩展性、数据安全性和实时性。在设计之初，我们应当采用模块化的方法，这不仅有助于在项目的早期阶段进行快速迭代，也能在后期更容易地进行升级和维护。

系统架构通常遵循分层设计原则，包括感知层、网络层、数据处理层和应用层。感知层由各种传感器和执行器组成，负责收集环境数据和执行控制指令。网络层则负责将数据传输至服务器，这可以是有线或无线的方式，比如以太网、Wi-Fi或LoRa。数据处理层包括数据存储和分析的平台，如数据库和数据挖掘工具。应用层面向用户，提供实时监控和远程控制等服务。

2.1.2 关键组件的功能与作用

在系统架构中，关键组件包括硬件传感器、网关、服务器以及应用程序等。硬件传感器是数据的来源，负责监测温室内的温湿度、光照、土壤湿度等关键环境参数。网关设备是传感器和中心服务器之间的桥梁，用于数据的初步汇总和预处理。服务器则是整个系统的大脑，负责存储大量数据，以及执行复杂的数据分析和智能决策算法。

应用层通常由一个或多个面向用户的应用组成，比如Web应用或移动应用，它们可以显示实时数据，接收警报通知，甚至远程控制温室内的设备。确保这些组件能够高效、稳定地协同工作是整个系统架构设计的重中之重。

2.2 硬件与传感器选择

2.2.1 环境监测传感器种类与特点

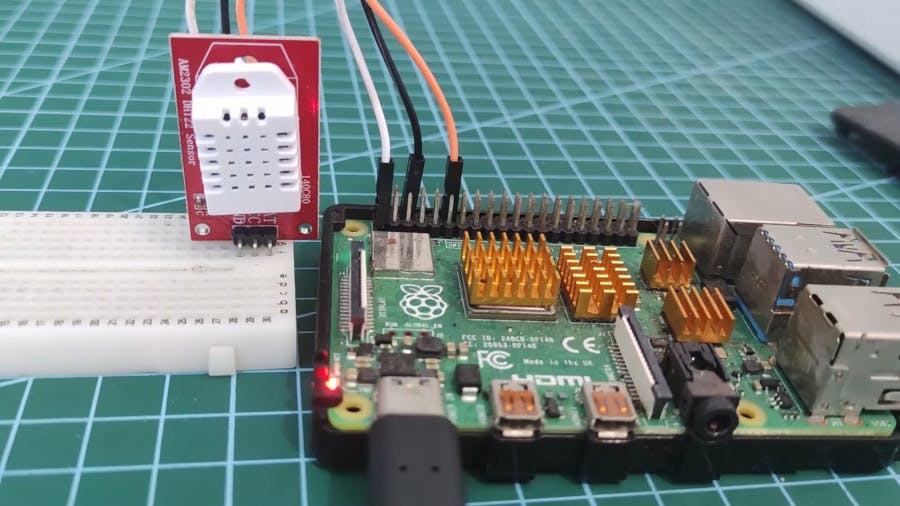

在选择适合的硬件传感器时，需要了解市场上存在的不同类型的传感器及其特点。例如，温湿度传感器可选用DHT11或DHT22，它们能够测量温度和湿度，并且成本低廉，易于使用。光照传感器可以选用光敏电阻，其敏感度可根据温室种植作物对光的需求进行选择。

传感器需要具备高精度、低功耗和长期稳定性等特点。此外，考虑到温室环境的特殊性，传感器还应具备防潮、防腐蚀的特性，以保证长期稳定的运行。同时，传感器的安装应简便，不影响作物的生长。

2.2.2 硬件设备的选型原则

在选择硬件设备时，首先考虑的是其与应用需求的匹配度。例如，选择支持相应通信协议（如MQTT、CoAP等）的传感器和网关，以确保数据能够顺利传输至服务器。其次，设备的可靠性和性能指标如精确度、响应时间和耐久性也必须进行评估。

硬件的功耗和成本也是重要考量因素。功耗低的设备可以减少能源消耗，延长设备的使用寿命。成本考虑则关系到整个项目的预算安排。此外，设备的兼容性和可扩展性也不可忽视，以保证未来可以根据需要添加新的传感器或功能。

2.3 软件平台的选择与开发

2.3.1 软件架构设计

软件平台是整个系统的核心，它负责处理从硬件传感器收集来的数据，进行存储、分析、并根据分析结果执行相应的控制策略。在设计软件架构时，一般采用分层的方法，以减少各层之间的耦合度，并提供模块化的功能扩展。

在分层架构中，底层通常是数据采集层，负责与硬件通信，收集数据。中间层是数据处理层，包括数据清洗、存储、以及实时分析等。顶层是应用层，提供用户界面和API接口，使得用户可以远程监控温室环境并进行操作。

2.3.2 数据处理与用户交互

数据处理是软件平台的重要组成部分，需要高效地处理来自传感器的大量数据。数据处理流程包括数据的接收、转换、存储和分析。通常采用时间序列数据库如InfluxDB来存储采集到的数据，因为它们对时间戳数据的查询和分析具有优化。

用户交互界面则需要直观易用，提供实时数据显示、历史数据查询、警报通知以及远程控制功能。开发界面时应充分利用现代前端技术，比如使用HTML5、CSS3和JavaScript框架，确保在不同设备上的兼容性和良好的用户体验。

为了更细致地展示系统架构设计与关键组件中的关键组件部分，下面通过表格和流程图来进一步阐述硬件传感器的选择原则和硬件设备的选型原则：

表格 2.2.1 环境监测传感器种类与特点

| 类型 | 描述 | 优势 | 劣势 | |-----------------|--------------------------------------------------------------|--------------------------------------------------------------|--------------------------------------------------------------| | 温湿度传感器 | 测量温度和湿度，如DHT11和DHT22 | 成本低，易用 | 精度相对较低 | | 光照传感器 | 测量光照强度，如光敏电阻 | 可根据作物需求选择不同敏感度 | 可能需要额外的保护措施来防止损坏 | | 土壤湿度传感器 | 监测土壤的湿度，如容积水分传感器 | 对作物生长具有重要意义 | 需要正确地安装在土壤中以获取准确读数 | | CO2传感器 | 监测空气中的二氧化碳浓度，对于植物生长至关重要 | 对植物生长有直接影响，可以促进更高效的光合作用 | 通常成本较高 | | 水位传感器 | 监测土壤水分或水箱中的水位，防止过干或过湿 | 对于自动灌溉系统来说非常关键 | 精确度受限于安装方式 |

Mermaid 流程图 2.2.2 硬件设备选型流程

graph TD
    A[开始选型] --> B[确定需求]
    B --> C[列出候选设备]
    C --> D[评估精确度]
    D --> E[比较成本]
    E --> F[考虑功耗]
    F --> G[检查兼容性]
    G --> H{是否满足所有条件?}
    H -- 是 --> I[确定选型]
    H -- 否 --> J[重新评估或添加设备]
    J --> C
    I --> K[结束选型]

通过上述表格和流程图，读者可以清楚地看到不同类型的传感器特点以及硬件设备选型过程中的考虑因素。这些信息对于设计和实施温室环境监控系统来说是必不可少的。接下来，我们将更深入地探讨传感器选型的具体过程和软件平台设计的详细内容。

3. 实时环境监控与警报机制

随着自动化技术的发展，实时环境监控系统成为现代温室管理的重要组成部分。这些系统能够实时监测关键环境参数，如温度、湿度、光照强度、二氧化碳浓度等，并通过警报机制提醒管理人员在环境参数偏离预设范围时及时采取措施。本章节深入探讨了实时数据采集与处理的技术细节、环境参数监测与控制策略的实现，以及警报系统的设计与优化。

3.1 实时数据采集与处理

3.1.1 数据采集流程

在实时环境监控系统中，数据采集是整个过程的起始点。高质量的数据采集依赖于精确的传感器和高效的数据采集流程。传感器在监控系统中扮演着数据感知的角色，它们被布置在温室的不同位置，以捕获所需的环境参数。数据采集流程通常包括以下几个步骤：

1. 数据采集需求分析 ：明确监控的环境参数类型和采集频率。
2. 传感器部署 ：根据温室布局和监控需求在合适的位置安装传感器。
3. 数据预处理 ：传感器捕获的数据通常需要进行格式化、清洗等预处理操作。
4. 数据传输 ：将预处理后的数据通过网络传输到数据处理中心或直接到用户界面。
5. 数据存储 ：将采集的数据存储在中央数据库中以供后续分析使用。

3.1.2 数据的存储与分析

数据存储主要考虑存储方式的选择，包括传统的关系型数据库和非关系型数据库，以及分布式存储系统。对数据进行有效的存储是为了后续能够进行深入的分析。数据存储在决定后续分析效率和准确性上扮演着关键角色。在存储的同时，数据的分析能力同样重要。

数据分析可以是实时的，也可以是离线的。实时分析包括对数据流的持续监控和异常检测，而离线分析往往用于历史数据，以发现长期趋势或异常模式。数据分析技术包括但不限于统计分析、机器学习模型、预测分析等。

3.2 环境参数监测与控制策略

3.2.1 温湿度等关键环境参数的监测

对于温室环境，温度和湿度是最基本也是至关重要的参数，它们直接影响植物的生长。实现对温湿度的精确监测需要使用可靠的传感器。比如，使用数字温湿度传感器可以提供高精度的实时数据。在设计监控系统时，需要确保传感器的准确性和稳定性。

在监控软件中，我们可以设置温度和湿度的阈值，当监测到的数值超过或低于这些阈值时，系统会自动触发响应机制。例如，当温度过高时，系统可以自动启动风扇进行降温，或在湿度低于设定值时启动加湿器。

3.2.2 自动控制策略的设计与实现

自动控制策略是环境监控系统的核心，它的设计目标是实现对温室环境的精准控制，提高植物生长条件的稳定性和效率。控制系统通常包括：

1. 控制逻辑设计 ：根据植物生长需求和环境因素，确定控制逻辑和规则。
2. 控制执行设备的选择 ：选择合适的执行设备，如加热器、制冷设备、灌溉系统等。
3. 反馈机制实现 ：确保系统能够实时接收传感器的反馈信号，并根据信号进行相应的控制操作。

自动控制策略的设计与实现还需要考虑到系统的响应时间、稳定性和可靠性。此外，还需要考虑到控制策略的灵活性，使其能够根据不同植物的生长阶段和环境条件的变化进行调整。

3.3 警报系统的设计与优化

3.3.1 警报触发条件与响应机制

警报系统的目的是及时通知管理人员环境参数的变化情况，以便采取措施。警报系统的设计需要考虑以下几个关键点：

1. 警报触发条件 ：基于预设的参数阈值和时间模式来确定触发警报的条件。
2. 响应机制 ：定义在警报触发后，系统如何通知管理人员，包括短信、邮件、移动应用通知等。
3. 优先级设置 ：对于不同类型的警报设置不同的优先级，以便管理人员可以优先处理更紧急的事件。

警报触发条件通常由用户根据温室的具体需求设定，而响应机制则需要与管理人员的日常流程紧密集成，以确保警报信息能够及时到达并且能够被快速处理。

3.3.2 警报系统的测试与优化

设计一个警报系统后，必须通过实际测试来验证其效果，并根据测试结果进行优化。测试与优化的过程通常包括以下步骤：

1. 模拟测试 ：在实际部署之前，通过模拟数据和情况来测试警报系统的功能。
2. 现场测试 ：在实际环境中测试警报系统的性能，检查是否有误报或漏报的情况。
3. 性能评估 ：评估警报系统的响应速度和准确性，并分析导致错误的原因。
4. 系统优化 ：根据测试结果对警报系统进行调整和优化，提高其性能。

最终目标是使警报系统能够准确、及时地发出警报，帮助管理人员有效监控温室环境，并在出现异常时迅速采取措施。

在本章节中，我们从技术的角度深入探讨了实时环境监控与警报机制的设计与实现。下一章节，我们将进一步探讨远程操作与管理效率提升，以及如何通过智能分析与决策支持系统来提升整个温室环境管理的智能化水平。

4. 远程操作与管理效率提升

4.1 远程控制系统的架构设计

4.1.1 系统的主要功能与操作界面设计

远程控制系统是温室环境监控系统中的核心部分之一，它的主要功能在于让管理人员能够从任意地点对温室内的环境进行监控与控制。设计时，我们首先定义了系统应具备的核心功能，包括实时数据展示、远程设备控制、警报通知、历史数据分析和报告生成等。在操作界面设计方面，强调简洁直观，确保用户可以快速理解和操作。界面布局通常包括仪表盘、实时数据图表、控制按钮和报警通知区域。

4.1.2 系统的稳定性和安全性考虑

远程控制系统的稳定性和安全性是两个不可忽视的重要方面。为了确保系统的稳定性，我们采用了模块化设计，各个模块之间通过标准化接口通信，有利于快速故障定位与修复。安全性方面，系统通过SSL加密来保护数据传输过程中的安全性，同时，通过实施严格的权限控制，确保只有授权的用户才能访问和操作系统。此外，引入了定期的系统审计和日志记录功能，有助于及时发现和处理潜在的安全威胁。

4.2 管理效率的提升策略

4.2.1 管理界面的友好性与操作便捷性

为了提升管理效率，管理界面的设计必须注重友好性和操作便捷性。界面元素应当直观易懂，例如采用图形化的控制按钮、清晰的数据展示图表和简洁的操作流程。同时，对于复杂的功能，提供交互式的帮助文档和操作指引，让管理员能够快速上手。通过引入拖放式布局，管理员可以更加灵活地定制工作界面，以适应不同的管理场景和偏好。

4.2.2 自动化管理与远程维护策略

自动化管理是提高效率的另一个关键点。系统应当能够根据预设的规则或通过智能分析得出的建议，自动执行一些常见的管理任务，比如调整光照和温度，自动开启或关闭灌溉系统等。此外，远程维护策略的实施可以降低现场维护的频率和成本，例如，通过远程更新固件、升级软件以及监控硬件状态等方式实现。远程维护功能减少了因为设备故障而导致的生产停滞时间，确保了温室环境监控系统的长期稳定运行。

4.3 智能分析与决策支持系统

4.3.1 智能分析系统的设计

智能分析系统是基于实时和历史数据，运用先进的数据挖掘和机器学习算法，为用户提供深度的洞察。智能分析系统的设计需要能够处理和分析大量的多维数据。在设计上，我们使用了如时间序列分析、聚类、关联规则挖掘等技术，以挖掘数据中隐藏的模式和趋势。此外，对于预测模型的构建，我们采用了回归分析和神经网络等方法，来预测未来的环境变化和作物生长情况。

4.3.2 基于数据的决策支持

基于数据分析的决策支持系统是提升温室环境管理决策效率和准确性的关键。系统会将分析结果转换成可视化报告或图表，并提供针对性的建议和操作指南。决策支持系统的设计还包括了决策树和基于规则的推荐引擎，可以基于特定的条件和逻辑，给出决策建议。在实际操作中，管理人员可以根据系统提供的决策建议，结合经验来做出最终决策，从而提高管理的科学性和有效性。

5. 历史数据与智能决策支持

随着技术的发展，历史数据的存储与管理变得越来越重要。本章将深入探讨历史数据存储与管理的数据库选择和优化，数据挖掘技术的应用，以及智能决策支持系统的实现。

5.1 历史数据的存储与管理

5.1.1 数据库的选择与优化

在选择数据库时，首先需要考虑的是数据类型。对于时间序列数据，如历史环境参数记录，时间戳是核心索引，因此时序数据库（Time Series Database，TSDB）是一个很好的选择。InfluxDB是一个开源的时序数据库，它专为处理时间序列数据而设计，具备高读写性能，以及易于水平扩展的特点。

为了优化数据库性能，可以采取以下措施：

• 分区 ：按时间或逻辑段划分数据，减少单次查询的范围。
• 压缩 ：采用列存储和压缩算法，如Zstandard或Gorilla，可以有效减少存储空间和提高读取速度。
• 缓存 ：使用内存缓存数据库查询结果，减少对存储系统的访问压力。

5.1.2 大数据环境下的数据处理技术

大数据环境下，数据的规模和处理速度是挑战。采用Hadoop或Spark等分布式处理框架，可以有效应对这些挑战。下面以Apache Spark为例，展示其数据处理流程：

from pyspark.sql import SparkSession
from pyspark.sql.functions import avg

# 初始化SparkSession
spark = SparkSession.builder.appName("Historical Data Processing").getOrCreate()

# 读取数据
data = spark.read.csv("historical_data.csv", header=True, inferSchema=True)

# 数据转换和处理
processed_data = data.groupBy("timestamp").agg(avg("temperature").alias("avg_temp"))

# 存储处理结果
processed_data.write.parquet("processed_data")

# 关闭SparkSession
spark.stop()

此段代码中， groupBy 和 agg 函数用于计算每个时间点的平均温度，并将结果存储为Parquet格式，这是一种行存储与列存储相结合的文件格式，能高效地进行数据压缩和查询。

5.2 数据挖掘与智能分析

5.2.1 数据挖掘技术的应用

数据挖掘是一个复杂的过程，包括探索性数据分析、预测建模、分类、聚类等。下面展示一个使用Python的Scikit-learn库进行聚类分析的示例：

from sklearn.cluster import KMeans
from sklearn.preprocessing import StandardScaler
import pandas as pd

# 假设df是包含历史温湿度数据的DataFrame
scaler = StandardScaler()
scaled_data = scaler.fit_transform(df)

# 应用KMeans算法进行聚类
kmeans = KMeans(n_clusters=3, random_state=0).fit(scaled_data)

# 聚类结果
df['cluster'] = kmeans.labels_

在以上代码中， StandardScaler 用于标准化数据，以确保各个特征在聚类过程中具有相同的权重。然后使用 KMeans 算法对数据进行聚类。聚类完成后，可以在DataFrame中查看每个数据点所属的簇。

5.2.2 模式识别与预测分析

在历史数据的基础上，可以使用机器学习模型识别模式并进行预测。以下是使用Python的XGBoost进行温度预测的简单示例：

from xgboost import XGBRegressor
from sklearn.metrics import mean_squared_error
import numpy as np

# 准备数据集
X = scaled_data[:, :-1]  # 特征数据
y = df['temperature']   # 需要预测的目标数据

# 拆分数据集为训练集和测试集
from sklearn.model_selection import train_test_split
X_train, X_test, y_train, y_test = train_test_split(X, y, test_size=0.2, random_state=42)

# 建立并训练模型
model = XGBRegressor(objective='reg:squarederror', n_estimators=100)
model.fit(X_train, y_train)

# 预测并评估模型
predictions = model.predict(X_test)
mse = mean_squared_error(y_test, predictions)

此段代码首先使用 train_test_split 将数据集分为训练集和测试集，然后使用 XGBRegressor 建立一个预测模型并训练，最后通过计算预测结果的均方误差来评估模型性能。

5.3 决策支持系统的实现

5.3.1 决策支持系统的设计原则

设计决策支持系统时，需要遵循以下原则：

• 用户导向 ：系统应以最终用户的需求为导向，提供直观的界面和清晰的操作指导。
• 数据驱动 ：决策应基于历史数据和预测分析的结果，确保决策的科学性和准确性。
• 实时交互 ：系统应能够实时处理和展示数据，支持即时决策。

5.3.2 案例研究：基于数据的智能决策

假设我们有一个温室环境监控系统，我们想要基于历史数据和当前的环境条件进行智能决策。以下是一个简单的决策过程：

1. 收集当前和历史的环境数据。
2. 应用数据挖掘和预测分析技术来预测未来的环境变化。
3. 根据预测结果和用户设定的目标（例如温度和湿度范围），生成智能决策。

# 假设已经有了预测数据和当前数据
predicted_data = ...  # 预测数据
current_data = ...    # 当前数据

# 设定环境控制目标
target_temp = 25  # 目标温度
target_humid = 60 # 目标湿度

# 决策逻辑
if predicted_data['temp'] > target_temp and current_data['temp'] > target_temp:
    control_action = 'lower_temperature'
elif predicted_data['humid'] < target_humid and current_data['humid'] < target_humid:
    control_action = 'increase_humidity'
else:
    control_action = 'no_action'

# 输出控制决策
print(f"Control Decision: {control_action}")

该段代码展示了如何利用预测数据和实时数据进行决策。控制决策可以进一步与实际的温室环境控制系统联动，实现自动化管理。

在实际应用中，决策支持系统会更加复杂，可能需要考虑更多变量和限制条件，但上述案例提供了一个基本框架。通过将历史数据分析与实时监控系统相结合，可以显著提高温室管理的智能化水平，进而达到更优的环境控制效果。

6. 技术挑战及解决方案

随着科技的迅速进步，温室环境监控系统正面临着许多技术挑战。这包括系统集成与兼容性、安全性与隐私保护、以及系统的可扩展性和维护性。本章将深入探讨这些挑战，并提供针对性的解决方案。

6.1 系统集成与兼容性问题

6.1.1 系统集成的挑战与策略

在温室环境监控系统中，集成不同的硬件设备和软件应用是实现无缝运行的关键。然而，这个过程往往伴随着挑战，比如设备间的通信协议不统一，软件的兼容性问题，以及旧系统的集成困难。

解决方案 ： - 首先，需要制定清晰的系统集成计划，确保所有设备和软件都遵循开放的标准和协议。 - 在硬件方面，选择支持标准化通信协议的设备，如Modbus或OPC UA，以保证不同设备之间能够顺利通信。 - 在软件方面，采用模块化设计，使得系统可以根据需要轻松添加或更新功能模块。

6.1.2 兼容性问题的解决方案与实践

兼容性问题常常导致系统运行不稳定，甚至出现故障。因此，解决兼容性问题至关重要。

解决方案 ： - 开发或采用具有高度兼容性的中间件来桥接不同系统的差异。 - 对于数据格式，可以使用JSON或XML等通用格式进行交换，以确保不同系统间的数据兼容性。 - 实施定期的测试和更新流程，以验证新加入的组件是否与其他系统兼容。

6.2 安全性与隐私保护

6.2.1 系统安全性的关键点

系统的安全性是温室环境监控系统的关键组成部分。安全漏洞可能威胁到系统的运行和数据的安全，甚至给生产者带来严重的经济损失。

关键点包括 ： - 网络安全：防御外部网络攻击。 - 数据安全：保护数据不被未授权访问或篡改。 - 设备安全：确保硬件设备的固件和软件是最新的，并且具备良好的安全防护。

6.2.2 隐私保护的实施策略

在温室环境监控系统中，除了要保护系统的整体安全性外，还需要特别关注隐私保护。

实施策略 ： - 对收集的数据进行匿名化处理，避免敏感信息泄露。 - 采用加密技术对数据进行加密存储和传输。 - 制定严格的访问控制策略，确保只有授权用户才能访问相关数据。

6.3 可扩展性与维护性

6.3.1 系统可扩展性设计

随着业务的发展，温室环境监控系统也需要不断扩展其功能和容量以适应新的需求。

可扩展性设计原则 ： - 设计时应考虑到未来可能的技术和业务扩展需求。 - 使用微服务架构可以有效提高系统的可扩展性，因为每个服务都可以独立扩展。 - 确保数据库设计灵活，能够处理更多的数据和并发用户。

6.3.2 长期维护的策略与实践

系统的维护是一个持续的过程，它不仅包括修复问题，还包括更新系统以适应新的技术标准。

维护策略 ： - 建立定期维护计划，包括软件更新、安全扫描和性能检查。 - 实施持续的监控以发现并及时解决潜在问题。 - 培训专门的维护团队来保证系统长期稳定运行。

通过上述各个方面的努力，温室环境监控系统可以在面临各种技术挑战时，提供稳定、安全和高效的监控能力。在下一章节，我们将进一步探讨系统在实际应用中的性能优化和案例分析。
