AMD多屏显示设置指南界面介绍？左图显示了盈通图形卡，并且每个接口定义都在边框(红色圆圈)上标记。右图显示了HIS图形卡，从上到下有两个miniDP和HDMI，DVI-I(左)，DVI-D(右)？其中，D-sub是模拟信号，DVI-I数字模拟双信号，miniDP，HDMI，DVI-D是纯数字信号。由于DVI-I包含模拟信号，因此可以将其通过普通的DVI-to-VGA接口连接到VGA监视器。其他则是纯数字接口，普通适配器不能转换为VGA信号(需要活动适配器。下一节介绍)Yeston Engineering Department在2个接口和适配器之间进行区分。 ??左图左侧的红色圆圈是DVI-I接口(可以使用常规适配器转换为VGA信号)右侧的红色圆圈是纯数字接口(这是一个万无一失的接口，适配器不能，下图显示了普通的DVI至VGA适配器。仔细看红色圆圈，该接口不能插入DVI-D防呆接口。注意：左侧的图片是HIS图形卡。 Yeston Display没有万无一失的界面。 DVI-I和DVI-D均位于左侧图片的界面样式中。通常，AMD显卡具有1个DVI，它是DVI-D，当有两个或多个时，PCB的底部是DVI-I，其他是DVI-D。右图是本实验中使用的miniDP转DVI适配器。 。 ACTIVE表示此适配器处于活动状态。如果您使用非活动模式，则催化剂驱动程序将无法检测到图形卡使用了DP输出，因此您无法设置多于2个屏幕的多屏幕显示器(3个屏幕必须使用1个DP(miniDP)界面，而4个屏幕需要2个DP(miniDP)接口)由盈通工程部制造3？顶部是miniDP到DVI，底部是标准DP到DVI。盈通工程部产生44屏幕显示-1(主显示)拖动3(扩展)？使用的设备1.一台计算机，一台具有双DP或miniDP AMD核心架构图形卡的计算机2.4台显示器(必须具有共同的分辨率，否则2 * 2根据最低分辨率的显示器设置总分辨率)3.任何VISTA / WIN7 / WIN8系统(XP仅支持双屏显示)4.显卡驱动程序，如果需要，您需要准备正确数量的适配器/电线以开始设置扩展显示(多屏显示)。屏幕方法有2种设置方法)由盈通工程部制造5我使用盈通工程部生产的设备6 1.系统中的设置(推荐)1.右键单击桌面，选择“屏幕分辨率”，以下窗口将弹出。2.单击标识以在4个监视器上显示每个监视器的编号。

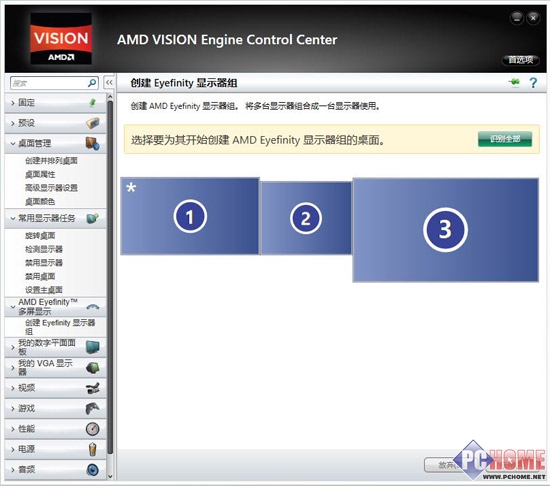

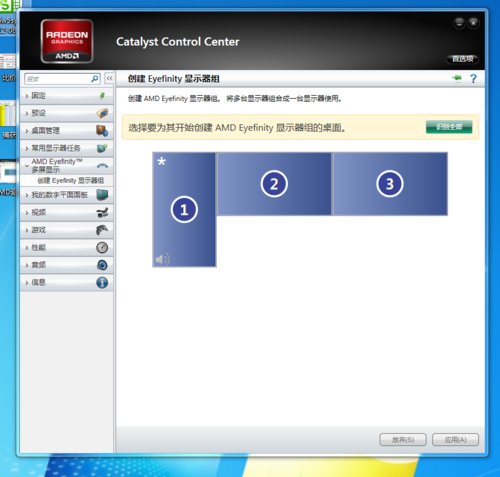

或根据下图中的“显示(S)：”选项，确定要设置的主显示。 (主监视器与普通台式机相同。其他三台扩展监视器仅具有台式机背景且没有图标。)3.然后单击另一台监视器的图标，然后选择“多监视器(M)：”以将桌面扩展到此监视器。然后单击“应用”按钮使设置生效。 4.根据步骤3的方法，设置其他两个未设置的监视器。至此，1拖3扩展的设置完成。这是设置ccc控制台的方法。 Yeston Project Department Production 7 2.CCC驱动程序控制台设置1.右键单击桌面，单击“催化剂控制中心”菜单以打开以下控制程序，然后单击“桌面管理”，在左侧创建并以*为主要显示器布置桌面(这是设置界面，在下面的“请选择显示器”中单击每个显示器右上角的小三角形，展开选项，依次设置其他2台显示器，单击8 Yeston工程部生产，然后单击应用程序以将其设置为相同的模式。)设置后，效果是左侧的主屏幕，然后是右侧的4、3、2。每个屏幕都可以独立地全屏显示窗口或应用程序，例如：1号以全屏方式播放游戏，4号观看网络电影，3号观看Thunder，然后2号开启Thunder。每个应用程序均为全屏显示，不会影响其他屏幕。下一节介绍编号问题的排序问题。盈通工程部生产9台？完成上述设置后，有可能。主屏幕将出现在左侧。当鼠标移至最右端时，它将移至第二个监视器，然后移至最右端以移至最右端(正常习惯应移至第三个监视器)，然后我们需要检查监视排序，将其设置为我们习惯的方式。

还有两种排序方法，与以前的设置方法相同。一个在系统的分辨率菜单中设置，另一个在驱动器控制台中设置。先介绍第一个？ Yeston工程部生产10 1.按系统分辨率1.排序直接拖动显示位置，您可以更改实际的移动方向。如果您无法区分监视器，则可以单击“识别”按钮。以下是将1号监视器设置为主监视器的说明。向右移动它将使第4号移动(实际上，该监视器在主监视器的右侧，而不是最右端)。向上移动显示屏将移动到显示屏3，然后将其移动到显示屏3。从显示屏4的右侧移至显示屏2。*您也可以将2号显示屏拖至1号显示屏的左侧，以便将其从1号主显示屏向左移动至2号显示屏。 Yeston工程部生产11 2.CCC驱动器控制台序列1.和上一节同样，打开驱动程序控制台，然后依次输入“桌面管理”-“创建和排列桌面”。 2.拖动上图灰色区域中的4个监视器以将标有*的监视器作为主监视器。这种图像分类的结果是主监视器1号将向下移动到3号监视器，而3号监视器将向右移动。到4号时，4号将升至2号，盈通工程部将2号移到左侧并移至1号。*每两台显示器的侧面相连，您可以输入一个屏幕范围监视器从一个监视器切换到另一监视器。 124屏幕显示2 * 2模式设置(4个屏幕)？硬件要求与以前相同。此模式要求将显示器按实际的顺序排列为上下两个，以形成电视墙，并将完整的屏幕折叠成4个部分((参见下图))Yeston Engineering Department Production 13？打开CCC控制台(桌面右击菜单，选择Catalyst Control Center)，按图中数字符号的顺序单击，然后进入下一个界面Yeston Engineering Department Production 14 Layout界面？Previous设置后，Zhang将进入布局界面进行设置多个屏幕的组合。

？让我们一一介绍由盈通工程部制作的151 * 2布局吗？ 1 * 2方法：将一个完整的屏幕分为两个屏幕，上/下1/2屏幕，两个监视器根据图标形成一个。完整屏幕(请参见蓝标)盈通工程部进行162 * 1布局？ 2 * 1方法：将一个完整的屏幕分为左右两个屏幕，两个监视器根据图标“完整屏幕”(请参见蓝标)组成一个屏幕？盈通工程部制作172 * 2布局(通常使用此布局)吗？ 2 * 2方法是：将整个屏幕分为左上，左下，右上和右下1/4四个屏幕，4个监视器根据图标组成一个完整的屏幕(请参见蓝标)？盈通工程部进行181 * 3布局？ 1 * 3方法：将整个屏幕分为顶部，中间和底部，每个1 / 3、3个监视器的三个屏幕根据图标组成一个完整的屏幕(请参见蓝标)？盈通工程部进行193 * 1布局？ 3 * 1方法：是将一个完整的屏幕拆分为左侧，中间的三个屏幕还是右侧的1/3，三个监视器根据该图标组成一个完整的屏幕(请参见蓝标)？盈通工程部进行204 * 1布局？ 4 * 1方法：分割整个屏幕左，左中心，右中心和右侧分别是四个屏幕的1/4。 4个监视器根据图标形成一个完整的屏幕(请参见蓝标)？盈通工程部的生产212 * 2设置？查看以前的布局介绍之后，您可以根据自己喜欢的方式设置多屏布局。

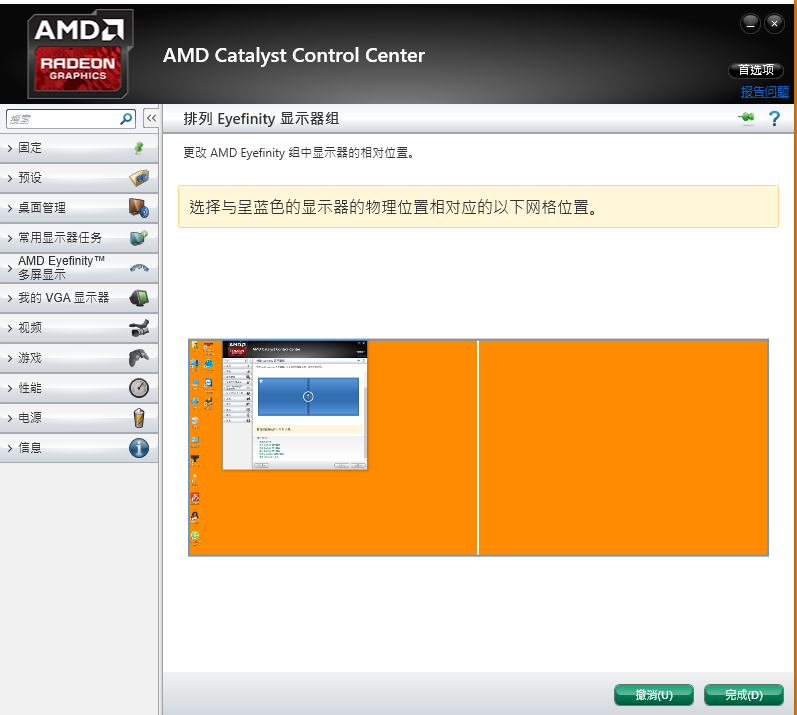

在这里，我们演示2 * 2模式下的4屏幕设置。 *显示屏事先以2 * 2的布局组装。盈通工程部22 ???选择2 * 2布局后，单击“继续”以进入此界面。如果显示器的实际显示屏是正常的(4个小屏幕组成一个完整的桌面)，则不需要进行任何设置。如果显示不正常(某些显示器的位置不正常)，例如：左下方的正常屏幕确实显示在右上方。此时，我们需要安排布局或更改显示器的位置(显示器的更换比较麻烦)。盈通工程部23排列显示1.在CCC控制台菜单中，按左1图片进入“排列视域显示组”，然后输入左2图片后，单击“排列”(红色圆圈)盈通工程系24？ 2.现在，所有监视器都不显示系统桌面，一台监视器将显示蓝色背景，左侧显示控制台菜单。 (请参见左图)3.在控制台菜单中，单击与当前蓝色背景显示相同位置的图片。 (例如，蓝色背景的显示在左上角，只需单击控制台左上角的色块即可)*图中的左1是主显示，因为它不能固定在屏幕上2 * 2形状。这是虚拟的：第一个从左到右桩号在左上角为2 * 2，第二个桩号为左下角，第三个桩号为右上角，第四个桩号为右下角。此时，蓝色背景是左上角，因此请单击上图中控制台左上角的色块。 Yeston Engineering Department 26？Yeston Engineering Department Make 25 4.继续向下，现在打开第三个监视器屏幕，在这里单击控制台右上角的色块(原因请参阅第3步)。按照相同的方法选择第三个监视器。它将在**************之后自动设置。无需设置第四个控制台。下图是完成的控制台图。盈通工程部27盈通工程部28结束
