新建工程

版本：vivado 2018.1
ZYNQ板子使用米联客ZYNQ7020
正常创建工程，无需添加设计文件。
在这里插入图片描述
型号选择：xc7z020clg400-2

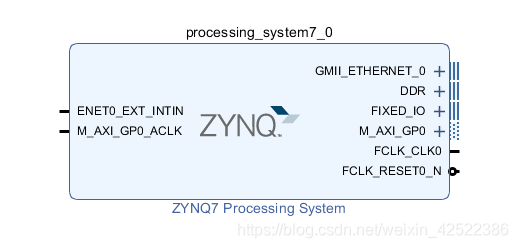

创建block

1.creat block design（IP INTEGRATOR下），
2.添加IP，添加一个ZYNQIP
在这里插入图片描述

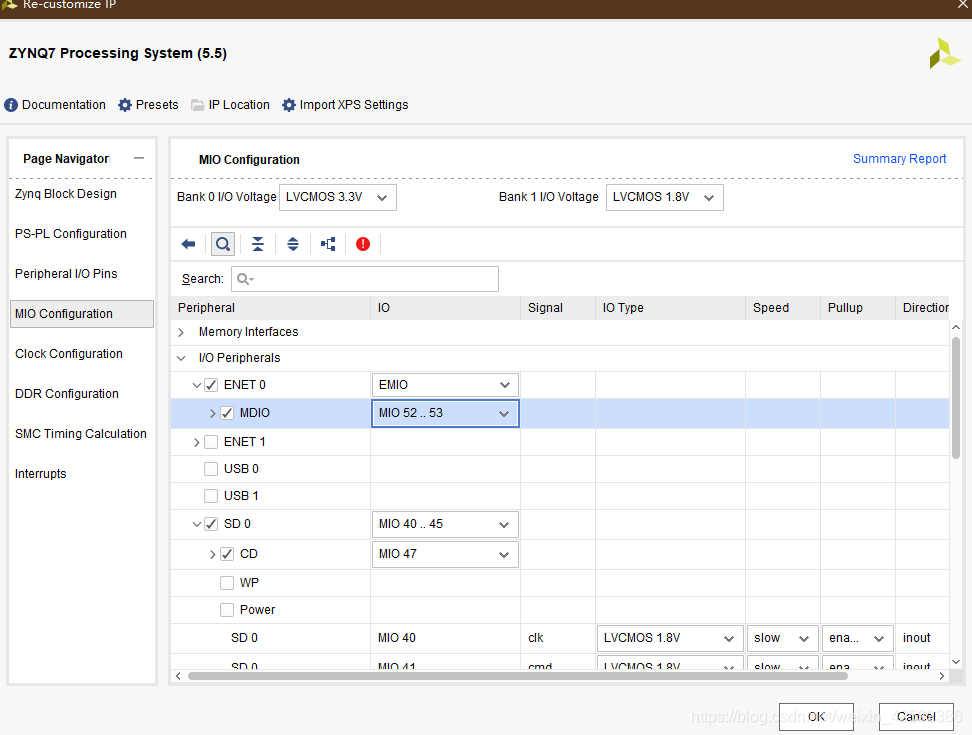

3.配置ZYNQ
此工程中，使用到SD0，UART1.打开即可，CD管脚在此块板中是47，其他板参考原理图。
BANK 0 I/O Voltage 选择3.3V
BANK 1 I/O Voltage 选择1.8V
在这里插入图片描述
在这里插入图片描述
