process线程对接收到的IMU数据和特征点进行处理，并实现了一个视觉惯导里程计。

1. process()线程

// thread: visual-inertial odometry
void process()
{
    while (true)
    {
        std::vector<std::pair<std::vector<sensor_msgs::ImuConstPtr>, sensor_msgs::PointCloudConstPtr>> measurements;
        std::unique_lock<std::mutex> lk(m_buf);
        con.wait(lk, [&]
                 {
            return (measurements = getMeasurements()).size() != 0;
                 });
		//等待数据接收完成会被唤醒，在执行getMeasurement()提取measurements时互斥锁m_buf会锁住，此时无法接收数据
        lk.unlock();

        m_estimator.lock();
        for (auto &measurement : measurements)
        {
            auto img_msg = measurement.second;
            double dx = 0, dy = 0, dz = 0, rx = 0, ry = 0, rz = 0;
            for (auto &imu_msg : measurement.first)//对IMU数据进行处理
            {
                double t = imu_msg->header.stamp.toSec();
                double img_t = img_msg->header.stamp.toSec() + estimator.td;
                if (t <= img_t)
                {
                    if (current_time < 0)
                        current_time = t;
                    double dt = t - current_time;//两个IMU之间的时间差
                    ROS_ASSERT(dt >= 0);
                    current_time = t;
                    dx = imu_msg->linear_acceleration.x;
                    dy = imu_msg->linear_acceleration.y;
                    dz = imu_msg->linear_acceleration.z;
                    rx = imu_msg->angular_velocity.x;
                    ry = imu_msg->angular_velocity.y;
                    rz = imu_msg->angular_velocity.z;
					//对每一个IMU进行预积分
                    estimator.processIMU(dt, Vector3d(dx, dy, dz), Vector3d(rx, ry, rz));
                    //printf("imu: dt:%f a: %f %f %f w: %f %f %f\n",dt, dx, dy, dz, rx, ry, rz);

                }
                else
                {
                //根据图像帧前后两帧IMU的数据估算出当前图像帧处的加速度和角速度
                    double dt_1 = img_t - current_time;
                    double dt_2 = t - img_t;
                    current_time = img_t;
                    ROS_ASSERT(dt_1 >= 0);
                    ROS_ASSERT(dt_2 >= 0);
                    ROS_ASSERT(dt_1 + dt_2 > 0);
                    double w1 = dt_2 / (dt_1 + dt_2);
                    double w2 = dt_1 / (dt_1 + dt_2);
                    dx = w1 * dx + w2 * imu_msg->linear_acceleration.x;
                    dy = w1 * dy + w2 * imu_msg->linear_acceleration.y;
                    dz = w1 * dz + w2 * imu_msg->linear_acceleration.z;
                    rx = w1 * rx + w2 * imu_msg->angular_velocity.x;
                    ry = w1 * ry + w2 * imu_msg->angular_velocity.y;
                    rz = w1 * rz + w2 * imu_msg->angular_velocity.z;
                    estimator.processIMU(dt_1, Vector3d(dx, dy, dz), Vector3d(rx, ry, rz));
                    //printf("dimu: dt:%f a: %f %f %f w: %f %f %f\n",dt_1, dx, dy, dz, rx, ry, rz);
                }
            }
            // set relocalization frame
            sensor_msgs::PointCloudConstPtr relo_msg = NULL;
            while (!relo_buf.empty())
            {
                relo_msg = relo_buf.front();
                relo_buf.pop();
            }
            if (relo_msg != NULL)
            {
                vector<Vector3d> match_points;
                double frame_stamp = relo_msg->header.stamp.toSec();
                for (unsigned int i = 0; i < relo_msg->points.size(); i++)
                {
                    Vector3d u_v_id;
                    u_v_id.x() = relo_msg->points[i].x;
                    u_v_id.y() = relo_msg->points[i].y;
                    u_v_id.z() = relo_msg->points[i].z;
                    match_points.push_back(u_v_id);
                }
				// 获取平移向量
                Vector3d relo_t(relo_msg->channels[0].values[0], relo_msg->channels[0].values[1], relo_msg->channels[0].values[2]);
				// 获取旋转四元数
                Quaterniond relo_q(relo_msg->channels[0].values[3], relo_msg->channels[0].values[4], relo_msg->channels[0].values[5], relo_msg->channels[0].values[6]);
                Matrix3d relo_r = relo_q.toRotationMatrix();
                int frame_index;
				// 匹配的特征点所在的id
                frame_index = relo_msg->channels[0].values[7];
                estimator.setReloFrame(frame_stamp, frame_index, match_points, relo_t, relo_r);
            }

            ROS_DEBUG("processing vision data with stamp %f \n", img_msg->header.stamp.toSec());

            TicToc t_s;
            map<int, vector<pair<int, Eigen::Matrix<double, 7, 1>>>> image;
			// 遍历img_msg 中的特征点
            for (unsigned int i = 0; i < img_msg->points.size(); i++)
            {
                int v = img_msg->channels[0].values[i] + 0.5;
                int feature_id = v / NUM_OF_CAM;
                int camera_id = v % NUM_OF_CAM;
                double x = img_msg->points[i].x;
                double y = img_msg->points[i].y;
                double z = img_msg->points[i].z;
                double p_u = img_msg->channels[1].values[i];
                double p_v = img_msg->channels[2].values[i];
                double velocity_x = img_msg->channels[3].values[i];
                double velocity_y = img_msg->channels[4].values[i];
                ROS_ASSERT(z == 1);
                Eigen::Matrix<double, 7, 1> xyz_uv_velocity;
                xyz_uv_velocity << x, y, z, p_u, p_v, velocity_x, velocity_y;
                image[feature_id].emplace_back(camera_id,  xyz_uv_velocity);
            }
            estimator.processImage(image, img_msg->header);

            double whole_t = t_s.toc();
            printStatistics(estimator, whole_t);
            std_msgs::Header header = img_msg->header;
            header.frame_id = "world";

            pubOdometry(estimator, header);
            pubKeyPoses(estimator, header);
            pubCameraPose(estimator, header);
            pubPointCloud(estimator, header);
            pubTF(estimator, header);
            pubKeyframe(estimator);
            if (relo_msg != NULL)
                pubRelocalization(estimator);
            //ROS_ERROR("end: %f, at %f", img_msg->header.stamp.toSec(), ros::Time::now().toSec());
        }
        m_estimator.unlock();
        m_buf.lock();
        m_state.lock();
        if (estimator.solver_flag == Estimator::SolverFlag::NON_LINEAR)
            update();
        m_state.unlock();
        m_buf.unlock();
    }
}

process线程的主要步骤如下：
（1）获取measurements, (IMUs, Points)s
（2）对IMU的数据进行处理，processIMU() 进行IMU预积分
（3）对重定位信息进行处理
（4）对特征点进行处理，初始化，非线性优化
（5）发布消息
（6）更新参数

2. getMeasurements()

首先来分析一下measurements的数据类型吧。

std::vector<std::pair<std::vector<sensor_msgs::ImuConstPtr>, sensor_msgs::PointCloudConstPtr>> measurements

可以理解为一个数组，数组的每个元素是由一个IMU数组和一帧图像组成的.
[ ([IMU], 图像), ([IMU], 图像), …, ([IMU], 图像)]
用一张图来表示一下
在这里插入图片描述
由于IMU频率200Hz，相机一般在30Hz左右，所以存在两帧图像之间存在多帧IMU数据，所以需要将IMU数据和图像数据对齐。

std::vector<std::pair<std::vector<sensor_msgs::ImuConstPtr>, sensor_msgs::PointCloudConstPtr>>
getMeasurements()
{
    std::vector<std::pair<std::vector<sensor_msgs::ImuConstPtr>, sensor_msgs::PointCloudConstPtr>> measurements;

    while (true)
    {
		//直到把缓存中的图像数据或者IMU数据取完，才能跳出此函数
        if (imu_buf.empty() || feature_buf.empty())
            return measurements;
		//对齐标准：IMU最后一个数据的时间要大于第一个图像特征数据的时间
        if (!(imu_buf.back()->header.stamp.toSec() > feature_buf.front()->header.stamp.toSec() + estimator.td))
        {//不用丢弃IMU的数据，把所有小于j时刻的IMU数据斗个放进去
            //ROS_WARN("wait for imu, only should happen at the beginning");
            sum_of_wait++;
            return measurements;
        }
		//对齐标准：IMU第一个数据的时间要小于第一个图像特征的时间
        if (!(imu_buf.front()->header.stamp.toSec() < feature_buf.front()->header.stamp.toSec() + estimator.td))
        {
            ROS_WARN("throw img, only should happen at the beginning");
            feature_buf.pop();
            continue;
        }
		//获取最早的图像数据
        sensor_msgs::PointCloudConstPtr img_msg = feature_buf.front();
        feature_buf.pop();

        std::vector<sensor_msgs::ImuConstPtr> IMUs;
		//将IMU时间戳小于图像帧时间戳的IMU数据push到IMUs数组中
        while (imu_buf.front()->header.stamp.toSec() < img_msg->header.stamp.toSec() + estimator.td)
        {
            IMUs.emplace_back(imu_buf.front());
            imu_buf.pop();
        }
        IMUs.emplace_back(imu_buf.front());
        if (IMUs.empty())
            ROS_WARN("no imu between two image");
        measurements.emplace_back(IMUs, img_msg);
    }
    return measurements;
}

代码主要功能就是将IMU时间戳小于图像帧时间戳的IMU数据push到IMUs数组中。==但是最后还push了一个比图像帧时间戳大的IMU数据。==所以在process线程中，有一个对IMU的时间戳大于图像数据时间戳的处理。

//根据图像帧前后两帧IMU的数据估算出当前图像帧处的加速度和角速度
double dt_1 = img_t - current_time;
double dt_2 = t - img_t;
current_time = img_t;
ROS_ASSERT(dt_1 >= 0);
ROS_ASSERT(dt_2 >= 0);
ROS_ASSERT(dt_1 + dt_2 > 0);
double w1 = dt_2 / (dt_1 + dt_2);
double w2 = dt_1 / (dt_1 + dt_2);
dx = w1 * dx + w2 * imu_msg->linear_acceleration.x;
dy = w1 * dy + w2 * imu_msg->linear_acceleration.y;
dz = w1 * dz + w2 * imu_msg->linear_acceleration.z;
rx = w1 * rx + w2 * imu_msg->angular_velocity.x;
ry = w1 * ry + w2 * imu_msg->angular_velocity.y;
rz = w1 * rz + w2 * imu_msg->angular_velocity.z;
estimator.processIMU(dt_1, Vector3d(dx, dy, dz), Vector3d(rx, ry, rz));

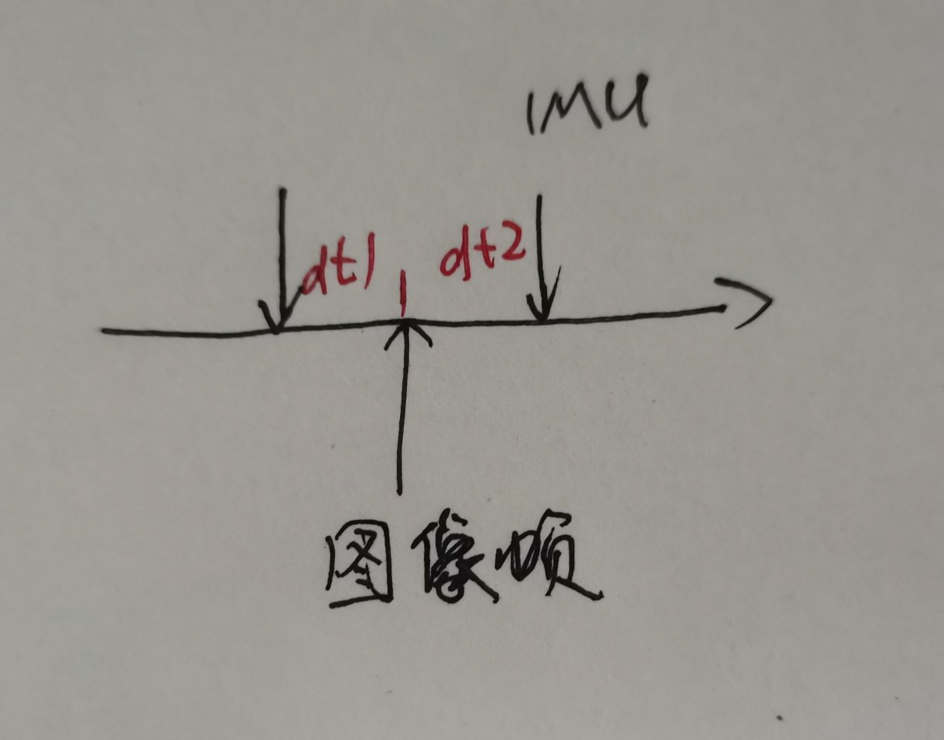

这里的w1,w2怎么理解呢，我们可以画个图来看一下，就是一个线性插值。
在这里插入图片描述
接下来就是IMU预积分部分了，下一章我将把预积分的公式和代码对应起来。
