基于单片机的点阵显示计数值 (仿真+程序)(51+8x8+74L245) 5002

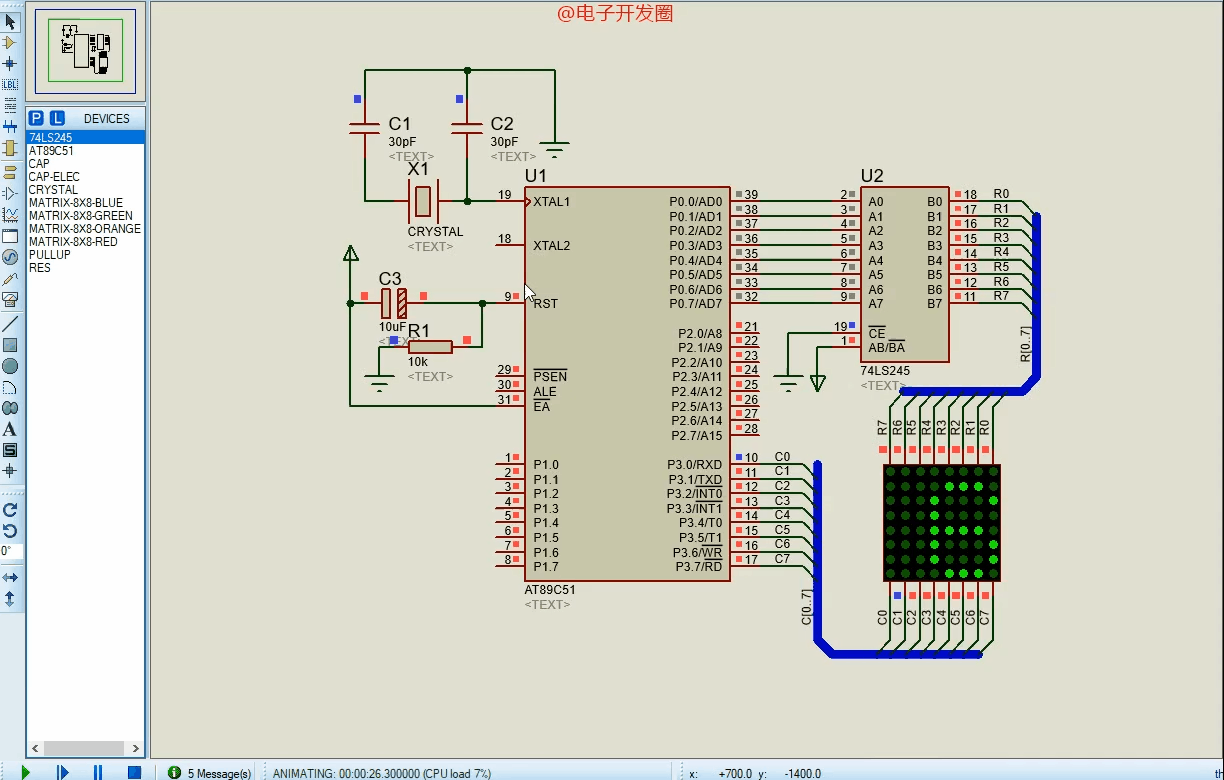

点阵显示屏作为一种常见的显示设备，具有显示内容丰富、灵活性强等特点，广泛应用于各种电子设备中。本设计基于51单片机、Proteus8.10仿真软件、74LS245芯片和8x8点阵，设计了一个能够显示计数值的点阵显示系统，旨在学习汇编语言编程和点阵显示驱动原理，为后续更复杂的显示系统设计打下基础。

 功能描述

本设计主要实现以下功能：

1. 计数功能： 利用51单片机的定时器/计数器模块实现计数功能，并将计数值存储在指定的寄存器中。

2. 点阵显示驱动： 利用74LS245芯片驱动8x8点阵，将存储在寄存器中的计数值转换为点阵显示数据，并控制点阵的显示。

3. 动态显示： 采用动态扫描的方式，逐行点亮点阵，实现数字的动态显示效果。

系统设计

1. 硬件设计：

   • 主控模块： 采用STC89C52单片机作为核心控制器，负责计数、数据处理和显示控制。
