SR430C-M/ SR430C 卡 LSISAS3108 芯片 EFI/UEFI 模式 配置指南
初始配置(EFI/UEFI模式)
BIOS中“Boot Type”设置为“EFI Boot Type”模式时,打开的管理界面如下所述。
文档中描述的关于LSI SAS3108的所有配置,都需要重启服务器进入配置界面进行操作。若需要在操作系统运行过程中监测RAID状态、获取配置信息,可在操作系统下使用“StorCLI”命令行工具。
如果服务器已经在Legacy或者UEFI模式下安装OS,切换启动方式后将无法进入操作系统,需要切换为安装时的启动方式再进入,如操作系统需要重装,请根据实际情况选择UEFI 或Legacy模式安装OS。
当服务器配置了较多的可启动设备时,在Legacy模式下可能出现部分设备无法正常启动,建议使用UEFI模式启动,UEFI模式较Legacy模式可以支持更多可启动设备;如需要使用Legacy模式,建议根据实际业务场景禁用串口重定向或网卡PXE等,确保操作系统可以正常启动。
登录管理界面(BIOS版本为V658及以上)
对系统的影响
进入配置管理界面需要重启服务器,会导致服务器业务中断。
操作步骤
配置“UEFI Boot”模式。
登录LSI SAS3108管理界面。

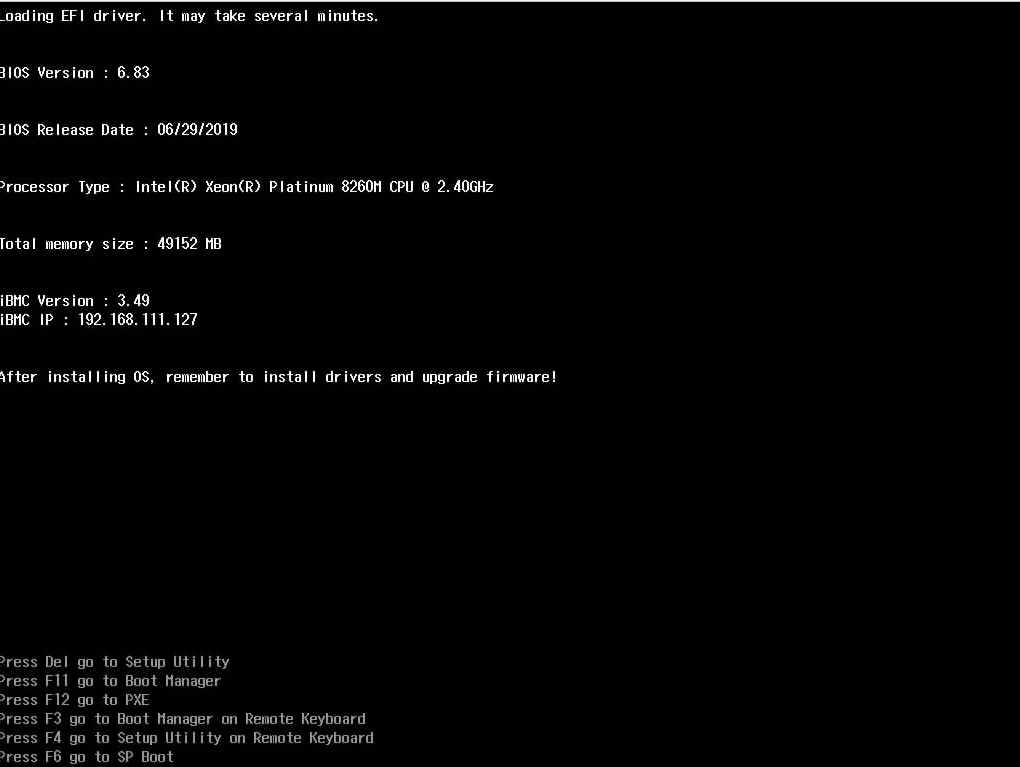

重启过程中,当出现图7-35所示界面时,按“Delete”。
弹出密码输入框。
BIOS启动界面
V5系列服务器BIOS默认密码为“Admin@9000”。
输入密码并按“Enter”。
Front Page界面
选择“Device Manager”并按“Enter”。

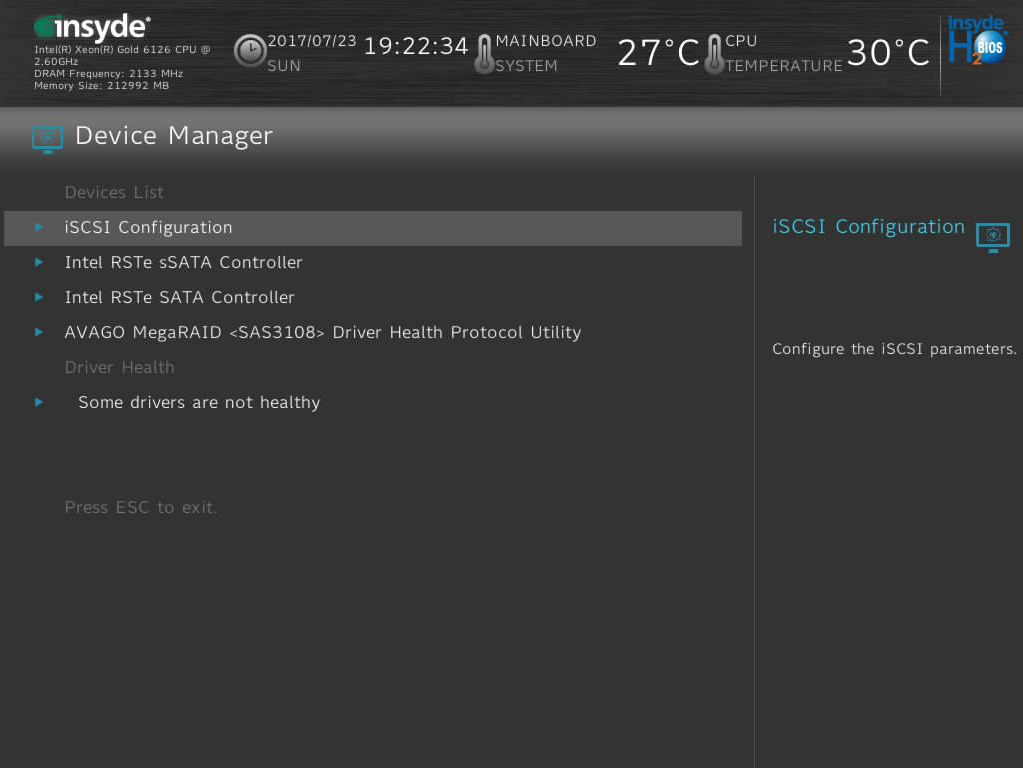

Device Manager界面
如果Device Manager界面显示“Some drivers are not healthy”,请参见Device Manager中RAID卡状态显示Not Healthy进行修复。
选择要操作的LSI SAS3108控制器,按“Enter”。

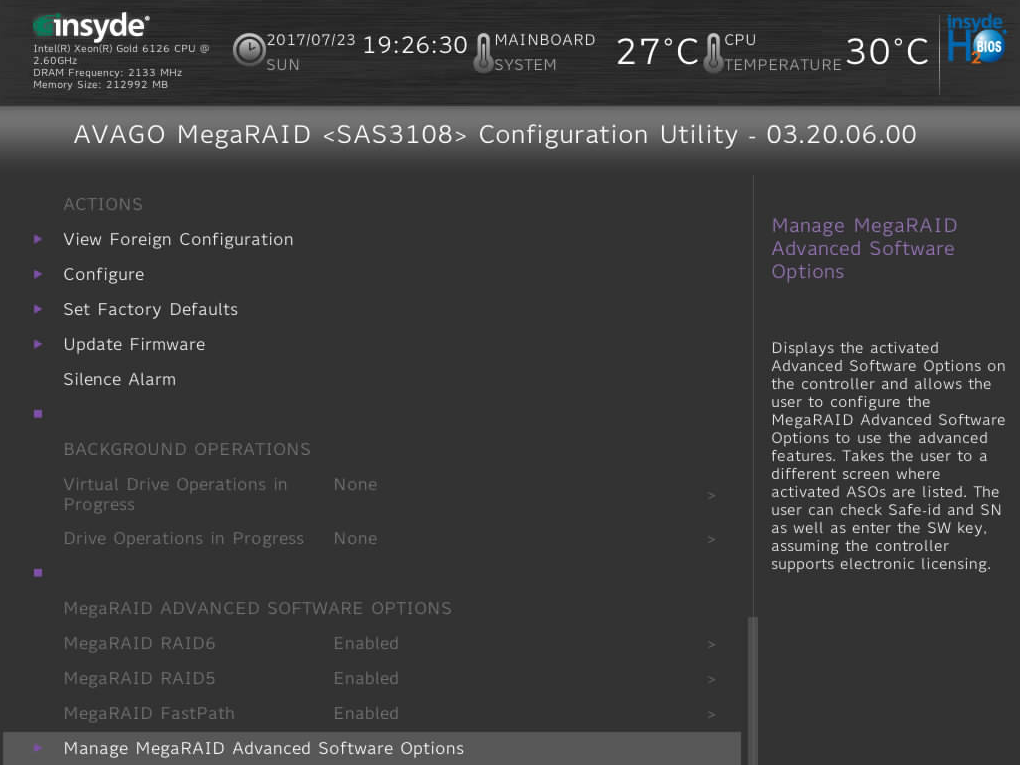

LSI SAS3108主界面
LSI SAS3108主界面
创建RAID 0
操作场景
加入到RAID组的硬盘数据将会被清除,创建RAID前请确认硬盘中无数据或数据不需要保留。
LSI SAS3108支持的硬盘类型为SAS/SATA HDD和SAS/SATA SSD,同一RAID组必须使用同类型的硬盘,但可以使用不同容量或不同厂商的硬盘。
各RAID级别所需的硬盘数请参看支持RAID 0/1/5/6/10/50/60。
操作步骤
登录管理界面,具体操作方法请参见登录管理界面(BIOS版本为V363及以下)。
进入“Create Virtual Drive”界面。
在主界面中选择“Main Menu”并按“Enter”。
选择“Configuration Management”并按“Enter”。
选择“Create Virtual Drive”并按“Enter”。
打开RAID配置界面
Create Virtual Drive(1)
