迈普交换机查看端口状态_交换机及聚合配置（教学篇）

■ 任务描述

某服务器间的物理连接如图1所示，服务器A、B、C需要通过交换机与对端的服务器D、E、F通信，现需拓展链路带宽、同时提升服务器间访问的可靠性，传统的方式是更换更高级别的设备或者更换更高带宽的业务板。

图1 传统的交换机链路

工程师诊断后，决定在原设备上配置链路聚合进行改进，可将交换机的多个物理端口绑定成一个逻辑端口，根据用户配置的端口负荷分担策略，链路聚合能实现链路带宽的增加、节约设备及工程成本，提高网络的安全性和可靠性。

■ 相关知识

1、链路聚合的工作原理

将交换机间的多个物理端口形成的物理链路捆绑在一起，形成一条大带宽的逻辑链路。如图2所示。捆绑后的逻辑链路一方面增加了链路传输带宽，同时也可避免二层环路。

图2 交换机的链路聚合

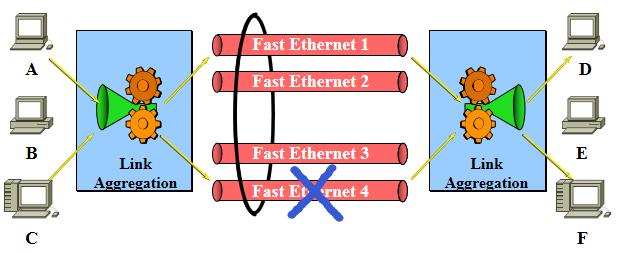

且当有一条链路断开(例如：4端口之间的链路断开)，如图3所示，流量会自动在剩下的1、2、3端口共三条链路间重
