单片机广告灯实验总结_STM32之流水灯实验

开发板型号

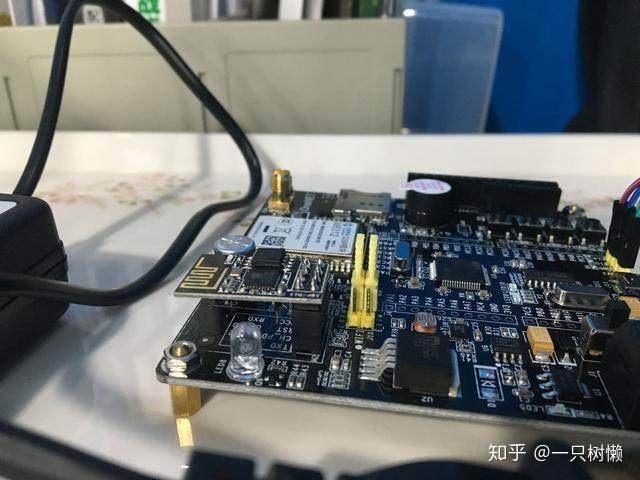

笔者这次所用的开发板是在中国移动物联网平台-onenet所申请的，说白了就是中国移动免费送的开发板，相比于其它的申请平台，onenet最大的优势就是不限量，有多少申请申请就送多少开发板，前提是必须要阐述理由，言之有理的都能申请成功，需要申请开发板的私信笔者“开发板”，笔者会回复官方申请地址。

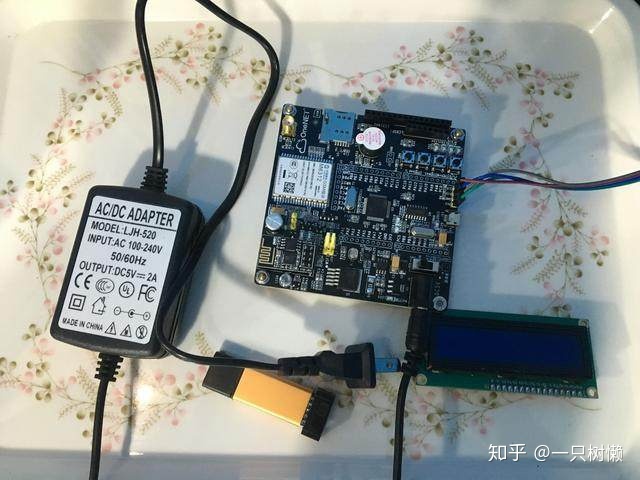

除了麒麟开发板之外，官方还送了LCD1602显示屏、直流5V电源、ST-LINK下载器，还有一些接插件和线。

流水灯接线图

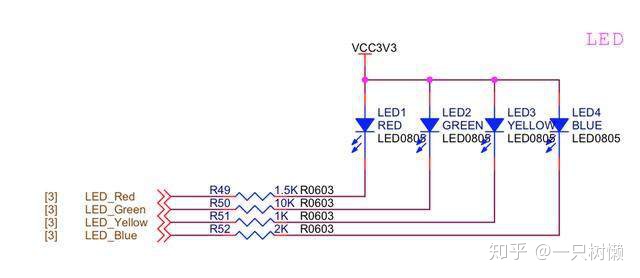

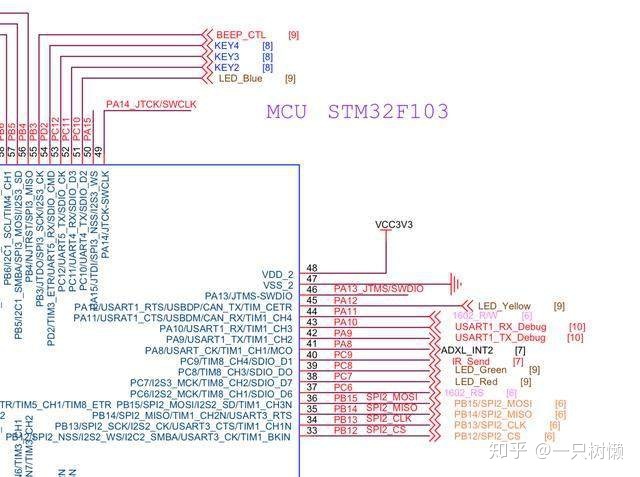

开发板还附带了设计的原理图，接下来我们来看一下关于麒麟开发板和流水灯有关的电路原理图。我们实验用了4个LED灯，4个LED灯不同色，我们只需要知道他们和单片机哪个引脚对应即可，用到的引脚分别为PA15、PA12、PC7、PC8.

四个LED灯以共阳极的方式和3.3V电源连接，当单片机给LED高电平时，由于没有压差（STM32单片机输出3.3V高电平），没有电流流过，此时LED灯是不亮的；当STM32输出低电平时，由于VCC3.3和单片机之间存在压差，此时LED上会有电流产生，此时LED灯会被点亮。

主函数

int main(void){Hardware_Init();//硬件初始化while(1){Led4_Set(LED_ON);DelayXms(500);Led4_Set(LED_OFF);//点亮LED4，并延时500ms，然后熄灭LED4Led5_Set(LED_ON);DelayXms(500);Led5_Set(LED_OFF);//点亮LED5，并延时500ms，然后熄灭LED5Led6_Set(LED_ON);DelayXms(500);Led6_Set(LED_OFF);//点亮LED6，并延时500ms，然后熄灭LED6Led7_Set(LED_ON);DelayXms(500);Led7_Set(LED_OFF);//点亮LED7，并延时500ms，然后熄灭LED7}}

上面的代码为流水灯的主函数，还有很多配置没有列举出来，因为就算是10篇文章也不一定能把底层的函数讲清楚，所以笔者只保留主函数，关于LED灯闪烁的思想，主函数里面完全能体现出来，如果需要LED流水灯源代码的，可以私信“LED源代码”。
