51单片机最小系统的c语言,51单片机最小系统

本文详细介绍了51单片机最小系统的基本概念,包括构成、工作原理和实际应用。通过分析电路图,讲解了单片机最小系统中的晶振、复位电路、I/O引脚、上拉电阻、数码管和发光二极管显示电路、按键输入以及电源选择。此系统作为学习和实验的基础,有助于初学者快速掌握单片机编程和电路设计。

本文内容以中心网站发布的“最小系统图片”为例进行讲解。

1、为什么要讲单片机最小系统

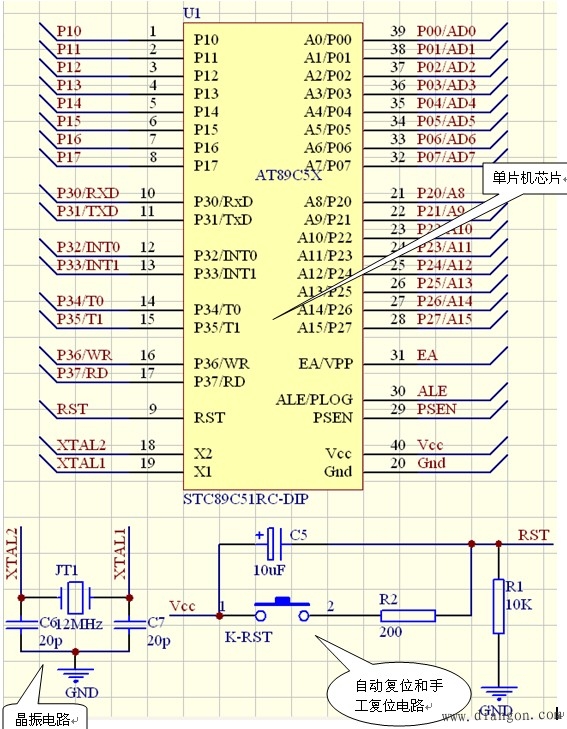

图1 (51芯片+晶振+复位)=最小系统

因为单片机的应用领域极为广泛,以单片机为核心的电路千奇百怪,而

单片机最小系统是最基本的、也是小的不能再省略掉任何部分的系统了。尽管这样小了,但只要掌握它,就能设计出丰富多彩的电路来。

2、什么是单片机最小系统

很简单,单片机最小系统就是一块单片机芯片+晶振电路+复位电路,如图1所示:(注:早期的单片机最小系统由于单片机芯片内部没有rom,需外扩程序存储器,故还有地址锁存器74hc373和存储器62256,以及地址译码器74hc138等)。

3、实际的单片机最小系统电路

以上单片机电路当然可以工作了,只是用起来不太方便,缺乏输出指示电路和简单输入电路,所以,一般的单片机最小系统都再配置一些附属电路,如将单片机i/o引脚引出的插排(以备以后电路扩展之需)、发光、数码管、按键等电路,这样,该最小系统就“五脏具全”了,在它上面,可做不少的基本实验,以迅速提高编程能力,同时,它也是一个“工作母机”,为以后的电路扩展、开发等创造了条件。

4、单片机最小系统各电路简介

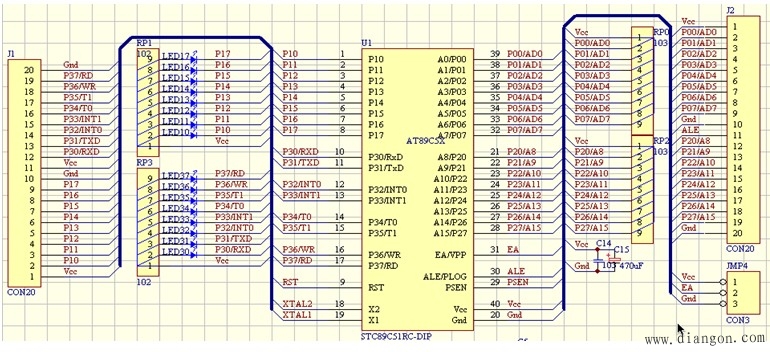

图2 51单片机i/o引脚引出插排和上拉电阻排

图2的j1为单片机p1口和p3口的引出插排,j2为单片机p0口和p2口的引出插排(j1和j
