Linux内核的整体架构

1.Linux内核的核心功能

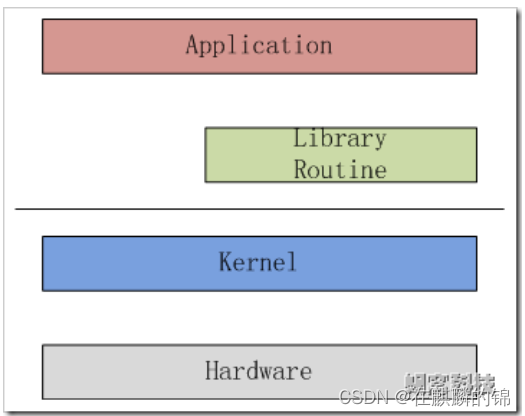

Linux内核对下，它管理系统的所有硬件设备；对上，它通过系统调用，向Library Routine（例如C库）或者其它应用程序提供接口

2.linux内核整体架构

现代计算机的标准组成，就是CPU、Memory（内存和外存）、输入输出设备、网络设备和其它的外围设备。所以为了管理这些设备，Linux内核提出了如下的架构。

2.1 整体架构和子系统划分

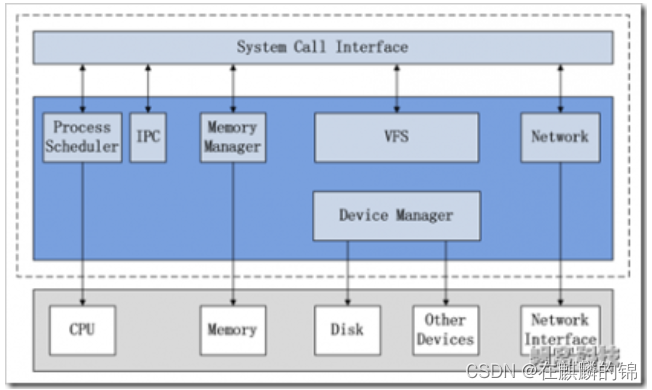

Linux内核提出了5个子系统，分别负责如下的功能：

1. Process Scheduler，进程管理、进程调度。负责管理CPU资源，以便让各个进程可以以尽量公平的方式访问CPU。

2. Memory Manager，内存管理。负责管理Memory（内存）资源，以便让各个进程可以安全地共享机器的内存资源。另外，内存管理会提供虚拟内存的机制，该机制可以让进程使用多于系统可用Memory的内存，不用的内存会通过文件系统保存在外部非易失存储器中，需要使用的时候，再取回到内存中。

3. VFS（Virtual File System），虚拟文件系统。Linux内核将不同功能的外部设备，抽象为可以通过统一的文件操作接口（open、close、read、write等）来访问。这就是Linux系统“一切皆是文件”的体现

4. Network，网络子系统。负责管理系统的网络设备，并实现多种多样的网络标准。

5. IPC（Inter-Process Communication），进程间通信。IPC不管理任何的硬件，它主要负责Linux系统中进程之间的通信。

2.2 进程调度（Process Scheduler)

Linux内核中最重要的子系统，它主要提供对CPU的访问控制。因为CPU资源有限，而众多的应用程序都要使用CPU资源，所以需要“进程调度子系统”对CPU进行调度管理。

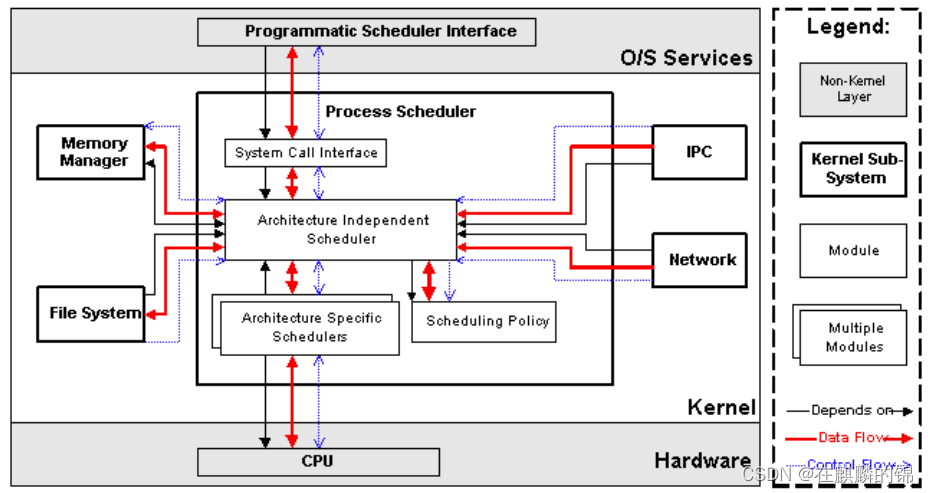

进程调度子系统包括4个子模块（见下图），它们的功能如下：

1. Scheduling Policy，实现进程调度的策略，它决定哪个（或哪几个）进程将拥有CPU。

2. Architecture-specific Schedulers，体系结构相关的部分，用于将对不同CPU的控制，抽象为统一的接口。这些控制主要在suspend和resume进程时使用，牵涉到CPU的寄存器访问、汇编指令操作等。

3. Architecture-independent Scheduler，体系结构无关的部分。它会和“Scheduling Policy模块”沟通，决定接下来要执行哪个进程，然后通过“Architecture-specific Schedulers模块”resume指定的进程。

4. System Call Interface，系统调用接口。进程调度子系统通过系统调用接口，将需要提供给用户空间的接口开放出去，同时屏蔽掉不需要用户空间程序关心的细节。

2.3 内存管理（Memory Manager, MM)

主要提供对内存资源的访问控制。Linux系统会在硬件物理内存和进程所使用的内存（称作虚拟内存）之间建立一种映射关系，这种映射是以进程为单位，因而不同的进程可以使用相同的虚拟内存，而这些相同的虚拟内存，可以映射到不同的物理内存上。

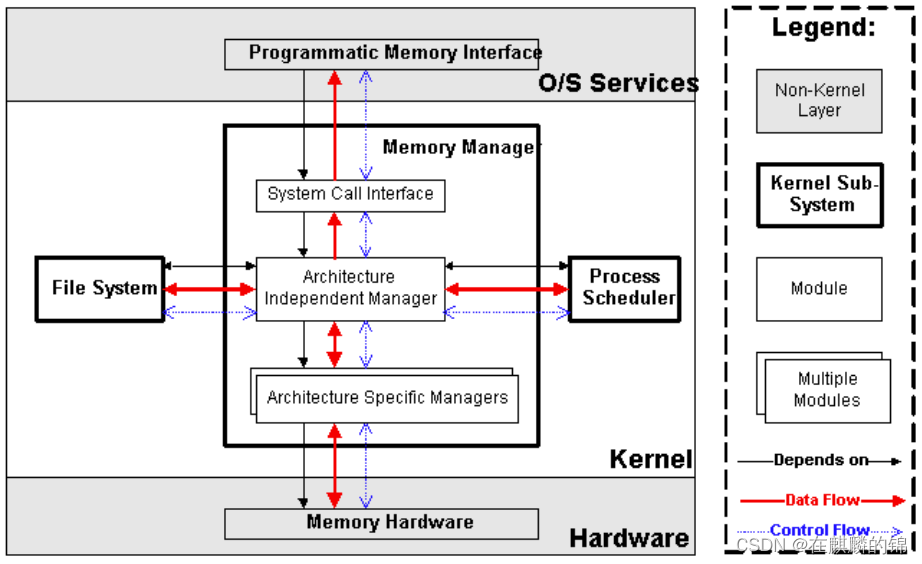

内存管理子系统包括3个子模块（见下图），它们的功能如下：

1. Architecture Specific Managers，体系结构相关部分。提供用于访问硬件Memory的虚拟接口。

2. Architecture Independent Manager，体系结构无关部分。提供所有的内存管理机制，包括：以进程为单位的memory mapping；虚拟内存的Swapping。

3. System Call Interface，系统调用接口。通过该接口，向用户空间程序应用程序提供内存的分配、释放，文件的map等功能。

2.4 虚拟文件系统（Virtual Filesystem, VFS）

随着计算机技术的进步，存储和组织数据的方法也是在不断进步的，从而导致有多种类型的文件系统，例如FAT、FAT32、NTFS、EXT2、EXT3等等。而为了兼容，操作系统或者内核，要以相同的表现形式，同时支持多种类型的文件系统，这就延伸出了虚拟文件系统（VFS）的概念。VFS的功能就是管理各种各样的文件系统，屏蔽它们的差异，以统一的方式，为用户程序提供访问文件的接口。

我们可以从磁盘、硬盘、NAND Flash等设备中读取或写入数据，因而最初的文件系统都是构建在这些设备之上的。这个概念也可以推广到其它的硬件设备，例如内存、显示器（LCD）、键盘、串口等等。我们对硬件设备的访问控制，也可以归纳为读取或者写入数据，因而可以用统一的文件操作接口访问。Linux内核就是这样做的，除了传统的磁盘文件系统之外，它还抽象出了设备文件系统、内存文件系统等等。这些逻辑，都是由VFS子系统实现。

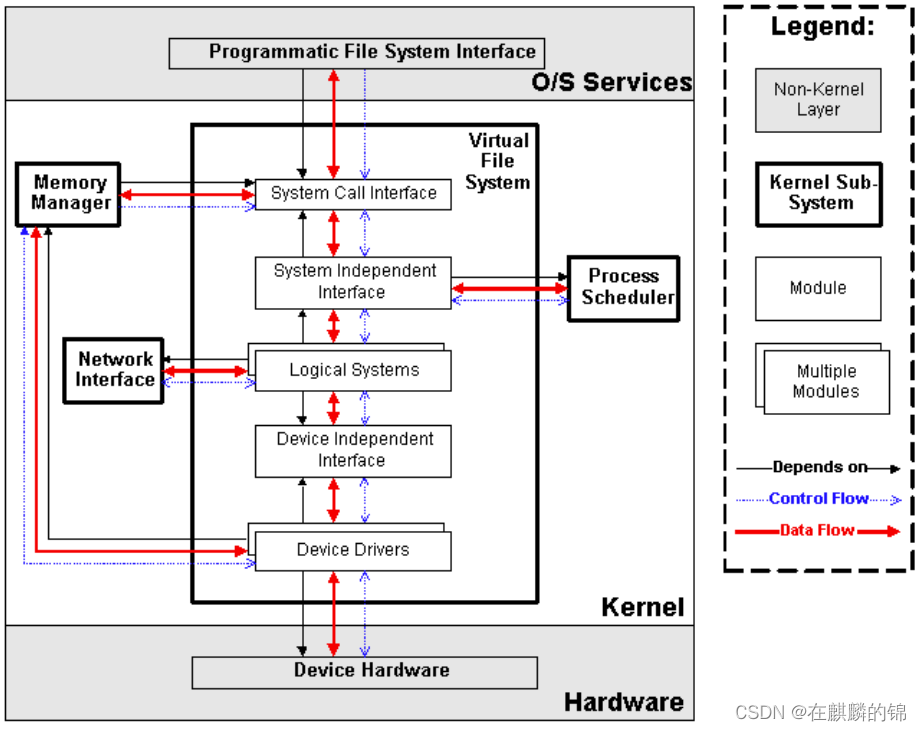

VFS子系统包括6个子模块（见下图），它们的功能如下：

1. Device Drivers，设备驱动，用于控制所有的外部设备及控制器。

2. Device Independent Interface， 该模块定义了描述硬件设备的统一方式（统一设备模型），所有的设备驱动都遵守这个定义，可以降低开发的难度。同时可以用一致的形势向上提供接口。

3. Logical Systems，每一种文件系统，都会对应一个Logical System（逻辑文件系统），它会实现具体的文件系统逻辑。

4. System Independent Interface，该模块负责以统一的接口（快设备和字符设备）表示硬件设备和逻辑文件系统，这样上层软件就不再关心具体的硬件形态了。

5. System Call Interface，系统调用接口，向用户空间提供访问文件系统和硬件设备的统一的接口。

2.5 网络子系统（Net）

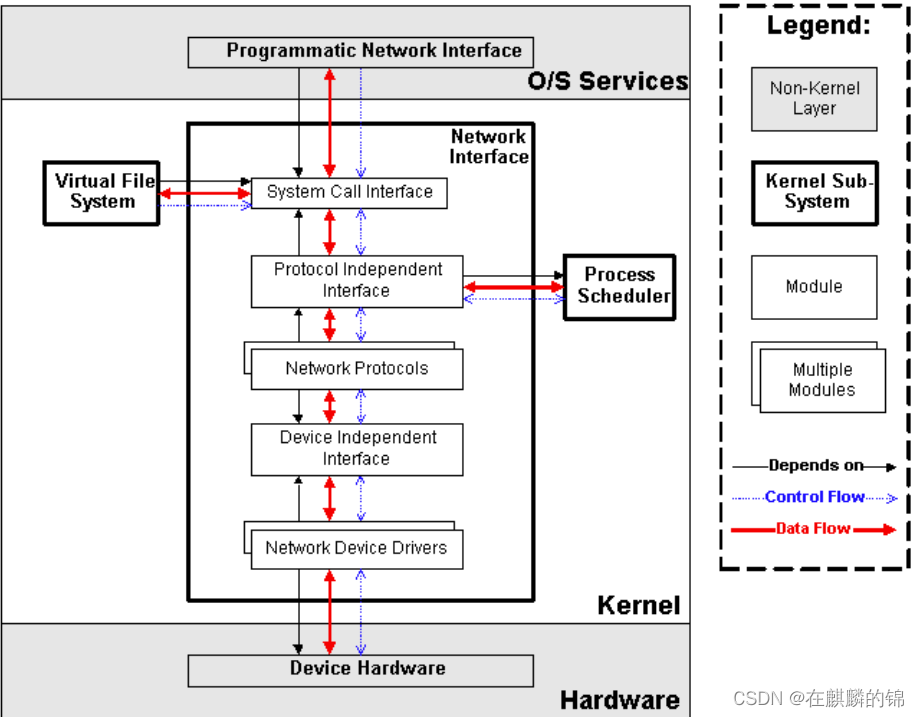

网络子系统在Linux内核中主要负责管理各种网络设备，并实现各种网络协议栈，最终实现通过网络连接其它系统的功能。在Linux内核中，网络子系统几乎是自成体系，它包括5个子模块（见下图），它们的功能如下：

1. Network Device Drivers，网络设备的驱动，和VFS子系统中的设备驱动是一样的。

2. Device Independent Interface，和VFS子系统中的是一样的。

3. Network Protocols，实现各种网络传输协议，例如IP, TCP, UDP等等。

4. Protocol Independent Interface，屏蔽不同的硬件设备和网络协议，以相同的格式提供接口（socket)。

5. System Call interface，系统调用接口，向用户空间提供访问网络设备的统一的接口。

引用：http://www.wowotech.net/linux_kenrel/11.html
