一、平台概述
工业互联网操作应用实验平台架构基于数字双胞胎,可进行水平扩充,满足智能制造的典型应用场景;并能有丰富的数据接口,可以与MES、ERP、WMS等系统无缝对接。平台支持移动APP、大屏网页、支持实时监视、远程控制、边缘计算、数据分析等。
在教学实训工业互联网平台基础上可实现传统实训室的数字化改造,把原来实训室智能制造生产设备接入到工业互联网平台,进行工业互联网教学、实训、科研。
同时,可搭建一个涵盖工业互联网基础技术智能实训室,囊括OT、IT、DT等多领域知识。包括物联网技术、工业总线技术、协议转换、边缘计算、数据传输、无线网络技术、设备建模、工厂建模、手机APP开发、大屏开发、远程监控、数据统计分析、远程运维、数字驾驶舱、数字工位、生产管理MES等,满足基于工业互联网的应用技术操作实训与产业化应用服务。
二、主要功能
1、硬件配置功能
常见通讯协议转换(Modbus-RTU、TCP、UDP,西门子S7、PPI;三菱计算机链接、MC、编程口,欧姆龙FINS Hostlink,松下Mewtocol协议,GE Controlnet、Ethernet/IP、DH+、DH协议,以及自由通讯协议非标协议);
(1)常见工业总线搭建,包含物理链路RS485、CAN、以太网,通讯协议特点等;
(2)常见无线通讯网络组网,WiFi、433M、lora、zigbee、4G、5G等;
(3)常见工业控制执行单元,DIDO、AIAO、电机、变频、仪器仪表、传感器等;
(4)边缘计算单元,数据处理、数据汇聚、数据逻辑计算、常见边缘算法等;
(5)数字工位单元,人机交互、生产协同、生产管理、边缘协同等;
(6)手机APP搭建,基于工具化的二次开发软件,快速构建手机APP,实现远程远程监视,远程控制、实时数据、实时曲线、历史曲线、数据分析;
(7)大屏网页搭建,设备建模、实现远程远程监视,远程控制、实时数据、实时曲线、历史曲线、数据分析;
2、主要软件包括:
图3-2-1 平台工具软件
实训室数字化改造功能

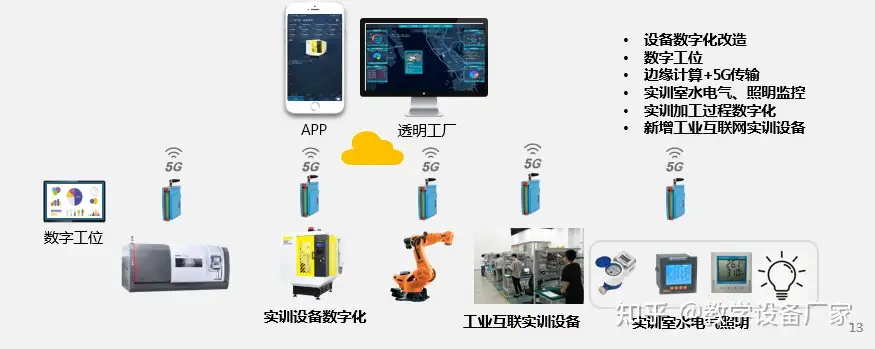

该平台可对原有实训室生产线进行数字化改造,把传统设备升级为数字化设备,对数控机床、机器人、PLC和自动化生产线等实训室进行智能化改造。利用传感器、边缘计算、大数据和工业互联网技术改造实训室的实训设备和教学基础设施,实现远程监视、远程控制、远程维护、多设备协同、生产管理等功能。在每台设备上加装一套数字化改造套装,有边缘计算网关和数字工位量部分组成。
图3-3-2 实训室数字化改造架构图
3、基于数字双胞胎的教育实训云平台
利用目前先进的边云协同架构,为实训室搭建一套大数据云平台,此平台可进行日常教学、实训、科研、竞争以及产学研合作等。该平台自带一套工业互联网云操作系统,包含4个系列硬件,9套工具化SaaS软件,构建成一个IT、OT、DT融合的工具平台。平台能力单组服务器可支撑100万设备100ms的实时性,支持水平扩充,是目前国内技术领先的工业互联网平台。该平台目前注册开发者2.3万多人,在建项目1600多个,累计额连接设备数量10万多台,应用企业1000多家,平台积累的设备模型3万多个。

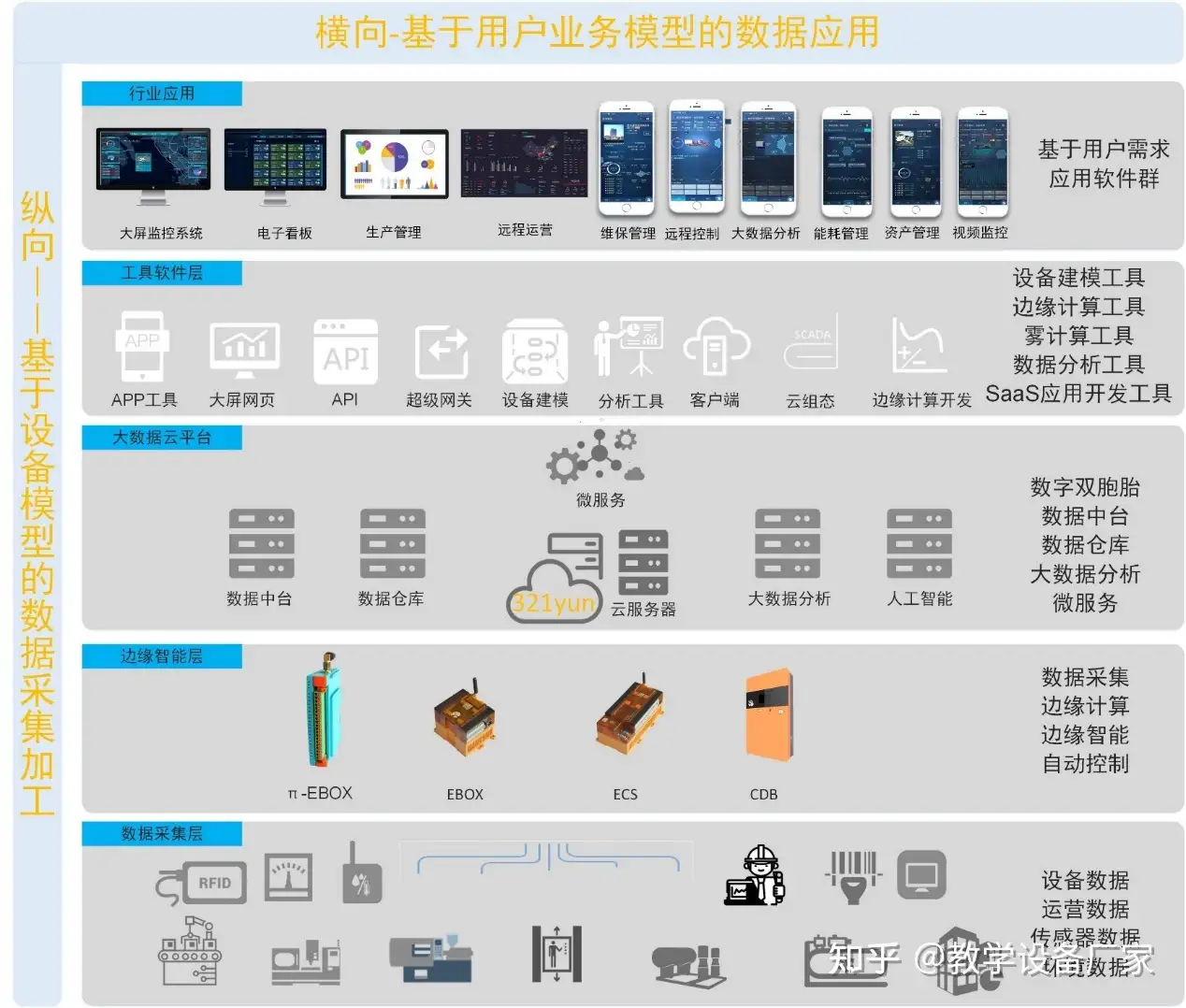

图3-3-3 工业互联网平台架构图
图3-4 应用案例图
三、教学实训项目
实训教学系统涵盖工业互联网与智能制造结合应用的全部基础技术,主要包括以下实训项目,每个实训项目有完善的实际应用场景与教学资源支撑:
序号 | 实训项目名称 | 序号 | 实训项目名称 |
01 | 工业通讯协议与数据采集实训 | 12 | 边缘计算应用教学实训 |
02 | 工业总线实训 | 13 | 设备建模实训 |
03 | 通讯协议解析与适配实训 | 14 | 5G+工业互联网行业应用实训 |
04 | 无线通讯网络实训 | 15 | 大数据分析实训 |
05 | 工业通讯协议教学实训 | 16 | 工厂可视化平台搭建实训 |
06 | 边缘计算实训 | 17 | 生产管理MES系统实训 |
07 | 工业APP搭建实训 | 18 | 远程控制教学实训 |
08 | 透明工厂搭建实训 | 19 | 数据分析教学实训 |
09 | 数字双胞胎技术实训 | 20 | 电子看板教学实训 |
10 | 精益生产实训 | 21 | 稼动率、OEE生产效率教学实训 |
11 | 数字双胞胎教学实训 |
四、配置及参数
序号 | 名称 | 技术指标 |

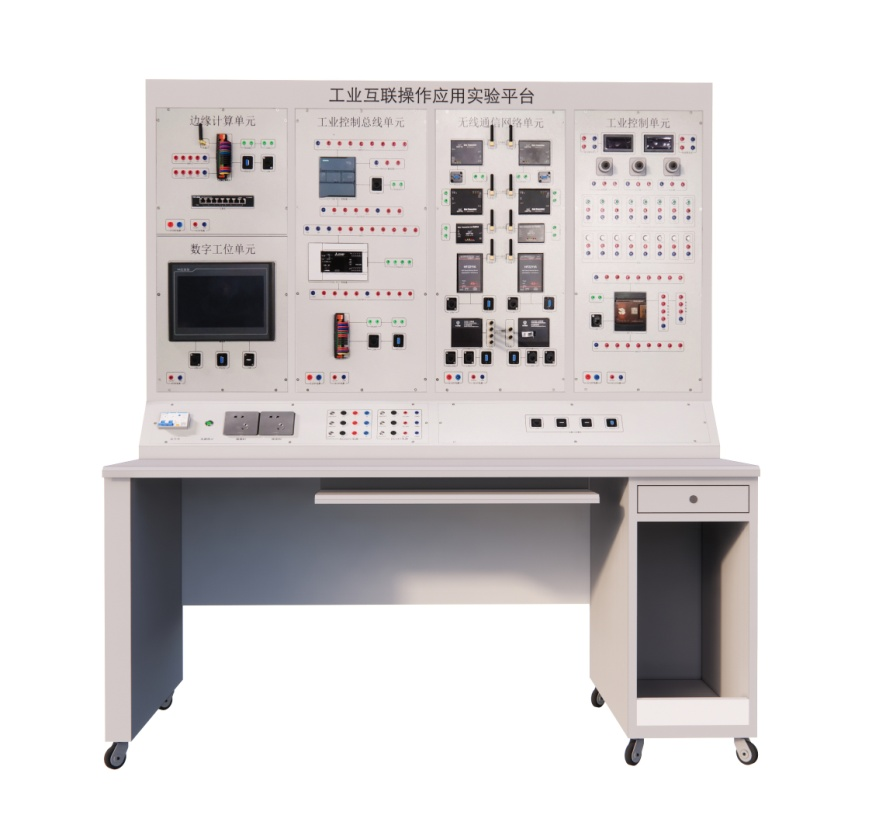

01 | 工业互联核心技术实训设备 | 一、边缘计算单元1.边缘计算网关支持(设备数字化改造边缘计算网关的全部功能);2.支持数字工位对接;二、工业控制总线单元1.支持西门子S7工业通讯网络;2.支持三菱MC、计算机链接、编程口等工业通讯网络;3.支持RS485、CAN、工业以太网总线搭建;三、无线通讯网络单元1.支持wifi网络系统搭建;2.支持loRa网络系统搭建;3.支持433M网络系统搭建;4. 支持zigbee网络系统搭建;5. 支持4G、5G网络系统搭建;四、工业控制单元1.支持8路输入触发模拟;支持8路输出控制模拟;并且可编程。2.支持3路模拟量输入2路模拟量输出输出模拟,包括4-20mA、0-10V等;四、数字工位单元1.支持10寸触摸式人机交互;2.支持二次开发;3.支持RS485、以太网通讯五、支持工业互联网平台实训对接1.支持以太网、4G方式上云;2.支持平台下行控制;六、规格尺寸1.尺寸1000×1600×600mm;2.带文件及工具抽屉;3.金属冷板工艺;4.网板方便安装; |
设备数字化改造边缘计算网关模块 | CPU: 主频≥72MHz ARM cortex-M3存储:≥1024KB Flash+96KB RAM串口: 至少2路RS485、1路RS232;网口:至少1路10/100M以太网接口;支持CAN通讯;I/O: 4路DI、4路DO;支持IO扩展≥16个;I/O扩展点位:DI不少于192路、DO不少于192个、AI不少于192个、AO不少于96路;网络制式与频段:支持GMS 850/900/1800/1900MHz移动、联通、电信2G支持LTE FDD:B1/B3/B5/B8支持LTE TDD:B38/B39/B40/B41支持WCDMA:B1/B8支持TD-SCDMA:B34/B39支持 CDMA:BC0支持GSM:900/1800MHz支持 IEEE 802.11支持2G/3G/4G/ADSL上云;上云点数:≥1024个字上云数据频率:最快可达到100ms支持小程序远程监视、远程控制;支持PC后台设备建模;支持GIS定位;支持断点续传;支持数据分频传输;支持本地存储支持最大32Gb;支持边缘计算、支持梯形图编程;支持远程在线编程、远程升级;支持短信报警;支持各类协议转换;供电电压: DC24V; 额定电流 :0.2A;额定功率: 5W;环境温度:-40℃-70℃;安装方式支持导轨式安装支持常见PLC、注塑机、机床协议串口协议:Modbus-RTU、三菱编程口、三菱计算机连接、三菱MC协议、西门子PPI、西门子MPI、欧姆龙HOSTLINK、松下MEWTOCOL;CAN1939、CANopen等;网口协议:Modbus-TCP、Modbus-UDP、欧姆龙FINS、西门子S7-200、西门子S7-300、西门子S7-400、西门子S7-1200、西门子S7-1500、Q系列三菱MC、OPCUA等;自由通讯协议;常见机床协议:FANUC、西门子、三菱、兄弟、HASS、赫克等常见机床协议;常见注塑机控制器协议:东华、弘讯、科强、star(思达尔)、宝捷信、谛洲、keba等控制器,涵盖海天、伊之密、力劲、佳明、东华、海太、海雄、海达、泰瑞机器、今天、丰铁、百塑、富强鑫、博创等常见注塑机品牌。 | |
教学实训工业互联网平台 | 平台基于数字双胞胎技术;平台面向用户的应用软件均为工具化软件,可供学生、老师二次开发应用;工具化软件应包含设备建模软件、手机APP或者小程序、大屏网页、电子看板、基于JSON的API接口、云组态、雾计算软件等;支持1000台以上设备站点接入能力、支持数据点位10万以上;架构:采用Hadoop架构,分布式计算、分布式存储;持消息中间件采用kafka、实时数据库采用Reids、历史数据库采用open TSDB、检索数库采用ES保障系统实现,支持大数据高并发。数据响应性:支持10000台设备100ms数据响应;服务器软件部署模式:平台关键软件采用docker容器技术进行部署和管理,沙箱机制充分隔离各个应用。安全性:数据传输采用加密协议、服务器端具有容灾备灾功能,保障数据安全。易维护性:支持远程维护、升级、支持灰度升级;接口:以WebService、JSON供语言无关的数据访问接口,可供上级监管系统调用或相关方系统调用。接口具备完善的身份认证机制,仅经过允许的系统能够调用。系统不对外提供可能影响系统安全性的接口。主要接口包括一下类别:系统身份认证接口;设备维保信息接口;人员身份认证接口;设备模型访问接口;实时数据访问接口;报警信息访问接口;历史数据访问接口;分析结果访问接口;接口调用数据响应实时性ms级。提供后台管理平台、边缘计算、雾计算、客户端等用户可二次开发应用的工具软件。 |
