诸位诸位,这次主要来讲讲这三个参数之间的关系,看看对你们有没有帮助~
PMSM电机磁链 Ψ \Psi Ψ与电机反电势 E E E的关系
- 定义及单位
根据定义来讲,磁链是空载的相线反电势幅值,与电角度转速的比值。公式如下:
Ψ
=
E
a
n
_
p
e
a
k
ω
e
\Psi = \frac{E_{an\_peak}}{\omega_e}
Ψ=ωeEan_peak
其中,
Ψ
\Psi
Ψ:PMSM电机磁链,单位为(
W
b
=
V
∗
s
r
a
d
W_b=\frac{V*s}{rad}
Wb=radV∗s)
E
a
n
_
p
e
a
k
E_{an\_peak}
Ean_peak:相电压反电势的幅值,单位为(
V
V
V)
ω
e
\omega_e
ωe:电角度转速,单位为(
r
a
d
/
s
rad/s
rad/s)
- 不同反电势之间的换算
在实际中,相电压是挺难直接测得,所以需要使用线电压来进行换算。

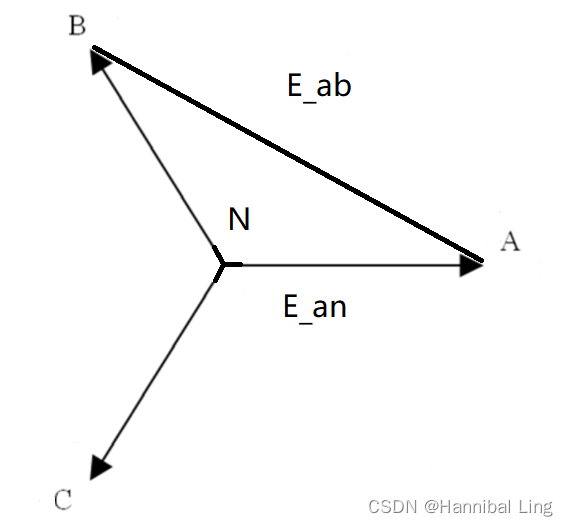

诸位诸位,这个图应该能看懂他们之间的关系吧?那我继续了啊。
另外,正弦波的峰值 = rms值 * 2 \sqrt{2} 2,那么目前我们就拥有4个电压值了, E a n _ p e a k , E a n _ r m s , E a b _ p e a k , E a b _ r m s E_{an\_peak},E_{an\_rms},E_{ab\_peak},E_{ab\_rms} Ean_peak,Ean_rms,Eab_peak,Eab_rms。
为什么我要讲这么多电压?
因为有些设备做的很好很方便,能够持续一个转速拖动电机,检测出线间电压的rms值。
有时候你手上只有一个示波器和电钻,那么最好的方法是电钻拖动电机后,检测线间电压的peak值(或者也可使用峰峰值/2)来进行计算。
E a b _ p e a k = 3 2 ∗ E a n _ p e a k ∗ 2 = 3 ∗ E a n _ p e a k E_{ab\_peak}=\frac{\sqrt{3}}{2}*E_{an\_peak}*2=\sqrt{3}*E_{an\_peak} Eab_peak=23∗Ean_peak∗2=3∗Ean_peak
根据上图, E a b _ r m s = E a b _ p e a k 2 E_{ab\_rms}=\frac{E_{ab\_peak}}{\sqrt{2}} Eab_rms=2Eab_peak
- 转速换算
ω e = 2 π ∗ n ∗ p 60 \omega_e=\frac{2\pi*n*p}{60} ωe=602π∗n∗p
其中,p为极对数,n为机械转速,单位为RPM,这里就是把rad/s转成RPM表示,因为常用的是RPM,每分钟多少转,比较直观。
- 磁链换算
铺垫的差不多了,那么开始磁链和各个电压的换算。
Ψ = E a n _ p e a k ω e = E a n _ p e a k 2 π ∗ n ∗ p 60 = E a n _ p e a k n ∗ p ∗ 30 π \Psi=\frac{E_{an\_peak}}{\omega_e}=\frac{E_{an\_peak}}{\frac{2\pi*n*p}{60}}=\frac{E_{an\_peak}}{n*p}*\frac{30}{\pi} Ψ=ωeEan_peak=602π∗n∗pEan_peak=n∗pEan_peak∗π30
Ψ = E a n _ p e a k n ∗ p ∗ 30 π = E a n _ r m s n ∗ p ∗ 30 ∗ 2 π \Psi=\frac{E_{an\_peak}}{n*p}*\frac{30}{\pi}=\frac{E_{an\_rms}}{n*p}*\frac{30*\sqrt{2}}{\pi} Ψ=n∗pEan_peak∗π30=n∗pEan_rms∗π30∗2
Ψ = E a b _ p e a k n ∗ p ∗ 30 π ∗ 3 = E a b _ r m s n ∗ p ∗ 30 ∗ 2 π ∗ 3 \Psi=\frac{E_{ab\_peak}}{n*p}*\frac{30}{\pi*\sqrt{3}}=\frac{E_{ab\_rms}}{n*p}*\frac{30*\sqrt{2}}{\pi*\sqrt{3}} Ψ=n∗pEab_peak∗π∗330=n∗pEab_rms∗π∗330∗2
- 反电势系数及磁链的换算
线反电势系数为 K e _ a b _ p e a k = E a b _ p e a k n K_{e\_{ab\_peak}}=\frac{E_{ab\_peak}}{n} Ke_ab_peak=nEab_peak单位为( V / R P M V/RPM V/RPM)
带入后 Ψ = E a b _ p e a k n ∗ p ∗ 30 π ∗ 3 = K e _ a b _ p e a k p ∗ 30 π ∗ 3 = K e _ a b _ p e a k p ∗ 5.51 \Psi=\frac{E_{ab\_peak}}{n*p}*\frac{30}{\pi*\sqrt{3}}=\frac{K_{e\_{ab\_peak}}}{p}*\frac{30}{\pi*\sqrt{3}}=\frac{K_{e\_{ab\_peak}}}{p}*5.51 Ψ=n∗pEab_peak∗π∗330=pKe_ab_peak∗π∗330=pKe_ab_peak∗5.51
相反电势系数为 K e _ a b _ r m s = E a b _ r m s n K_{e\_{ab\_rms}}=\frac{E_{ab\_rms}}{n} Ke_ab_rms=nEab_rms
带入后 Ψ = E a b _ r m s n ∗ p ∗ 30 ∗ 2 π ∗ 3 = K e _ a b _ r m s p ∗ 30 ∗ 2 π ∗ 3 = K e _ a b _ r m s p ∗ 7.79 \Psi=\frac{E_{ab\_rms}}{n*p}*\frac{30*\sqrt{2}}{\pi*\sqrt{3}}=\frac{K_{e\_{ab\_rms}}}{p}*\frac{30*\sqrt{2}}{\pi*\sqrt{3}}=\frac{K_{e\_{ab\_rms}}}{p}*7.79 Ψ=n∗pEab_rms∗π∗330∗2=pKe_ab_rms∗π∗330∗2=pKe_ab_rms∗7.79
转矩系数
- PMSM转矩定义
T e = 3 2 ∗ p ∗ Ψ ∗ i q T_e=\frac{3}{2}*p*\Psi*i_q Te=23∗p∗Ψ∗iq
其中,
T
e
T_e
Te:电机转矩
p
p
p:极对数
Ψ
\Psi
Ψ:电机磁链
i
q
i_q
iq:q轴电流
- 转矩系数定义
转矩系数为转矩与iq电流的比值。
K
t
=
T
e
i
q
=
3
2
∗
p
∗
Ψ
K_t=\frac{T_e}{i_q}=\frac{3}{2}*p*\Psi
Kt=iqTe=23∗p∗Ψ
- 转矩系数与反电势之间的关系
K t = T e i q = 3 2 ∗ p ∗ Ψ = 3 2 ∗ p ∗ K e _ a b _ p e a k p ∗ 5.51 = K e _ a b _ p e a k ∗ 8.27 K_t=\frac{T_e}{i_q}=\frac{3}{2}*p*\Psi=\frac{3}{2}*p*\frac{K_{e\_{ab\_peak}}}{p}*5.51=K_{e\_{ab\_peak}}*8.27 Kt=iqTe=23∗p∗Ψ=23∗p∗pKe_ab_peak∗5.51=Ke_ab_peak∗8.27
K t = T e i q = 3 2 ∗ p ∗ Ψ = 3 2 ∗ p ∗ K e _ a b _ r m s p ∗ 7.79 = K e _ a b _ r m s ∗ 11.69 K_t=\frac{T_e}{i_q}=\frac{3}{2}*p*\Psi=\frac{3}{2}*p*\frac{K_{e\_{ab\_rms}}}{p}*7.79=K_{e\_{ab\_rms}}*11.69 Kt=iqTe=23∗p∗Ψ=23∗p∗pKe_ab_rms∗7.79=Ke_ab_rms∗11.69
完了~~
