Saas.流程逻辑设计

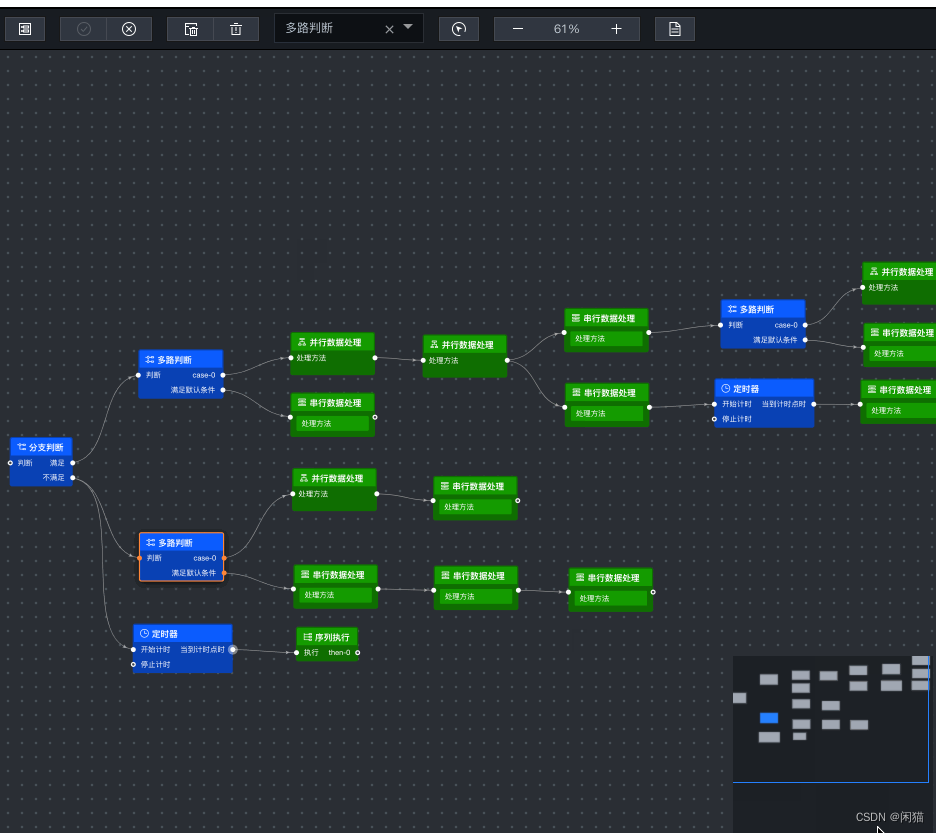

如果要自己实现如下可视化配置流程，不要一下就钻到：这个页面怎么画？ 后端应该怎么驱动，用什么流程引擎的问题。需要从逻辑上分析流程涉及元素。

一般都不能直接拿来用，JS开源框架能把节点，连线这些搞出来就不错了。节点的具体配置，以及连线的条件等都需要自己开发，所以需要自定义一套DSL进行描述。

 首先需要分析出来流程的组成和基础任务是啥。

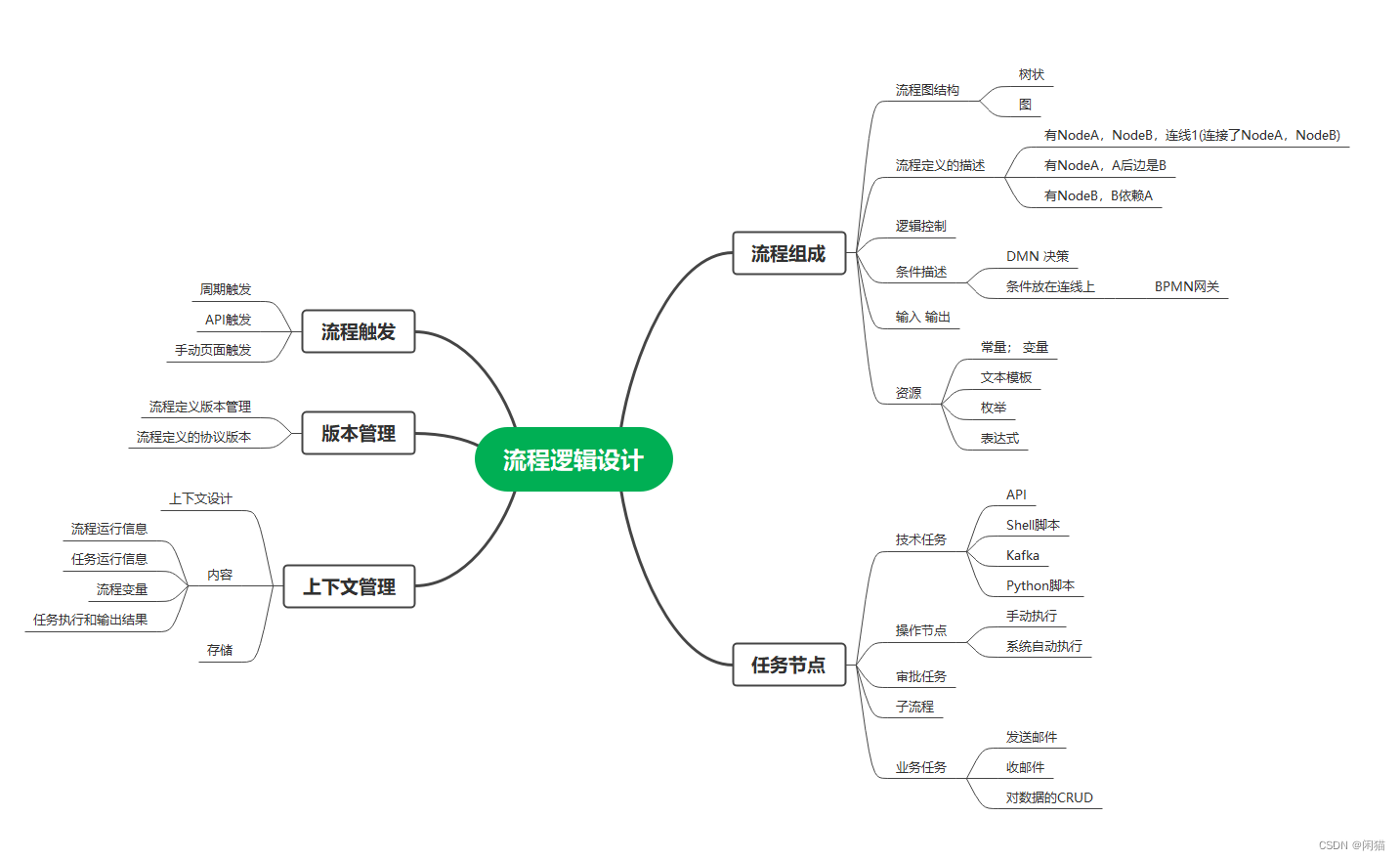

流程逻辑设计
	流程组成
		流程图结构
			树状
			图
		流程定义的描述
			有NodeA，NodeB，连线1(连接了NodeA，NodeB)
			有NodeA，A后边是B
			有NodeB，B依赖A
		逻辑控制
		条件描述
			DMN 决策
			条件放在连线上
				BPMN网关
		输入 输出
		资源
			常量； 变量
			文本模板
			枚举
			表达式
	任务节点
		技术任务
			API
			Shell脚本
			Kafka
			Python脚本
		操作节点
			手动执行
			系统自动执行
		审批任务
		子流程
		业务任务
			发送邮件
			收邮件
			对数据的CRUD
	上下文管理
		上下文设计
		内容
			流程运行信息
			任务运行信息
			流程变量
			任务执行和输出结果
		存储
	版本管理
		流程定义版本管理
		流程定义的协议版本
	流程触发
		周期触发
		API触发
		手动页面触发

如果你还心里没底，那么可以直接告诉你，开源画流程的JS框架多的是，后端自己用Redis+Kafka实现，使用现有开源引擎都可以。怎么选型得其他的技术类指标，以及项目组里的技术能力。
