网站与APP抓包分析1 基础原理与工具使用

简介： 基于网络协议与相关工具对网站与APP应用数据交互流程进行分析。
关键词：TCP、HTTP、HTTPS、HTTPDNS、Chrome、tshark、Charles、fidder、VirtalXposed

关键词：TCP、HTTP、HTTPS、HTTPDNS、Chrome、tshark、Charles、fidder、VirtalXposed

1、常用通信协议基础

1.1、TCP/IP协议族简介

TCP/IP是一个协议族的统称，里面包括了TCP（传输控制协议）和IP（网际协议/因特网互联协议）等一组网络协议。

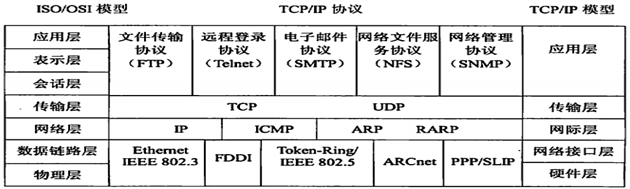

TCP/IP协议族可分为应用层、传输层、网络层、网络接口层，即为四层模型（协议）。

TCP/IP协议的发送主机从上自下将数据按照协议封装，而接收数据的主机则按照协议反向读取。
由于这种结构非常接近与“栈”的概念，所以也把TCP/IP协议族称为TCP/IP协议栈。

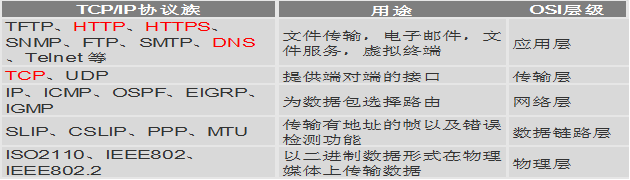

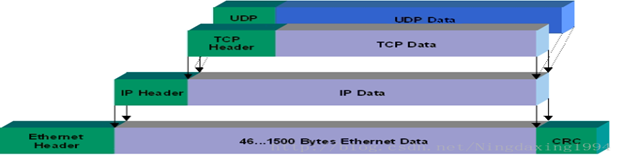

数据包按照层级由上到下层层封装依次为：
应用层：为具体传输的数据内容，包含HTTP、FTP等协议
传输层：包含TCP和UDP协议，负责标记数据序列号和端口等信息
网络层：主要为IP协议，负责对数据加上IP地址等信息
数据链路层：为数据包加入一个以太网协议头，并进行编码
物理层：负责网络的传输，这个层次的定义包括网线的制式，网卡的定义等。

图形与指标切换TCP 协议在 IP 协议提供的主机间通信功能的基础上，完成这两个主机上进程对进程的通信。同时TCP是面向连接的通信协议，通过三次握手建立连接，通讯完成时要拆除连接，因此只能用于端到端的通讯（区分于UDP协议）。

TCP数据包中包括序号和确认机制，所以未按照顺序收到的包可以被排序，而损坏或者丢失的包将会被重传，因此TCP协议具有高度的可靠性。

当IP数据包中有已经封好的TCP数据包，那么IP将把它们向‘上’传送到TCP层。TCP将包排序并进行错误检查，同时实现虚电路间的连接。TCP将它连接建立的信息送到更高层的应用程序，例如Telnet的服务程序和客户程序。应用程序轮流将信息送回TCP层，TCP层便将它们向下传送到IP层，设备驱动程序和物理介质，最后到接收方。

1.2、TCP协议

1.2.1、TCP报文结构

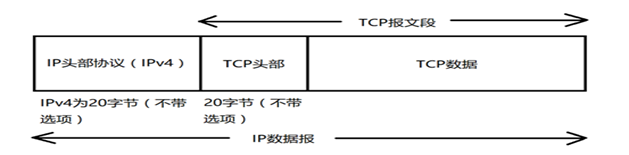

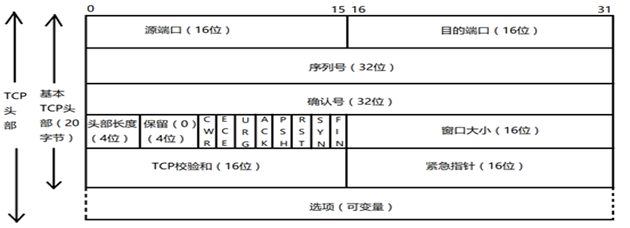

TCP报文结构TCP报文头部结构：TCP报文头部信息结构说明：

编号	名称	说明
1	源端口/目的端口	标识报文的返回地址和接收方计算机上的应用程序接口
2	序号/确认号	序号是本报文段发送的数据组的第一个字节的序号。在TCP传送的流中，每一个字节一个序号。确认号即ACK，指明下一个期待收到的字节序号，表明该序号之前的所有数据已经正确无误的收到。
3	数据偏移／首部长度	由于首部可能含有可选项内容，因此TCP报头的长度是不确定的，报头不包含任何任选字段则长度为20字节，最大长度为60字节。首部长度也叫数据偏移，是因为首部长度实际上指示了数据区在报文段中的起始偏移值。
4	保留	为将来定义新的用途保留，现在一般置0。
5	控制位	包含：URG ACK PSH RST SYN FIN，共6个标志位，每一个标志位表示一个控制功能。
6	窗口	滑动窗口大小用来告知发送端接受端的缓存大小，以此控制发送端发送数据的速率，从而达到流量控制。滑动窗口大小标记是一个16bit字段（最大为16个1），因而窗口大小最大为65535字节。
7	校验和	校验和（奇偶校验）是对整个的TCP 报文段，包括 TCP 头部和TCP 数据，以 16 位字进行计算所得。由发送端计算和存储，并由接收端进行验证。
8	紧急指针	只有当 URG 标志置 1 时紧急指针才有效。紧急指针是一个正的偏移量，和顺序号字段中的值相加表示紧急数据最后一个字节的序号。 TCP 的紧急方式是发送端向另一端发送紧急数据的一种方式。
9	可选项	可选字段包含最长报文大小，时间戳等选项。
10	数据包	TCP 报文段中的数据部分是可选的。例如在一个连接建立和一个连接终止时，双方交换的报文段仅有TCP 首部；在处理超时的许多情况中，也会发送不带任何数据的报文段。

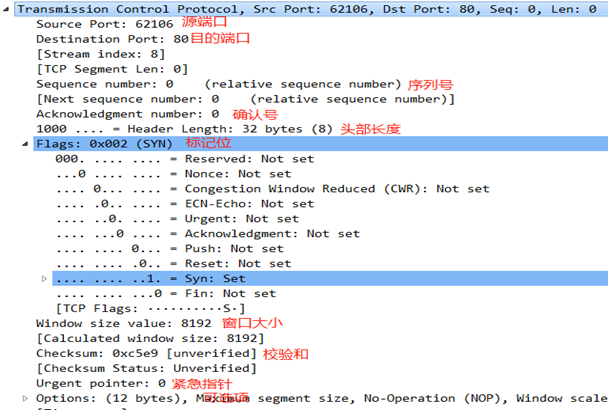

TCP报文头部信息解析实例：

1.2.2、TCP报文控制位

TCP报文控制位信息结构说明：

编号	名称	说明
1	URG	紧急指针标志，为1时表示紧急指针有效，为0则忽略紧急指针。
2	ACK	确认序号标志，为1时表示确认号有效，为0表示报文中不含确认信息，忽略确认号字段。
3	PSH	push标志，为1表示是带有push标志的数据，指示接收方在接收到该报文段以后，应尽快将这个报文段交给应用程序，而不是在缓冲区排队。
4	RST	重置连接标志，用于重置由于主机崩溃或其他原因而出现错误的连接。或者用于拒绝非法的报文段和拒绝连接请求。
5	SYN	同步序号，用于建立连接过程。在连接请求中，SYN=1和ACK=0表示该数据段没有使用捎带的确认域，而连接应答捎带一个确认，即SYN=1和ACK=1。
6	FIN	Finish标志，用于释放连接，为1时表示发送方已经没有数据发送了，即关闭本方数据流。

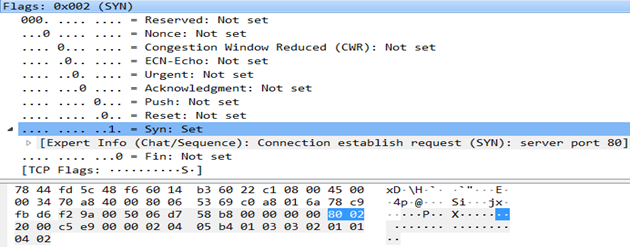

TCP报文控制位信息结构说明解析实例：注：灰色背景部分为数据流中TCP头部信息，蓝色标记部分（8002）为标记位内容。

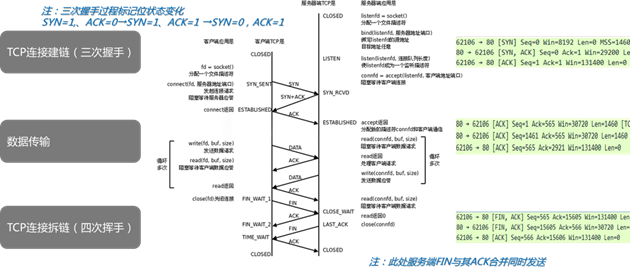

###1.2.3、TCP连接过程

1.3、HTTP协议

1.3.1、HTTP协议简介

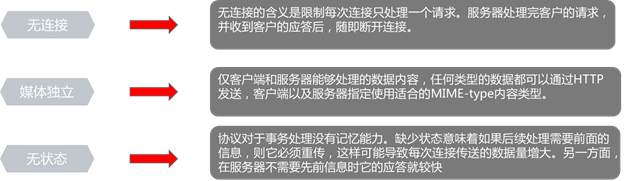

超文本传输协议是一种客户端和服务端请求和应答的标准，是应用层面向对象的无状态通信协议。
HTTP协议在TCP连接的基础上使用统一资源标识符（URI）来建立连接和传输数据。

（1）客户端与服务端：
HTTP客户端（Client）是一个应用程序（Web浏览器或其他任何客户端），通过连接到服务器达到向服务器发送一个或多个HTTP的请求的目的。
HTTP服务器（Service）是一个应用程序（通常是一个Web服务，如Apache Web服务器等），通过接收客户端的请求并向客户端发送HTTP响应数据。

（2）请求内容：
HTTP请求是客户端往服务端发送请求动作，告知服务器自己的要求；
HTTP请求由状态行、请求头、请求正文三部分组成；
状态行：包括请求方式（Method）、资源路径（URL）、协议版本（Version）；
请求头：包括一些访问的域名、用户代理、Cookie等信息；
请求正文：就是HTTP请求的数据。

（3）响应内容：
HTTP响应是服务端收到了客户端发来的请求后，根据请求中的要求，做出具体的动作
