使用verilog设计一个符合IEEE标准的浮点乘法器，RTL实现仿真

使用verilog实现了设计了一个符合IEEE标准的32位单精度浮点数乘法器，并使用Modelsim进行仿真。

1、浮点数乘法器的流水线

都知道IEEE-754标准的单精度浮点数有32位，其中又分为3个部分

图一 IEEE浮点标准

那么，浮点数乘法器也主要由下面几个步骤进行

1）、Sign异或

     对A,B的符号位异或：so = sa⊕sb；

2）、Exponent相加

     Exponent表示的数都是原来的浮点数加上127的结果，计算时A,B分别减去127后得到真实阶码，相加得到C的真实阶码，再加127得到C的Exponent，

    expo = (expa - 127) + (expb - 127) + 127 + n;//n是后面的进位，产生进位是1，未产生是0

3）、Significand相乘

    由于在IEEE标准中，A,B两个数的最高位1是隐藏的，这里Significand只表示后23位，在计算时需要带上最高位计算，假设A为1.m，B为1.n；

    A*B = 1+0.m+0.n+0.m*0.n；

4）、结果规格化及舍入处理

     ①舍入主要包括两种舍入方式，零舍入和就近舍入，可以根据自己需要选择舍入方式

     ②A,B两个数相乘时整数位可能会产生进位，如果计算结果整数位位10，11，则需要右移一位，同时Exponent加1

     ③将最后的结果打包成一个32位符合IEEE标准的数输出

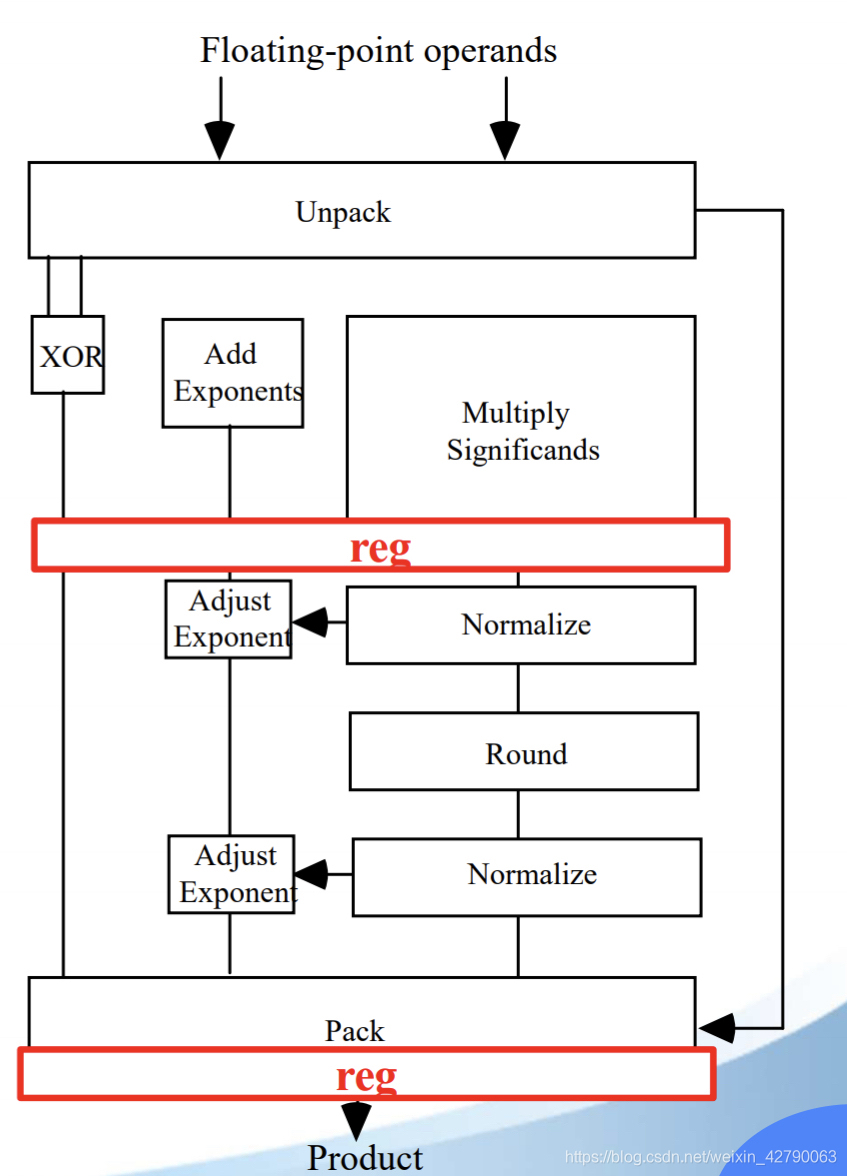

用流程图表示就是：

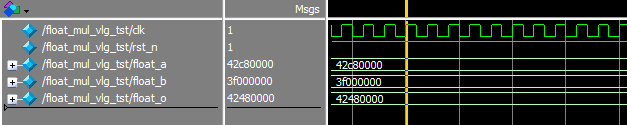

2、Moldelsim仿真结果

这个网站可以实现IEEE 754 单精度浮点数转换：http://www.styb.cn/cms/ieee_754.php；

100对应的是42C80000，0.5是3F000000

其中float_a和float_b是两个乘数，float_o是输出结果42480000对应的十进制数是50；

实验程序：https://download.csdn.net/download/weixin_42790063/13186995
